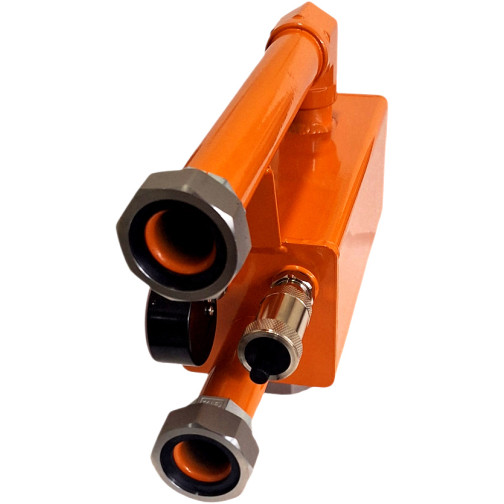

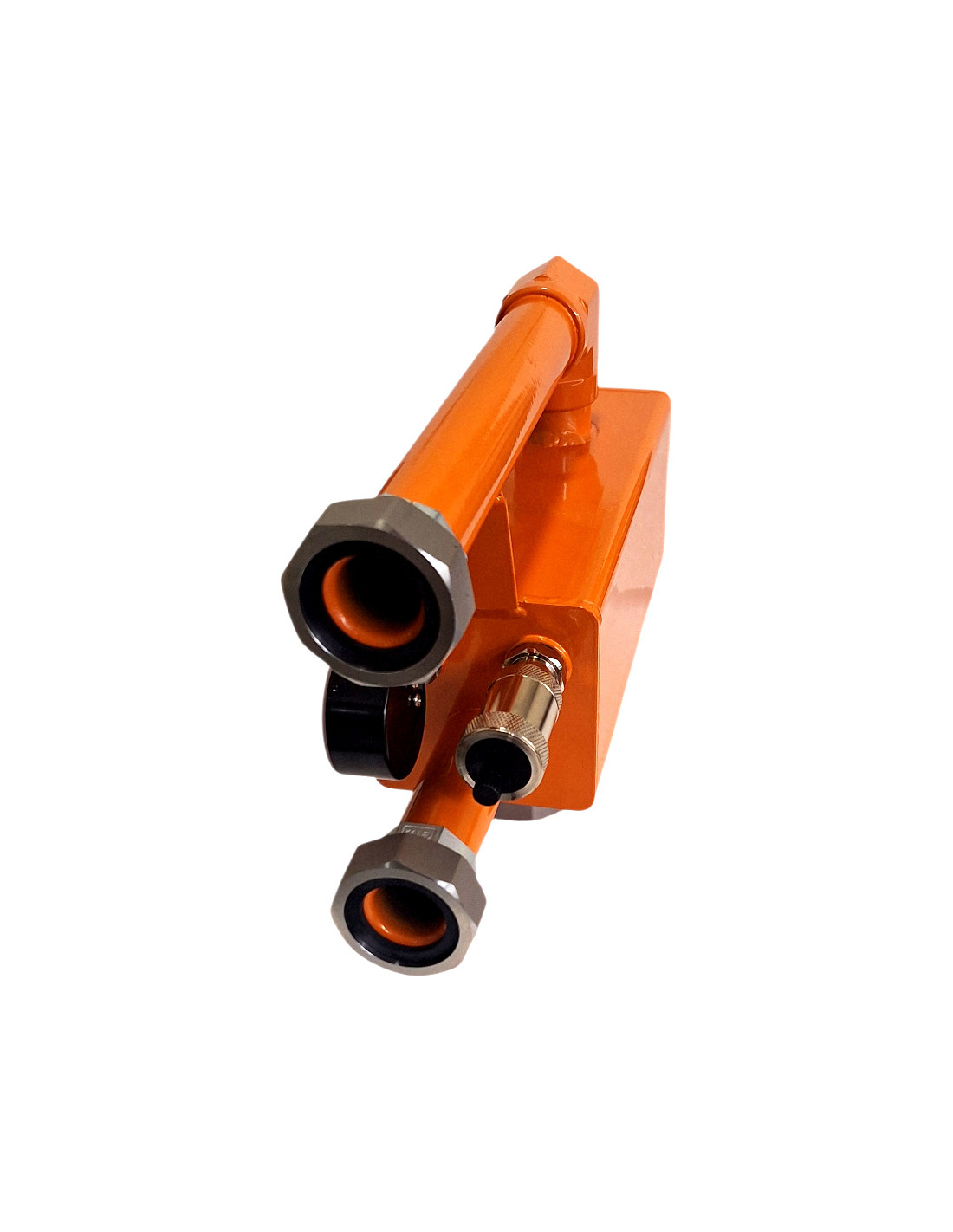

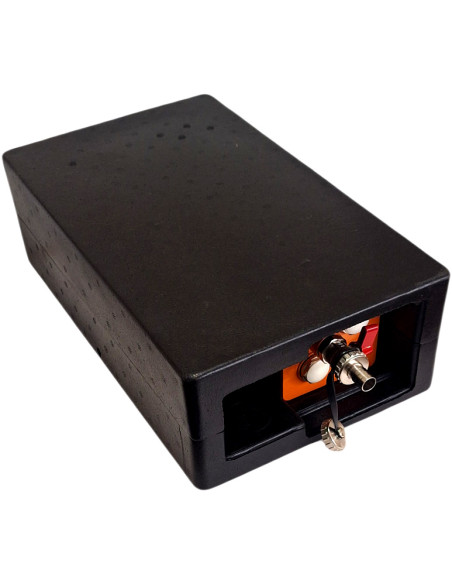

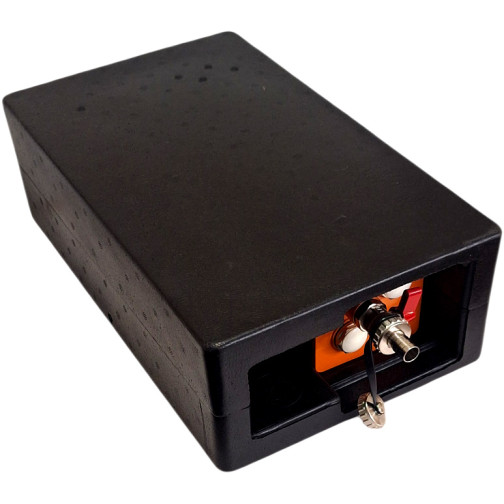

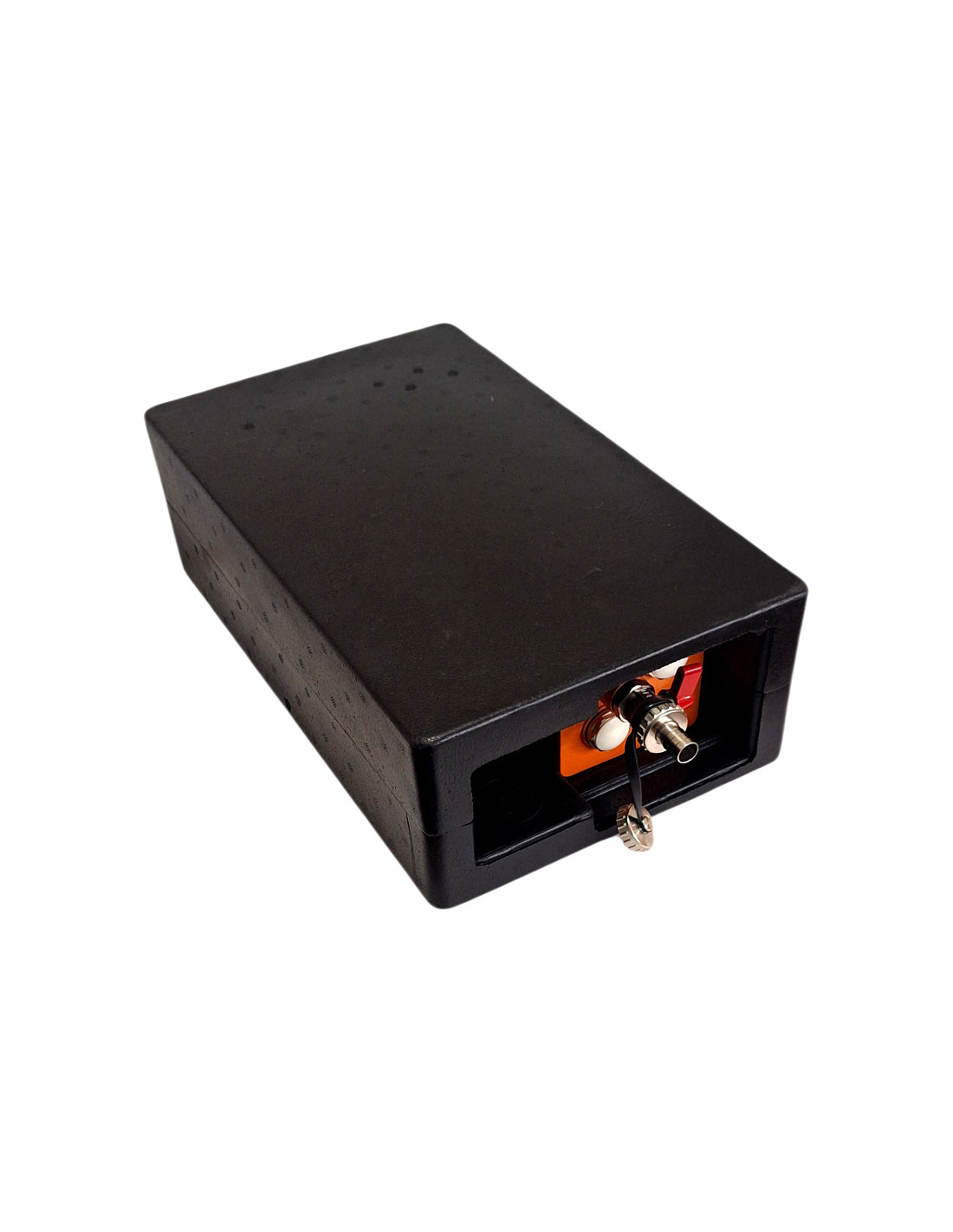

Pripojenie hydraulického separátora
Pripojenia hydraulického separátora obsiahnutého v tejto ponuke sú vyhotovené nasledovne:
- Prívod z kotla a spätné vedenie do kotla s osovou vzdialenosťou 125 mm – pripojenie 1 1/2” (vnútorný závit)
- Prívod kúrenia a spätné vedenie kúrenia rovnako s osovou vzdialenosťou 125 mm – pripojenie 1 1/2” (vnútorný závit)

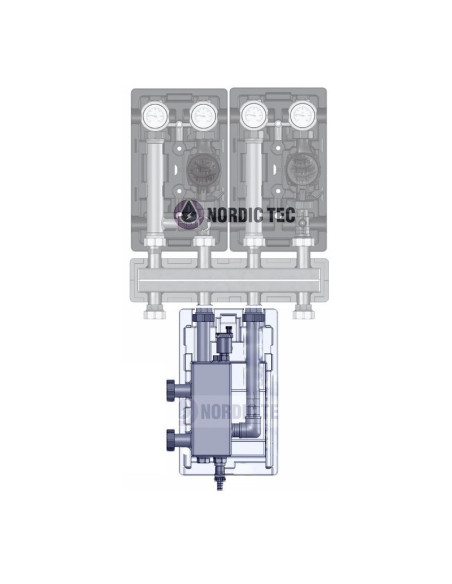

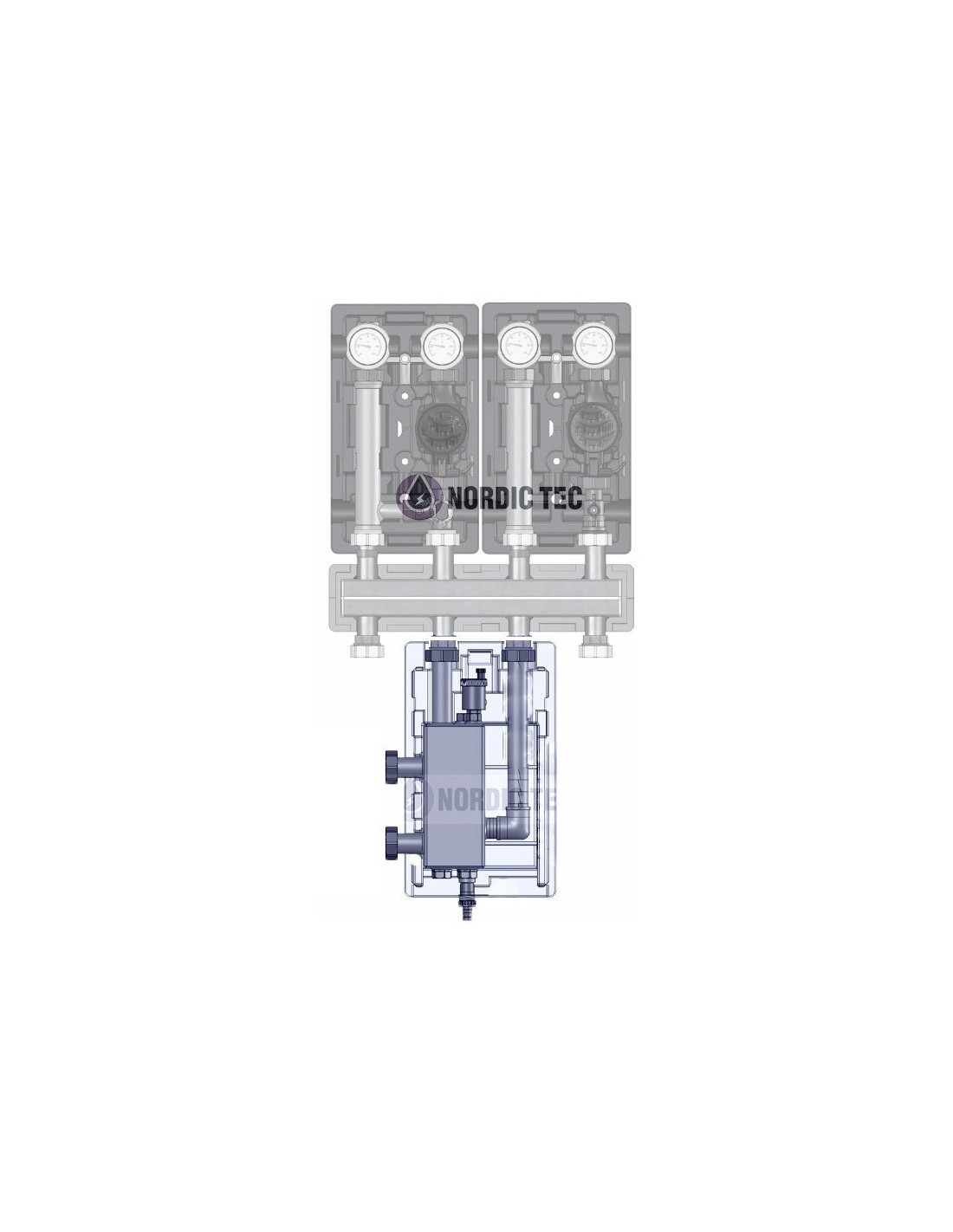

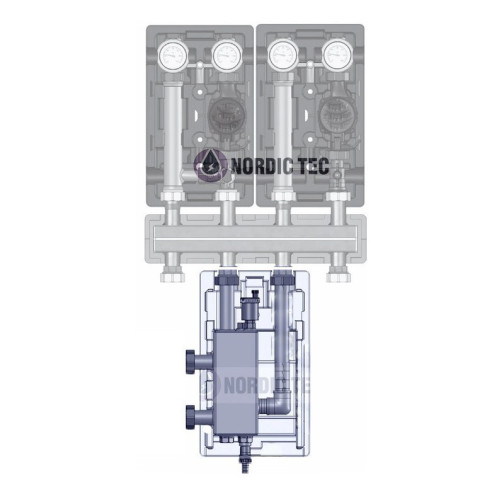

Hydraulický separátor je primárne určený pre rozdeľovače a čerpadlové skupiny Nordic Tec. Vďaka štandardným rozmerom a osovým vzdialenostiam pripojení je však veľmi často vhodný aj pre kotlové rozdeľovače iných výrobcov.
Na čo slúži hydraulický separátor - odkaľovač z tejto ponuky?
Hydraulické separátory sú súčasťami vykurovacích systémov, ktorých úlohou je hydraulické oddelenie. Fungujú ako oddeľovací prvok medzi okruhom zdroja tepla a vykurovacími okruhmi. Zdrojom tepla môžu byť kotly, tepelné čerpadlá alebo iné zdroje, zatiaľ čo spotrebné okruhy môžu tvoriť napríklad podlahové kúrenie alebo okruhy radiátorov. Princíp fungovania hydraulického separátora zodpovedá princípu hydraulického oddelenia – tieto pojmy sa často používajú ako synonymá.
Čo je hydraulické oddelenie a prečo je výhodné?
V praxi ide o to, aby sa čerpadlové okruhy na oboch stranách hydraulického separátora vzájomne neovplyvňovali ani „nepôsobili proti sebe“, čo by mohlo viesť k nesprávnej funkcii systému. Každý okruh má mať vlastný prietok a vlastné tlakové pomery, nezávisle od ostatných okruhov. Vďaka tomu pracujú kotly alebo tepelné čerpadlá správne a efektívne. Práve na tento účel sa hydraulické separátory používajú.
Je potrebné mať na pamäti, že hydraulický separátor síce rozdeľuje systém na dve tlakovo oddelené čerpadlové zóny, avšak vykurovacia voda sa vo vnútri separátora stále mieša. Hydraulický separátor teda nie je výmenník tepla, ktorý by okruhy oddeľoval aj mechanicky, ale zariadenie určené na hydraulické oddelenie.
Úloha hydraulického odkaľovača vo vykurovacom systéme
Hydraulický separátor - odkaľovač slúži na elimináciu nežiaducich javov vo vykurovacej sústave a na zabezpečenie jej stabilnej a efektívnej funkcie.
Medzi jeho hlavné úlohy patria:
- stabilizácia prietokov v systéme
- ochrana zdroja tepla pred príliš nízkym alebo naopak príliš vysokým prietokom
- zlepšenie rovnomernej distribúcie tepla (bez nedostatočne zásobovaných okruhov)
- obmedzenie častého spínania kotla alebo tepelného čerpadla
- obmedzenie tzv. studenej spätného vedenia
- odvzdušnenie a oddeľovanie nečistôt

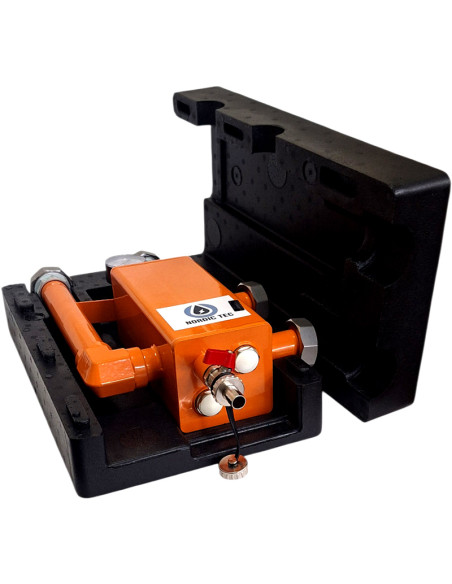

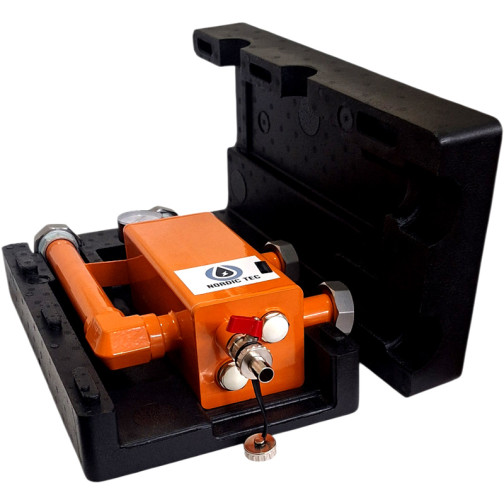

Hydraulický separátor – odkaľovač je multifunkčné zariadenie
Hydraulický separátor – odkaľovač je multifunkčné zariadenie, ktoré kombinuje separáciu vzduchu a plynov s odkaľovaním, teda odstraňovaním nečistôt a usadenín. Produkt je k dispozícii vo verzii s funkciou hydraulického oddelenia, určenej na rozdelenie prietokov medzi kotol a vykurovacie okruhy, a tiež vo variante bez hydraulického oddelenia.
Funkcia separácie vzduchu
Odkaľovač zároveň funguje ako odlučovač vzduchu – vykurovacia voda privádzaná z kotla je smerovaná na nárazovú dosku, čím sa spomaľuje prúdenie v hornej časti zariadenia. V tejto zóne s upokojeným prúdením môžu obsiahnuté vzduchové bubliny voľne stúpať nahor a zhromažďovať sa.

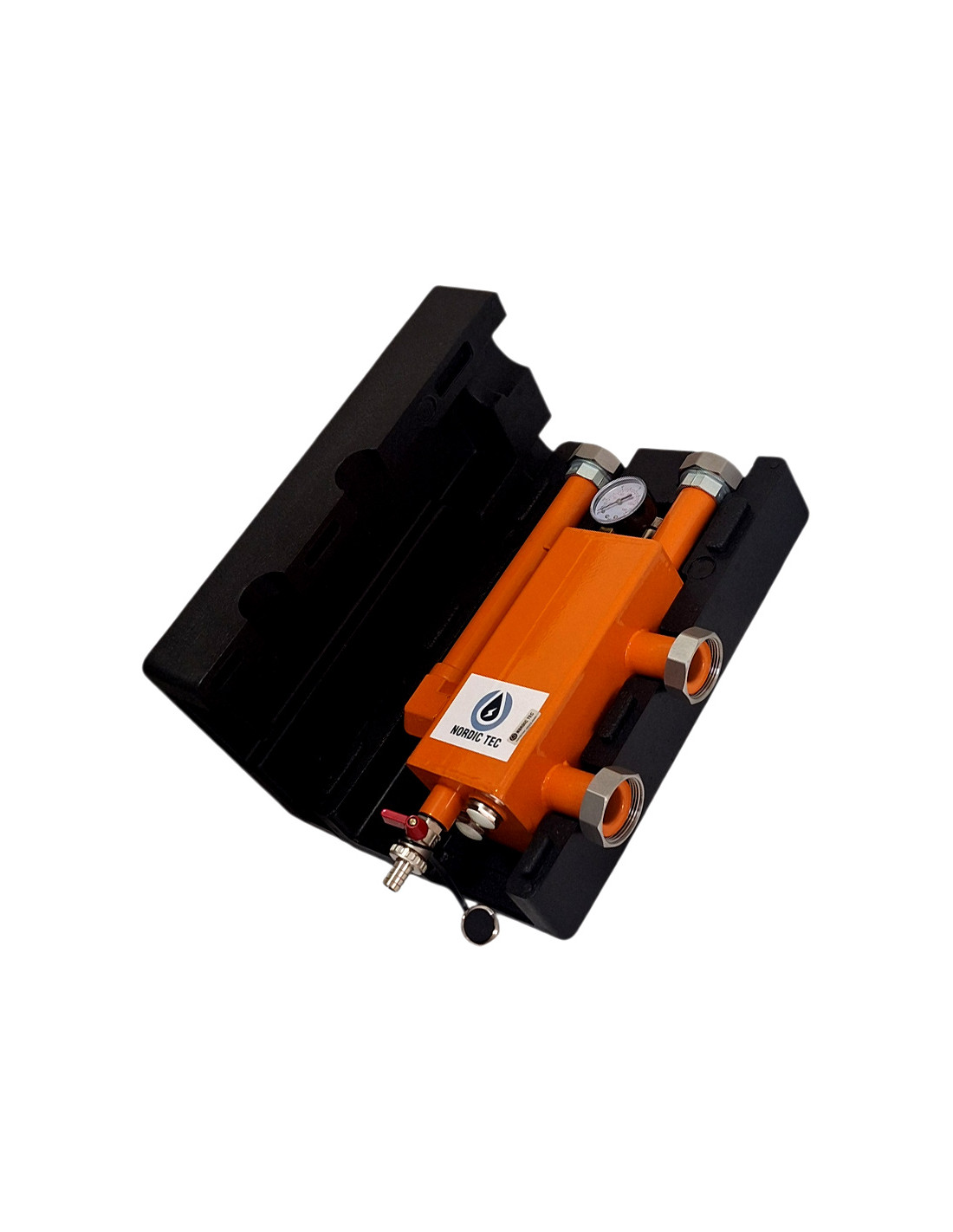

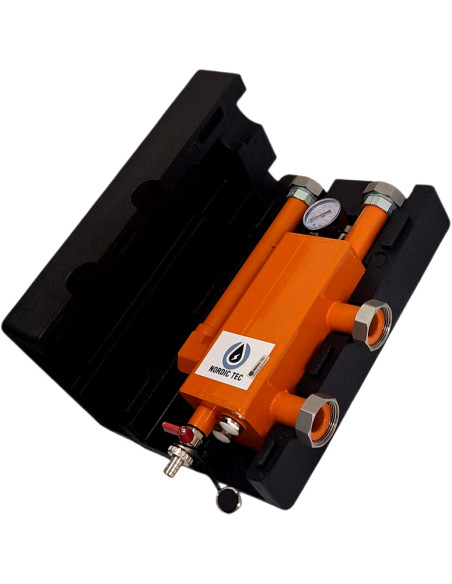

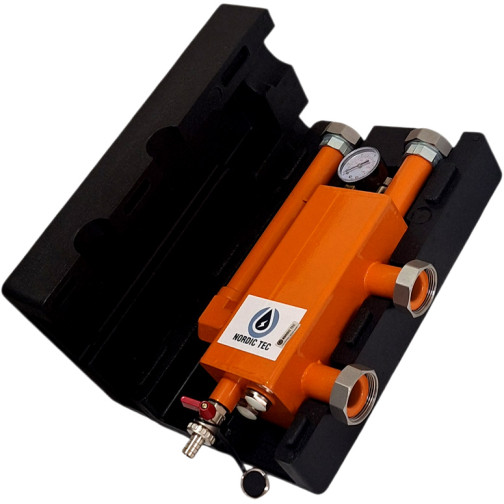

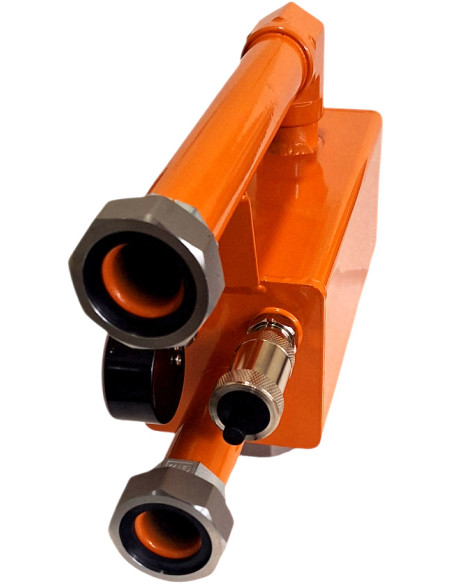

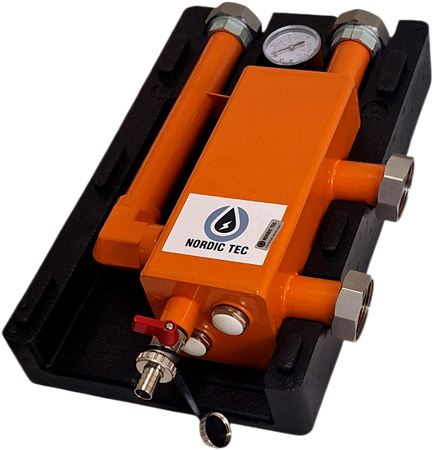

Zároveň spätná voda prúdiaca z vykurovacích okruhov uvoľňuje obsiahnutý vzduch prostredníctvom perforovaných prvkov, ktoré odvádzajú plyny do zbernej komory umiestnenej v hornej časti zariadenia. Vzduch je priebežne odvádzaný von automatickým odvzdušňovacím ventilom, ktorý je viditeľný na produktových fotografiách. V štandardnej konfigurácii je umiestnený za manometrom, ich poradie je však možné zmeniť.
Funkcia hydraulického oddelenia - anuloid
Prívodná voda z kotla je do zariadenia privádzaná pomocou usmerňovača prúdenia. V závislosti od aktuálnej potreby prietoku je voda smerovaná buď do vykurovacích okruhov, alebo – prostredníctvom perforovaných oddeľovacích dosiek – priamo do spätného vedenia kotla.
Takto vzniknuté hydraulické oddelenie vytvára zónu neutrálnu z hľadiska dynamických tlakových pomerov. Perforované oddeľovacie dosky obmedzujú vznik turbulencií a zabezpečujú správnu stratifikáciu teploty pri malej stavebnej výške zariadenia.
Funkcia odkaľovania – oddeľovanie nečistôt a usadenín

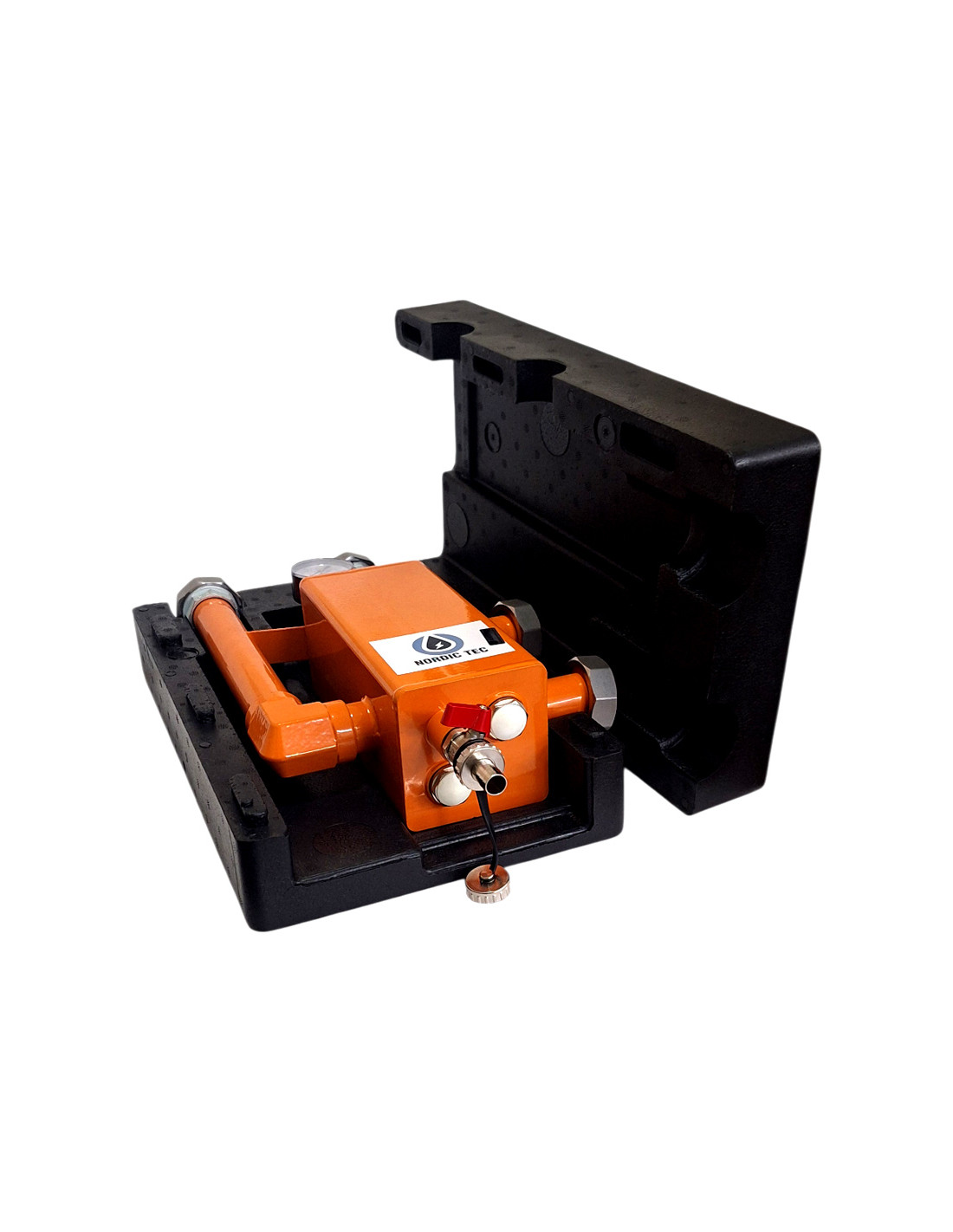

Voda vracajúca sa z vykurovacej sústavy je odklonená na nárazovú dosku, čo vedie k upokojeniu prúdenia vo vnútri zariadenia. Obsahované nečistoty a usadeniny sa usádzajú na dne a môžu byť odstránené pomocou vypúšťacieho ventilu umiestneného v spodnej časti jednotky. Vypúšťací ventil je taktiež viditeľný na produktových fotografiách a inštaluje sa do jedného z vývodov, ktoré sú na tento účel pripravené.
Ďalej je možné integrovať odlučovač magnetitu vo forme magnetickej vložky, na ktorú sa zachytávajú feromagnetické častice a magnetit unášaný vykurovacou sústavou. Na čistenie stačí magnety vybrať – usadeniny následne klesnú ku dnu a sú odplavené vypúšťacím ventilom. Vzhľadom na to, že magnety sú umiestnené v ochranných puzdrách, systém zostáva uzavretý a môže zostať naplnený vodou.
Magnetická vložka nie je súčasťou dodávky, sú však pripravené zodpovedajúce vstupy, ktoré sú v bežnej prevádzke osadené zátkami.
