Výmenníky tepla freón-voda sú vlastne zoskupené pod výrazom "plyn-tekutina". V skutočnosti výmenníky s platňami zahrnuté v tejto kategórii sa používajú nielen s freónom, ale aj s podobnými plynnými médiami, vrátane tých vysokotlakových. Na strane tekutiny môže ísť o takmer akúkoľvek inú kvapalinu - napríklad glykol (výmenník freón-glykol). Príklady kombinácií médií, s ktorými môžu pracovať výmenníky tepla plyn-tekutina, sú uvedené v nasledujúcom bode.
Naše ponúkané výmenníky tepla plynu a kvapaliny môžu spolupracovať s nasledujúcimi médiami:
- freón-voda (napr. chladivo R404A-voda alebo R32-voda)
- freón-glykol (napr. chladivo R404A-glykol alebo R32-glykol)
Samozrejme, výmenníky plynu a kvapaliny môžu pracovať aj s roztokom glykolu, pretože zriedka sa používa nezriedený glykol kvôli tomu, že v našom podnebí má antizmrzlinové vlastnosti aj glykol zriedený vodou v pomeroch 30/70 % alebo 50/50 %.
V akých variantoch sú k dispozícii výmenníky tepla plyn-voda?
V našom katalógu sú výmenníky tepla plyn-voda, alebo jednoducho výmenníky plynu a kvapaliny, k dispozícii v dvoch sériách.

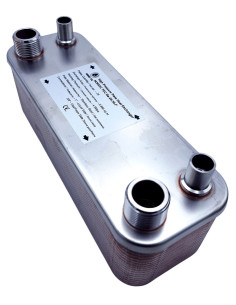

Prvá séria modelov s vysokým tlakom až do 45 barov je tvorená výmenníkmi plyn-voda Ba-26-F, ktoré sú založené na menšej platni s rozmermi 308x106 mm. Na strane chladiaceho média / plynu majú prípojku 5/8". Táto séria zahŕňa výmenníky tepla pre freóny s plochou platne približne do 1,6 m², čo v praxi znamená, že výmenníky doskove z tejto série zvládnu tepelné čerpadlá alebo klimatizačné jednotky od najmenších veľkostí až po približne 16 kW.
Druhá séria, teda výmenníky plyn-voda Ba-68-F, sú založené na väčšej platni s rozmermi 526x119 mm a majú väčšiu prípojku plynu 7/8". Ide o sériu väčších výmenníkov tepla chladivo-voda, ktoré sú prispôsobené aj pre veľké jednotky. Táto séria má veľký rozsah pokiaľ ide o počet platní - pretože výmenníky freón-voda Ba-68-F sú k dispozícii v rôznych variantoch od 10 do 60 platní a je k dispozícii celkovo 8 modelov. Najväčšie výmenníky tepla z tejto série zvládnu tepelné čerpadlá alebo klimatizačné jednotky s výkonom nad 40 kW a v príslušnej konfigurácii dokonca aj 50 kW.
Na strane kvapaliny majú obe série výmenníkov plyn-voda klasické závitové prípojky veľkosti 1".
Výmenníky tepla pre úpravu klimatizátorov na tepelné čerpadlá - do 45 bar
Je to veľmi bežné využitie výmenníkov tepla plyn-voda z tejto kategórie. Úprava klimatizátora na tepelné čerpadlo vzduch-voda vyžaduje výmenník tepla freónový, ktorý je prispôsobený na prácu s médiami, ktoré sa v tejto inštalácii vyskytnú. Na jednej strane bude voda (alebo voda zmiešaná s glykolom) - a na druhej strane freón. Freón môže existovať v rôznych verziách - ako napríklad R404, R410, R290, R32 - alebo podobne, ale vždy to bude podobné stredisko vysokého tlaku. Nižšie uvedieme základné informácie o tom, ako vybrať výmenník tepla na úpravu klimatizátora na tepelné čerpadlo vzduch-voda.
Výber výmenníka tepla pre úpravu klimatizácie na tepelné čerpadlo vzduch-voda
Výber výmenníka tepla na úpravu klimatizácie na tepelné čerpadlo nie je jednoduchý - ak máte základné informácie o tejto téme. Avšak pre skúsené osoby sa v podstate stáva dosť schématickým, pretože je možné pozorovať úzku koreláciu medzi plochou platní výmenníka tepla a výkonom jednotky klimatizácie (alebo tepelného čerpadla vzduch-voda, pretože zásady výberu výmenníkov pre freón sú tu podobné ).
V popisoch uvádzame približný rozsah výkonu jednotky klimatizácie, pre ktorý navrhujeme daný výmenník tepla. Zvyčajne je dobré vybrať výmenník s tzv. rezervou - teda vybrať výmenník chladivo-voda, ktorý má hornú hranicu výkonu v kW o niečo vyššiu než je nominálny výkon nášho klimatizátora. Dobrou praxou je tu mať rezervu 2-3 kW.
Tlak freónu v klimatizačnej inštalácii alebo tepelnej čerpadla - neroztrhne výmenník tepla?
Toto je kľúčová otázka - freón v klimatizačnej inštalácii alebo tepelnom čerpadle, keď sa zahrieva, môže veľmi rýchlo dosiahnuť vysoké tlaky. Pre tepelné čerpadlá ( alebo úpravy z klimatizácií ), ktoré zohrievajú vodu na teploty okolo 50 °C, môže ľahko dosiahnuť tlaky vyššie ako 30-40 bar, niekedy aj vyššie. Preto by sa nemali používať bežné výmenníky tepla kvapalina-kvapalina na freón, ktoré sú najčastejšie schválené na prevádzku pri 20 baroch alebo 30 baroch. Tlak je postačujúci pre vodné ústredné kúrenie, kde tlak zriedka prekročí niekoľko atmosfér.
Použitím bežného výmenníka v systéme freón-voda by ste ho najčastejšie vystavili poškodeniu a strate záruky. Hlavným konštrukčným rozdielom výmenníkov pre chladiaci médium alebo freón je práve vyššia odolnosť voči tlaku, pri nás je to až do 45 barov.
A čo s nízkoteplotnými systémami? Môžu byť používané bežné výmenníky tepla na freón?
Niektoré tepelné čerpadlá alebo klimatizácie pracujú v tzv. nízkoteplotných systémoch, napríklad v zásobovaní domu výhradne podlahovým kúrením. Teplota dodávky takého systému často dosahuje 30-35 °C - a nie vždy spôsobuje výrazný nárast tlaku. Je možné v tejto situácii vyskúšať bežný výmenník s tlakom do 30 barov - ak je predpoklad, že tepelné čerpadlo nevytvorí vyššie tlaky na freóne?
Nie je to dobrý nápad, pretože freónovo-vodný systém, aj pri nízkych tlakoch, vyvoláva relatívne veľké skoky tlaku ( náhle zmeny tlaku). Väčšina bežných výmenníkov tepla (deskovych) je spájaná takým spôsobom, že nezaručuje ich odolnosť voči nim - pretože toto jav je nezvyčajný v štandardnom použití výmenníkov tepla, teda v systéme vykurovania. Väčšina výrobcov neuznáva záruku, ak použijete bežný model výmenníka, ktorý nie je certifikovaný pre tieto médiá v chladiacom systéme vody.
Výmenník tepla pre chladiace médium - čo to je?
Výmenník tepla pre chladiace médium je práve výmenník deskovy plyn-voda, pre freón, chladivo atd. Chladiace médium je iný názov pre freóny - charakteristické médium používané v tepelných čerpadlách, klimatizáciách, ale aj napríklad v chladničkách. Má pomerne neobvyklé vlastnosti - dokáže "vyťahovať" teplo z okolia ( aj pri záporných teplotách ). Preto sa používa v uvedených zariadeniach - pretože je možné samozrejme zmeniť jeho funkciu tak, aby produkoval chlad.
Výmenník tepla pre chladiace médium - na prvý pohľad obyčajný výmenník doskovy - má však určité konštrukčné rozdiely, ktoré robia jeden z kanálov špeciálne prispôsobený pre chladiace médium. Tento kanál musí mať vysokú odolnosť voči vysokému tlaku, pretože chladiace médium pri teplotách okolo 50 °C ľahko presahuje 35-40 barov. Najčastejšie tento kanál nemá závitové pripojenia, iba trubky určené na pájku - závit by tu aj tak neuspel. Druhý kanál vo výmenníku pre chladiace médium - ako je R410, R290, R32 alebo R404 - je štandardný, závitový a určený pre prijímacie médium, ktorým je najčastejšie kvapalina. Zvyčajne ide o vodu, najlacnejšiu, najdostupnejšiu a najúčinnejšiu vo prenášaní tepla. V závislosti od potrieb však môže byť aj glykol alebo minerálny olej.
Najdôležitejšou vlastnosťou výmenníkov tepla - prispôsobených pre chladiace médium - teda schopných pracovať napríklad v tepelných čerpadlách - je vysoká odolnosť voči tlaku - minimálne do 40 - 45 barov.
