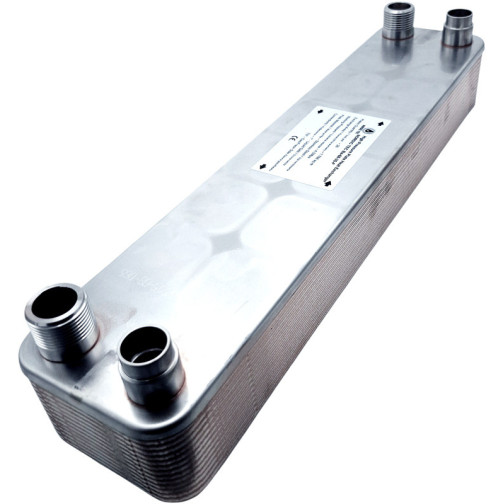

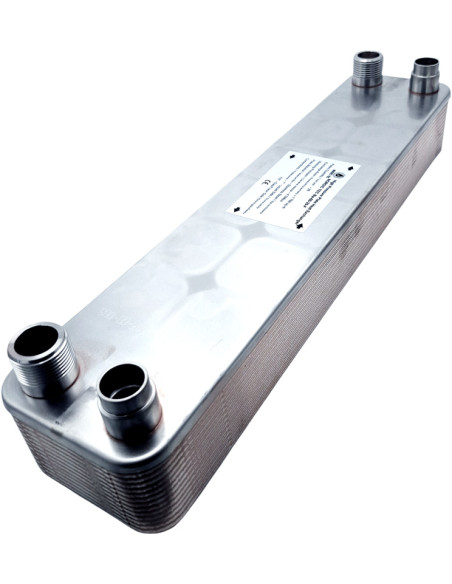

Výmenník tepla chladivo voda Nordic Tec Ba-68-26-F

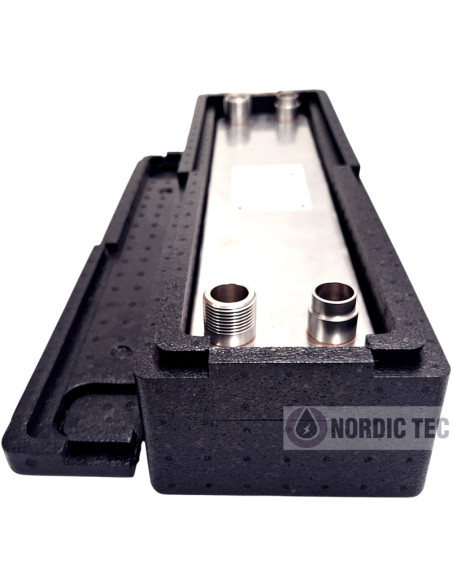

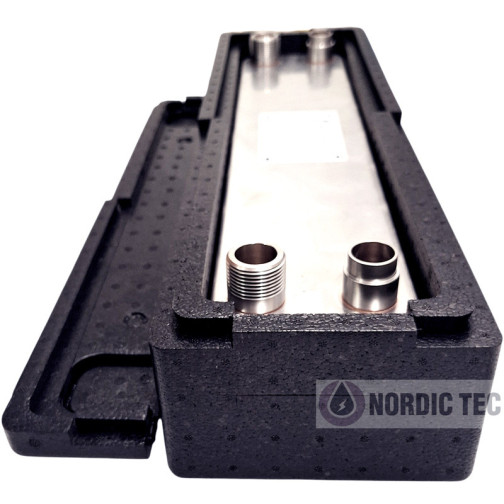

Výmenník tepla s izolaciou chladivo-voda Nordic Tec Ba-68-26-F

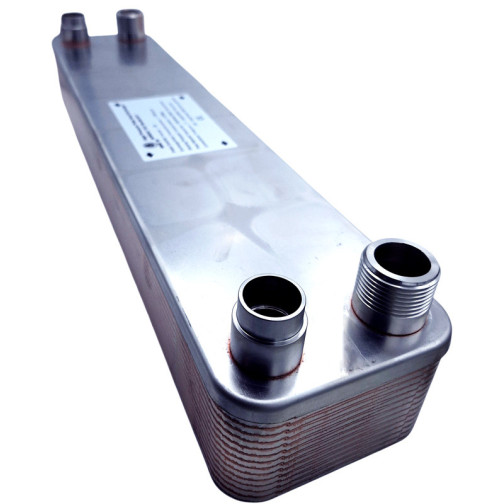

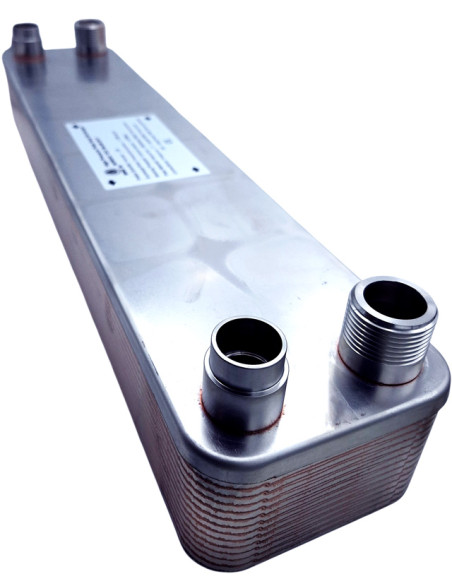

Výmenník tepla freón chladivo Nordic Tec Ba-68-26-F

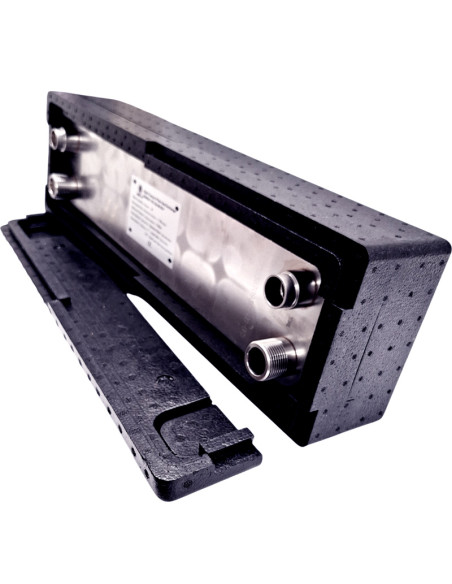

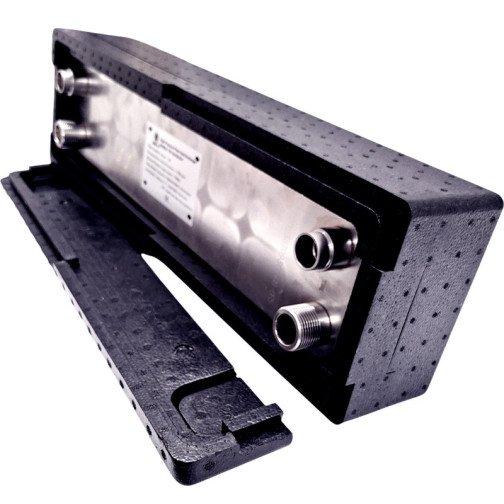

Výmenník tepla chladivo-voda do 45 bar - Nordic Tec Ba-68-26-F 1" - 7/8"

Výmenník tepla pre plyn freón chladivo Tepelné čerpadlá Ba-68-26-F 1,77m² 18 kW

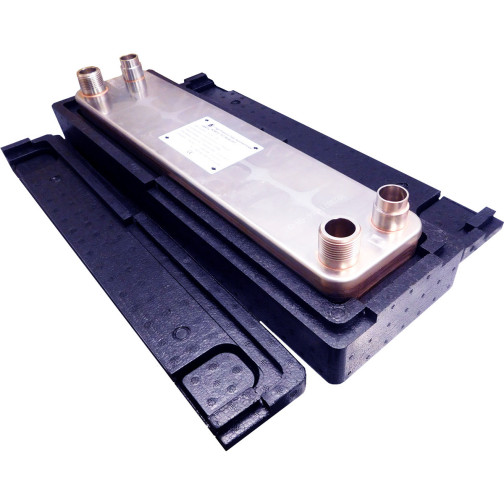

Výmenník tepla pre plyn freón chladivo Tepelné čerpadlá Ba-68-26 16 kW

Výmenník tepla pre plyn freón chladivo Tepelné čerpadlá | Ba-68-26-F 1,77m² 18 kW

Name: Výmenník tepla pre plyn freón chladivo Tepelné čerpadlá | Ba-68-26-F 1,77m² 18 kW
Brand: Nordic Tec SK
SKU: SK NT Ba-68-26
Price: 362.99 EUR
Availability: InStock

Výmenník tepla freón-plyn - pre chladivo - 26 doskový | Nordic Tec Ba-68-26-F

Výmenník doskový voda-chladivo - Výmenník pre freón alebo plyny (vrátane vysokotlakových)

Charakteristika kanálov výmenníka freónového:

Kanál 1 - prispôsobený pre freón / plyn / chladivo - s priemerníkom na spájkovanie - teda rúrka s priemerom ϕ 22 - 7/8"
Kanál 2 - prispôsobený pre kvapalinu (voda / roztok glykolu a vody)

Počet dosiek: 26 ks

Plocha výmenníka tepla: 1,768 m²
Výkon tepelného čerpadla / jednotky / klimatizácie - 13 kW - 18 kW
Pracovný tlak na strane plynu: max. 45 bar
Odolnost freónových výmenníkov na tlak do 45 bar je hlavnou vlastnosťou, ktorá ich odlišuje od klasických výmenníkov kvapalina-kvapalina.

Doručenie na území Slovenska - ZDARMA

Príslušenstvo výmenníka tepla

Iba výmenník
s Izoláciou

Kód SK NT Ba-68-26

Skladom

362,99 €

S DPH

Popis
Detaily produktu

Výmenník tepla chladiva - Kondenzátor alebo výparník 13 kW - 18 kW

Platí pre výmenník tepla chladiva a vody - s dosahom od 13 kW do 18 kW pre tepelné čerpadlá alebo klimatizačné zariadenia, vrátane väčších jednotiek

✅☑️ Skontrolujte tiež: Adaptéry závity SAE | Niple na spájkovanie do výmenníkov

Technické detaily:

Nerezová oceľ 316L, dosky vakuovou metódou s použitím medi
Ohrevný výkon pre tepelné čerpadlo / klimatizáciu / chladiaci agregát - 13 kW - 18 kW

Parameter:
Strana freónu R410a; Tkon = 40ºC,
Strana kvapaliny: Voda; T-IN= 32ºC; T-OUT = 37 ºC

Prípojky pre freón / plynové médium: trubice s priemerom ϕ 22 - 7/8" určené na pájenie (neprevedené závity)
Prípojky pre kvapalné médium: 1" - DN 25
Pracovný tlak - max. 45 bar
Skúšobný tlak pred uvedením do prevádzky - > 60 bar
Prietok - 22 m3/h
Spôsob pripojenia: protiprúdový výmenník tepla

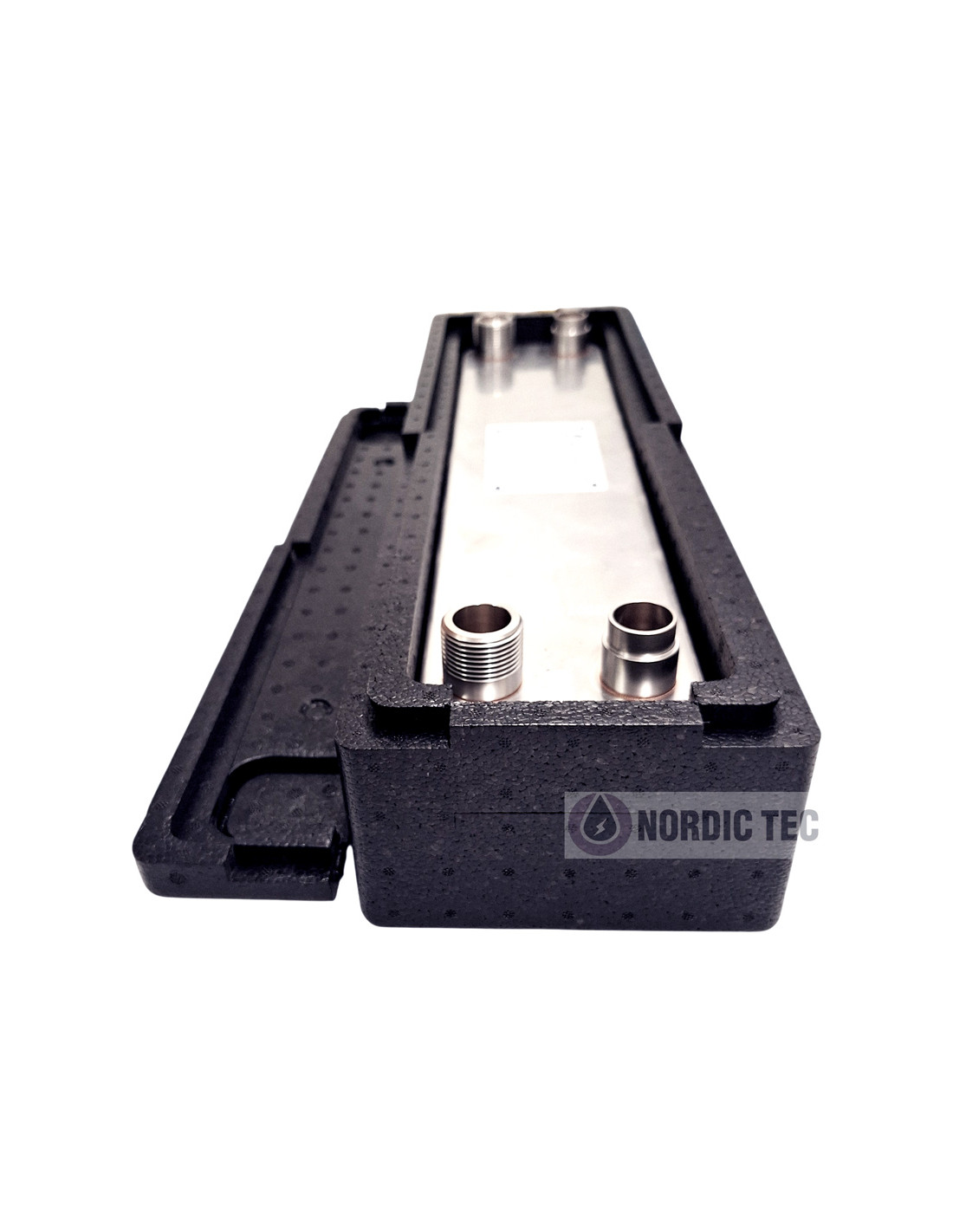

Izolácia výmenníka tepla je voliteľným príslušenstvom výmenníka, je možné ho zakúpiť bez izolácie (predvolená verzia) - alebo s izoláciou. Menu voľby izolácie nájdete nižšie, tesne nad cenou.

Plocha výmenníka tepla - výmenník pre chladivo Ba-68-26-F : 1,77 m²

Plocha výmenníka tepla - plynový výmenník Ba-68-26-F

Výmenník tepla freónový Ba-68-26 je súčasťou výmenníkov pre plyn alebo chladiaci médium od Nordic Tec zo série Ba-68, ktorý sa nachádza v strede série, pokiaľ ide o jeho výkonnosť a plochu prenosu tepla. S plochou oceľových dosiek - približne 1,768 m² ponúka vynikajúcu podporu pre tepelné čerpadlá alebo chladiace jednotky pracujúce s chladiacimi médiami R410a, R32, R290, R404 alebo s podobnými médiami. Je vhodný pre zariadenia s výkonom medzi 13 kW a 18 kW. Medzi modelmi zo série Ba-68-F nájdete aj väčšie výmenníky pre chladiaci médium-voda, ktorých plocha môže dosiahnuť až 3-4 metrov štvorcových.

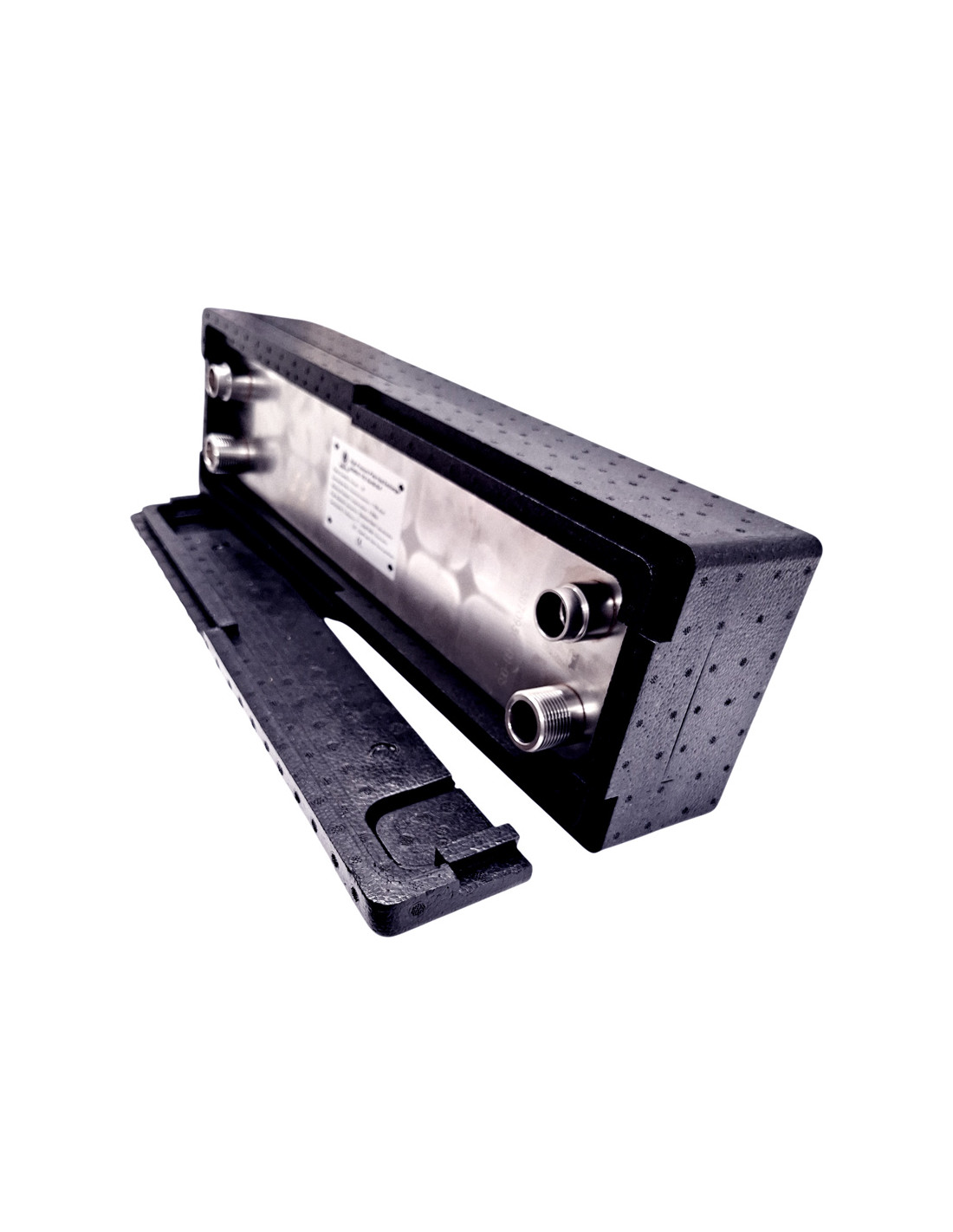

Plynový výmenník tepla Ba-68-26-F, ako každý výmenník z tejto série, je možné objednať v základnej / predvolenej verzii ( tj. zariadenie bez tepelnej izolácie) alebo vo verzii s tepelnou izoláciou. Izolovaný výmenník bude lepšie vyhovovať pri vykurovacom režime, pričom izolácia ďalej zvýši jeho účinnosť a minimalizuje straty tepla odovzdané do okolia.

Rozmery výmenníka tepla Ba-68-26-F

Rozmery výmenníka tepla Ba-68-26-F freon

(A) - 526 mm
(B) - 119 mm
(F) - 70 mm
(C) - 470 mm
(D) - 63 mm

_____

Kondenzátor pre tepelné čerpadlo 16 - 18 kW - Výmenník tepla s 26 doskami Ba-68-26-F

Ako funguje kondenzátor tepelného čerpadla s výkonom 16 kW - 18 kW - alebo akýkoľvek iný. Samozrejme, výkon je zvolený s ohľadom na výmenník Ba-68-26-F

Kondenzátor tepelného čerpadla je kľúčovou súčasťou v každom systéme vykurovania a chladenia založenom na technológii tepelného čerpadla. Zodpovedá za premenu chladiaceho plynu (freónu) z plynného stavu na kvapalný - a k tomu dochádza odovzdaním nahromadeného tepla do okolia - v našom prípade do vody prúdiacej v druhom kanáli výmenníka tepla. Je to nevyhnutné na dosiahnutie požadovanej teploty v obehu, aby tepelné čerpadlo mohlo ohrievať vodu. V úlohe kondenzátora sa tu objavuje náš výmenník tepla.

Ako funguje kondenzátor pre tepelné čerpadlo vo forme doskového výmenníka tepla Ba-68-26-F?

Kondenzátor tepelného čerpadla je v podstate vždy druhom výmenníka tepla - funguje na princípe výmeny tepla medzi chladiacim plynom a okolím. Keď chladiaci plyn prechádza kondenzátorom - odovzdáva nahromadené teplo, čo spôsobuje, že mení svoj stav z plynného na kvapalný. Tento proces je možný vďaka teplotnej rozdielov medzi chladiacim plynom a okolím. Vedľajším procesom je preberanie tepla častiou kvapalnej látky - a tak dochádza k ohrevu.

V rôznych aplikáciách môže mať kondenzátor rôzne formy - napríklad sa skladá z cievok alebo rúrok, cez ktoré prechádza chladiaci plyn, freon atď. Počas tohto procesu sa teplo odstraňuje z chladiaceho plynu, čo spôsobuje jeho kondenzáciu a zmenu skupenstva z plynu na kvapalinu - a to je konštantné. Avšak použitie doskových výmenníkov tepla v tejto forme sa zdá byť optimálnym riešením z hľadiska ceny, účinnosti a dostupnosti. Doskový výmenník je pravdepodobne najlepším pripraveným riešením na trhu, ktoré môže fungovať ako kondenzátor. Dôležité je aby to nebolo len ľubovoľné výmenník tepla - ale starostlivo vybraný vysokotlakový model.

Využitie kondenzátora v tepelných čerpadlách s výkonom 16 kW - 18 kW

Výmenník Ba-68-26-F - je to kondenzátor s maximálnym výkonom 16 kW - 18 kW - taký je výkon zariadení pracujúcich s chladiacim médium, pre ktoré je určený. Slúži teda pre pomerne veľké systémy s väčšími potrebami vykurovania a chladenia. Jeho úlohou je zabezpečiť účinný proces kondenzácie chladiaceho plynu - čo umožňuje dosiahnutie požadovanej teploty v tepelnom okruhu. Vďaka správnej kondenzácii plynu môže tepelné čerpadlo efektívne odvádzať teplo z okolia alebo prostredia a prenášať ho do vnútra budovy na vykurovanie alebo chladenie.

Výmenník tepla pre klimatizáciu 12 kW - 18 kW - kondenzátor pre klimatizátor

Kondenzátor je všeobecný názov pre výmenníky tepla ( nech už akého dizajnu ), v ktorých dochádza k skrapľovaniu chladiva - ide o látky z rodiny freónov - napr. R404, R32, R290, R410 a ďalšie. Ak chcete prebudovať klimatizátor so schopnosťou vykurovania na tepelnú čerpadlovú jednotku vzduch-voda, budete potrebovať výmenník tepla ako kondenzátor. Výmenník tepla pre chladiace médiá - Ba-68-26-F je pripraveným riešením, môže pracovať s vysokotlakovým freónom z klimatizátora bez rizika úniku (ktoré je prítomné pri použití tradičného výmenníka voda-voda).

Výmenník tepla pre klimatizáciu je potrebné vybrať s istou rezervou. Maximálny výkon jednotky chladiaceho agregátu alebo klimatizátora pre tento výmenník je stanovený na 18 kW, avšak je vhodné vyberať výmenník s mierne väčším "rezervom výkonu". Obvykle sa hovorí o rezerve vo výške 2-3 kW - v tomto prípade môžeme považovať tento model za najvhodnejší pre klimatizátor s výkonom 15 kW - 16 kW.
