Výmenník tepla chladiva - Kondenzátor alebo výparník 10 kW - 14 kW
Výmenník tepla chladiva a vody - s dosahom od 10 kW do 14 kW pre tepelné čerpadlá alebo klimatizačné zariadenia, vrátane väčších jednotiek

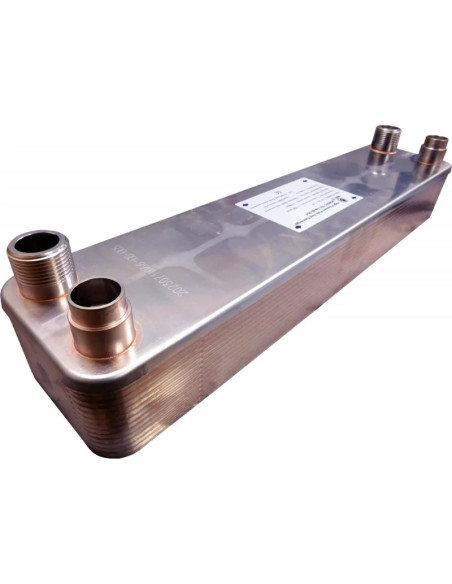

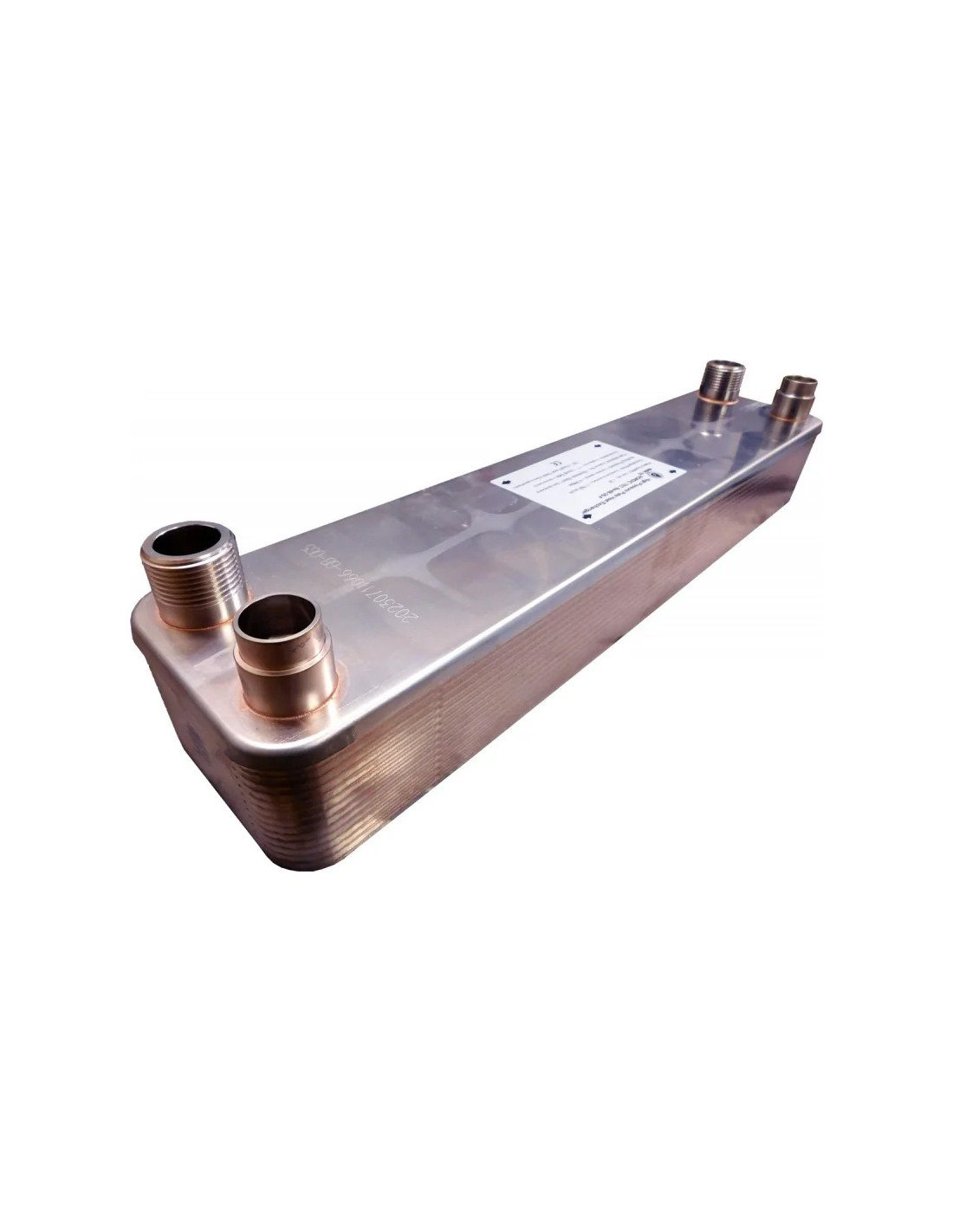

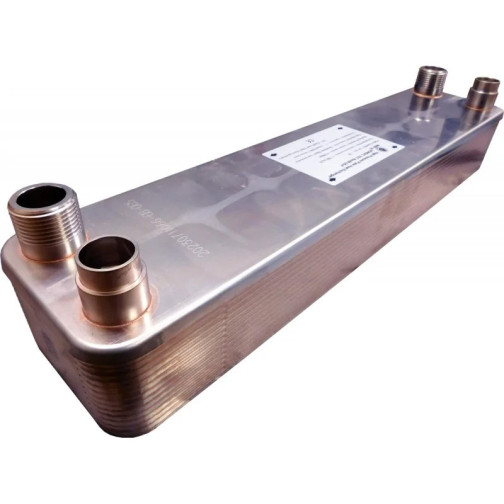

Plynový výmenník tepla Ba-68-20-F sa obvykle používa ako výparník - kondenzátor teplotechnických čerpadiel alebo pri podobných zariadeniach, ako sú klimatizačné jednotky a chladivé jednotky. V zariadeniach, kde prebieha prenos tepla medzi plynným médiom (napr. R404, R32 a ďalšie) a vodou alebo vodou zmiešanou s glykolom.
✅☑️ Skontrolujte tiež: Adaptéry závity SAE | Niple na spájkovanie do výmenníkov tepla
Technické detaily:
- Nerezová oceľ 316L, dosky vakuovou metódou s použitím medi
- Ohrevný výkon pre tepelné čerpadlo / klimatizáciu / chladiaci agregát - 10 kW - 14 kW
Parameter (pre 14 kW)
Strana freónu R410a; Tkond = 40ºC,
Strana kvapaliny: Voda; T-IN= 32ºC; T-OUT = 37 ºC
- Prípojky pre freón / plynové médium: trubice s priemerom ϕ 22 - 7/8" určené na pájenie (neprevedené závity)
- Prípojky pre kvapalné médium: 1" - DN 25
- Pracovný tlak - max. 45 bar
- Skúšobný tlak pred uvedením do prevádzky - > 60 bar
- Prietok - 22 m3/h / 22 000 l/h
- Spôsob pripojenia: protiprúdový výmenník tepla
Plocha výmenníka tepla - výmenník pre chladivo Ba-68-20-F : 1,36 m²
Výmenník freónový Ba-68-20 je jeden z výmenníkov tepla pre plyn - Nordic Tec zo série Ba-68. S plochou 1,360m² je vynikajúcou voľbou pre použitie s tepelnými čerpadlami alebo agregátmi pracujúcimi na R410a, R32 a podobných médiách s výkonom od 10-14 kW. Ak potrebujete väčšie freónové modely - napríklad pre väčšie tepelné čerpadlá alebo väčšie klimatizačné jednotky - môžete si pozrieť povrchy výmeny tepla (povrchy dosiek), ktoré ponúkajú iné výmenníky plynu z tejto série.

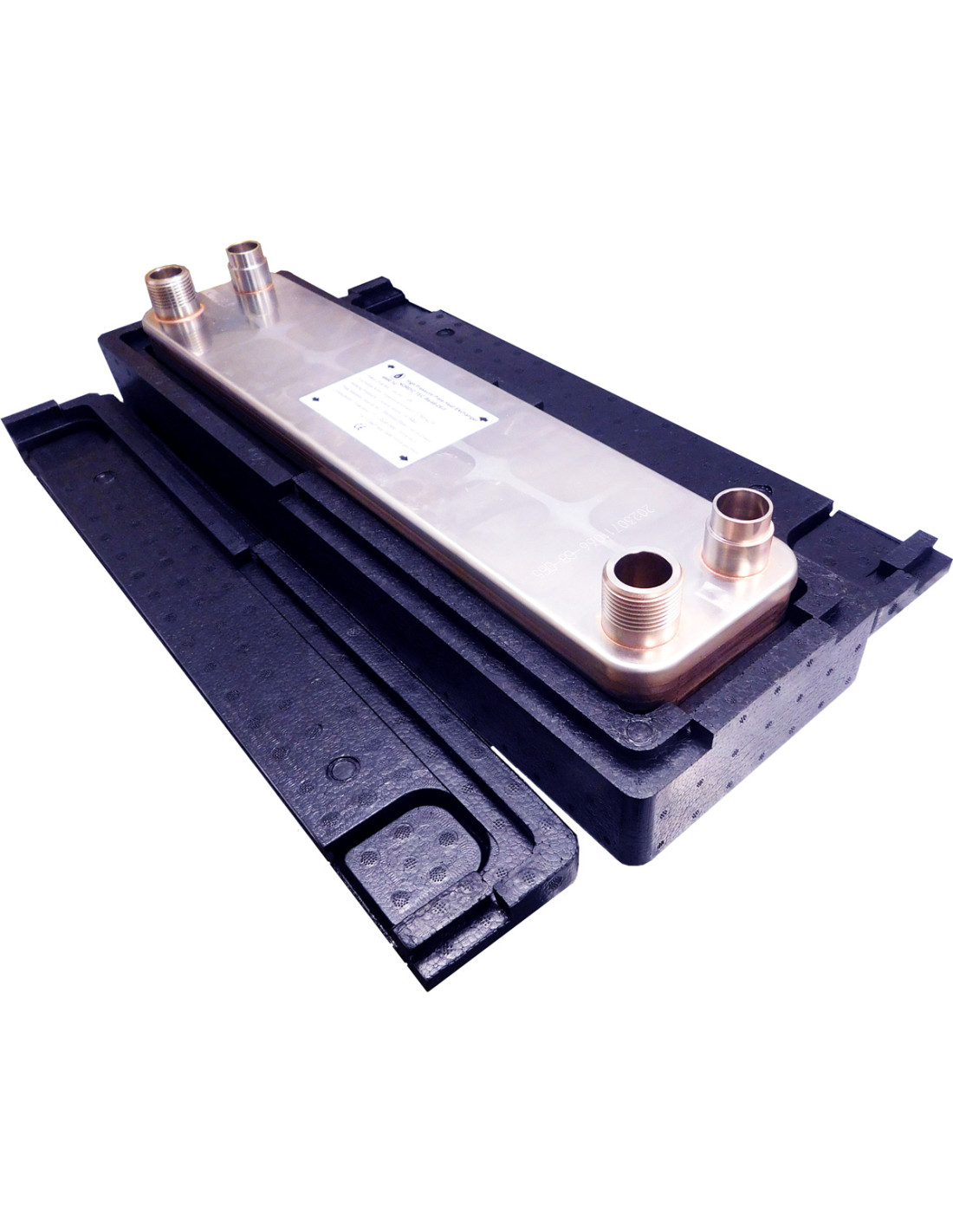

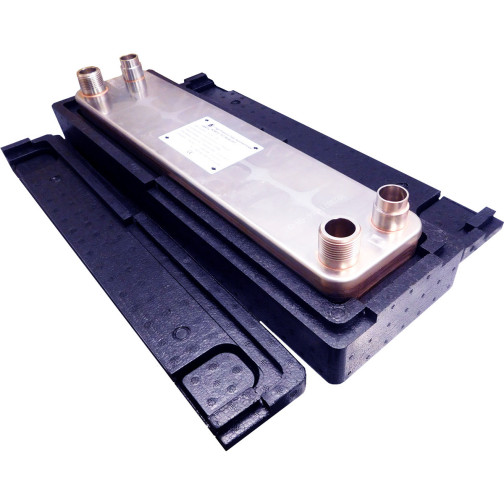

Freónový výmenník tepla Ba-68-20-F je možné zakúpiť v základnom variante (holé zariadenie bez izolácie) alebo s tepelnou izoláciou, ktorá navyše zvýši jeho výkon a minimalizuje tepelné straty do okolia.
Rozmery výmenníka tepla Ba-68-20-F
(A) - 526 mm
(B) - 119 mm
(F) - 56 mm
(C) - 470 mm
(D) - 63 mm
____________________
Možno vám výmenníky chladivo-voda Ba-68-F vyhovujú z hľadiska parametrov - avšak do vášho systému by sa lepšie hodilo zariadenie trochu kompaktnejšie. Určite skontrolujte:
