Výmenník tepla freónový chlaidvo-voda Ba-68-16-F sa zvyčajne používa ako výparník alebo kondenzátor v tepelných čerpadlách alebo podobných zariadeniach, napríklad chladiacich jednotkách a klimatizáciách, v ktorých je potrebná výmena tepla medzi plynom a kvapalinou. Základným rozlišovacím prvkom, ktorý tento model odlišuje od štandardných dosiekových teplotných výmenníkov kvapalina-kvapalina, je odolnosť voči vysokým tlakom, ktoré generujú F-plyny, freóny, R činidlá a podobné.
Technické detaily - kondenzátor / výmenník tepla Ba-68-16-F
- Nerezová oceľ 316L, dosky vakuovou metódou s použitím medi
- Ohrevný výkon pre tepelné čerpadlo / klimatizáciu / chladiaci agregát - 8 kW - 11 kW
Parameter (pre 11 kW)
Strana freónu R410a; Tkond = 40ºC,
Strana kvapaliny: Voda; T-IN= 32ºC; T-OUT = 37 ºC
- Prípojky pre R32 albo chladivo: trubice s priemerom ϕ 22 - 7/8" určené na pájenie (neprevedené závity)
- Prípojky pre kvapalné médium: 1" - DN 25
- Pracovný tlak - max. 45 bar
- Skúšobný tlak pred uvedením do prevádzky - > 60 bar
- Prietok - 22 m3/h / 22 000 l/h
- Spôsob pripojenia: protiprúdový výmenník tepla
Plocha výmenníka tepla - výmenník tepla chladivo-voda Ba-68-16-F : 1,09 m²
Výmenník tepla chladivo-voda - kondenzátor freónový Ba-68-16-F - je jedným z menších výmenníkov plynu zo série Ba-68. S plochou 1,088m² je ideálny pre obsluhu agregátov pracujúcich s médiami ako je R410a, R32 a podobnými - s výkonom do 10-11 kW. Ak potrebujete väčšie freónové výmenníkytepla pre väčšie tepelné čerpadlá alebo väčšie klimatizácie, na priloženom grafe môžete prezrieť plochy, ktoré ponúkajú iné modely z tejto série. Všetky freónové výmenníky Ba-68-F nájdete v našom obchode.

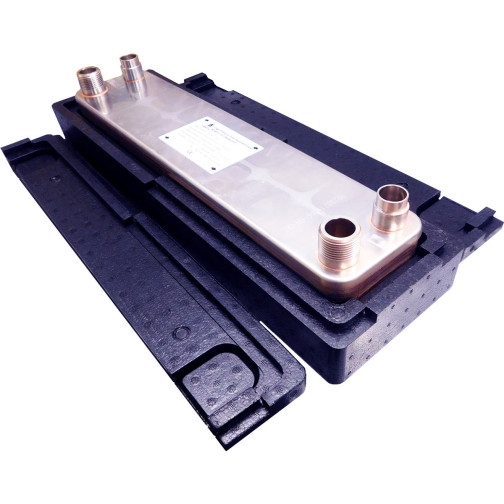

Výmenník tepla plyn-voda Ba-68-16-F 11kW - je možné zakúpiť v variantoch s alebo bez tepelnej izolácie, ktorá ďalej zvýši jeho účinnosť.
Rozmery výmenníka tepla Ba-68-16-F
(A) - 526 mm
(B) - 119 mm
(F) - 46 mm
(C) - 470 mm
(D) - 63 mm
_____
Možno vám výmenníky tepla chladivo-voda Ba-68-F vyhovujú z hľadiska parametrov - avšak do vášho systému by sa lepšie hodilo zariadeniekompaktnejšie. Určite skontrolujte:
