Výmenník tepla Nordic Tec Ba-60-50 1 1/4" 100-200 kW

Výmenník tepla 50-doskový 5/4" NORDIC TEC Ba-60-50

50-dosokvý výmenník tepla - pre chladenie alebo vykurovacie systémy

Počet dosiek: 50 ks.
Menovitý výkon 100-200 kW
Teplovýmenná plocha: 3,000 m²

DOPRAVA ZDARMA na Slovensku

Tradičný pájený výmenník tepla 5/4" - vyníma sa kompaktným a ergonomickým dizajnom, čo uľahčuje jeho inštaláciu a obsluhu - ako voliteľný príslušenstvo je možné zakúpiť aj montážny súprava na montáž výmenníka tepla so stenovým uchytením. Okrem toho je vyrobený z vysoko kvalitných materiálov, ktoré sú odolné voči korozií a vysokým teplotám.

Kód: SK NT Ba-60-50

Stav Nové

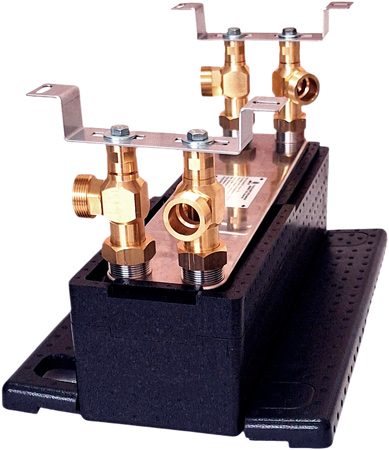

Doskový výmenník tepla na pripojenie tepelných čerpadiel alebo tradičných kotlov na vykurovanie

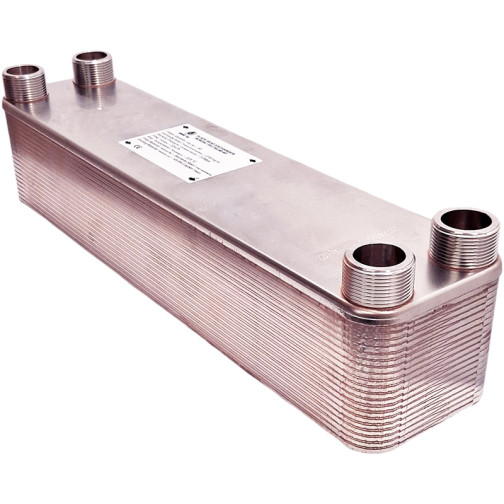

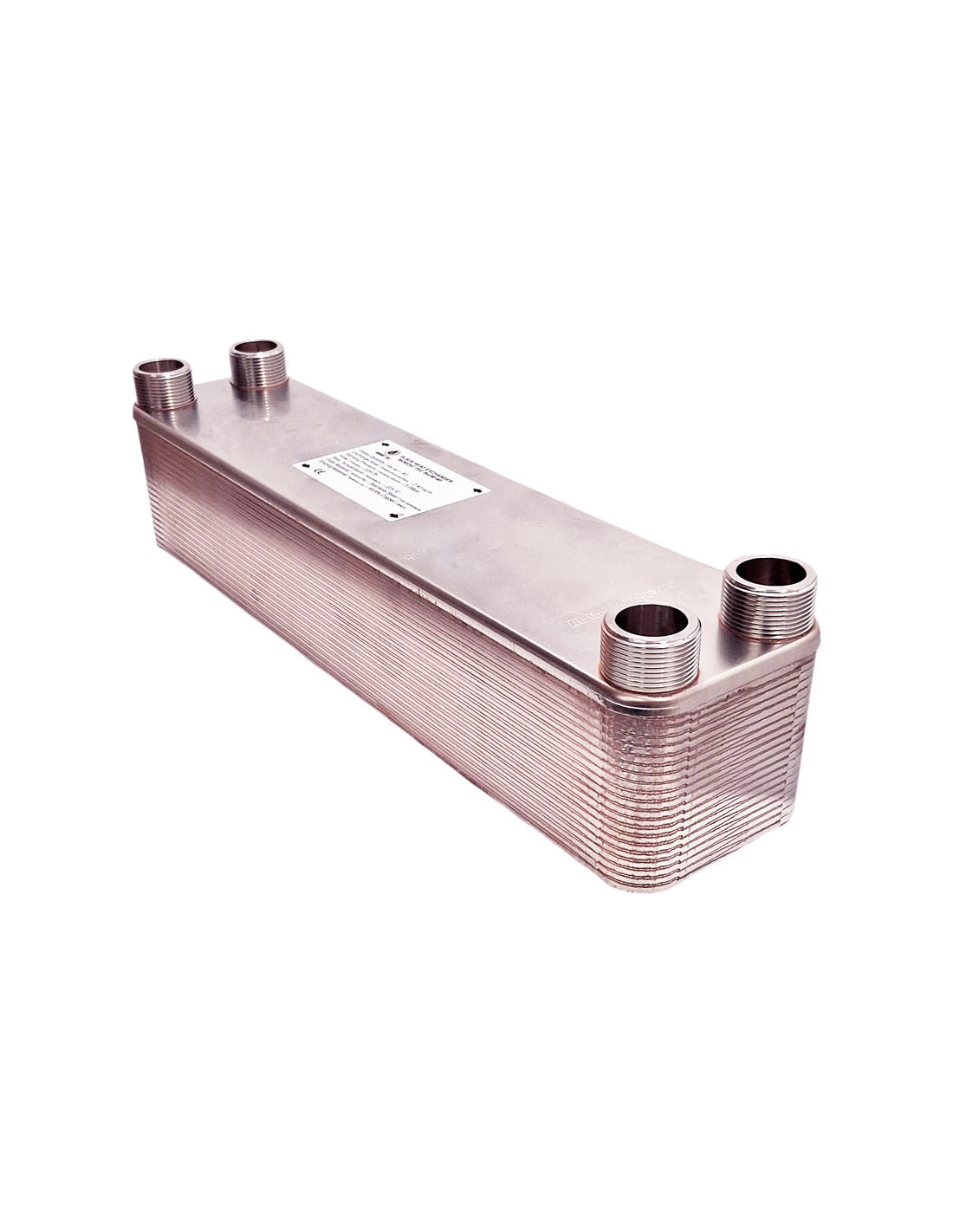

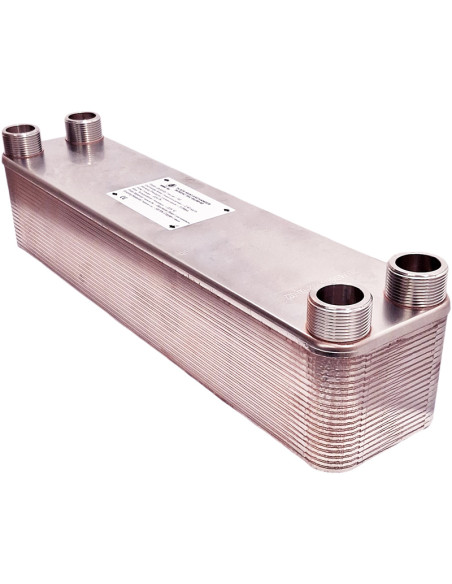

Doskový výmenník tepla Nordic Tec Ba-60-50 s pripojkami 5/4" a 50 doskami

výmenník tepla pre tepelné čerpadlo 20 kW s glykolom

Výmenník tepla NORDIC TEC Ba-60-50 sa najčastejšie používa v systémoch napájaných monoblokovými tepelnými čerpadlami (glykol albo voda) - pracuje ako výmenník tepla pre tepelné čerpadlo oddelujúci glykolový obvod od vodného. Je to však univerzálny výmenník tepla, ktorý môže pracovať aj s kotlami a v praxi funguje skvele aj s veľkými kotlami na vykurovanie.

Výmenník tepla pre tepelné čerpadlo - model Ba-60-50 je presne navrhnutý pre tepelné čerpadlá, ale nie pre plynné média (ako napríklad freón alebo R32, atď.). Ide o výmenník s maximálnym tlakom do 30 barov - ktorý oddelí glykolové okruhy tepelného čerpadla od domáceho vodného systému.

Technické detaily Ba-60-50:

Popis dosiek výmenníka tepla:
Nerezová oceľ 316L, pájka z medi 99,9% Cu
Hrúbka platní: 0,3-0,4 mm
Vzdialenosť medzi doskami: 2,0 - 2,2 mm
Rozmery dosiek: 526x124 mm
Tepelný výkon - od 100 do 200 kW v závislosti od teploty prívodu
Pripojenia: 4x 5/4" / DN 32
Pracovný tlak - do 30 bar (výmenník určený na použitie s tekutinou)
Testovací tlak - 45-60 bar (tlak skúšky pred uvedením výmenníka tepla do prevádzky)

Maximálna pracovná teplota: do +230°C
Nominálny prietok - 22 m3/h

Teplovýmenná plocha výmenníka tepla Ba-60-50 : 3.00 m²

výmenník tepla pre tepelne cerpadlo 20 kW Ba-60-50

Výmenník tepla Ba-60-50 je zobrazený na uvedenom grafe - a jeho plocha je označená tmavšou farbou. Ako je vidieť má plochu 3 metrov štvorcových, čo určuje jeho veľké možnosti - preto je predurčený skôr na obsluhu náročných zdrojov tepla. Najčastejšie ide o jednotkové čerpadlá do 20 kW, ktorých glykolové okruhy sú oddelené od centrálnych kúrení práve pomocou platňových výmenníkov, ale aj o veľké kotle na centrálne kúrenie s nominálnym výkonom až do 20 kW. Samotný výmenník Ba-60-50 má nominálny výkon určený pre priemyselné napájania - na úrovni 200 kW.

Najčastejšie využitie tepelných výmenníkov Ba-60-50

Výmenník tepla pre tepelné čerpadlo monoblok - alebo split v rozsahu od 10 do 20 kW (v závislosti od pracovnej teploty Tč), v systéme, kde je potrebné oddeliť časť s náplňou na báze glykolu od zvyšku vykurovacieho systému pracujúceho na vode
Výmenník tepla doskový na obsluhu zariadení na vykurovanie - typu kotly alebo kotlové zoskupenia pracujúce v kaskáde s výkonom do 100-120 kW v veľkých priemyselných, služobných alebo hotelových objektoch; zariadenie spolupracuje s kotlami akéhokoľvek typu vrátane plynových, tuhých palív, na uhlie, ekologický hrach, pelety alebo elektrickými zariadeniami, bez ohľadu na to, či je centrálne vykurovanie založené na podlahových vykurovaciach alebo radiátoroch.
Výmennik tepla pre priemyselné chladenie, napríklad v potravinárskom priemysle, pracujúci ako chladiaca jednotka

Rozmery:

Výmenník tepla Ba-60-50 je možné zakúpiť s voliteľným príslušenstvom

Podobne ako väčšina našich modelov, aj tento model je možné zakúpiť s doplnkovým príslušenstvom:

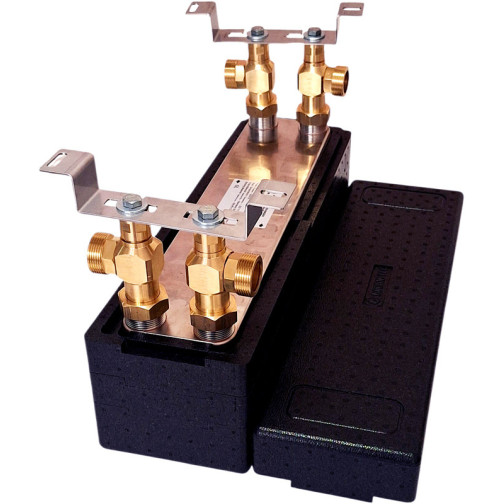

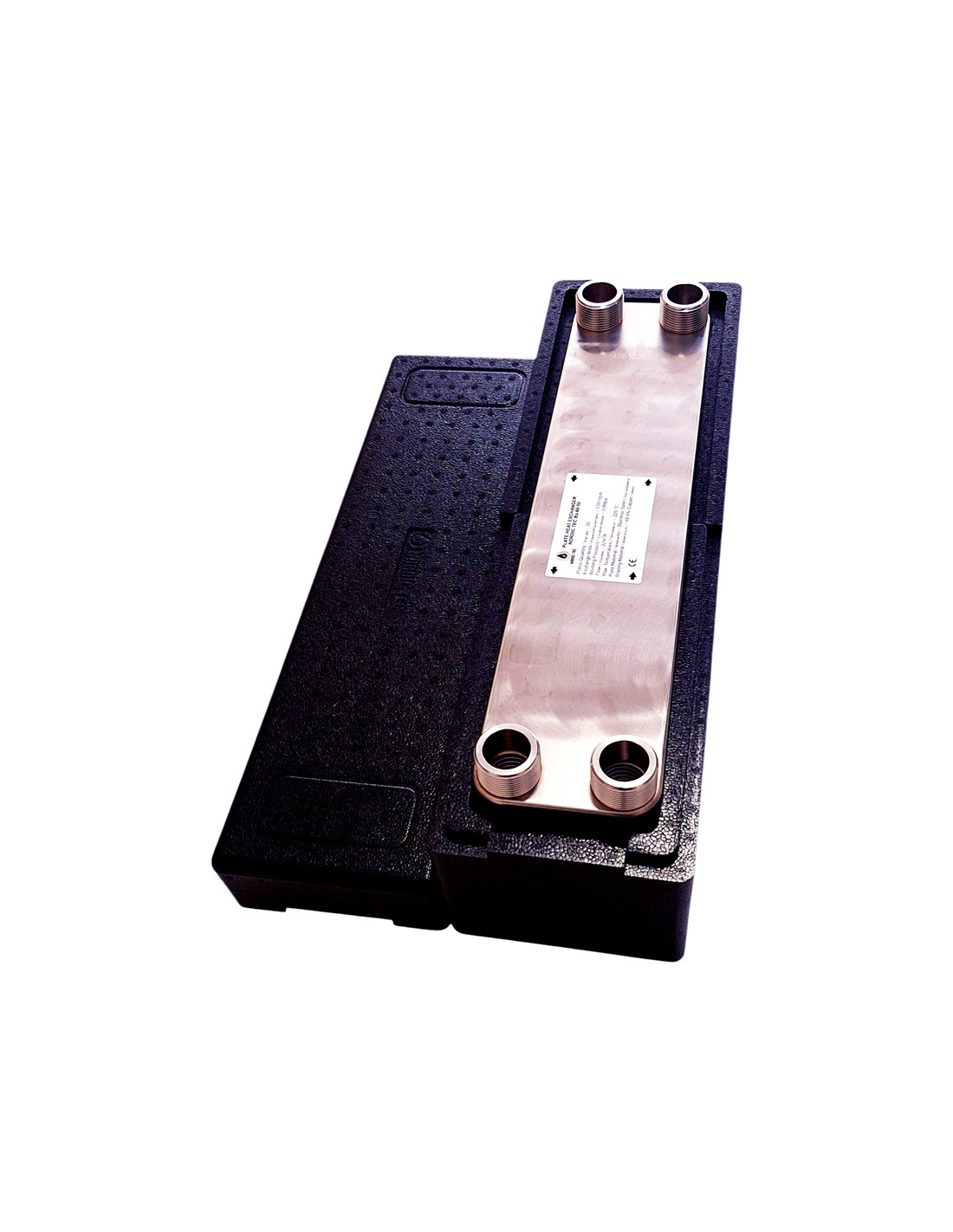

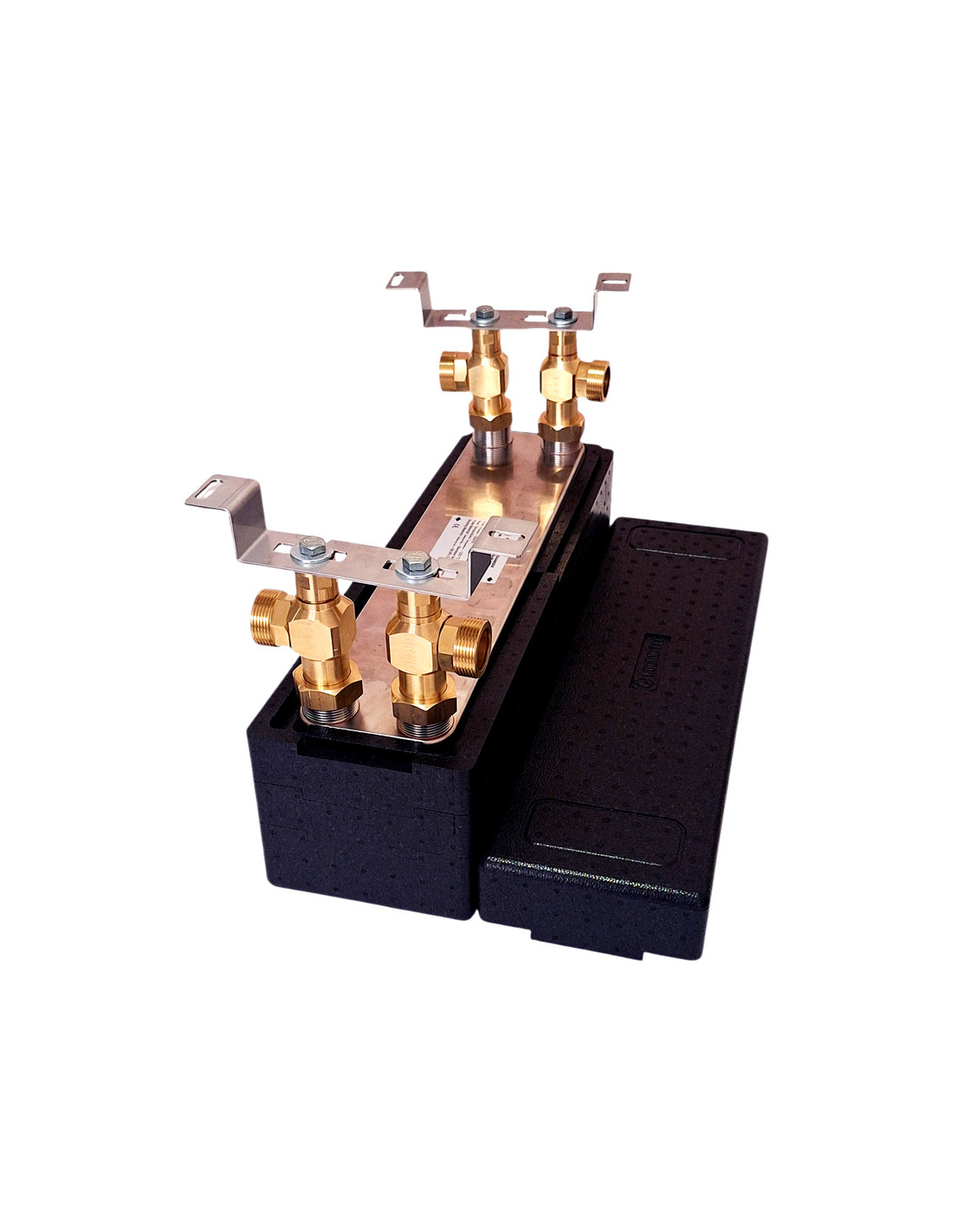

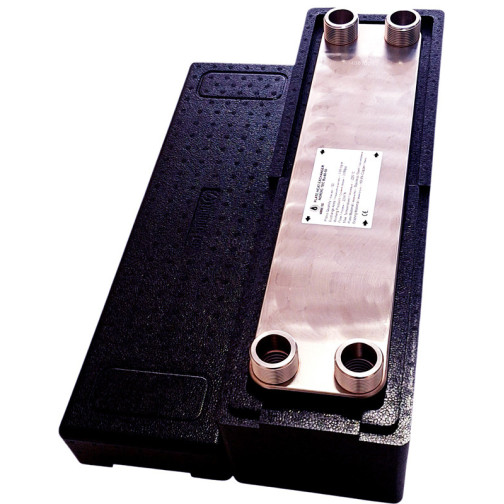

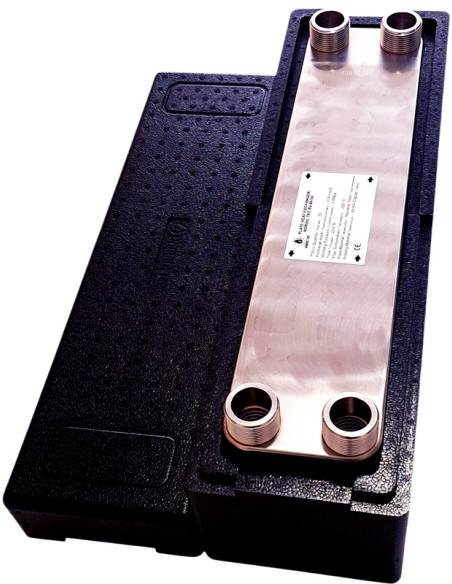

s izoláciou - teda s tepelnou izoláciou IZ-Ba-60-50, vyrobenou z polypropylénovej peny

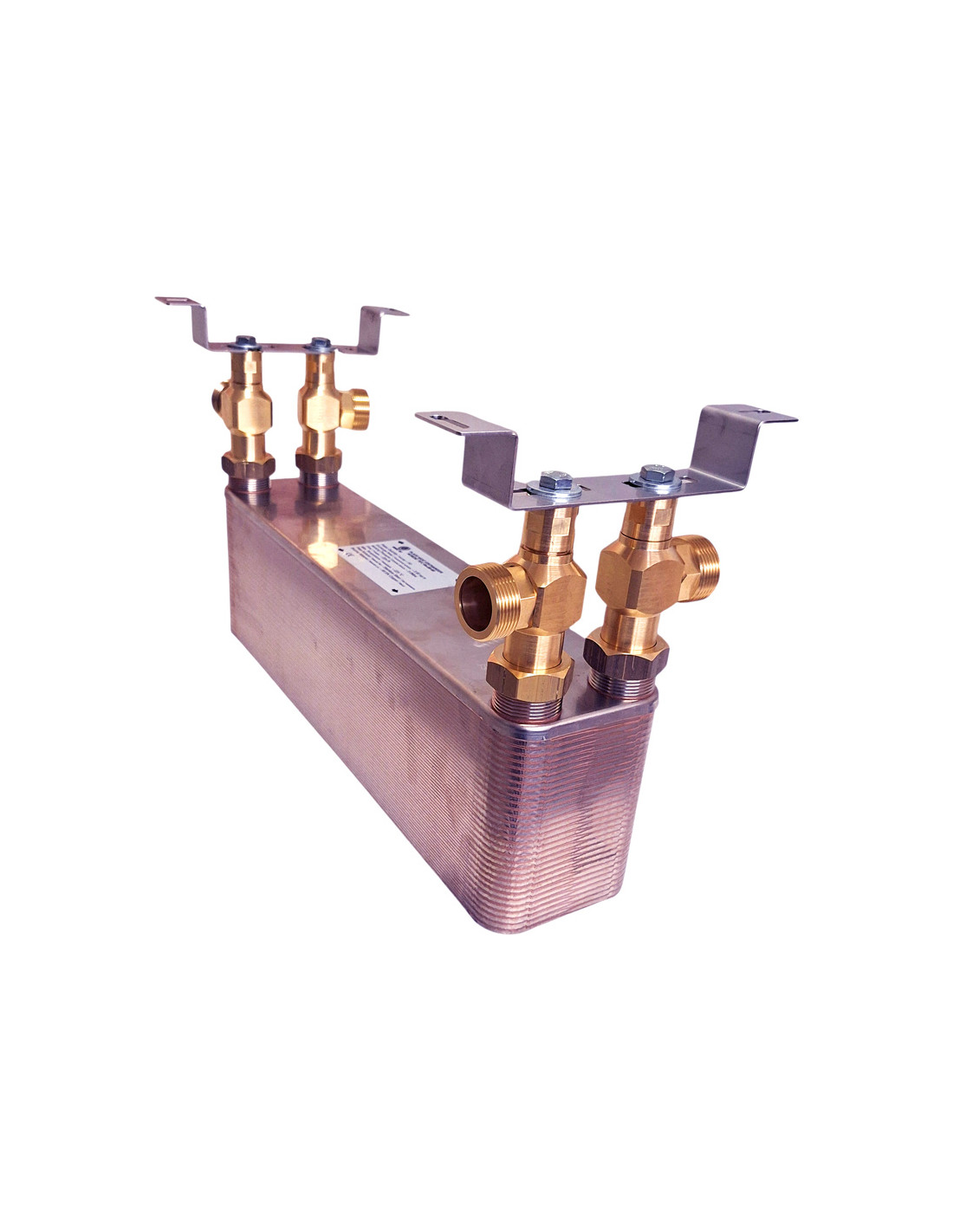

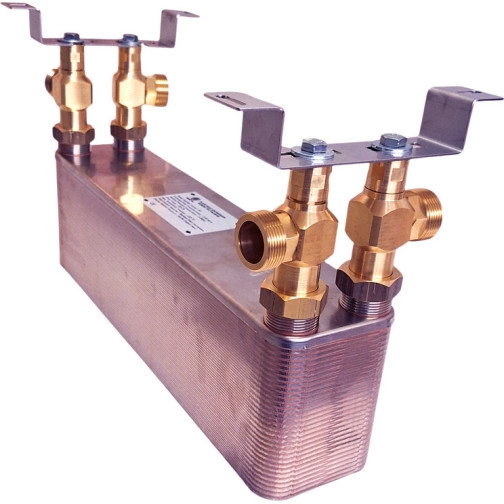

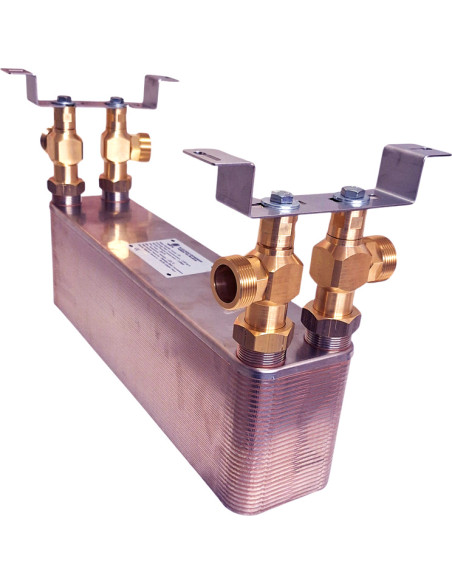

so stojanom na montáž doskovvých výmenníkov s priemerom 5/4" na stenu, čo je určené pre modely s priechodkami o priemeru 5/4", prispôsobené hmotnosti výmenníka a tekutinám prechádzajúcim cez neho
s kohútikmi uzatvárajúcimi, ktoré majú rovnaký priemer ako závit výmenníka - teda 1 1/4"

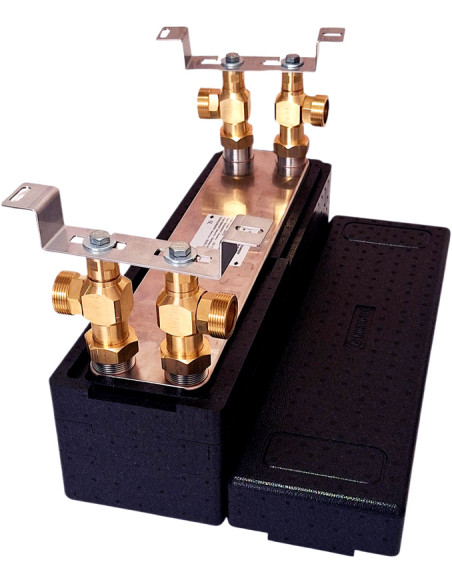

Zariadenie je možné zakúpiť v sade (možnosť výberu príslušenstva sa nachádza tesne nad cenou výmenníka) - alebo samostatne v prípade potreby.

Tepelné výmenníky pro tepelné čerpadlo - Ba-60-50

Tepelný výmenník pre tepelné čerpadlo má za úlohu oddeliť obežné médium tepelného čerpadla (-> často naplnené glykolom) od inštalačného systému. Z určitého pohľadu môžeme hovoriť o oddelení tepelného čerpadla pomocou tepelného výmenníka, pretože v tomto riešení existujú fakticky 2 okruhy - okruh s glykolom ( alebo vodou) tepelného čerpadla je oddelený od okruhu inštalačného systému. Na druhej strane plochý tepelný výmenník pre tepelné čerpadlo - nie nutne oddeluje - ale skôr spája oba systémy. Dochádza k výmene teploty medzi médiami - teplé médium zo strany PC prenáša svoju tepelnú energiu nosičovi z inštalačného systému, ktorý je prenášaný do podlahového kúrenia, radiátorov a zásobníka s teplou vodou. Je to nevyhnutné spojenie takého systému.

Použitím termínu plochý tepelný výmenník pre tepelné čerpadlo máme na mysli zariadenie, ktorého funkciu sme popísali vyššie. Nejde v tomto prípade o výmenník tepla freón/voda - alebo freón/glykol - ktorý je neoddeliteľnou súčasťou tepelného čerpadla dodaného jeho výrobcom. Jedná sa o zariadenie, ktoré má rovnaký názov - ale jeho funkcia v procese je trochu odlišná, hoci sa tiež opiera o výmenu tepla.

Plochý tepelný výmenník Ba-60-50 je riešením, ktoré umožňuje pripojenie tepelných čerpadiel s pomerne vysokým nominálnym výkonom k vykurovaciemu systému. Ak ide o tzv. vysokoteplotné systémy založené na radiátoroch, kde teplota zásobovania generovaná PC dosahuje približne 50 °C - môžu to byť čerpadlá s výkonom až 16-20 kW, a v prípade napájania extrémne nízkou teplotou (-> 30-35 °C) môžu byť čerpadlá s výkonom okolo 10 kW -12 kW.

Tepelné čerpadlo s glykolom - a doskový výmenník tepla

Tepelné čerpadlo s glykolom - zvyčajne ide o monoblok tepelného čerpadla, ktorej výrobca z dôvodov bezpečnosti vyžaduje použitie glykolu, konkrétne roztoku glykolu a vody. Zvyčajne výrobca pridáva tomuto požiadavku prísne pravidlá, čo znamená, že ak nezalejeme obvod TC roztokom glykolu a vody, môžeme stratiť záruku. Roztok glykolu a vody ako nepremrzajúca kvapalina samozrejme má za úlohu chrániť pred zamrznutím a v prípade výpadku prúdu, čo bráni procesu odmrazovania.

V takejto situácii sme postavení pred dilemu spojenia tepelného čerpadla s vykurovacím systémom. Priame spojenie by znamenalo nutnosť naplnenia celého inštalácie roztokom glykolu a vody - čo by znamenalo jeho prítomnosť v podlahe alebo radiátoroch. Nie je to odporúčané - nielen kvôli vyšším nákladom na médiá, ale predovšetkým kvôli horším vlastnostiam odovzdávania tepla glykolom. V takýchto prípadoch sa práve používa doskový výmenník tepla pre tepelné čerpadlo - aby sa celok rozdelil na dva okruhy a vykurovací systém sa naplnil tradične vodou. Môže to byť doskový výmenník Ba-60-50 - alebo jeden z menších modelov, vybraný v závislosti na nominálnom výkone tepelného čerpadla a plánovanej teplote zásobovania.

Možno hľadáte podobný výmenník, ale certifikovaný na prácu s plynnými médiami (vysokotlakovými) - skontrolujte:

Tepelný výmenník pre chladiace média Nordic Tec Ba-68-40 45 bar - kondenzátor pre tepelné čerpadlá 18-28 kW

Výmenník 100-200 kW - kotle s výkonom 100 kW

Model Nordic Tec Ba-60-50 má nominálny výkon až 200 kW pri vysokých teplotách napájania. Ide však o wýmenník s 100 kW pri parametroch zodpovedajúcich teplotám napájania tradičných kotlov. Tento typ výmenníka sa teda ideálne hodí na oddelenie uzavretých obvodov plynových kotlov s výkonom 100 kW, pri napájaní s kondenzáciou udržiavanou pod 50°C. Vzhľadom na skutočnosť, že niektoré kotly pracujú aj pri vyšších teplotách - napríklad medzi 50 a 60 °C - model Ba-60-50 je vhodný aj pre kotly s výkonom 120 kW, pokiaľ ide o typy kotlov napájaných peletami, ekohríbom alebo uhlím.

Na sklade 176 položky

Stav Nové

Echangeur thermique Ba-60 FR

Echangeurs de chaleur a plaque Nordic Tec Ba-60 fiche technique FRANCAIS / FRANS

Stiahnuť (993.69KB)

Warmtewisselaar Ba-60 NL

Nordic Tec Ba-60 warmtewisselaars technische fiche NEDERLAND

Stiahnuť (1.04MB)
