V tomto príspevku sa budeme zaoberať praktickou stránkou pripojenia/inštalácie UV lampy v domácnosti. Pôjde o návod s rozšíreným obsahom oproti základnému návodu priloženému k produktu. Ak máte na pripojenie UV lampu Nordic Tec - 16W, 25W, 30W alebo 55W - s žiaričmi od Philipsa - a máte ďalšie otázky, je veľmi pravdepodobné, že odpoveď nájdete v nasledujúcom návode.

Výber UV lampy na vodu do domácnosti - sterilizátory Nordic Tec

Predovšetkým, ak ste si zakúpili UV lampu s cieľom filtrácie alebo sterilizácie vody v domácnosti (v zmysle celej domácnosti), používajú sa na to lampy v rozsahu 25W, 30W alebo 55W. Takéto UV sterilizátory na vodu sa montujú na vstupe vody do domu, čo najbližšie k prívodu vody, ale už v budove. Menšie UV lampy, napríklad 16W, 11W a podobne, nebudú účinné pri sterilizácii celkového množstva vody v domácnosti.

UV lampy 25W môžu byť použité v bytoch alebo malých domkoch, podmienečne - je potrebné si uvedomiť, že musia byť použité v objektoch s malými prietokmi vody. Je tiež dôležité pamätať na prípojky, ktoré majú veľkosť 1/2", čo je často príliš malé na to, aby mohli sterilizovať vodu v dome, kde býva viac ako 1-2 osoby.

UV lampa do domácnosti - v praxi 30W 8 GPM alebo 55W 12 GPM

V praxi musí byť UV lampa do domácnosti najčastejšie lampa 30W 8 GPM alebo 55W 12 GPM. Sú to lampy s prípojkou 3/4" a s primeranou výkonnosťou na čistenie vody - aj v domácnostiach, kde býva viac osôb, aj na miestach, kde bolo zistené biologické znečistenie vody.

Pripojenie UV lampy - UV sterilizátora na vodu v dome

Toto téma rozoberieme krok za krokom, dôležitejšie alebo náročnejšie momenty zdokumentujeme fotografiami.

Výber miesta na montáž UV lampy v dome

UV lampa by mala byť pripojená čo najbližšie k prívodu vody, ale je to produkt na použitie vo vnútri budovy. Môže to byť kotolňa, sterilizátor nemá špeciálne požiadavky - aj keď sa odporúča, aby teplota bola samozrejme nad nulou. V prípade montáže UV lámp v neobývaných a v zime nevykurovaných domoch - určite bude potrebné vypustiť vodu z UV lampy, pretože jej zamrznutie spôsobí poškodenie.

Sterilizátor na vodu je potrebné namontovať, ako bolo spomenuté vyššie, čo najbližšie k prívodu vody, ale už v budove, ale za predbežnými filtrami budovy. Tie by mali byť správne vybrané, aby mechanicky chránili UV lampu. Pokiaľ hovoríme o lampe, ktorá sterilizuje napríklad jeden kohútik - vtedy je samozrejme potrebné k tejto veci pristupovať flexibilne.

Ak máme problém s tvrdou vodou - je potrebné zvážiť montáž zmäkčovačov vody. Prúdové zmäkčovače vody (galvanické články) na 3/4" alebo 1" nájdete v katalógu Nordic Tec.

Miesto na montáž UV sterilizátora na vodu musí byť ľahko dostupné, pretože približne raz ročne bude potrebné vykonať výmenu žiariča.

Miesto vybrané pre sterilizátor vody musí mať aj prístup k elektrickej sieti - sterilizátor je klasický elektrický produkt na 230V, teda vyžaduje prítomnosť elektrickej zásuvky.

Kontrola obsahu balenia s UV lampou

Po otvorení krabice so sterilizátorom na vodu je potrebné skontrolovať, či sú všetky prvky obsiahnuté v sade. Určite musí byť prítomná oceľová tuba sterilizátora, dve ochranné tuby z hrubej lepenky (v ktorých sa nachádzajú - UV-C žiarič a kremená tuba), napájací zdroj s čiernou elektrickou zástrčkou, ďalší kábel pre UV žiarič (zvyčajne modrej farby, menej často inej farby), nástenné upevňovacie držiaky, o-krúžky (silikónové tesnenia - minimálne 2 ks).

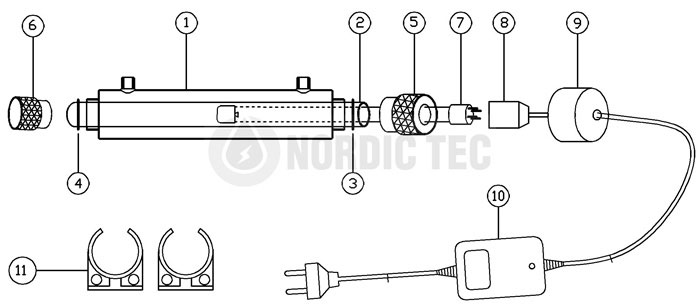

Obsah sady UV lampy na vodu značky Nordic Tec

1. Oceľová tuba - hlavná časť UV filtra, do ktorej vložíme UV-C žiarič Philips atď. Cez túto tubu bude pretekať voda, ktorá bude podliehať sterilizácii.
2. Kremenná tuba (tiež tubus) - bude chrániť UV žiarič pred vodou. Treba dávať pozor na rozbitie tuby, pred montážou by mala byť vyčistená, pokiaľ možno bez prachu, nečistôt a odtlačkov prstov. Pred montážou sa uistite, že tuba nie je prasknutá.
3. O-krúžky - silikónové tesnenia, ktoré budú nasadené na kremennú tubu našej UV lampy. Bez nich nie je správna montáž možná. Vo väčšine modelov našich lámp sú potrebné 2 tesnenia (s výnimkou najmenších modelov lámp).
4. Druhý o-krúžok nasadený na opačný koniec kremennej tuby.
5. Otvorená koncovka/matka - pre oceľovú tubu sterilizátora UV. Nasadíme ju z tej strany, kde bude UV žiarič pripojený k napájaciemu zdroju. Z tohto dôvodu má vo vnútri otvor.
6. Uzavretá koncovka/matka pre oceľovú tubu našej UV lampy - bude nasadená na opačnom konci. Treba ju namontovať tesne - v súlade s pravidlami tesnenia závitov.
7. UV žiarič, tiež nazývaný UV-C žiarič - aktuálne používame žiariče značky Philips, vyrábané v Európe, najčastejšie vo fabrike Philips v Poľsku. V aktuálnych modeloch ponúkame ultrafialové žiariče s 2 pinmi na každej strane.
8. Zásuvka na pripojenie UV žiariča. V aktuálne ponúkaných modeloch UV lámp na vodu značky Nordic Tec je navyše priložený modrý kábel (niekedy inej farby), ktorý treba pripojiť k tejto zásuvke (má tam vhodný slot). Pripojený kábel k zásuvke umožní pripojenie druhého konca žiariča, keďže má piny na každom konci.
9. Kryt zásuvky. Nie je to tesnenie pre UV lampu, ako si mnohí na prvý pohľad myslia. Za tesnenie sú zodpovedné o-krúžky a správne namontovaná matka podľa pravidiel tesnenia závitov. Kryt zásuvky má chrániť pripojenie žiariča pred prachom a vlhkosťou v ovzduší.
10. Napájací zdroj UV lampy - tzv. Ballast - s elektrickou zástrčkou na pripojenie do siete - 230V.
    ✅ Pripomíname základné bezpečnostné pravidlo používania UV žiarenia - UV lampu by sme mali zapínať len vtedy, keď je žiarič umiestnený v sterilizátore (v oceľovej tube, aby sme predišli expozícii očí a pokožky UV žiareniu).
11. Nástenné upevňovacie držiaky. V sade sú 2 kusy na zavesenie UV lampy na stenu.
    DÔLEŽITÉ - ✅ DRŽIAKY MAJÚ LEN PODPORNÚ FUNKCIU - lampa sa musí opierať o pevné trubky. Ak sa rozhodneme pre montáž na hadice, ktoré ju dodatočne zaťažia, musíme kúpiť ďalšie upevňovacie prvky na montáž UV lampy na stenu.

Príprava UV žiariča a kremennej tuby - začiatok montáže UV filtra na vodu

Kremennú tubu a UV žiarič je potrebné chytať veľmi opatrne ✅. Odporúča sa používať rukavice, aby sme na skle nezanechávali odtlačky prstov. Žiarič UV a sklenenú tubu je potrebné vyčistiť čírym alkoholom pomocou handričky. Zanechané odtlačky prstov môžu znížiť účinnosť UV žiarenia a v prípade žiariča môžu dokonca viesť k jeho rýchlemu prehoreniu. (Podobný jav sa vyskytuje aj pri automobilových žiarovkách).

Keď sú žiarič pre našu UV lampu a kremenná tuba čisté, prejdeme k montáži.

Pripravujeme reakčnú komoru - teda oceľovú tubu UV filtra na vodu

Začíname od odskrutkovania matíc, ktoré sú zvyčajne dodávané na závitoch UV filtra. Odskrutkujeme obe matice - otvorenú aj uzavretú.

Nasadzujeme o-krúžky na kremennú tubu UV lampy na vodu

Ďalej musíme nasadiť o-krúžky, teda silikónové tesnenia, na kremennú tubu našej UV lampy. Začíname s nasadením tesnenia na otvorenú koncovku sklenenej tuby - vo vzdialenosti približne 12 mm od jej okraja, ako ukazuje nasledujúca fotografia.

Vkladáme kremennú tubu do vnútra UV sterilizátora - teda do oceľovej tuby

Táto činnosť vyžaduje veľkú opatrnosť, musíme dávať pozor, aby sme nepoškodili sklenenú kremennú tubu. Mala by byť vložená tak, aby jej koncovka vyčnievala na druhej strane UV sterilizátora. Tento postup dokumentujú nasledujúce fotografie.

Vyššie uvedená aktivita - to znamená, vloženie kremennej trubice do UV žiarovky vyžaduje vysokú opatrnosť a zameranie.

Keď ukončíme činnosť a kremenná tuba bude ukrytá vo vnútri reakčnej komory - teda nášho UV sterilizátora - uvidíme pohľad podobný tomu na vyššie uvedenej fotografii. Kremenná tuba nebude úplne ukrytá, ale usadí sa na silikónovom tesnení. Je veľmi dôležité, aby bolo tesnenie umiestnené vo vhodnej vzdialenosti od okraja sklenenej tuby. Vtedy ďalší bod inštalácie UV lampy na vodu prebehne bez komplikácií.

Nasadzujeme silikónové tesnenie na vyčnievajúcu stranu UV lampy - uzavretý koniec sklenenej tuby

Nasadíme o-krúžok (tesnenie) na uzavretý koniec sklenenej tuby, ktorá vyčnieva z opačnej strany oceľovej tuby.

Ak je vyčnievajúca časť sklenenej tuby príliš krátka na to, aby na ňu bolo možné nasadiť tesnenie, znamená to, že tesnenie na otvorenom konci tuby je umiestnené príliš nízko (teda v príliš veľkej vzdialenosti od okraja tuby). V takom prípade sa musíte vrátiť k nasadeniu prvého tesnenia, pripomíname, že by malo byť vo vzdialenosti približne 1,2 cm od okraja tuby (teda od otvoru pripraveného na UV žiarič).

Po správnom nasadení tesnenia na uzavretý koniec kremenného tubusu uvidíte pohľad ako na nasledujúcej fotografii.

Dotiahnutie uzavretej matice - na UV filter na vodu

Vykonáme činnosť zobrazenú nižšie na fotografii - teda musíme naskrutkovať uzavretú maticu na oceľový sterilizátor. Uzavretá matica by mala byť umiestnená na mieste, kde sa nachádza uzavretý koniec sklenenej tuby. Mnoho ľudí sa spolieha na silikónové o-krúžky ako tesnenia a nevenuje pozornosť tesneniu závitov pri dotiahnutí matice. My však odporúčame dotiahnuť maticu podľa zaužívanej praxe v hydraulike pre tesné spojenie závitov - teda použitie napríklad lepidla alebo ľanu.

✅ Dôležité - maticu dotiahneme pomaly a s citom, aby sme nepoškodili sklenenú tubu.

Pripomíname, že dotiahnutie matíc UV lampy musí prebiehať s citom, aby sa ochránila kremenná tuba.

Nasadzujeme otvorenú maticu - z druhej strany UV lampy

Vykonáme tú istú činnosť z druhej strany UV lampy. Teda - naskrutkujeme otvorenú maticu z tej strany, kde vyčnieva otvorený koniec sklenenej tuby - do ktorej neskôr vložíme žiarič UV lampy.

Pripomíname, že závit sa oplatí starostlivo utesniť a maticu dotiahnuť pomaly, aby sa nepoškodil o-krúžok ani tuba.

Pripájanie žiariča k UV lampe na vodu | nordictec-shop.sk

Pripomíname, že UV žiarič by mal byť vopred vyčistený handričkou a čírym alkoholom a na skle by nemali byť zanechané odtlačky prstov (hrozí rýchle prepálenie žiariča - aj krátko po inštalácii). Preto sa odporúča používať rukavice, ako je uvedené na priložených fotografiách v návode.

Najprv treba spojiť modrý kábel so zásuvkou žiariča (nachádza sa tam príslušný konektor). Uistíme sa, že je pevne spojený, aby bol obvod uzavretý. Potom zapojíme žiarič z jednej strany do zásuvky. Dva piny na druhej strane spojíme so zostávajúcim koncom modrého kábla. Možno v niektorých sadách má kábel inú farbu ako modrú - nemá to technický význam, princíp pripojenia je rovnaký. Žiarič musí byť pripojený z oboch strán, inak nebude emitovať UV žiarenie, teda nebude fungovať.

Na tomto mieste rozptyľujeme pochybnosti - mnoho ľudí sa pýta, či môže byť modrý kábel tak blízko UV žiariča, či sa neroztopí, alebo nepoškodí vplyvom teploty emitovanej UV žiarením. Uisťujeme vás, že toto riešenie je osvedčené a naša firma ho používa od roku 2012. Je bezpečné a nehrozí poškodenie kábla, ktorý je odolný voči teplotám.

Po správnom pripojení žiariča z oboch strán bude vyzerať tak, ako na nasledujúcej fotografii.

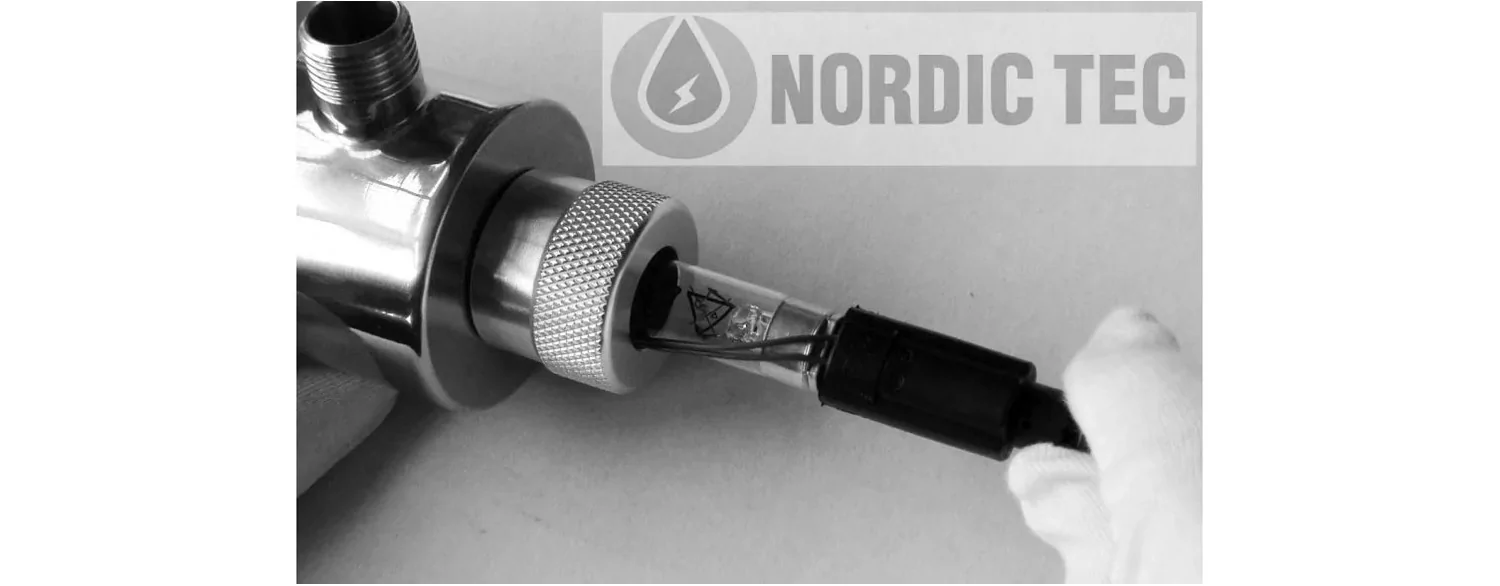

Vkladáme žiarič do UV lampy - teda do otvorenej tuby

Pri zachovaní maximálnej opatrnosti vkladáme pripojený žiarič do nášho systému UV lampy - z otvorenej strany kremennej tuby. Žiarič vkladáme do UV lampy tak, aby kábel s napájacím zdrojom zostal vonku.

Stiahneme dolu kryt elektrickej časti UV lampy

Na záver opatrne stiahneme kryt zásuvky UV lampy, ktorý má dlhodobo chrániť napájanie žiariča pred prachom a vlhkosťou. Ak boli závity správne (teda tesne) spojené, máme pripravený systém UV lampy na vodu, ktorý bude potrebné pripojiť do vodovodnej siete.
Nižšie uvádzame UV lampu s nasadeným krytom elektrickej časti.

Montáž systému UV lampy na vodu - pripojenie do siete

Pripomíname, že miesto montáže alebo inštalácie UV lampy na vodu musí byť prístupné aj neskôr - teda musíme k nemu mať ľahký a neobmedzený prístup v prípade potreby napríklad výmeny žiariča v našom sterilizátore vody.

UV lampa na vodu môže byť montovaná vertikálne alebo horizontálne.

Pripomíname, že sa musíme uistiť, že lampa je na stene stabilne a trvalo namontovaná. Ak ju montujeme na pružné hadice namiesto na pevné tvrdé rúry, nemôžeme sa spoliehať iba na držiaky dodané v sade, ale musíme v hydraulickom obchode dokúpiť ďalšie objímky.

Prvé spustenie UV sterilizátora a otvorenie vody

Pred spustením systému musíme mať istotu, že všetky hydraulické spojenia sú správne pripojené. Smer prietoku vody cez UV-C lampu je ľubovoľný.

Najprv otvoríme vodu pri ešte nepripojenej lampe do siete a skontrolujeme tesnosť nášho pripojenia, ako zo strany prípojok vody, tak aj matíc nášho UV sterilizátora.

Ak je všetko v poriadku, necháme vodu tiecť ešte minútu alebo dve, aby voľne vypláchla potenciálne zvyšky prachu z vnútra lampy.

Keď sme si istí, zapojíme UV lampu do siete, teda spustíme sterilizáciu vody.

Montáž obtoku pri UV lampe na vodu - voliteľné

Montáž obtoku pri tomto type zariadenia je odporúčaná, aj keď nie nevyhnutná. Umožní však prípadné servisovanie UV lampy bez vypúšťania vody z celého systému. Skôr či neskôr určite nastane potreba servisných úkonov, ako je výmena žiariča alebo čistenie sklenenej tuby.

Nižšie je schéma pripojenia UV lampy na vodu s viditeľným obtokom.

Na schéme vidno aj filtre chrániace lampu. Môžete prípadne pridať galvanický zmäkčovač vody, ak máte mimoriadne tvrdú vodu. Ochráni oceľovú tubu a zabráni usadzovaniu vodného kameňa na kremennej tube, čo by sťažovalo sterilizáciu vody (vyžaduje si to čistotu a priehľadnosť).

Výmena žiariča v UV lampe na vodu Nordic Tec

Výmena žiariča je nevyhnutnou činnosťou v systéme UV lampy na vodu Nordic Tec. Filtrácia vody je založená na ortuťovom žiariči značky Philips, ale ani najlepšia značka nezabezpečí, že žiarič bude sterilizovať vodu celé roky. Zvyčajne lampy pracujúce v nepretržitom režime 24/7 (vypínané iba počas dlhšieho odchodu domácich na viac ako 1-2 dni) - vyžadujú výmenu žiariča približne po roku.

Výmena žiariča prebieha v podstate rovnako ako jeho montáž. Odkazujeme preto na predchádzajúce body návodu.

Systém práce UV lampy - UV filtrov na vodu

Častou otázkou je, jak pracuje UV lampa, aky je systém práce UV filtrov na vodu, kdy se zapíná, zda pracuje pouze při průtoku vody apod.

Zapíná se UV lampa, když teče voda, nebo pracuje neustále?

Definitivně UV lampa pracuje neustále, tj. v režimu 24/7 - pokud má být účinná úprava vody UV-C paprsky. Philips žárovka je k tomu určena a není to problém. Pro žárovku je škodlivější časté vypínání a zapínání než její nepřetržitý provoz.

Co nesmíte dělat (vede to k rychlejšímu spálení žárovky)

• Nesmíte vypínat UV lampu na krátké několikahodinové období - nevypínáme sterilizátor na noc, na dobu, kdy jdeme do práce apod. Abychom UV lampu vypnuli a zablokovali sterilizaci vody, neměli bychom být doma déle než 1 nebo 2 dny (např. na víkendový výlet).
  Nesmíte synchronizovat spínač lampy např. s hydrokorem - to může poškodit žárovku už po několika dnech.

Musíme přijmout fakt, že vypnutá lampa nepředstavuje bariéru pro E-Coli a jiné kontaminace vody, které se mohou dostat do našeho vodního systému.

Musíme také přijmout, že sterilizace vody vyžaduje spotřebu elektrické energie - a je třeba to vzít v úvahu při nákupu. Spotřeba energie UV lampou není gigantická a na ní není reálné úspory dosáhnout.

Môže UV lampa zohrievať vodu?

Môžete si všimnúť jav zahrievania vody UV lampou, ak voda stojí v sterilizátore po určitý čas. Ide o vedľajší jav, ktorý nie je nebezpečný. Zohreje sa iba malé množstvo vody (ktorá stála v oceľovej trubici). Stačí na chvíľu pustiť kohútik, aby začala tiecť studená voda.

Zahrievanie vody UV lampou nemôže spôsobiť poškodenie sterilizátora, žiarovky atď. Ultrafialové žiarenie tiež nedokáže priviesť vodu k varu, takže by sa tento jav mal považovať za bezvýznamný vedľajší účinok. Najčastejšie sa s tým stretávame ráno, keď voda v sterilizátore stála celú noc.

______________

Málokto vie, že UV sterilizátory sú technológiou známou už od 19. storočia - dozviete sa viac na našom blogu.
