V nasledujúcom článku vám všeobecne vysvetlíme, čo je spätný ventil a akú funkciu plní spätný ventil v našej inštalácii. Stručný prehľad základných informácií.
Schéma konštrukcie spätného ventilu s označeným smerom prietoku vody
Spätný ventil je veľmi malé, nenápadné zariadenie, ktoré sa zvyčajne montuje v kúrenárskych inštaláciách, kde tečie voda - napríklad v domácich inštaláciách ústredného kúrenia. Jeho hlavnou úlohou je ovplyvňovať cirkuláciu - alebo jednoduchšie povedané - prietok vody v inštalácii ústredného kúrenia takým spôsobom, aby voda vždy tiekla len jedným, želaným smerom a nevracala sa späť (návrat vody v inštalácii je nežiaduci a dokonca nebezpečný pre niektoré jej komponenty). Teoreticky správny smer prietoku zabezpečujú obiehové cerpadla ústredného kúrenia, ale v niektorých prípadoch je vhodné túto otázku dodatočne zabezpečiť montážou spätného ventilu. Vracajúca sa voda môže byť pre našu inštaláciu škodlivá a my môžeme mať preto nedostatočne vyhriaty dom. Ak máme spätný ventil umiestnený na správnom mieste v inštalácii, máme istotu, že sa voda nevráti.
Zhrnutie: Spätný ventil slúži na zabezpečenie správneho smeru prietoku vody. Je vhodné ho nainštalovať napríklad na vstupe vody do domu.
Ako je to znázornené na vyššie priloženom schéme - vďaka konštrukcii spätného ventilu sa môže otvoriť pod tlakom kvapaliny, aby umožnil prietok (v smere, ktorý si želáme), ale zároveň blokuje otvorenie ventilu v opačnom smere. Schéma konštrukcie spätného ventilu, ktorú sme predstavili, je veľmi zjednodušená, pretože existujú spätné ventily rôznych konštrukcií a typov. Všeobecne však princíp fungovania blokády spätného toku vody je identický a opiera sa o využitie jednoduchých zákonov fyziky a tlakového mechanizmu vyvolaného vodou.
Momentálne nie je k dispozícii
Blokácia spätného toku vody je jeho najdôležitejšou funkciou, ale celý zmysel montáže spätného ventilu sa v nej nekončí. V skutočnosti v mnohých inštaláciách ústredného kúrenia bez spätného ventilu sú obiehové čerpadla vystavené rýchlejšiemu opotrebovaniu - preto by sa spätný ventil mal považovať za doplnok, ktorý má pozitívny vplyv na ostatné prvky inštalácie a ich dlhovekosť. Malý spätný ventil je síce drobnosť, ale drobnosť, ktorá pomáha chrániť naše peniaze investované do vykurovania.
Nie je povedané, že bez spätného ventilu by obehové čerpadlo nemalo fungovať, ale predpokladá sa, že v inštalácii so spätným ventilom by mala mať dlhšiu životnosť, keďže je menej vystavená poruche (pretože nemusí pracovať proti tlaku spätne sa vracejúceho média). Všetci vieme, čo znamená porucha obehového čerpadla v zime a nikto z nás si to neprial.
Vracajúca sa voda môže bohužiaľ ovplyvniť, že prietok nebude správne rozdelený po jednotlivých obvodoch. Problém sa týka častejšie rozsiahlych inštalácií a viacpodlažných budov, ale môže sa vyskytnúť aj v prízemných domoch, ktoré nie sú rozdelené na viaceré vykurovacie obvody. Vracajúca sa voda spôsobuje stratu tlakov v niektorých častiach systému - a tým nedohriate časti inštalácie, do ktorých nedosahuje dostatočné množstvo horúcej vody.
V extrémnych prípadoch je potrebné takýto obvod rozdeliť na 2 menšie systémy (v ktorých budú pracovať 2 obiehové pumpy). Na to sa používajú hydraulické anuloidy - ale tiež výmenníky tepla (ak má byť systém rozdelený na 2 úplne od seba oddelené časti). Veľmi často však namiesto investície do výmenníkov tepla alebo hydraulických anuloidov (tu sa dozviete viac o tomto riešení) - postačí namontovať jednoduchý spätný ventil - ktorý nota bene by mal byť inštalovaný pri zriaďovaní servisu.
Samozrejme, spätný ventil je bezúdržbové zariadenie, o ktorom po montáži zabúdame. Vieme si predstaviť situáciu, že mnohí jeho užívatelia-laici, ktorí ho majú vo svojej inštalácii, si to neuvedomujú, keďže od A do Z zverili inštaláciu profesionálnemu vykonávateľovi. Ak nemáme problémy s inštaláciou - vlastne sa o spätný ventil nemusíme zaujímať, určite po mnoho rokov.
Naše informácie tu majú orientačný a všeobecný charakter, diskutujeme o často sa vyskytujúcich prípadoch. Je dôležité pamätať na to, že umiestnenie spätného ventilu v inštalácii by malo byť rozhodnutím odborníka, ktorý videl a pozná danú inštaláciu.
Dôležitou otázkou môže byť ochrana zariadení, ktoré sú súčasťou inštalácie ústredného kúrenia. Napríklad sa odporúča montáž pri hydroforoch, ak máme vodu z vlastnej studne. Vtedy ventil nainštalovaný medzi hydroforom a čerpadlom - ochráni hydrofor pred možnou spätnou vlnou, čo môže byť veľmi výhodné pre jeho technickú efektivitu, najmä z dlhodobého hľadiska. Navyše - spätný ventil na takom mieste môže zohrať pozitívnu úlohu v prípade poruchy čerpadla (alebo v prípade výpadku zdroja energie čerpadla, ak nemáme akumulátory udržujúce jeho prácu). Teplý systém je schopný do značnej miery pracovať gravitačne, ale v tomto prípade spätný ventil veľmi podstatne túto prácu podporí. Možno teda počítať s tým, že v prípade poruchy - kúrenie bude do veľkej miery naďalej fungovať gravitačne, udržiavajúc teplotu v dome.

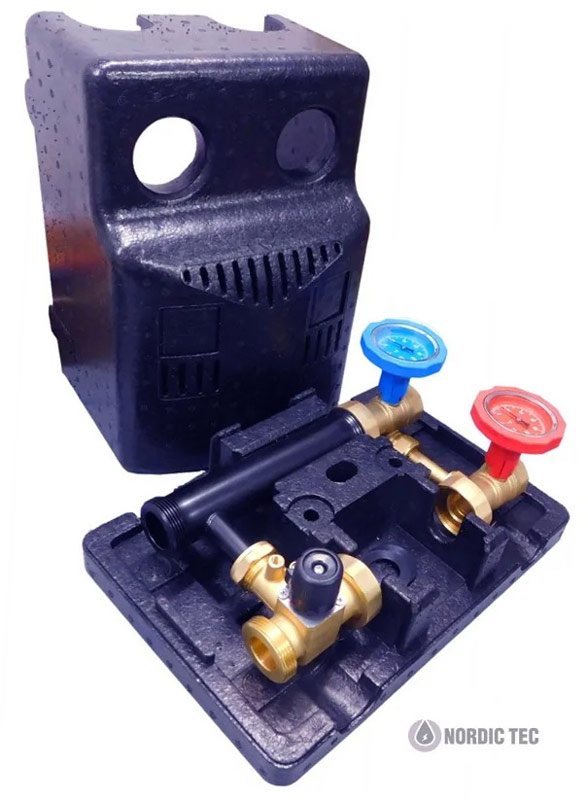

Spätný ventil sa tiež často vyskytuje ako súčasť čerpadlových skupín, veľmi často na studenej strane. Jeho úlohou je podporiť prácu tohto konkrétneho obiehu vody pred návratom do kotla, aby sa predišlo zastojom vody v kotli a prehriatiu systému. Na nasledujúcich fotografiách, hoci nie je vidieť, nachádza sa pod modrým teplomerom, tesne pred ručným uzatváracím ventilom.
Zaužívané je, že ide o spätný ventil na vodu - ale môže slúžiť aj pre iné médiá, samozrejme za predpokladu, že výrobca daného výrobku povoľuje takéto použitie.
Spätný ventil je mimoriadne dôležitým prvkom v inštaláciách s vodou, ale jeho úloha sa neobmedzuje iba na prácu s vodou. Hoci bol pôvodne používaný hlavne vo vodovodných systémoch, dnes nájde uplatnenie s rôznymi médiami. V priemyselných aplikáciách sa tiež vyskytujú spätné ventily pre iné médiá ako voda. Napríklad pre plyn, chladiace médium, freón, glykol atď. Z technického hľadiska si môžeme predstaviť využitie tejto zásady fungovania takmer s každým médiom, a budú to len drobné konštrukčné rozdiely.
