Trubkový výmenník tepla - všetko, čo stojí za to vedieť

Trubkový výmenník tepla, známy tiež ako plášťovo-trubkový alebo bazénový výmenník tepla, je neoddeliteľnou súčasťou procesov výmeny tepla v priemysle. Skladá sa z rúr, ktoré umožňujú prietok látok, a vonkajších obalov, tvoriacich plášť. Vďaka tomuto riešeniu je tepelná energia prenášaná medzi dvoma rôznymi látkami. Tento výmenník nachádza široké uplatnenie v rôznych odvetviach, ako je chemický priemysel, energetika alebo potravinárstvo. Výkonnosť produkcie aj bezpečnosť procesov často závisia od správneho fungovania trubkového výmenníka tepla. Preto stojí za to poznať jeho princípy fungovania a výhody, ktoré môže priniesť v priemysle. Zistite viac z nasledujúceho článku.

Na čo slúži trubkový výmenník tepla?

Trubkový výmenník tepla slúži na efektívnu výmenu tepla medzi kvapalinami s rôznymi teplotami. Je to zariadenie pozostávajúce z rúr, cez ktoré pretekajú dva nezávislé prúdy kvapalín. Jeden prúd je o vyššej teplote a druhý o nižšej. Výmena tepla prebieha prostredníctvom vedenia a prenosu tepla medzi týmito kvapalinami.

Trubkový výmenník tepla môže byť použitý v rôznych odvetviach, ako je chemický priemysel, energetika alebo potravinársky priemysel. Používa sa na chladenie, ohrev alebo rekuperáciu tepla. Vďaka tomuto zariadeniu je možná optimalizácia tepelných procesov a zvýšenie energetickej efektívnosti v mnohých priemyselných aplikáciách, o čom píšeme podrobnejšie v nasledujúcom odseku.

Trubkový výmenník tepla - použitie v priemysle a nielen tam

Trubkový výmenník tepla je zariadenie, ktoré nachádza široké uplatnenie v rôznych odvetviach priemyslu. Jednou z hlavných oblastí, kde je nevyhnutný, je chemický priemysel. Výmenníky tohto typu sa používajú na:

reguláciu teploty počas chemických reakcií,
destiláciu (oddeľovanie látok vďaka rozdielu teplôt ich varu),
fázovú konverziu (zmenu skupenstva),
sušenie chemických látok,
rekuperáciu energie vznikajúcej v chemických procesoch.

Ďalším sektorom, v ktorom sa tieto zariadenia využívajú, je potravinársky priemysel. Trubkové výmenníky tepla pomáhajú v nasledujúcich procesoch:

pasterizácia,
chladenie a ohrev produktov,
kryštalizácia (napr. cukru alebo čokolády),
odparovanie a koncentrácia (napr. ovocných štiav, mlieka),
rekuperácia tepelnej energie z vedľajších produktov vznikajúcich počas výrobných procesov.

Okrem toho sú trubkové výmenníky tepla nezastupiteľné v ropnom a plynárenskom priemysle. Slúžia na efektívne kondenzovanie a odparovanie látok, ako je ropa alebo zemný plyn. Tento proces je nevyhnutný pri ťažbe, spracovaní a preprave týchto surovín.

Vďaka rôznym aplikáciám hrajú trubkové výmenníky tepla kľúčovú úlohu v efektívnom fungovaní mnohých odvetví priemyslu. Stojí tiež za zmienku nepriemyseľné využitie trubkových výmenníkov.
✅ Tieto zariadenia sú tiež ideálne na ohrev vody v bazénoch.

Výmenník tepla bazénový oceľový Nordic Tec B55 16 kW

B55

173.5

View

Výmenník tepla bazénový oceľový Nordic Tec B85 25kW

B85

188.5

View

Výmenník tepla bazénový oceľový Nordic Tec B155 50 kW

B155

205

View

Trubkový výmenník tepla - konštrukcia

Trubkový výmenník tepla je zariadenie používané na prenos tepla medzi dvoma kvapalinami. Skladá sa z valcového plášťa s tenkostennými rúrami umiestnenými v ňom. Táto konštrukcia poskytuje väčšiu plochu na výmenu tepla, čo prispieva k efektívnejšiemu prenosu tepelnej energie medzi kvapalinami. Trubkové výmenníky tepla sú široko používané v rôznych odvetviach, ako je chemický priemysel, potravinársky priemysel alebo energetika. Môžu byť využívané na vykurovanie, chladenie alebo rekuperáciu tepla. Vďaka svojej konštrukcii a vlastnostiam sú trubkové výmenníky tepla mimoriadne efektívnym a populárnym riešením umožňujúcim kontrolu teploty tekutých médií v rôznych technologických procesoch. Nižšie sa nachádza opis jednotlivých konštrukčných prvkov trubkového výmenníka tepla.

Rúrky v plášťovo-trubkovom výmenníku tepla

Rúrky v plášťovo-trubkovom výmenníku tepla sú kľúčovým prvkom v procese výmeny tepla. Konštrukcia rúr závisí od pracovných podmienok, preto sa na ich výrobu používajú rôzne materiály. Oceľ sa bežne používa vďaka svojej trvanlivosti a odolnosti voči korózii. Niklové zliatiny sa využívajú v prípade agresívnych chemických podmienok. Medené zliatiny sú preferované vďaka svojej vysokej tepelnej vodivosti. Naopak, titánové zliatiny sa používajú v náročných pracovných podmienkach, kde je dôležitá mechanická pevnosť a odolnosť voči vysokým teplotám. Vďaka rôznym materiálom použitým v rúrach je možné dosiahnuť optimálnu činnosť výmenníka tepla v rôznych podmienkach.

Plášť trubkového výmenníka tepla

Plášť trubkového výmenníka tepla je prvkom valcovitého tvaru, ktorý obklopuje rúrky a vytvára komoru. Vďaka prúdeniu médií dochádza k výmene tepla. Samotná štruktúra plášťa, niekedy v kombinácii s prepážkami, umožňuje lepšie miešanie médií a urýchľuje proces výmeny tepla. Okrem toho trubkové výmenníky znižujú riziko tvorby usadenín a zanášania, čo prispieva k dlhšej životnosti zariadenia, čím získavajú hlavnú výhodu oproti doskovým výmenníkom. Plášť trubkového výmenníka tepla je mimoriadne dôležitým prvkom v procese efektívnej výmeny tepla.

Príruby v trubkovom výmenníku tepla

Príruby v trubkovom výmenníku tepla sú krátke potrubia, ktoré spájajú plášť alebo hlavy s rúrkami. Prívodnými prírubami je médium dodávané do výmenníka. Odtokovými prírubami médium vystupuje z trubkového výmenníka.

Výmenník tepla bazénový oceľový Nordic Tec B210 61kW

B210

239.99

View

Výmenník tepla bazénový oceľový Nordic Tec B300 88kW

B300

284.99

View

Výmenník tepla bazénový oceľový Nordic Tec B360 105kW

B360

334.99

View

Trubkový výmenník tepla - princíp fungovania, príklad

Trubkový výmenník tepla je zariadenie slúžiace na efektívny prenos tepla medzi dvoma rôznymi médiami bez ich priameho kontaktu a miešania. V našom príklade sa pozrieme na veľmi typický prípad, ktorý sa často vyskytuje v priemysle.

V výrobnom procese minerálny olej prekračuje povolenú teplotu. Ak ho chceme ochladiť, môžeme použiť výmenník, napríklad trubkový výmenník tepla. Chladiacou kvapalinou v tomto prípade môže byť studená voda, ktorá prúdi cez rúrky výmenníka tepla. Rozohriaty olej cirkuluje v druhom okruhu (plášťovom) - po vonkajšej strane rúrok. Horúci olej, prúdiaci cez výmenník tepla, odovzdáva teplo cez povrch rúrok vode s nižšou teplotou. Prepážky nachádzajúce sa v trubkovom výmenníku zvyšujú turbulenciu prúdenia tekutiny, a tým aj efektivitu výmeny tepla.

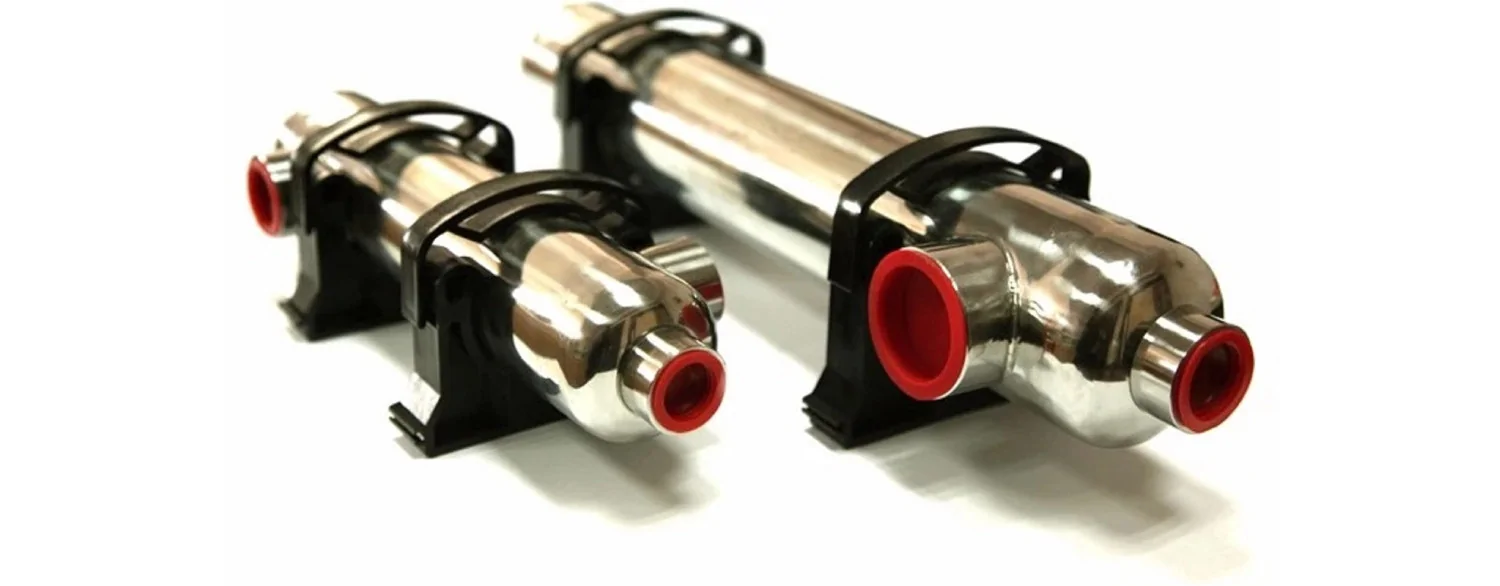

Bazénový výmenník ako príklad trubkového výmenníka

Bazénový výmenník je dobrým príkladom trubkového výmenníka. Slúži na ohrev vody v bazéne. Bazénové výmenníky môžu byť vyrobené z rôznych materiálov, ako je titán alebo nerezová oceľ (316L). Oba tieto materiály sú odolné voči korózii (titán aj v prostredí morskej/slanej vody), čo je dôležité pri použití v bazénoch. Vďaka trubkovej štruktúre bazénový výmenník zabezpečuje efektívnu výmenu tepla medzi vykurovacím médiom a ohrievanou vodou. To z neho robí účinné a efektívne riešenie na ohrev vody v bazéne.
