Výmenník tepla a princípy jeho fungovania

Ak chcete zistiť, ako funguje výmenník tepla a na čo sa používa, pozývame vás na prečítanie nižšie uvedeného článku. Výmenník tepla je zariadenie, ktoré umožňuje efektívnu výmenu tepla medzi dvoma látkami s rôznou teplotou. Je to obzvlášť užitočné v systémoch centrálneho kúrenia, kde sa teplo prenáša z radiátorov do vzduchu v miestnosti. Vďaka výmenníku tepla je možné dosiahnuť optimálnu teplotu v každej miestnosti, niekedy dokonca znížiť spotrebu energie, čo sa prejavuje úsporami. Dozviete sa viac a skontrolujte, ako funguje platňový výmenník tepla.

Teória tepelnej vodivosti vo výmenníku tepla

Prenos energie vo výmenníku tepla je založený na zákonoch fyziky. Hlavným princípom, na ktorom je založená funkcia každého výmenníka tepla, je fakt, že teplo vždy prechádza od teplejšieho média k chladnejšiemu. Aby došlo k prenosu tepla a k vyrovnaniu v systéme, je nutný teplotný rozdiel medzi dvoma médiami.

Tekutina, čiže kvapalina alebo plyn s vyššou teplotou, odovzdáva svoje teplo tekutine s nižšou teplotou. Tento proces má za cieľ vyrovnať teploty a udržať stabilnú teplotu v systéme výmeny tepla. Transport tepla v akejkoľvek výmenníku prebieha prenosom vnútornej energie z jedného materiálu do druhého prostredníctvom vedenia.

Princíp fungovania akéhokoľvek výmenníka tepla

Výmenník tepla je zariadenie, ktorého úlohou je prenos tepla z jedného média do druhého. Rozlišujeme dva základné typy výmenníkov tepla:

• priame - v ktorých oba média majú medzi sebou priamy kontakt (napríklad priemyselná chladiarenská komínová veža, kde sa voda chladí v dôsledku priameho kontaktu s vzduchom),
• nepriame - kde dochádza k výmene tepla medzi médiami bez ich priameho kontaktu (médiá sú od seba oddelené napríklad kovovou platňou - ako v doskovom výmenníku tepla).

V nasledujúcich odsekoch odpovieme na otázku, čo to je, na čo slúži a ako funguje doskový výmenník tepla.

Doskový výmenník tepla - čo je to za zariadenie?

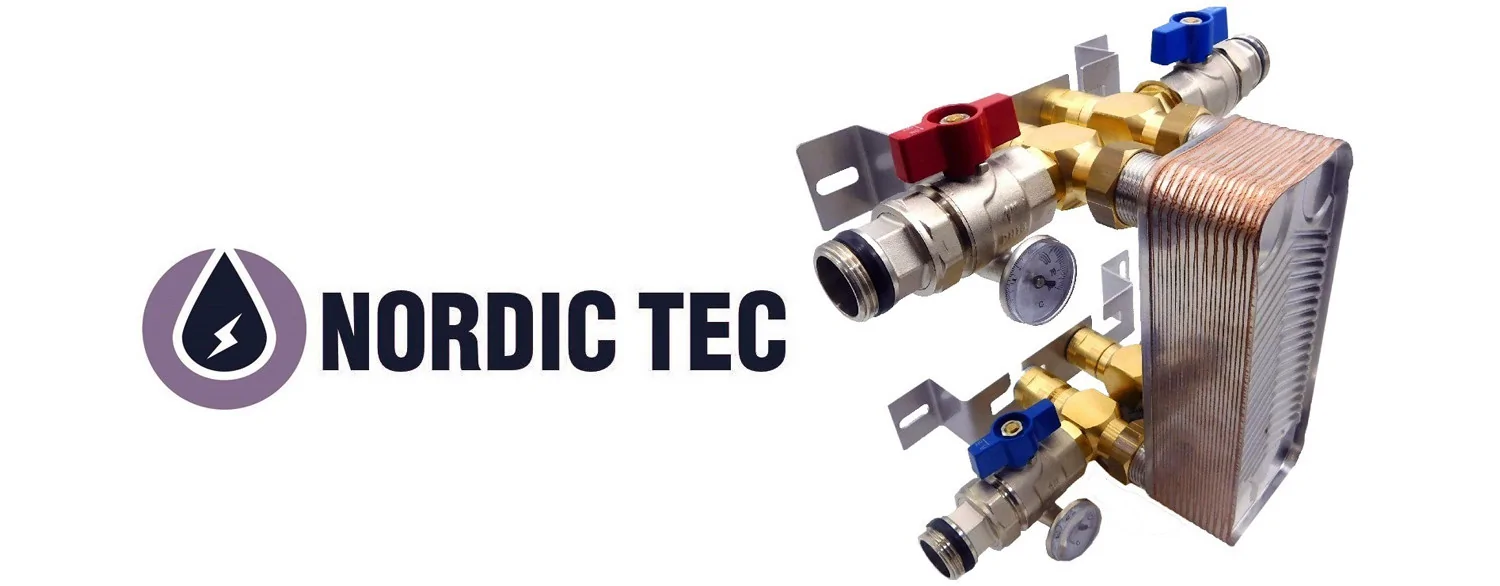

Doskový výmenník tepla je zariadenie, ktoré umožňuje efektívnu výmenu tepla medzi kvapalinami rôznej teploty. Fungovanie tohto zariadenia je založené na procesoch konvekcie a vedenia tepla. Skladá sa zo série tenkých dosiek z ktorých každá má špeciálne navrhnutú štruktúru. Steny týchto platní sú spájkované (s použitím meďnatých spájok s vynikajúcim tepelným vedením) alebo skrutkované spolu, čím vytvárajú kanály, cez ktoré pretekajú kvapaliny.

• O procese výroby doskových výmenníkov sme písali v inom článku - pozrite si to.

Doskový výmenník je vyrobený z kvalitnej nerezovej ocele 316L, ktorá zabezpečuje dlhú životnosť a odolnosť voči korózii. Vďaka svojej konštrukcii a použití vhodných materiálov je doskový výmenník tepla spoľahlivým nástrojom pre efektívny prenos termálnej energie.

Doskový výmenník tepla - princíp fungovania

Doskový výmenník tepla je zariadenie používané v kúrenárskych a chladiacich systémoch, ktoré umožňuje efektívnu výmenu tepla medzi dvoma kvapalinami. Princíp fungovania výmenníkov tepla spočíva v prechádzaní jednej kvapaliny cez kanáliky vnútri dosiek výmenníka, zatiaľ čo druhá kvapalina preteká po opačnej strane dosiek. Týmto spôsobom dochádza k prenosu tepla medzi kvapalinami, čo umožňuje ohrievanie alebo chladenie média v danom systéme.

Doskový výmenník tepla je výkonným riešením, pretože má veľkú plochu výmeny tepla vo vzťahu k svojmu objemu. To umožňuje dosiahnutie významných úspor energie. Okrem toho doskový výmenník tepla zvyšuje efektivitu práce kúrenárskeho-chladiaceho systému optimalizáciou procesu výmeny tepla. Treba zdôrazniť, že dosková konštrukcia umožňuje ľahké prispôsobenie výmenníka konkrétnym potrebám používateľa, ako je prietok kvapalín alebo tepelné parametre. Vďaka tomu sú doskové výmenníky tepla univerzálnym riešením, ktoré nájde uplatnenie v rôznych odvetviach priemyslu, ako je chemický, potravinársky alebo energetický priemysel.

Okrem toho môžu byť doskové výmenníky úspešne používané v kúrenárskych aj chladiacich inštaláciách. Závery z výskumov a skúseností naznačujú, že doskové výmenníky tepla sú účinným spôsobom na optimalizáciu energetických procesov založených na výmene tepla. Vďaka ich výhodám je možné nielen ušetriť teplo a energiu, ale tiež zlepšiť výkonnosť a minimalizovať tepelné straty.

Typy doskových výmenníkov tepla - princíp fungovania podľa použitia

• Doskové výmenníky tepla pre plynové kotly

Doskové výmenníky tepla sú často používané na prepojenie plynových kotlov s inštaláciou ústredného kúrenia. Sú obzvlášť populárne v prípade kondenzačných kotlov, ktorých fungovanie je založené na využití kondenzátu vznikajúceho pri spaľovaní plynu. Platňové výmenníky tepla, ako napríklad:

• výmenník tepla Ba-23-30 3/4" 15-35kW
• a výmenník tepla Ba-12-50 3/4" 15-45 kW

umožňujú efektívne prenášať teplo z horáka do vody zásobujúcej inštaláciu ústredného kúrenia.

• Doskové výmenníky tepla pre tuhé palivové kotly

Doskové výmenníky tepla sú tiež ideálnym riešením vo všetkých budovách vybavených kotlom na tuhé palivo, ako sú uhlie, pelety alebo drevo. Vďaka svojej konštrukcii zabezpečujú efektívnu výmenu tepla vznikajúceho pri spaľovaní tuhých palív, čo zaručuje bezpečnosť inštalácie a úsporu energie. Doskový výmenník tepla spojený s kotlom na tuhé palivo odvádza prebytočnú teplú vodu z kotla, čím zabraňuje prehrievaniu inštalácie.

• Doskové výmenníky tepla pre tepelné čerpadlá

Výmenníky tepla v prípade tepelných čerpadiel sa používajú na rozdelenie hydraulického systému na dva obvody (glykolový a vodný), čo eliminuje potrebu použitia glykolu (chrániaceho inštaláciu pred zamrznutím) v celej inštalácii. Samozrejme, ide o ochranu tepelného čerpadla monoblok pred zamrznutím.
Takéto riešenie výrazne znižuje náklady. Teoreticky je možné oddeliť aj inštaláciu tepelného čerpadla naplnenú vodou, hoci v praxi sa toto riešenie používa menej často. Toto zariadenie však nezaručuje len nezmiešanie médií z 2 systémov - ale delí systém na 2 menšie sub-jednotky, ktoré sú lepším hydraulickým prostredím s lepšou rovnováhou tlaku, teplôt a zaručujú lepšie prostredie pre obiehové pumpy. Stručne povedané, takáto inštalácia pracuje oveľa efektívnejšie.

Je dôležité zdôrazniť, že inštalácia tepelného čerpadla vyžaduje použitie väčšieho doskového výmenníka tepla ako v prípade klasického kotla na ústredné kúrenie. Väčšia veľkosť výmenníka zvyšuje efektívnosť výmeny tepla, čo umožňuje prenos väčšieho množstva tepelnej energie z jedného média do druhého. Vďaka tomu môže tepelné čerpadlo efektívne využívať obnoviteľné zdroje energie, ako je energia zo

• Doskové výmenníky tepla pre komíny

Doskové výmenníky tepla sú ideálnym riešením pre komíny pracujúce v otvorenom systéme. Umožňujú efektívne využitie tepla generovaného komínom na vykurovanie napríklad priestorov alebo užitkovej vody. Doskové výmenníky tepla sú ľahké na montáž a obsluhu, zabezpečujú vysokú efektívnosť a úsporu energie.

• Doskové výmenníky tepla pre elektrické kotly

Doskové výmenníky tepla sú nevyhnutné na oddelenie elektrického kotla od inštalácie. Umožňujú presné prenosy tepelnej energie do vody. Tieto výmenníky sú vyrobené z platní z vysokokvalitných materiálov, ktoré umožňujú efektívny transport tepla. Vďaka tomu sú elektrické kotly efektívnejšie a ekonomické, čo sa premieta do úspor energie a prevádzkových nákladov.

• Doskové výmenníky tepla pre domáce pivovarstvo

Doskové výmenníky tepla sú tiež mimoriadne užitočné pri domácej výrobe piva počas chladenia sladoviny. Čím väčší výmenník, tým kratší je chladiaci proces, pretože väčšia plocha výmeny tepla umožňuje rýchlejšie uvoľňovanie energie. Preto je použitie platňových výmenníkov tepla skvelým riešením pre domácich pivovarníkov, ktorí chcú skrátiť čas chladenia a zlepšiť efektívnosť procesu.
