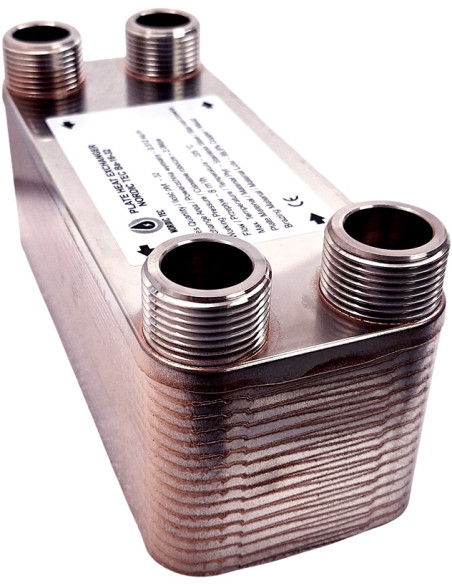

Výmenník tepla Nordic Tec Ba-16-32 1" 20-40 kW

Doskový výmenník tepla pre kotly, krby a solárne panely NORDIC TEC Ba-16-32

Doskový výmenník tepla s 32 doskami a menovitým výkonom 40 kW (pre tzv. vysoké parametre). Najčastejšie sa používa na obsluhu rodinných domov, vrátane doskových výmenníkov pre kotly, solárne panely alebo krby.

Počet oceľových dosiek vo výmenníku: 32 ks
Menovitý výkon: 20-40 kW
Veľkosť prípojky pre médiá: 1 palec
Celková plocha dosiek: 0,512 m²

☑️ Rýchla dostupnosť a rýchle doručenie výmenníka tepla na Slovensku
✅ Bezplatné doručenie na území SK

Príslušenstvo výmenníka tepla

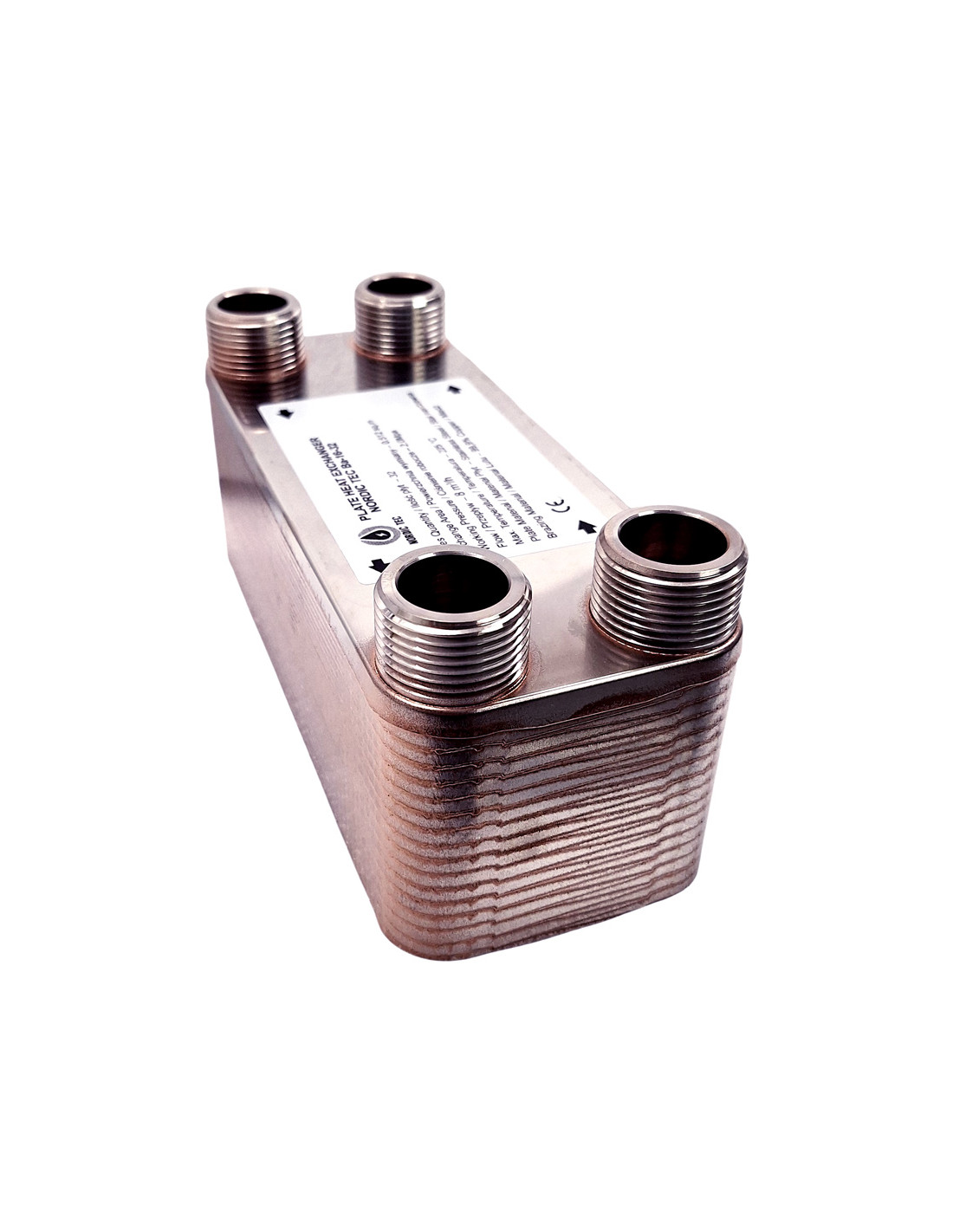

Iba výmenník

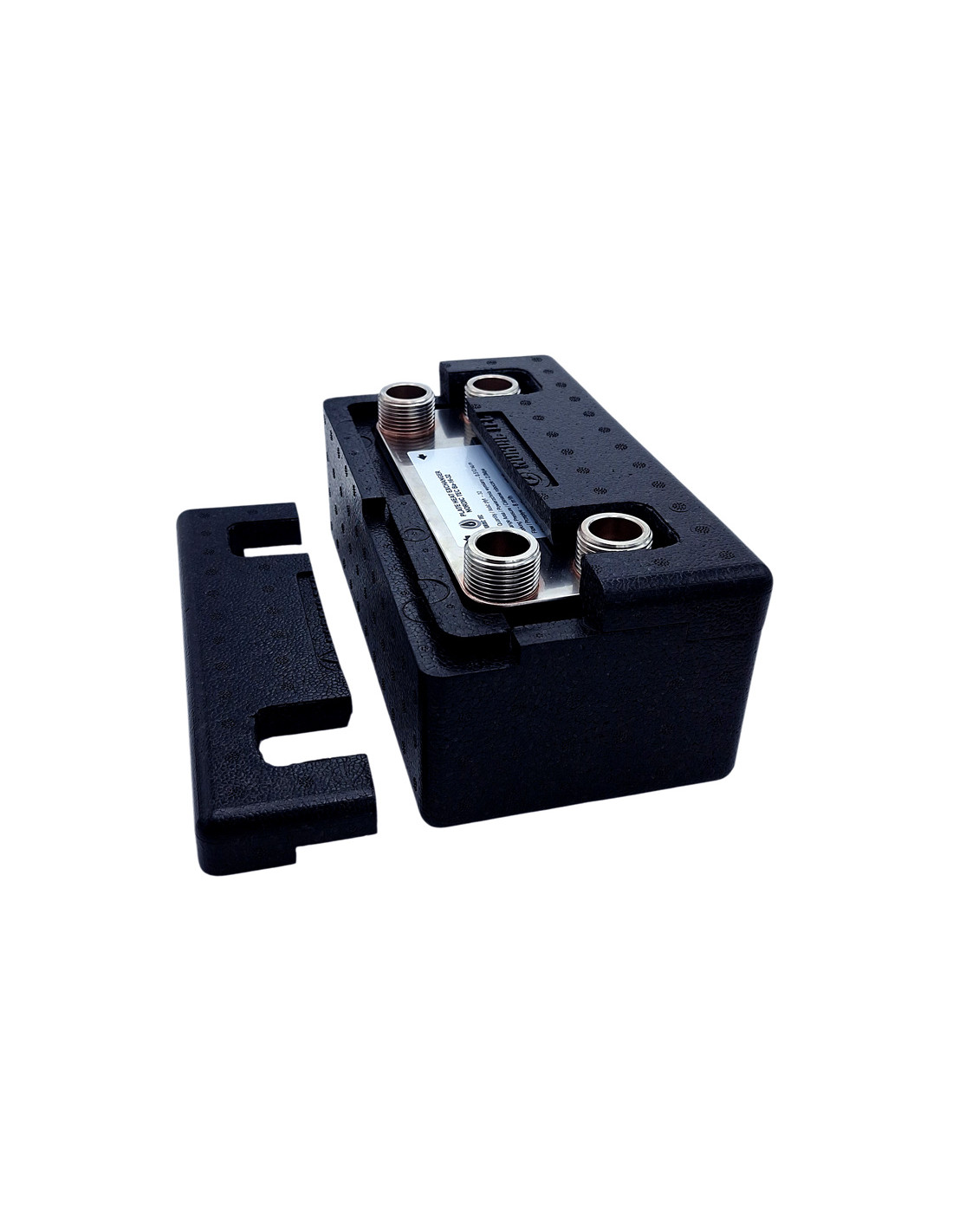

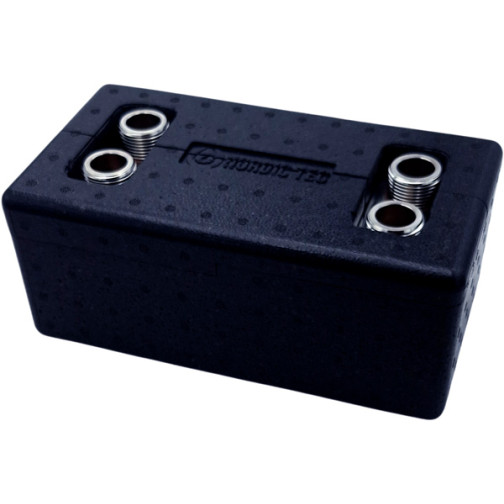

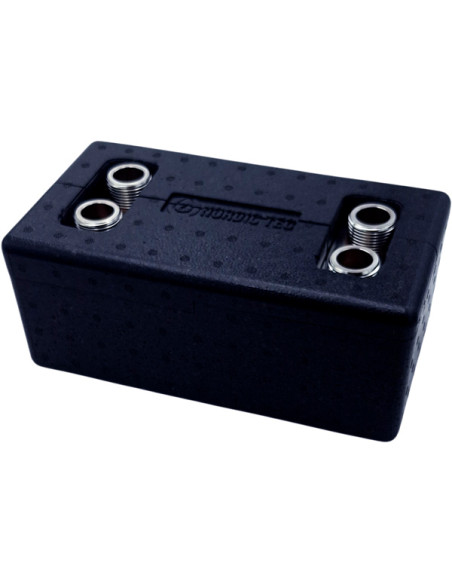

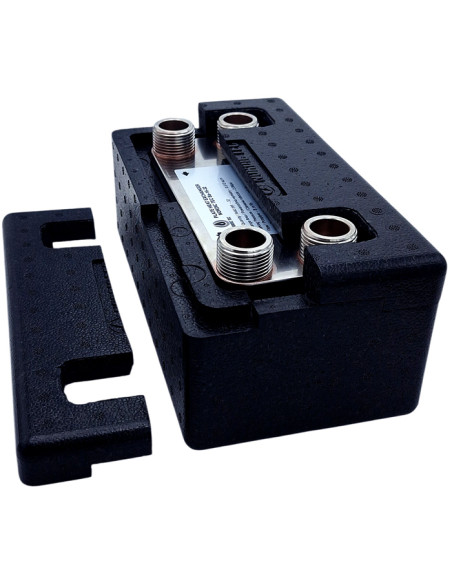

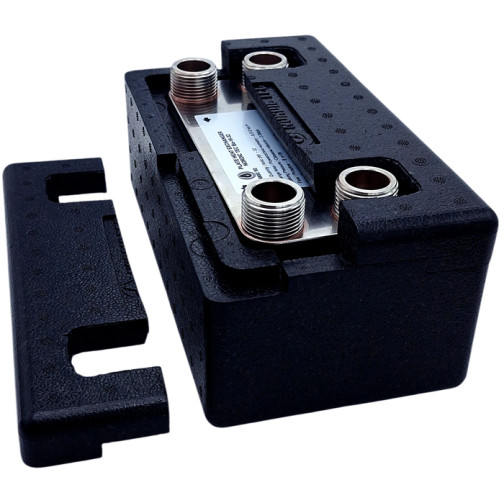

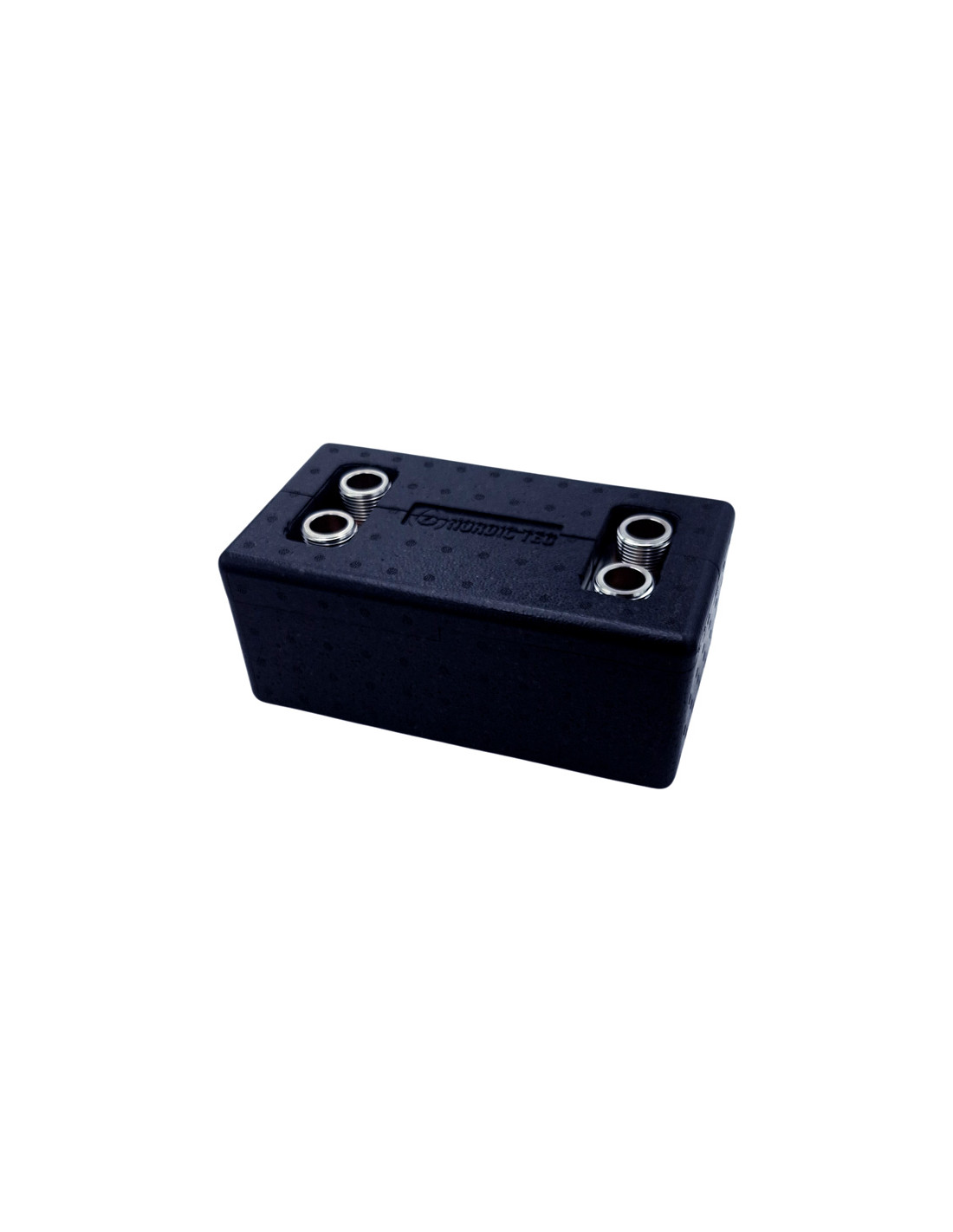

s Izoláciou

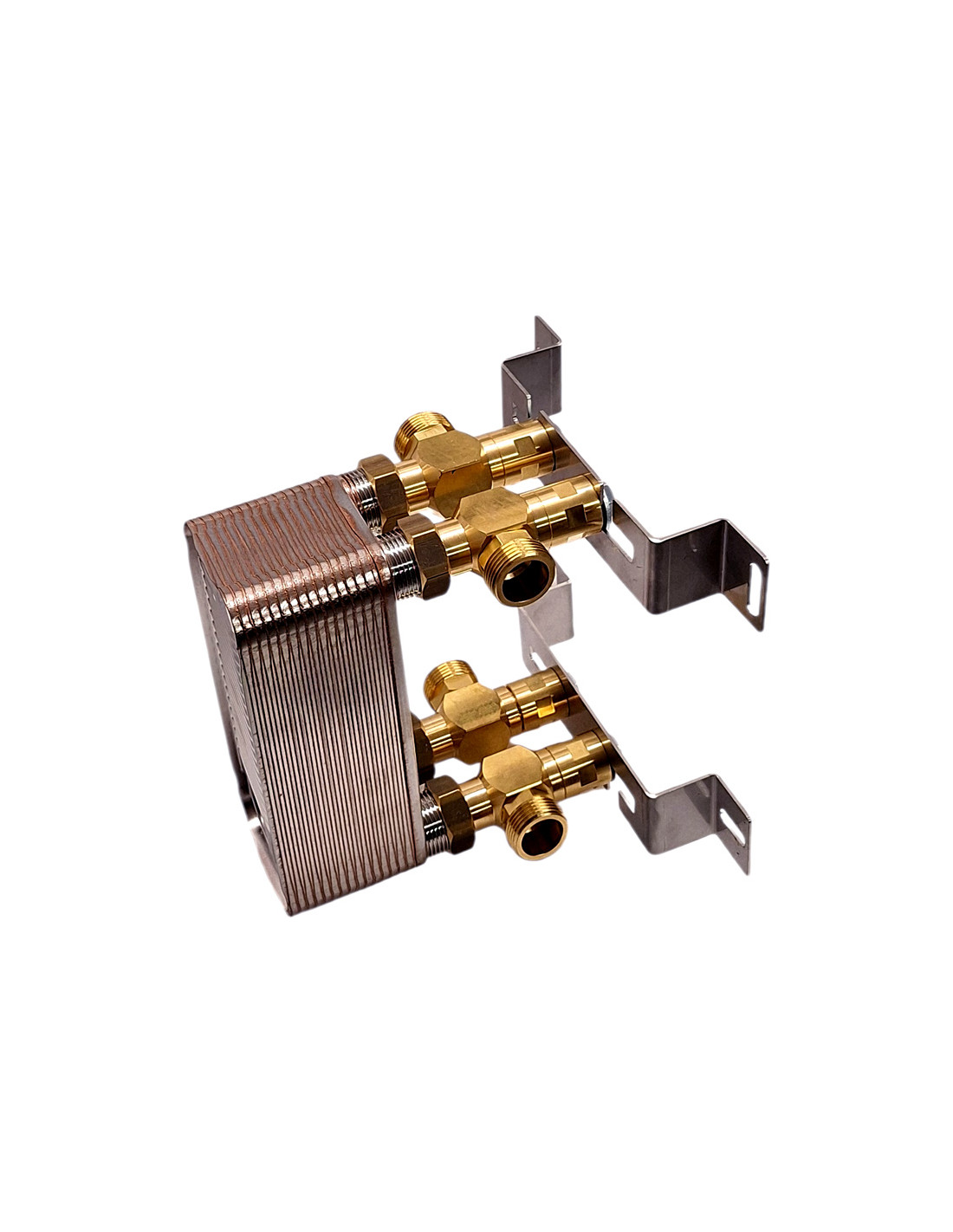

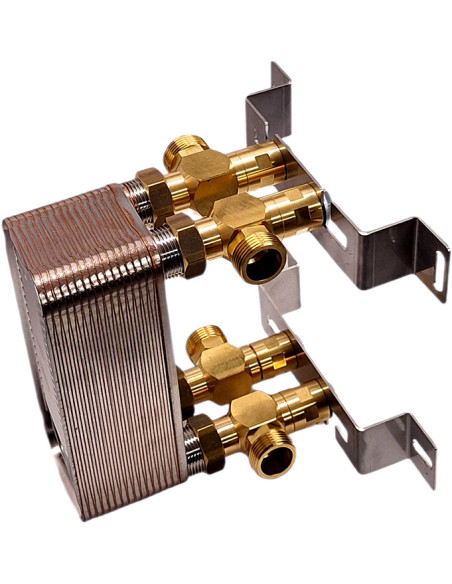

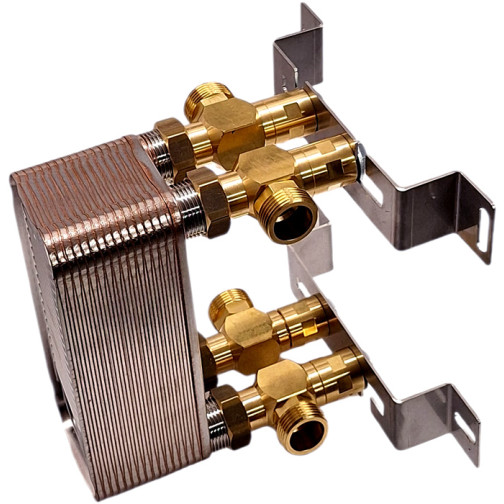

s Nástenným Držiakom

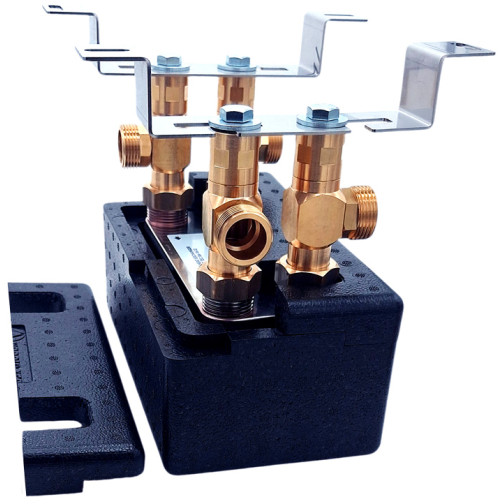

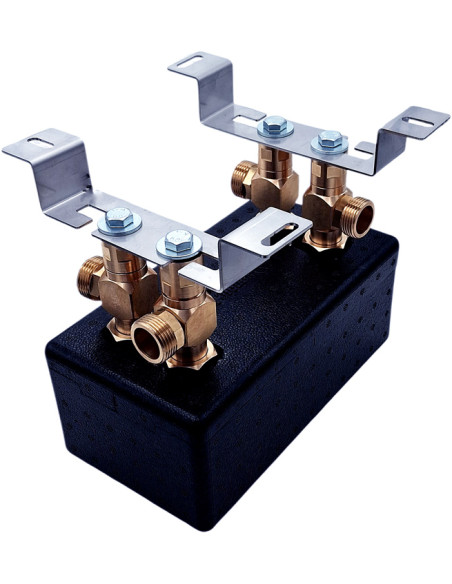

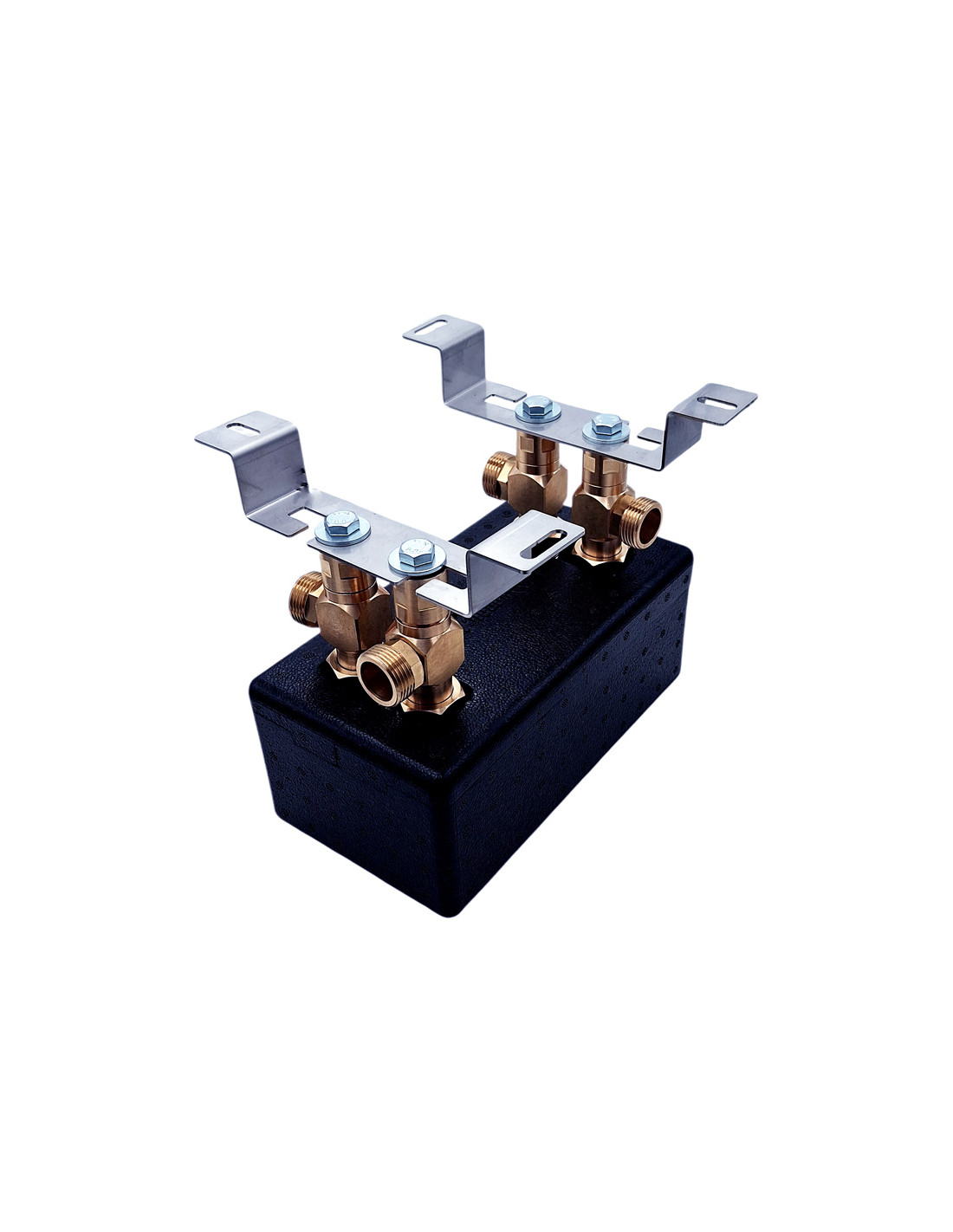

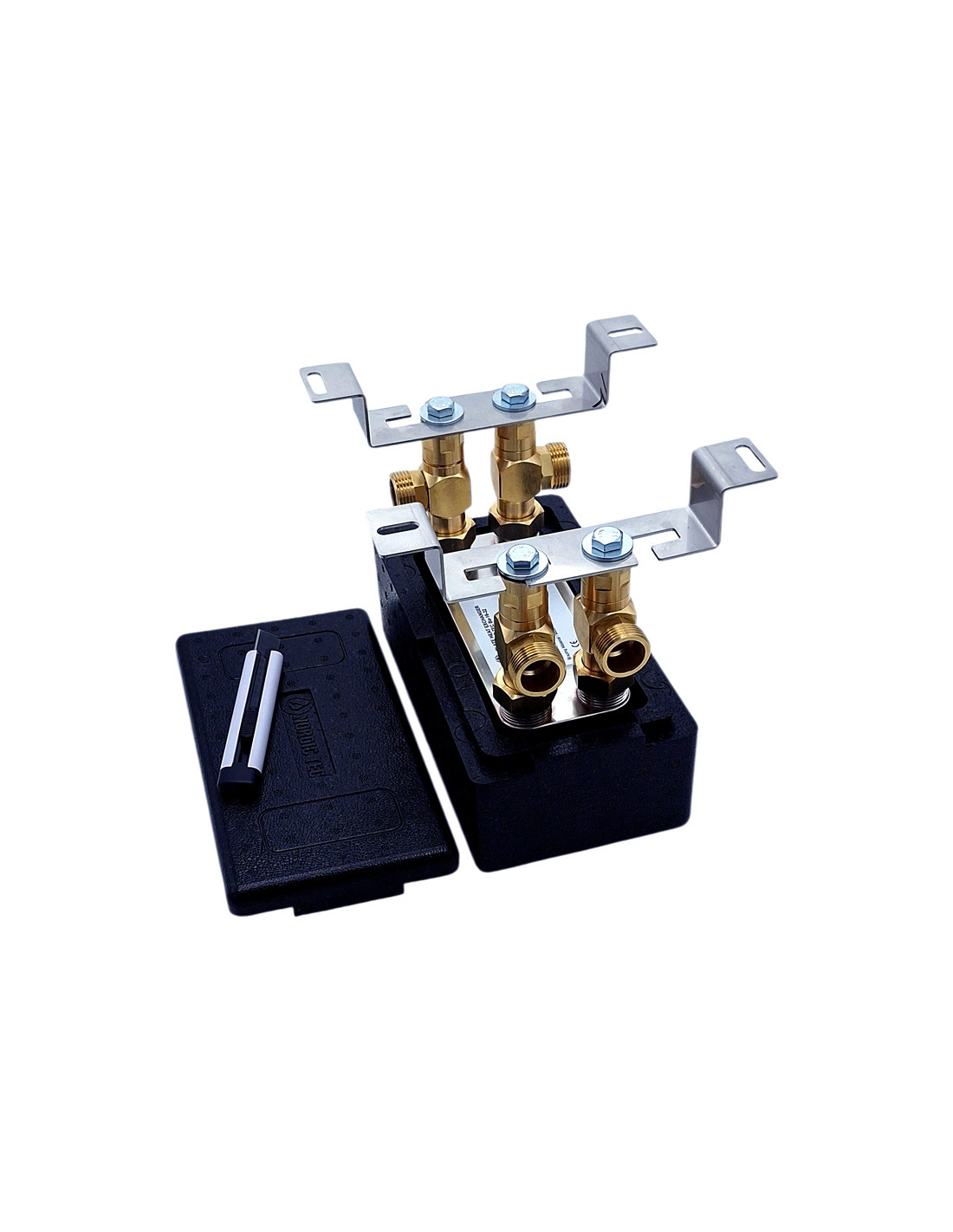

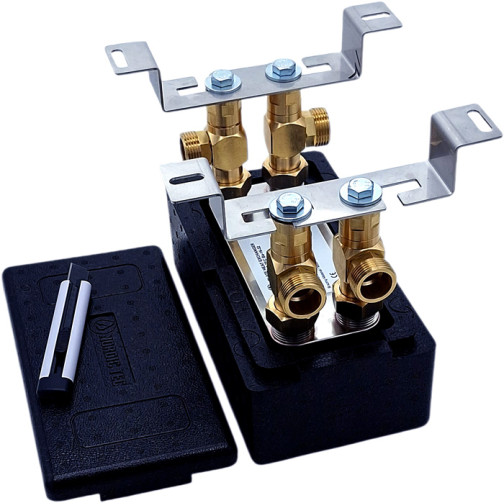

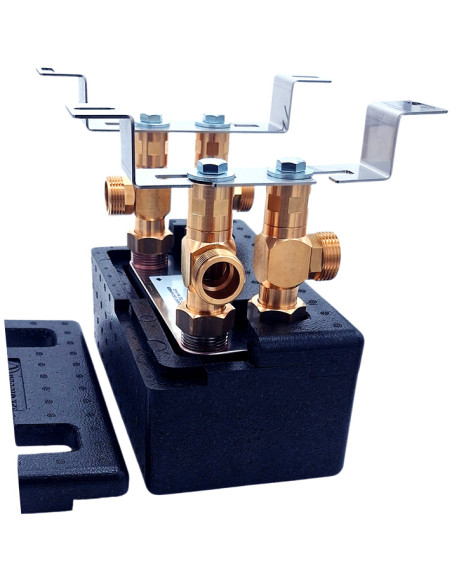

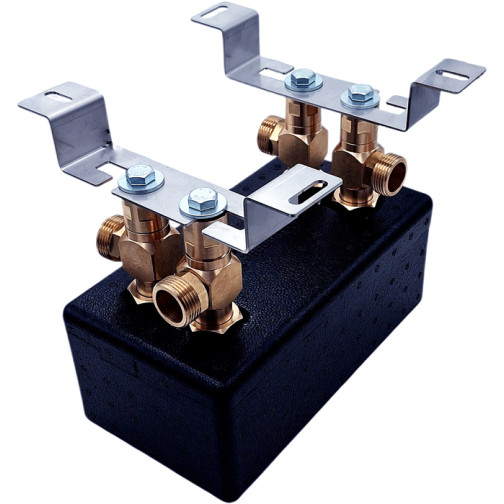

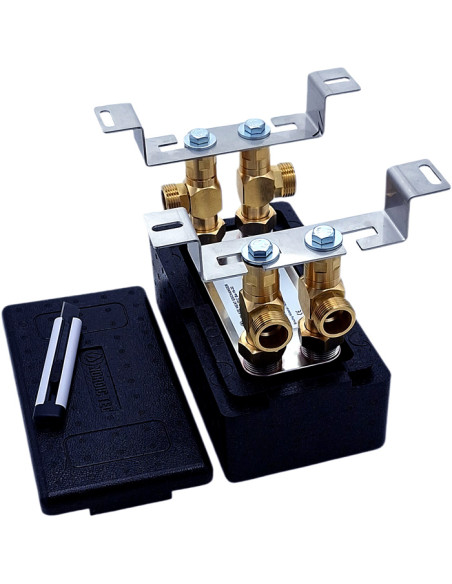

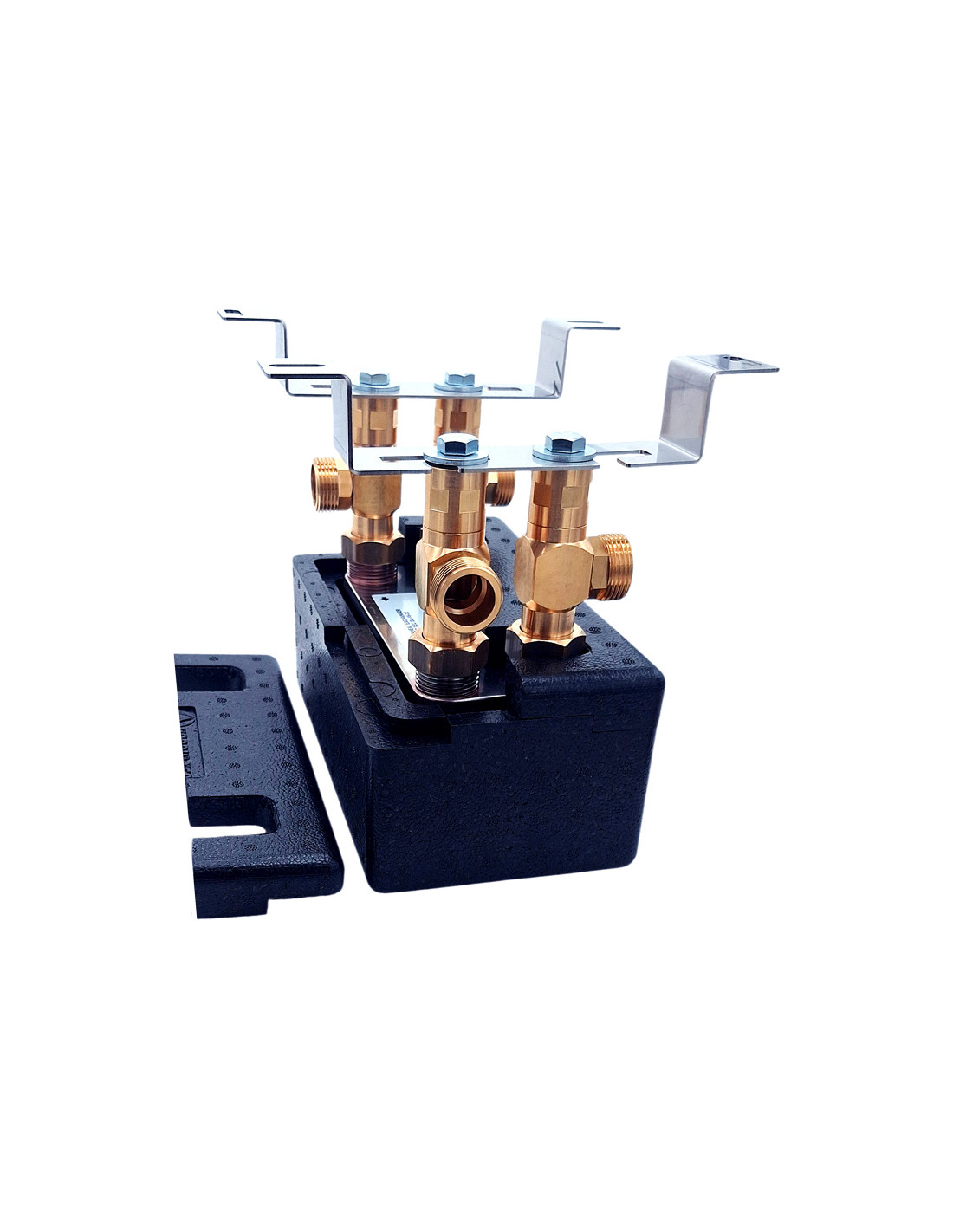

Kompletná sada (izolácia + držiak)

Kód NT Ba-16-32

Skladom

124,99 €

S DPH

Výmenník tepla s 32 doskami a výkonom 40kW

Jeden z populárnejších výmenníkov tepla s priemerom pripojenia 1", zvyčajne používaný na oddelenie plynových kotlov alebo kachlí.

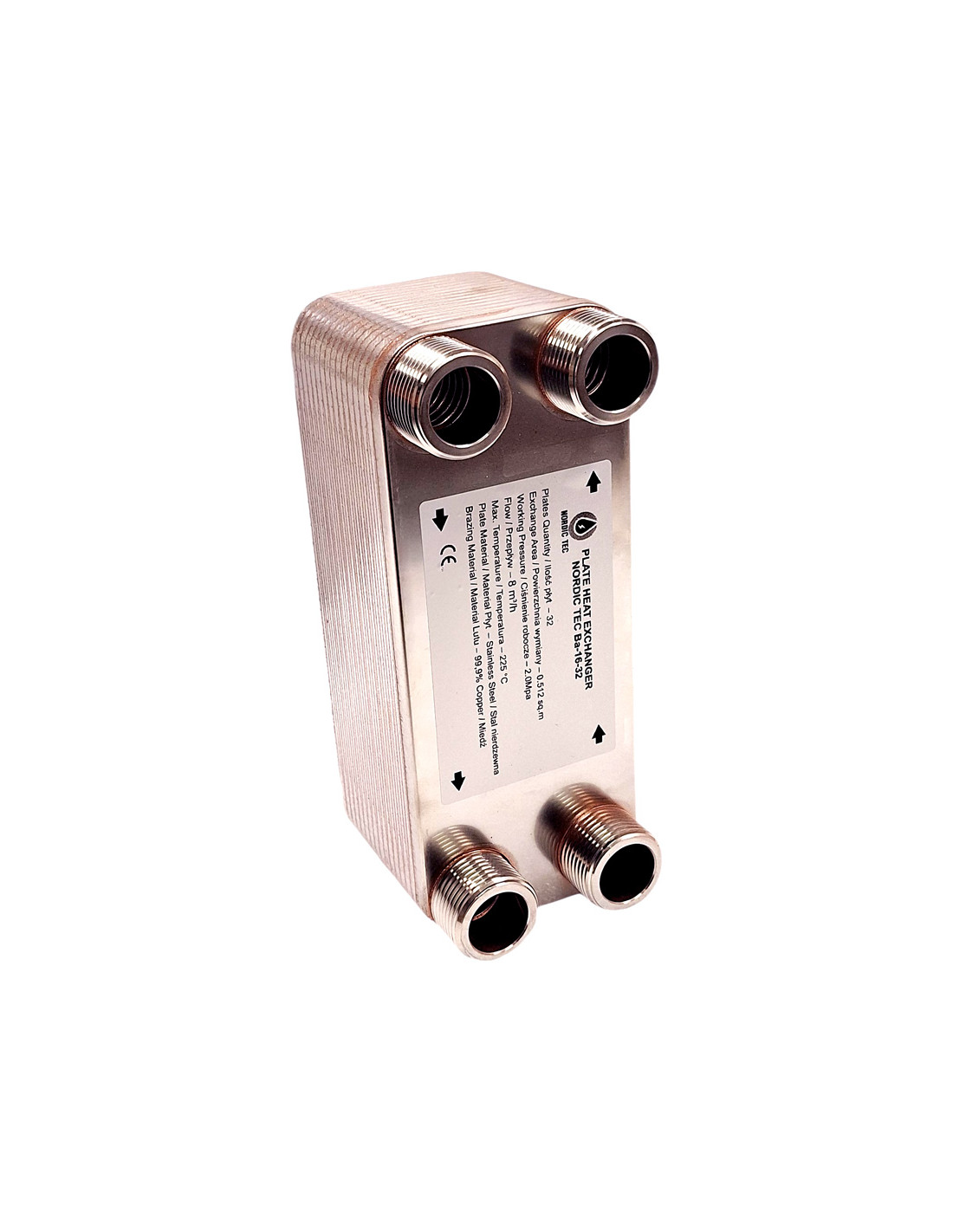

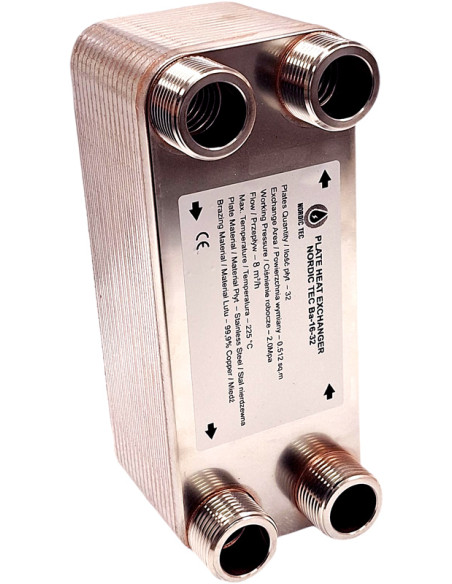

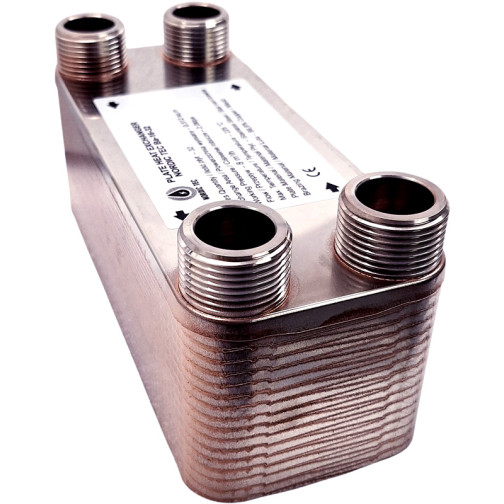

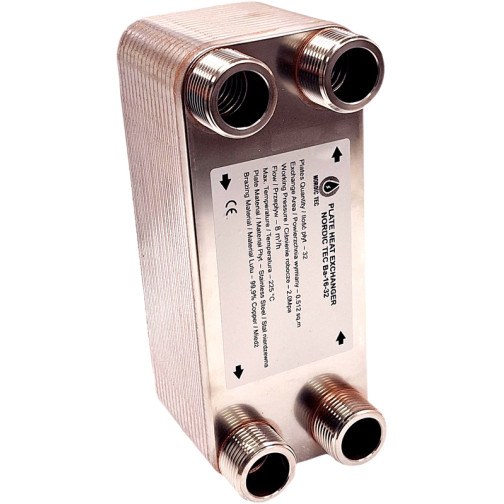

Výmenník tepla Nordic Tec Ba-16-32
Pripojenie 1"

Obrázok - Výmenník 30 dosiek pre vykurovacie zariadenia 30-40 kW

Dĺžka (A) - 220 mm
Šírka (B) - 90 mm
Hrúbka (F) - 80 mm
Vzdialenosť (C) - 180 mm
Vzdialenosť (D) - 52 mm

Technické detaily - Výmenník tepla Nordic Tec Ba-16-32

Nerezová oceľ 316L, pájka s mediou 99,9% Cu
Výkon vykurovania - od 20 do 40 kW v závislosti od teploty napájania
Pripojenie: 4x 1"
Prevádzkový tlak - až do 20 bar
Skúšobný tlak - 40 bar
Maximálna pracovná teplota: až do +230°C
Prietok - 8 000 l/h

Teplovýmenná plocha výmenníkov tepla Ba-16-32: 0,512 m²

piec na węgiel 20kW

_____________________________________________________________________________________________

Časté otázky od inštalatérov:

Neupchá sa doskový výmenník rýchlo? Aká je veľkosť medzier medzi deskami výmenníka tepla?

Pri montáži výmenníka na vstupe sa odporúča inštalácia mechanických filtrov na oboch stranách. Jednoduché riešenie, ktoré plne zabezpečuje výmenník. Medzery medzi platami, kde preteká voda, sú približne 2 až maximálne 2,2 mm (platy sú zalamované). To je dostatočné na zabezpečenie bezpečnej prevádzky. Inštalácia filtrov má ešte jednu veľmi dôležitú výhodu. Ak existujú podozrenia na akékoľvek problémy, stačí vyčistiť filtre namiesto demontáže výmenníka.

Aká je maximálna prietoková kapacita, ktorú môže zvládnuť doskový výmenník tepla Ba-16-32?

Výmenník Ba-16-32 môže zvládnuť maximálny prietok 8 metrov kubických za hodinu (v závislosti od konštrukcie dosiek), ak neberieme do úvahy obmedzenia vyplývajúce z veľkosti prípojok 1". Vo všeobecnosti je pri navrhovaní vykurovacieho alebo chladiaceho systému s výmenníkom tepla vhodné pracovať s hodnotou 75 % nominálneho prietoku, aby systém, a najmä čerpadlo, pracovali efektívnejšie.

Môže byť doskový výmenník Ba-16-32 používaný ako na teplú úžitkovú vodu, tak aj na vykurovanie?

Áno, výmenník Ba-16-32, rovnako ako všetky jednotky Nordic Tec, je vhodný ako pre teplú úžitkovú vodu, tak aj pre vykurovacie aplikácie. Je to však otázka správneho dimenzovania výmenníka, aby jeho výkon zodpovedal konkrétnemu použitiu.

Je potrebné použiť odvápňovač pri čistení doskového výmenníka Ba-16-32?

Áno, odporúča sa použiť odvápňovací prostriedok pri čistení doskového výmenníka, aby sa zabezpečila optimálna výkonnosť a dlhá životnosť. Samozrejme, za predpokladu, že výmenník je čistený napríklad raz ročne (čo je veľmi odporúčané), pretože mnohí ľudia to nerobia. Ak je výmenník predimenzovaný, vynechanie čistenia nie je také škodlivé a dôsledky zanedbania budú viditeľné až po rokoch.
