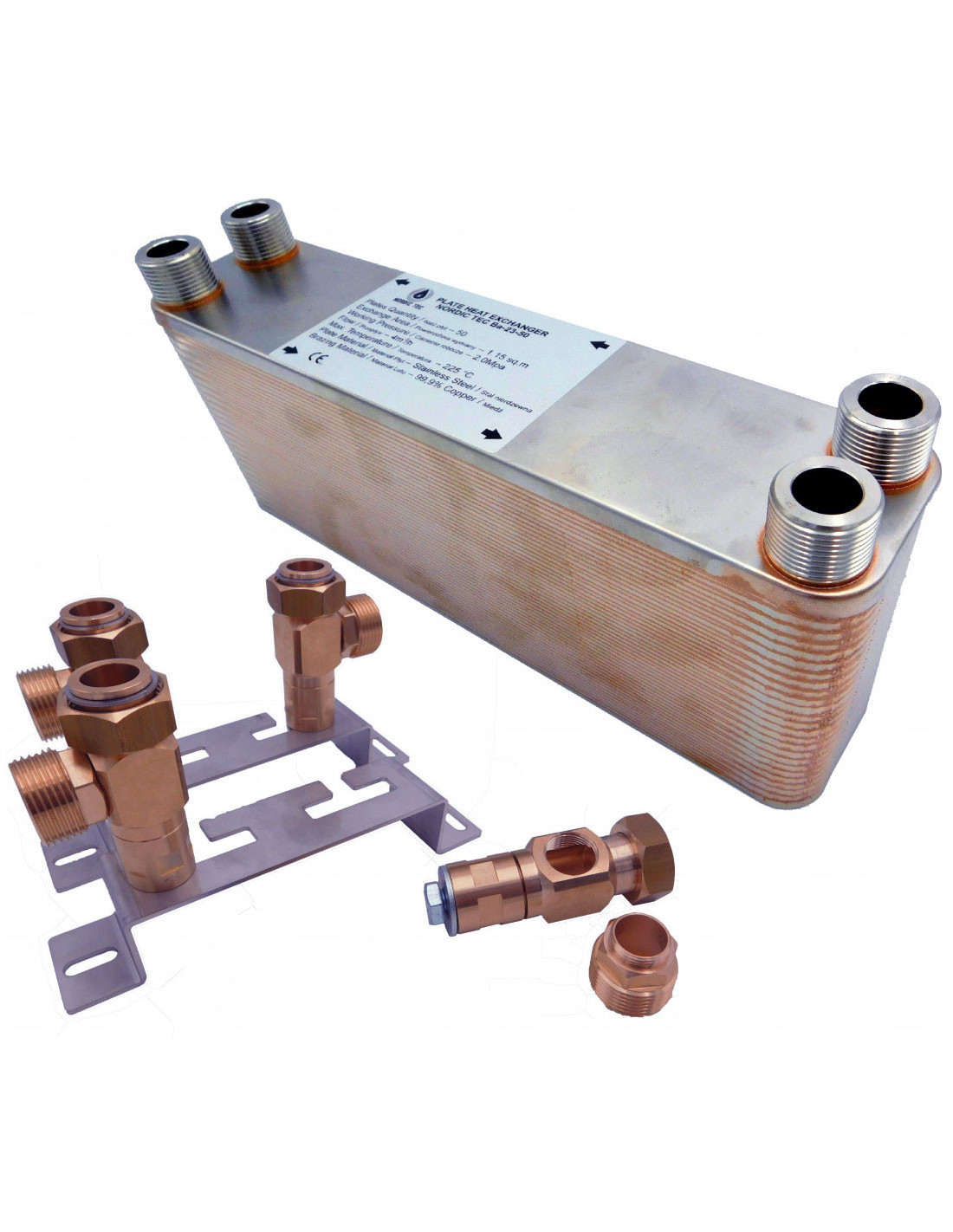

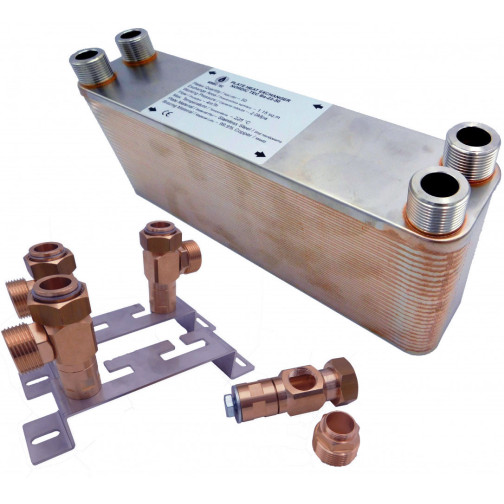

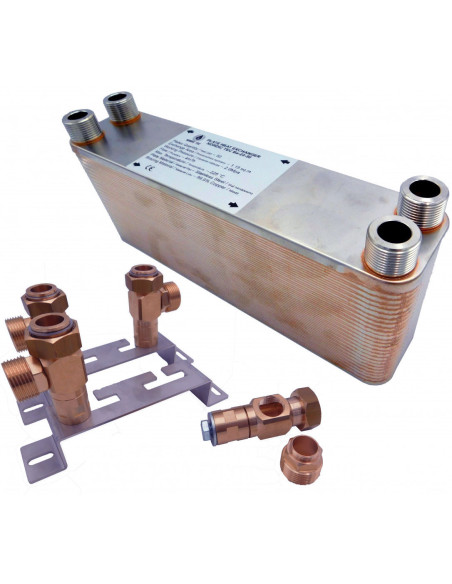

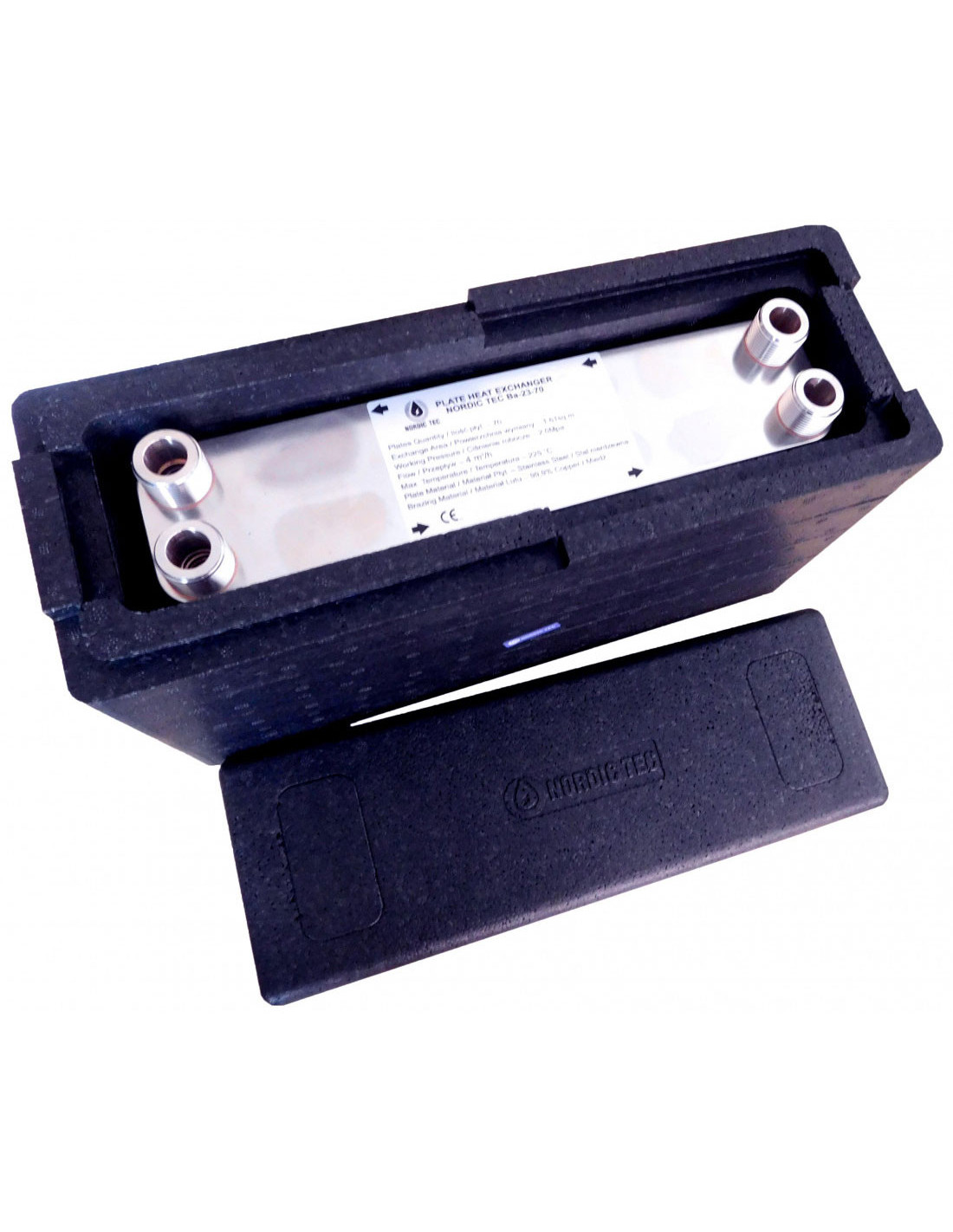

Výmenník tepla Nordic Tec Ba-23-60 3/4" 40-65 kW

Technické detaily:

• Nerezová oceľ 316L, pájka s mediou 99,9% Cu

• Pripojenie: 4x 3/4"/ DN20


• Prevádzkový tlak - až do 20 bar

• Skúšobný tlak - 40 bar

• Maximálna pracovná teplota: až do +230°C

• Prietok - 4 m3/h

Plocha výmenníka tepla: 1.380m²

Ako je možné vidieť na vyššie uvedenom grafe, výmenník so 60 doskami je takmer najväčší medzi pravidelne ponúkanými výmenníkmi tepla série Ba-23. Ak potrebujete väčší výmenník, pričom si chcete zachovať relatívne malé rozmery pripojení (3/4"), v tejto sérii je dostupná aj verzia so 70 doskami, teda výmenník tepla Ba-23-70.

______

Aké sú možnosti 60 platových výmenníkov tepla Ba-23-60 v praxi pre prevádzku v kúrenskom systéme?"

Plocha dosiek na úrovni 1,38 m² je už dostatočná na pokrytie budovy s plochou niekoľko stoviek metrov štvorcových. Výmenník tepla Ba-23-60 teda môže pracovať s väčšími kotlami aj s tepelnými čerpadlami. Treba si však uvedomiť, že tento výmenník má priemery potrubí 3/4", čo ho predurčuje pre systémy s nízkymi prúdovými rýchlosťami, ale s pomerne veľkým výmenným povrchom. Môže byť skvelým výmenníkom pre tepelné čerpadlá s určitým výkonom, napr. 6 - 8 kW.

Z uvedených dôvodov sa môže tiež hodiť ako olejový chladič alebo v podobných priemyselných chladiacich aplikáciách.

Rozmery Ba-23-60:
