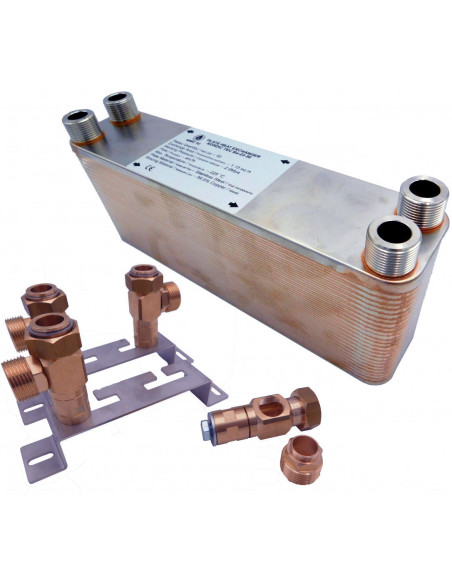

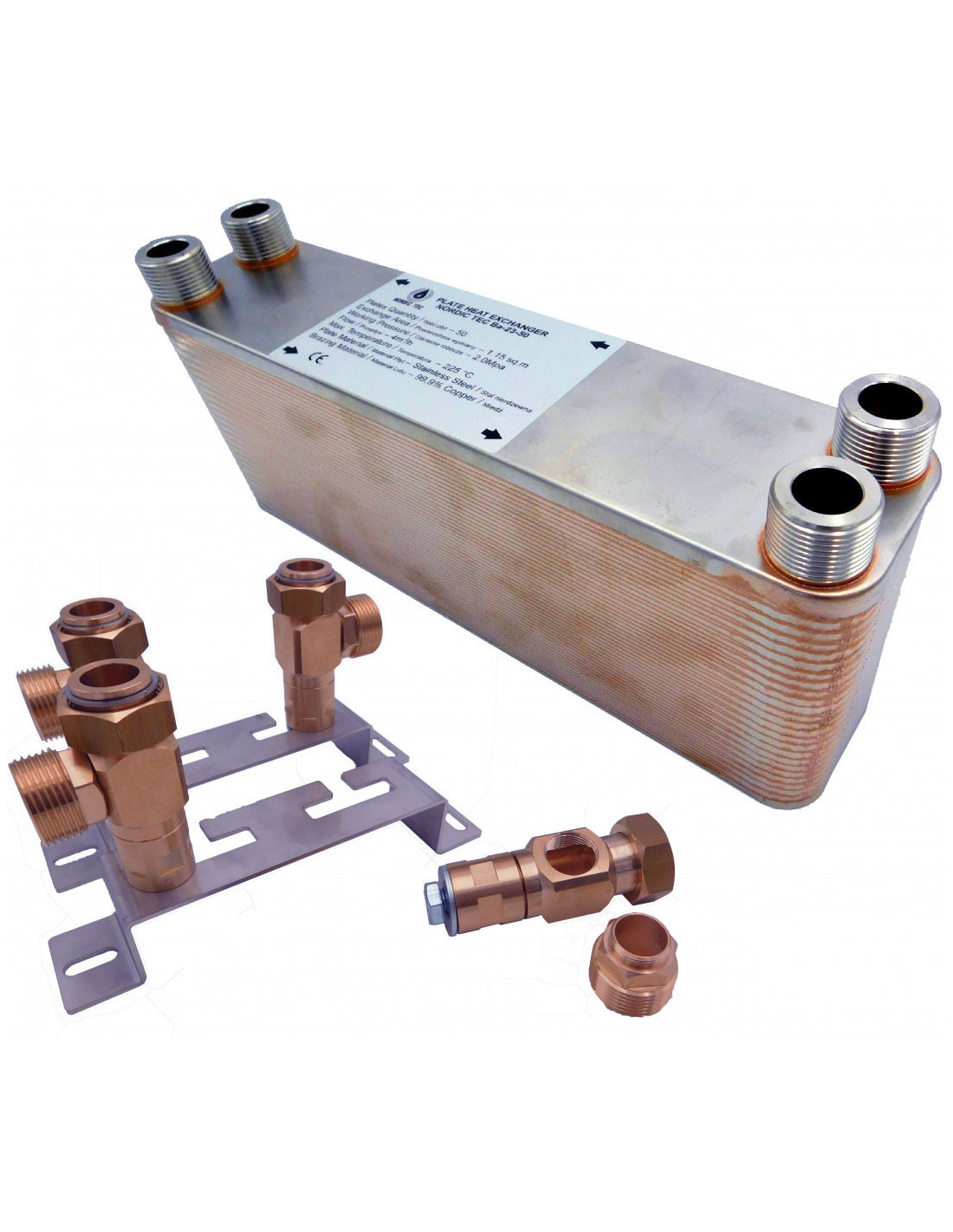

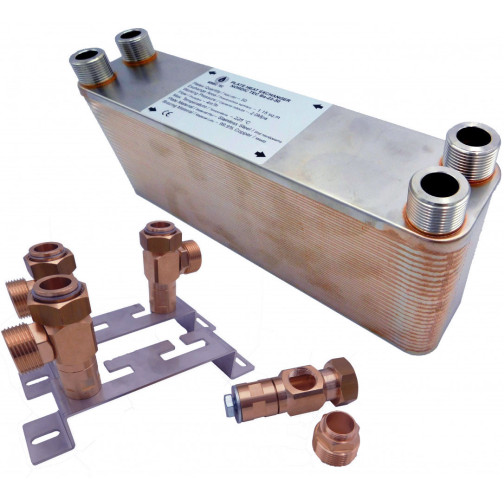

Výmenník tepla Nordic Tec Ba-23-70 3/4" 45-80 kW

Tepelný výmenník - 70 dosiek - Nordic Tec Ba-23-70 prípojky / prístupy DN20 - 3/4 palca

Technické detaily:

• Nerezová oceľ 316L, pájka s mediou 99,9% Cu

• Pripojenie: 4x 3/4"/ DN20


• Prevádzkový tlak - až do 20 bar

Model Ba-23-70 je klasický 70-doskový výmenník tepla pre prenos tekutiny-tekutina určený na vykurovanie alebo chladenie. Nejedná sa o plynový výmenník určený na prácu s plynnými médiami, najmä s vysokotlakovými alebo s médiami chladiacimi, ktoré majú tendenciu k nestabilite tlaku, ako sú chladiace plyny typu R32, R134A, R290 a podobné plyny typu R. Na tento účel by mali byť používané tzv. freónové výmenníky prispôsobené konštrukčne pre takéto média s príslušnými prípojkami.

• Skúšobný tlak - 40 bar

• Maximálna pracovná teplota: až do +230°C

• Prietok - 4 m3/h

Plocha výmenníka tepla Ba-23-70: 1.610m²

Rozmery Ba-23-70:

(A) - 315 mm
(B) - 73 mm
(F) - 165 mm
(C) - 278 mm
(D) - 40 mm

Výmenník tepla s 70-doskový Nordic Tec Ba-23-70 - v akých systémoch sa môže použiť:

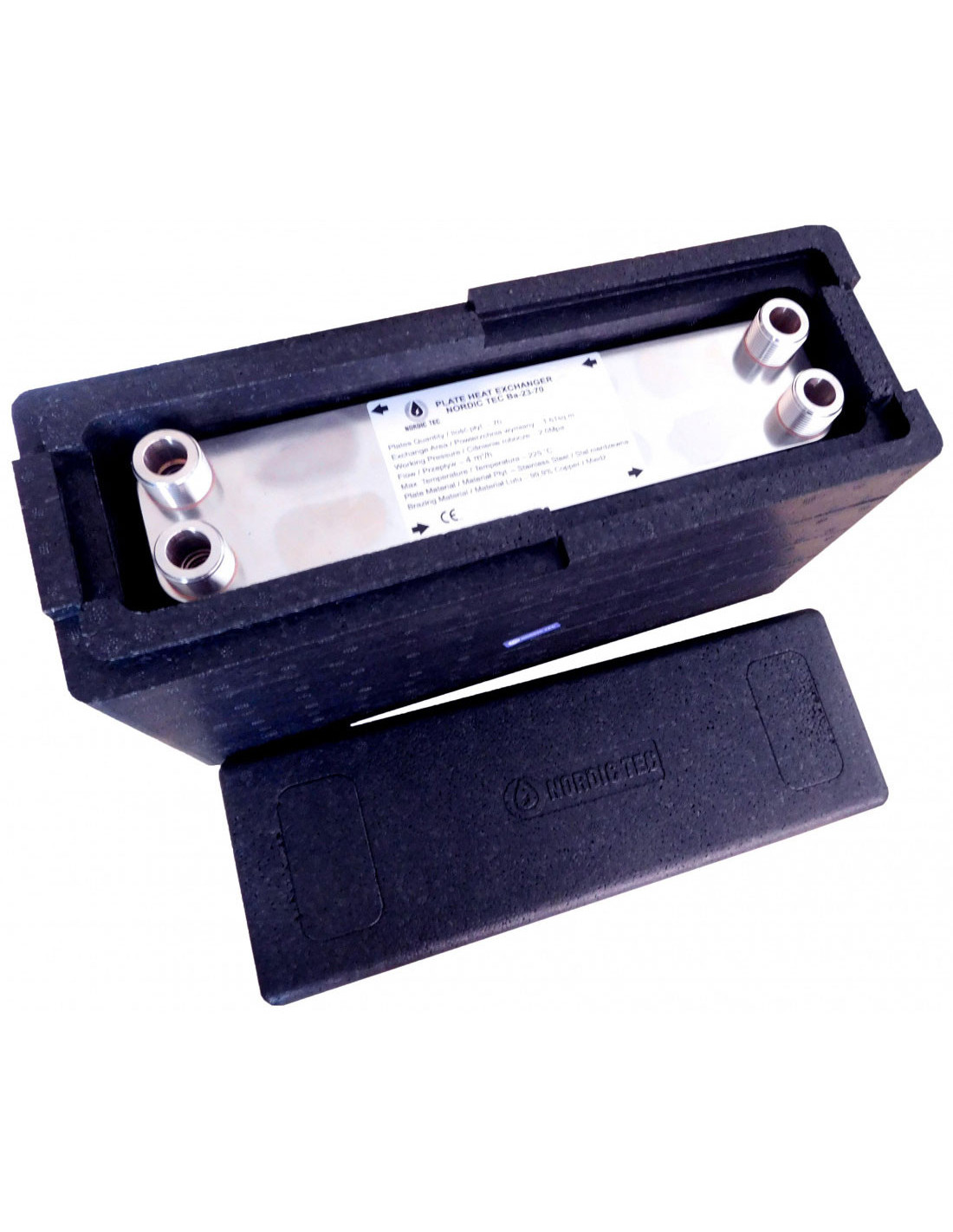

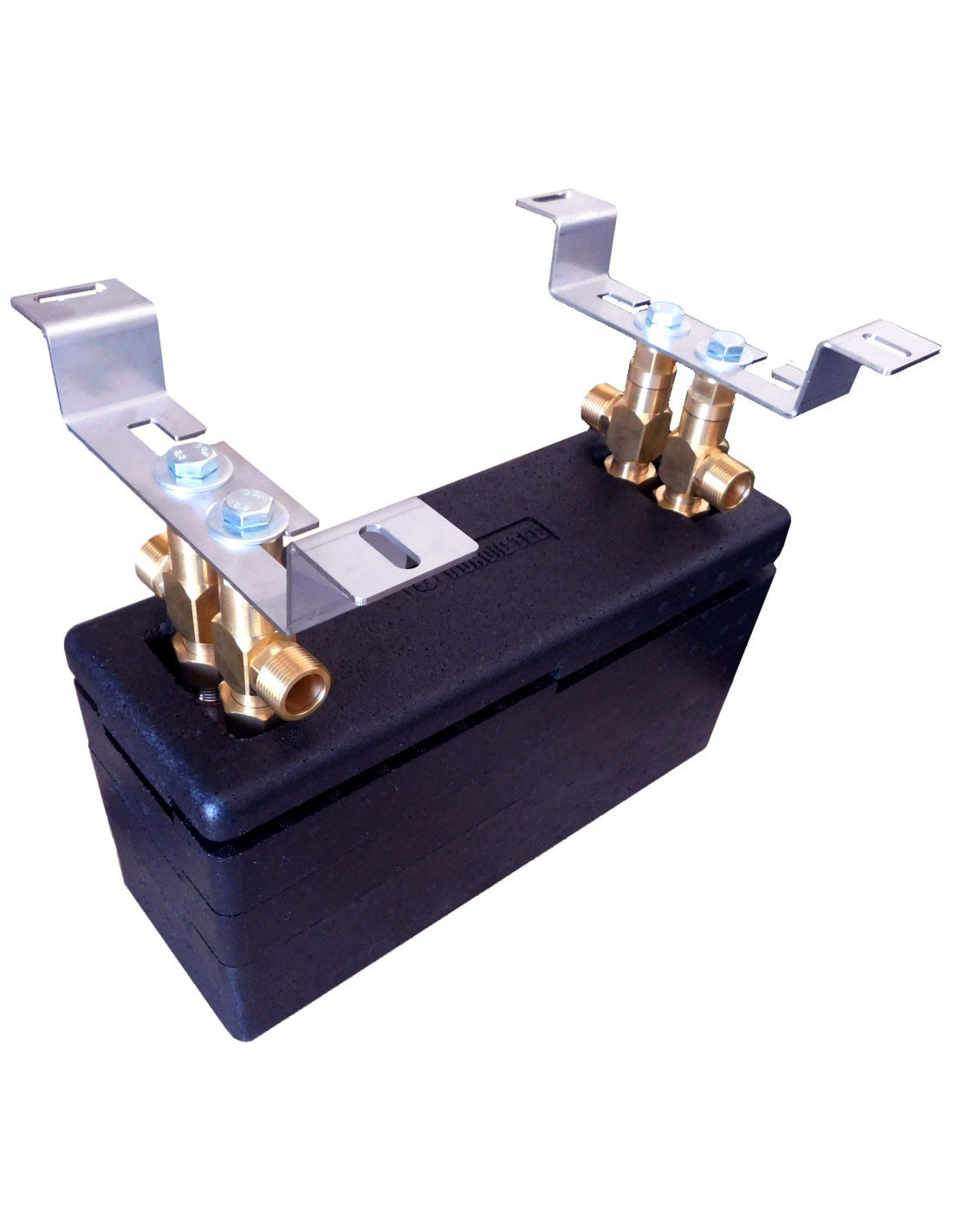

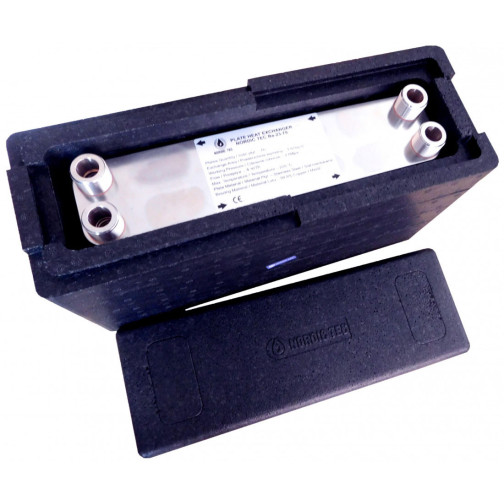

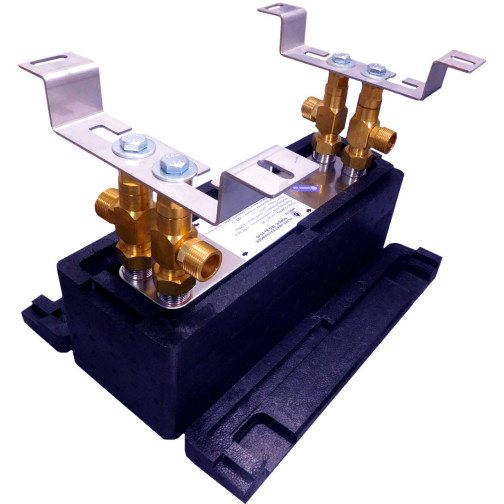

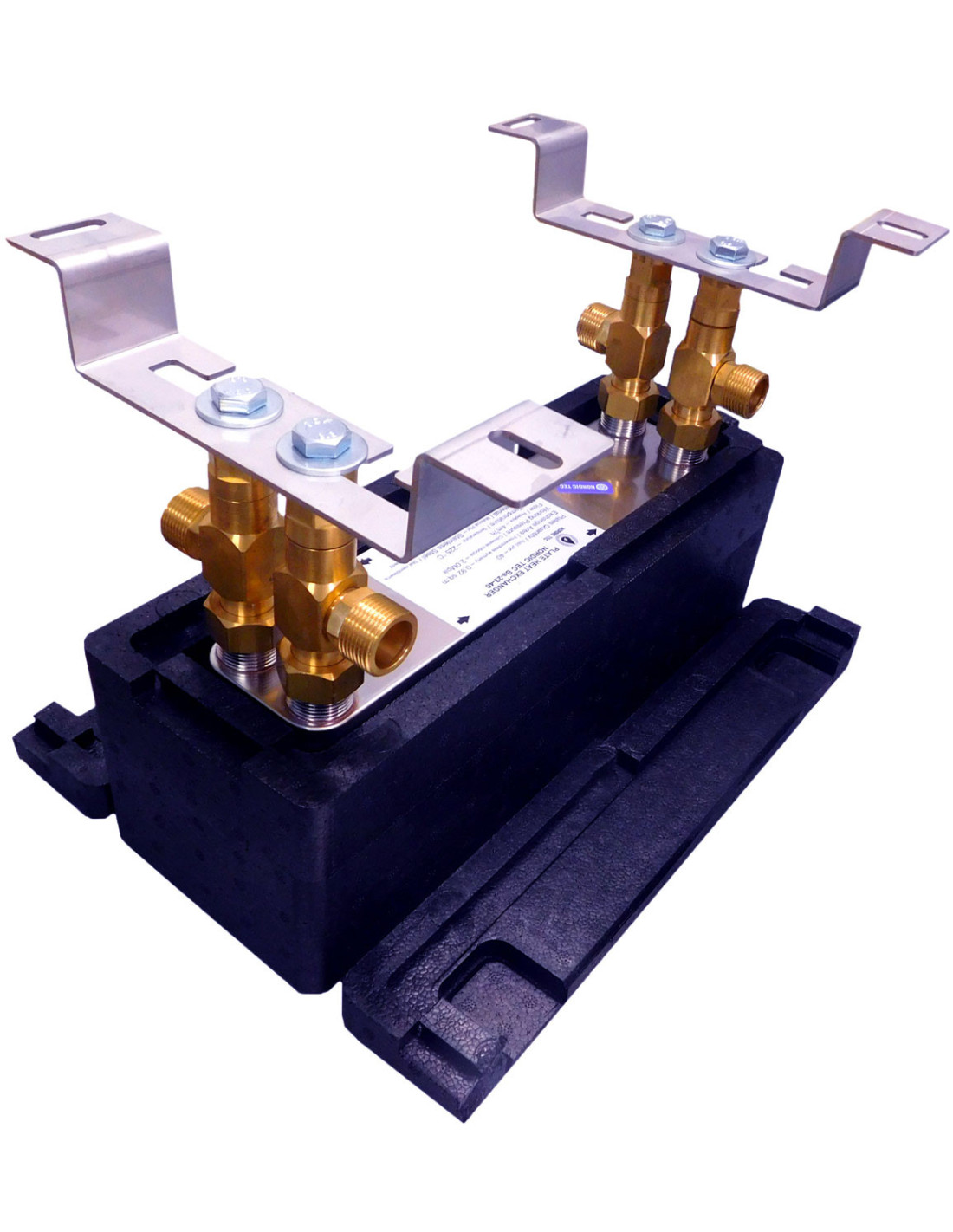

Jeden z novších modelov výmenníkov tepla uvedených výrobcom na trh v roku 2022. Je to odpoveď na požiadavky zákazníkov, hlavne z chladiarskeho priemyslu, na možnosť poskytnutia zariadenia s relatívne nízkym prietokom, ale s veľkou plochou. V skutočnosti je pomer plochy prenosu tepla ku prietoku pôsobivý v porovnaní s inými výmenníkmi. Tradične je výmenník tepelny Ba-23-70, s 70 doskami, k dispozícii s príslušenstvom - s EPP izoláciou, montážnymi držiakmi a skrutkami.

Iným veľmi vhodným použitím pre vyššie uvedený model sú kúrenia založené na nízkych teplotách zásobovania (takže z hľadiska kúrenia sú dosť náročné), ale stále nepotrebujú veľké prietoky. Príkladom môžu byť kúrenia napájané tepelnými čerpadlami v budovách, kde sa plne presadilo podlahové kúrenie. Výmenník tepla Ba-23-70 70 dosiek a s prípojkami na 3/4" má možno jednu z najväčších ploch dosiek na trhu, aspoň v rámci modelov s bežným distribučným sortimentom.
