Rozvádzač sa skladá zo separátora / hydraulického separátora (primárny okruh) a kompaktného rozvádzača (sekundárny okruh), ktorý je priamo spojený so separátorom. Po pripojení prívodného potrubia (primárny okruh) musí byť prívod sekundárnych okruhov pripojený do tej istej komory rozvádzača. Kríženie prívodu a spiatočky je bezpodmienečne potrebné zabrániť.

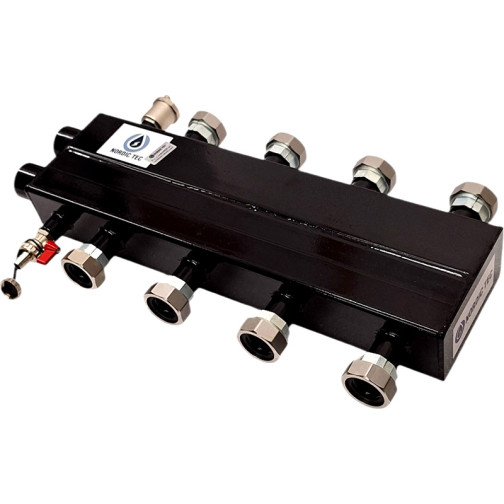

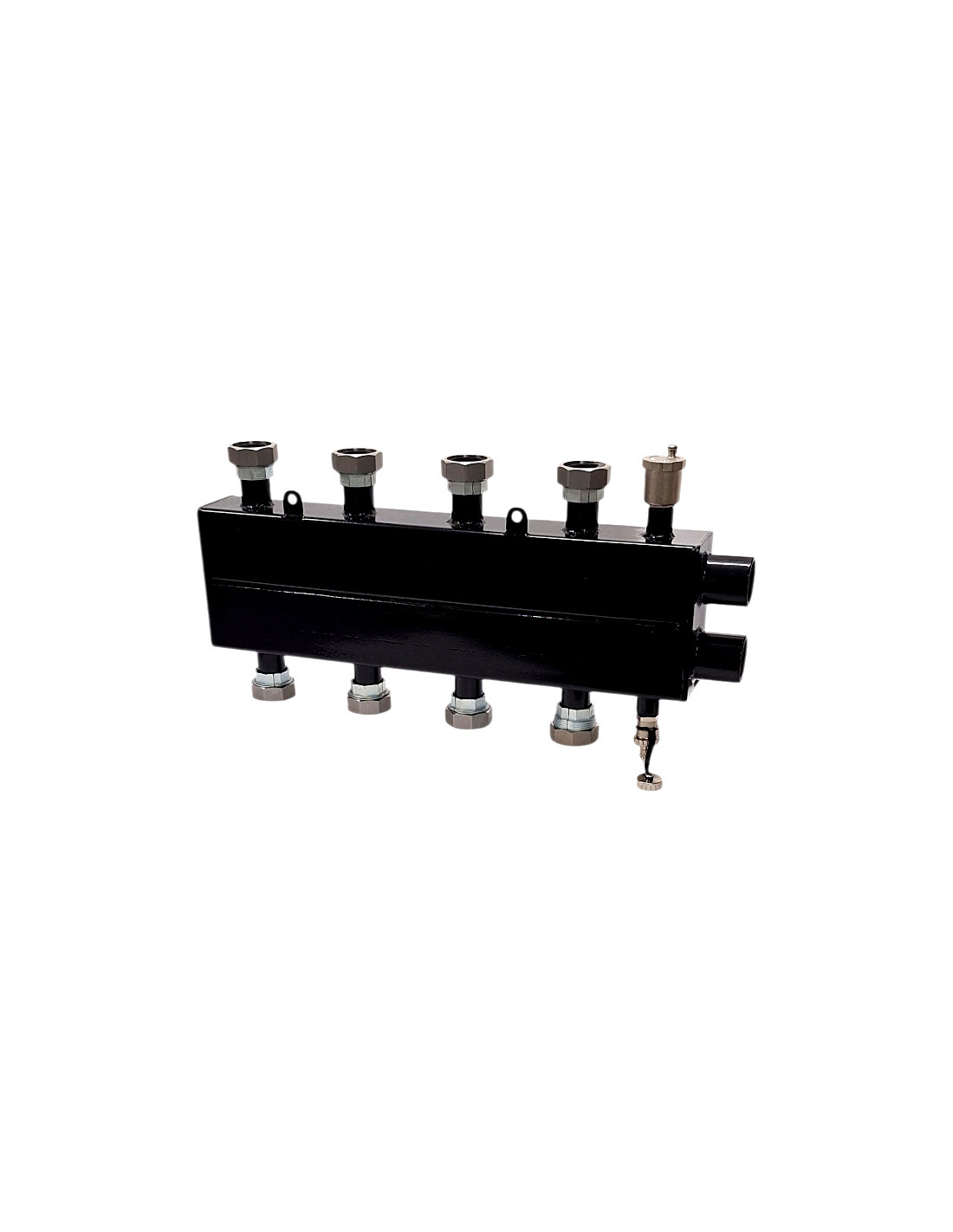

Hydraulický separátor-rozvádzač Nordic Tec 2+2 – montážna poloha
Montážna poloha tohto Hydraulického separátora-rozvádzača je v zásade voľne voliteľná, horizontálna alebo vertikálna, avšak odporúča sa horizontálne pripojenie, pretože vertikálna poloha znemožňuje použitie odvzdušňovačov a vypúšťacích ventilov. Pri vertikálnej montáži je potrebné zabezpečiť externé odvzdušnenie zariadenia a pripojenia určené pre odvzdušňovač a vypúšťací ventil je potrebné uzavrieť.

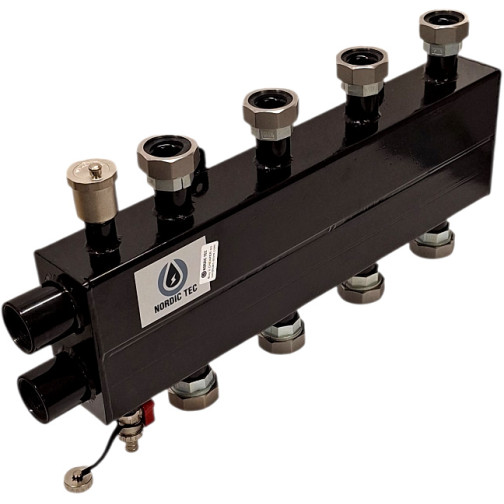

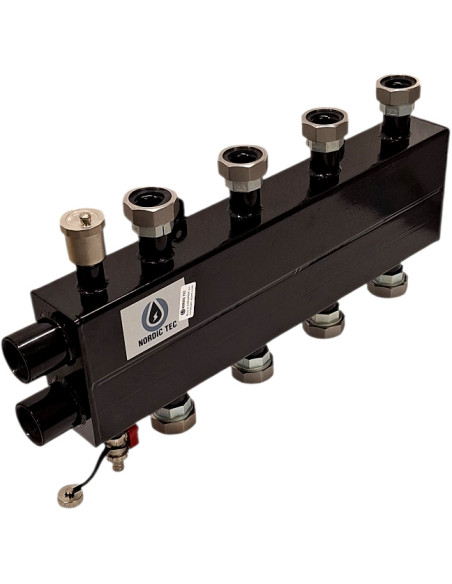

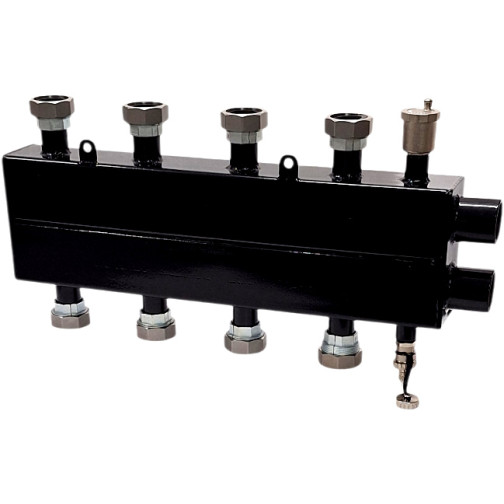

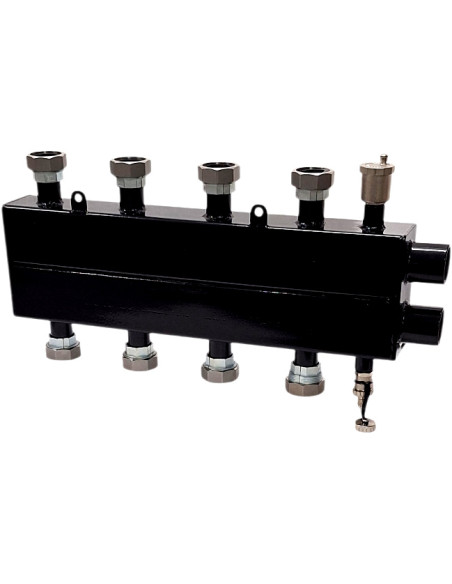

Hydraulický separátor-rozvádzač 4 okruhy– odvzdušňovač a vypúšťací ventil
Pripojenia 1/2” (2 kusy v blízkosti hlavných pripojení Hydraulického separátora-rozvádzača) sú určené výlučne pre odvzdušňovač a vypúšťací ventil. Vykurovacie okruhy sa tam v žiadnom prípade nesmú pripájať. Pri horizontálnej montáži je potrebné dbať na riadne uzavretie týchto pripojení.
Odvzdušňovač aj vypúšťací ventil sú súčasťou dodávky a nie je potrebné ich kupovať samostatne.

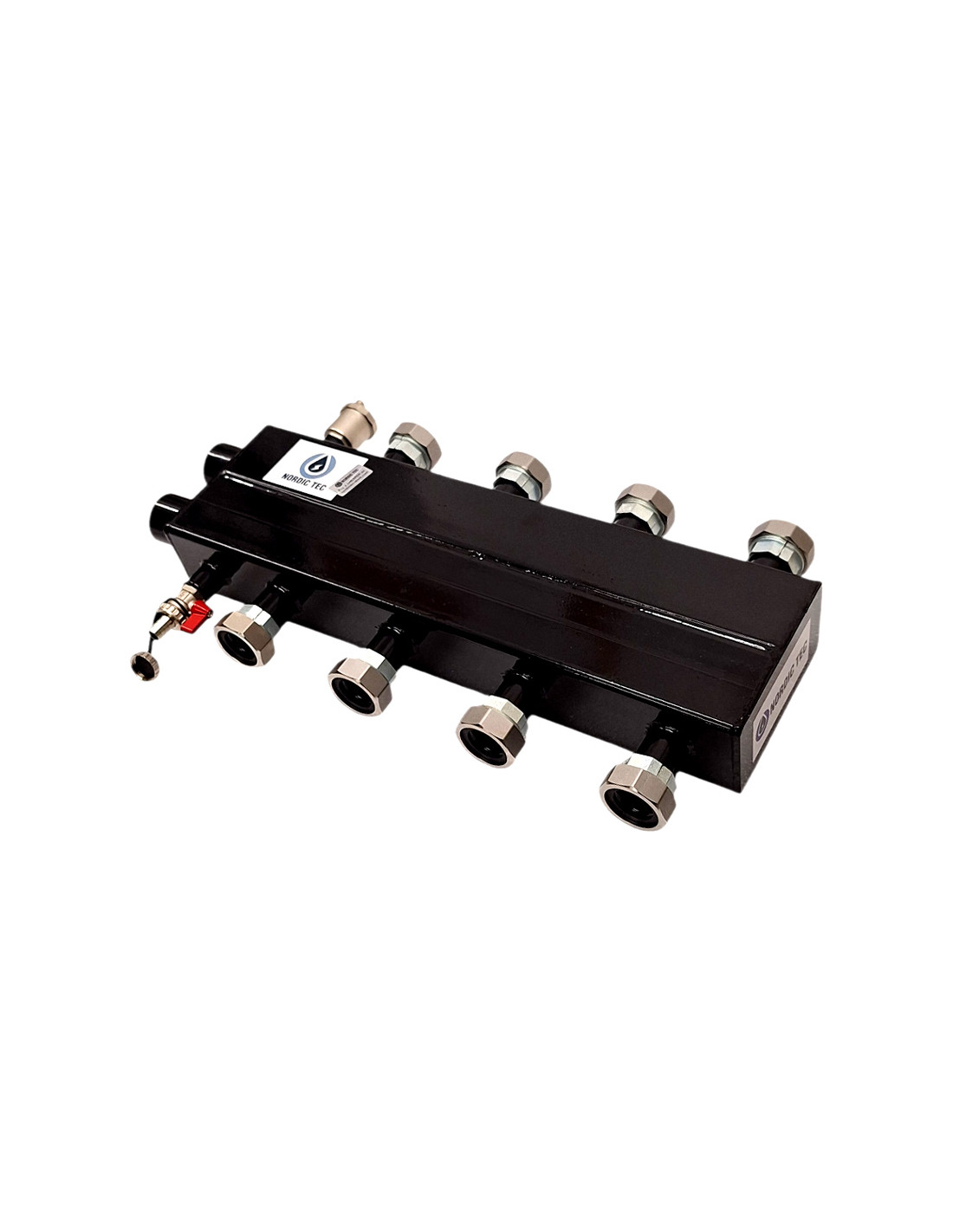

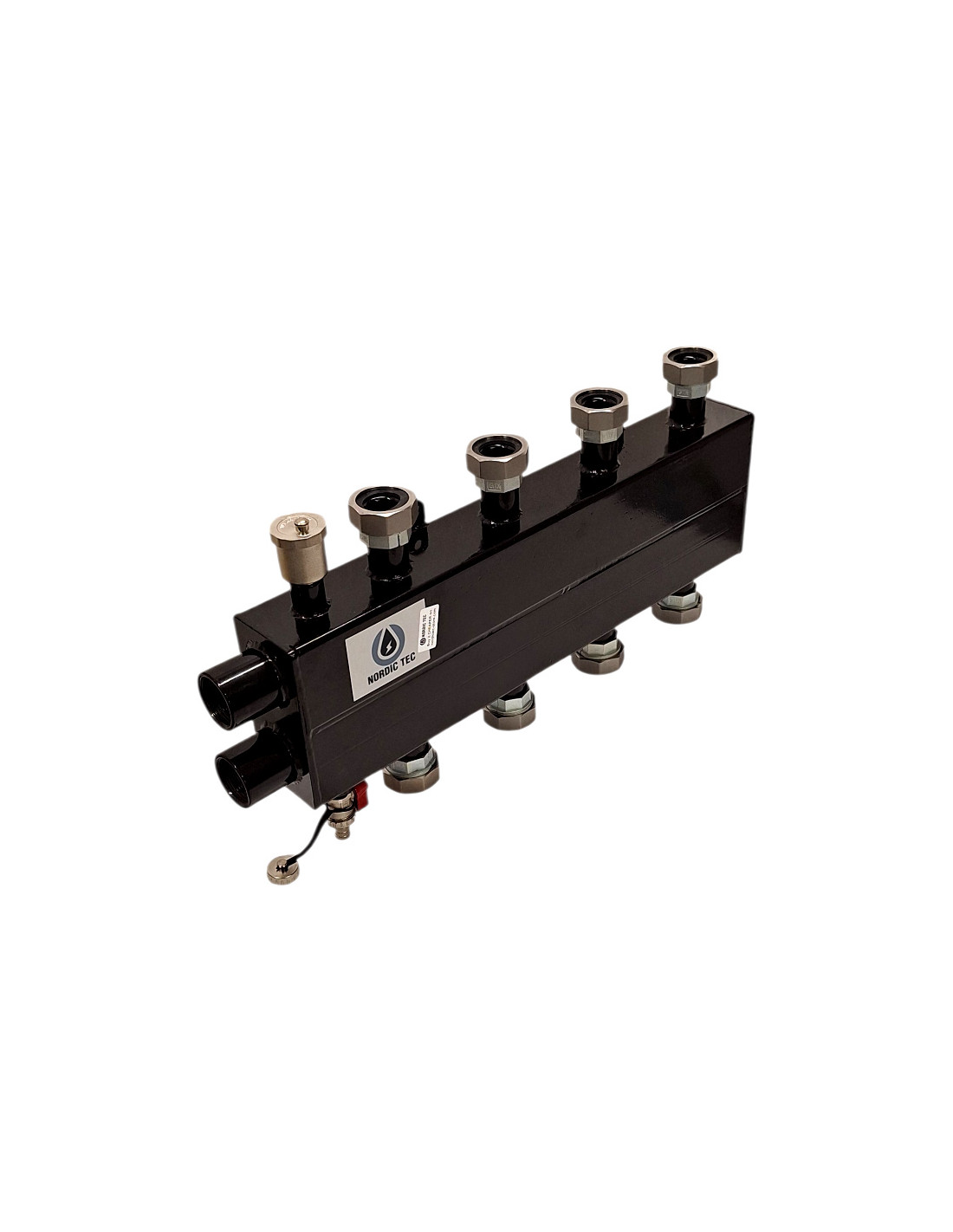

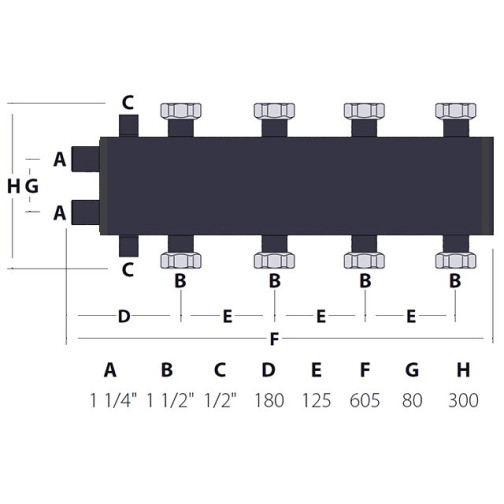

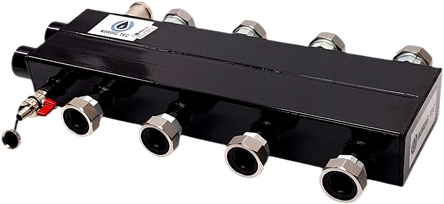

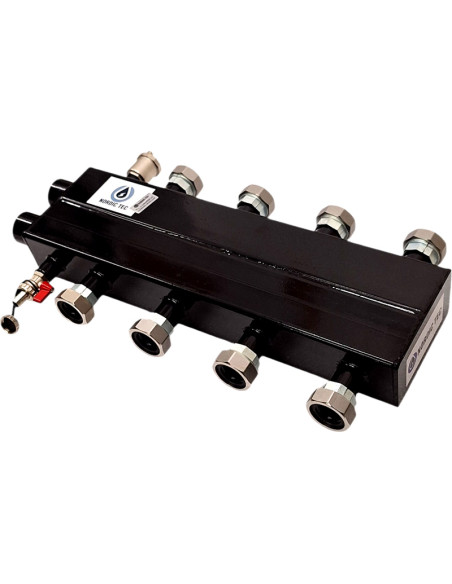

Montáž hydraulického rozvádzača so separátorom 2+2
Zariadenie sa skladá z rozvádzača na primárnej strane ako aj z paralelne usporiadaného kolektora na sekundárnej strane. Zariadenie je možné namontovať v akejkoľvek polohe, odporúča sa však horizontálna montážna poloha, pretože umožňuje použitie odvzdušňovača aj vypúšťacieho ventilu.

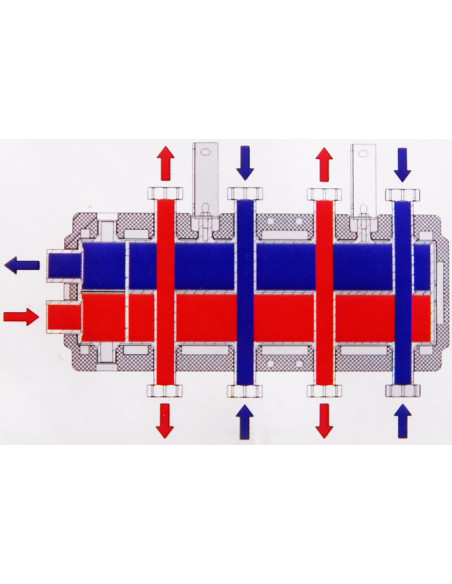

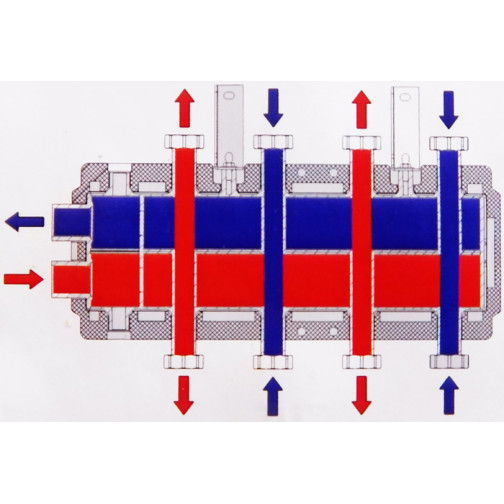

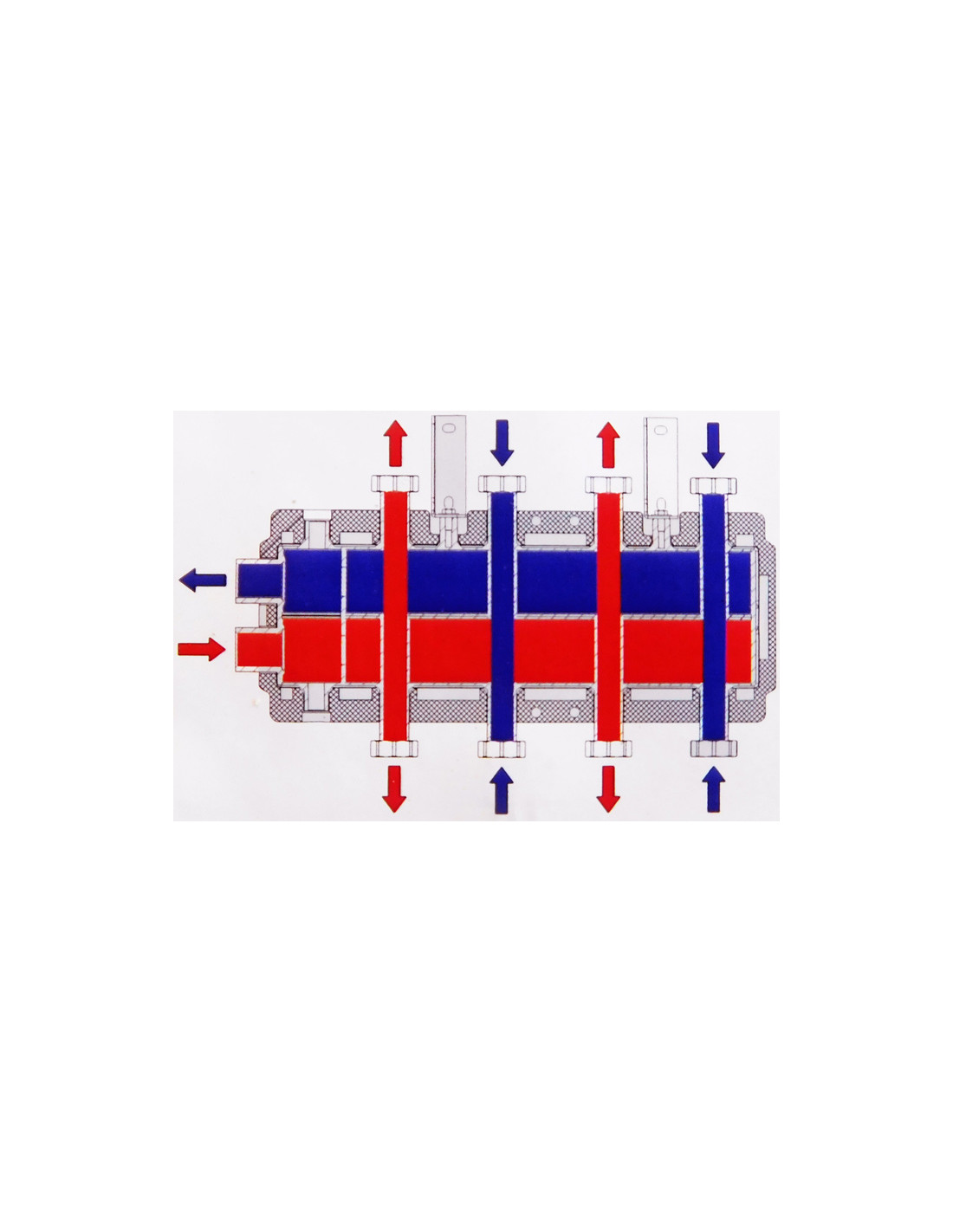

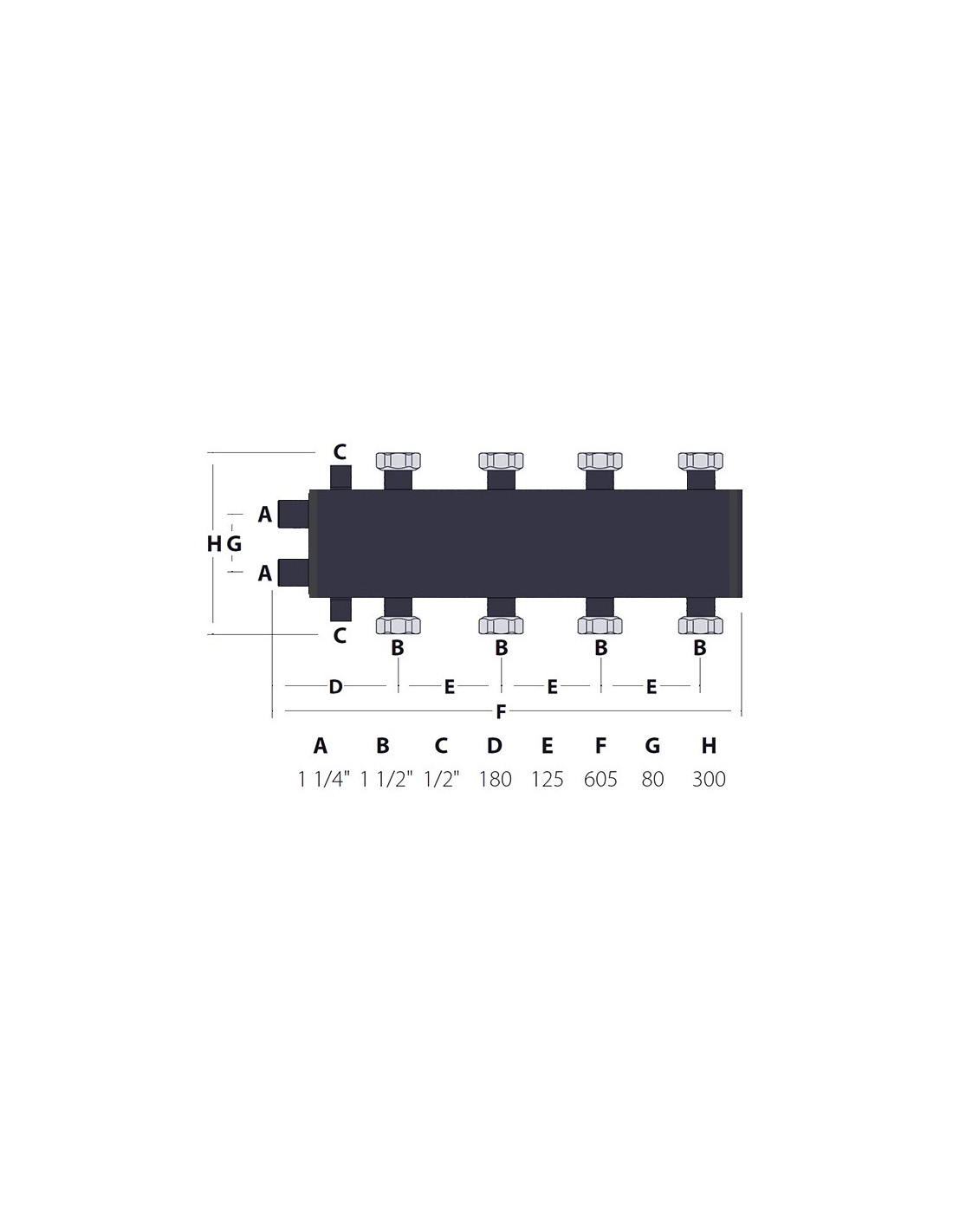

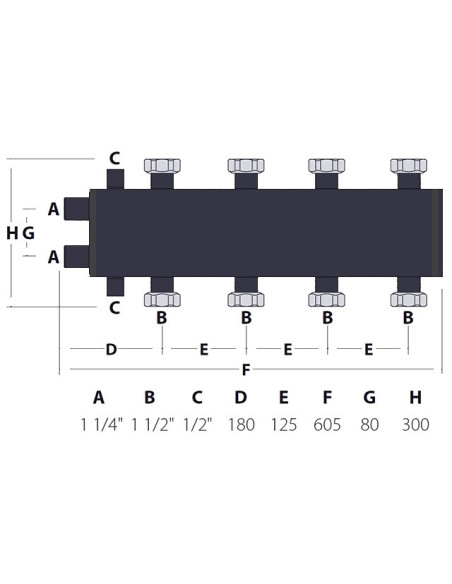

Hydraulický oddeľovací rozvádzač je potrebné pripojiť s ohľadom na schému prúdenia, ktorá je dostupná aj v galérii produktu. Odporúča sa uplatniť princíp zabránenia kríženiu prívodných a vratných prúdov protiľahlo pripojených vykurovacích okruhov alebo čerpacích skupín, čo je tiež označené šípkami v schéme.
V praxi to znamená, že po výbere primárneho pripojenia pre vykurovací okruh, napríklad horného pripojenia, musia byť prívody sekundárnych vykurovacích okruhov pripojené zodpovedajúcim spôsobom identicky na opačnej strane. Následne musia byť aj spiatočky pripojené zodpovedajúcim spôsobom na príslušných stranách telesa zariadenia.
Je potrebné tiež dbať na to, že pripojenia určené pre odvzdušňovač a vypúšťací ventil (veľkosť 1/2") sa v žiadnom prípade nesmú používať na pripojenie vykurovacích okruhov. Pri montáži v polohe, ktorá neumožňuje inštaláciu odvzdušňovača (napr. vertikálne), musia byť tieto pripojenia uzavreté.
