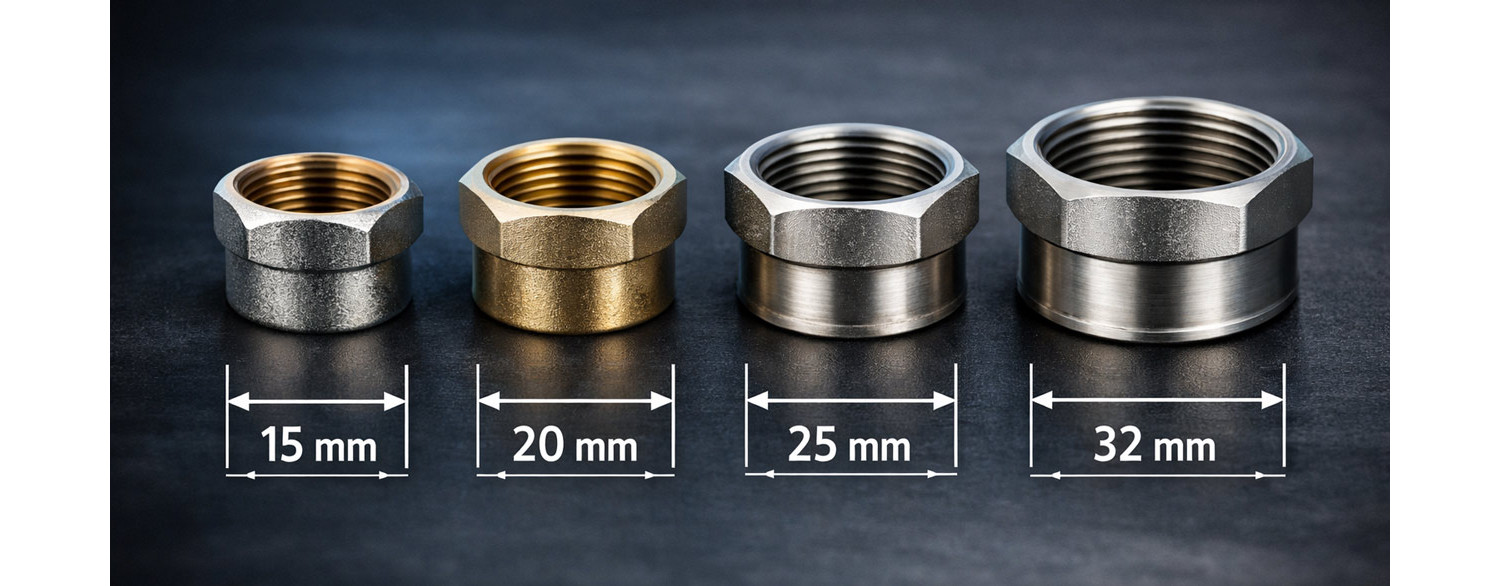

Tabuľka metrických závitov - koľko mm má palcový závit a iné?

Zdá sa vám, že závit ventilu, výmenníka - alebo akéhokoľvek hydraulického zariadenia s závitovými spojmi - nespĺňa normy? Nie je to tá veľkosť, akú mal byť?

Koľko mm by mal mať závit 1 palec? A koľko mm by mal mať závit 1 1/4 palca?

Odpovede na tieto a ďalšie otázky nájdete v tomto článku - a môžete skontrolovať akýkoľvek závit - vnútorný aj vonkajší z hľadiska veľkosti.

Tabuľka metrických závitov - rozmery palcových závitov

V rámci jednej tabuľky rozmerov palcových závitov - uvádzame veľkosti závitov v metrickom systéme (t.j. v milimetroch) a v palcovom systéme (t.j. v palcoch - bežne používaných mierach v hydraulike). Mnoho ľudí je presvedčených, že palec v hydraulike zodpovedá tomu istému predpokladu ako v matematike a že taký závit musí mať 24 mm. To však nie je pravda - pretože palcové závity boli v priebehu rokov prispôsobené rúram o takejto priemeru. Ich skutočný rozmer - ako aj závitov v akejkoľvek inej veľkosti - nájdete v tabuľke metrických závitov (tabuľke palcových závitov), ktorú nájdete nižšie:

Tabuľka rozmerov palcových závitov

Tabuľka palcových rúrkových závitov | nordictec-shop.sk

Vyššie uvedená tabuľka palcových rúrkových závitov sa vzťahuje na závity BSP, čo je štandard bežne používaný v Európe, vo väčšine krajín. Je to štandardizovaná veľkosť závitu vytvorená v 19. storočí s cieľom dosiahnuť kompatibilitu hydraulických zariadení v rôznych krajinách. Tento štandard bol vytvorený vo Veľkej Británii a jeho rozšírením je British Standard Pipe. Vďaka vyššie uvedenej tabuľke palcových rúrkových závitov budete môcť skontrolovať akýkoľvek závit z hľadiska metrických mier - teda skontrolovať jeho veľkosť v mm.

Ako skontrolovať veľkosť závitu?

Veľkosť závitu je najlepšie zmerať posuvným meradlom, samozrejme je potrebné ho skontrolovať tak, aby ste zachytili jeho priemer, t.j. najdlhšiu os, ktorá pretína celý závit. Ak nemáte posuvné meradlo, môžete to urobiť bežným meradlom.

Po odmeraní závitu, keď viete, koľko má milimetrov, môžete identifikovať jeho veľkosť v palcoch.

Rozmery závitu 1 palec - koľko je to mm?

Závit 1 palec je vedľa závitu 3/4 palca najčastejšie používaný rozmer v hydraulike, ideálne vyhovujúci potrebám rodinných domov. Preto sú rozmery závitu 1 palec najčastejšie vyhľadávané na internete.

Závit 1 palec má rozmery: 30,3 mm (vnútorný závit) a 33,3 mm (vonkajší závit).

Rozmery závitu 5/4 - koľko mm majú závity 1 1/4"? G1 1/4

Závity 5/4" sú o niečo väčšie, dnes v novom stavebníctve používané rozhodne menej často ako kedysi. V minulosti, v časoch bežného používania tzv. otvorených systémov pracujúcich gravitačne (t.j. bez čerpadla), boli používané veľmi často. Napriek tomu sa dnes tiež využívajú.

Rozmery závitu 5/4 palca sú 39 mm (vnútorný závit 5/4") a 41,9 mm (vonkajší závit 5/4").

Rozmery závitu 3/4 | Koľko mm majú závity G3/4 alebo DN20?

Závit 3/4 palca - často označovaný jednoducho ako závit 3/4" - má nasledujúce rozmery: 24,1 mm (vnútorný závit 3/4") a 26,4 mm (vonkajší závit 3/4"). Je to vedľa 1-palových závitov jeden z najpopulárnejších rozmerov používaných v hydraulike. Jeho popularita značne vzrástla s nástupom nového stavebníctva, ktoré sa zameriava na menšie budovy a na systémy ústredného kúrenia založené na tenších rúrach.

Termostatický zmiešavací ventil 1/2" 25-55°C - 3-cestný

SK-z-termo-1/2

49.99

View

Magnetický Filter 1" Odkalovač Nordic Tec DN25

SK-magneticky-filter-1"-NT

61.9

View

Výmenník tepla Nordic Tec Ba-23-30 3/4" 15-35kW

SK Ba-23-30

101.99

View

Výmenník tepla Nordic Tec Ba-32-30 1" 30-65 kW

SK-NT Ba-32-30

157.99

View

Rozmery závitu 1/2 palca - G1/2

Závit 1/2 palca je jedným z menších rozmerov, menej často používaným v stavebníctve ako predchádzajúce typy, teda závity s veľkosťou 1 palec a 3/4 palca. Napriek tomu nie je zriedkavý a často sa používa. Často sa označuje jednoducho ako G1/2.

Závit 1/2 palca má rozmery: 18,6 mm (vnútorný závit 1/2") a 21,0 mm (vonkajší závit 1/2").

Rozmery závitu 1/4 palca - G1/4

Ako uvádza vyššie uvedená tabuľka rozmerov závitov - závit 1/4 palca má rozmery: 11,5 mm (vnútorný závit 1/4") a 13,2 mm (vonkajší závit 1/4"). Závit 1/4 palca je vo všeobecnosti dosť malý, čo nevedie k veľkej priepustnosti. Napriek tomu sa často používa napríklad v prípade nízkoprietokových kohútikov alebo trojfázových filtrov, podobne ako malých UV filtrov na vodu.

Rozmery závitu 3/8 palca - koľko to je mm?

Závity 3/8 sú dosť malé a používajú sa sporadicky. Zriedka sa vyskytujú v inštaláciách ÚK a TÚV, napriek tomu sa občas objavujú. Široko sa používajú napríklad v automatizácii a mechanike.

Závity 3/8 palca v prepočte na milimetre majú nasledujúce rozmery: 15 mm (vnútorný závit 3/8") a 16,7 mm (vonkajší závit 3/8").
