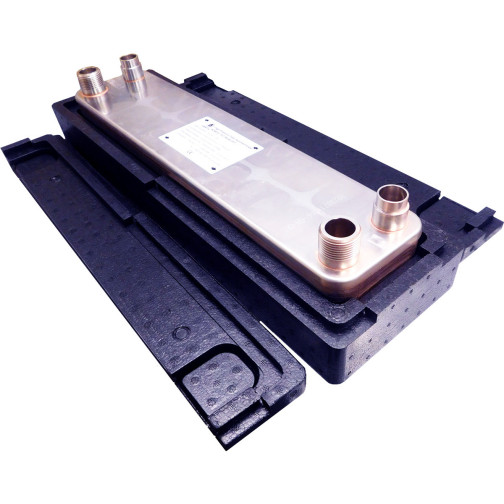

Kondenzátor pre chladivo - výmenník plynu / freónu - čo znamená, že má 2 kanály, z ktorých jeden je určený pre plyn/freón/chladivo a druhý pre kvapalinu, ktorou môže byť napríklad voda alebo roztok glykolu. Výmenník tepla pre freón a podobné média je hlavne určený na použitie ako kondenzátor v tepelných čerpadlách alebo podobných zariadeniach ako sú chladiace jednotky a klimatizácie. Základným konštrukčným prvkom, ktorý odlišuje tento model od štandardných doskových výmenníkov, je odolnosť voči vyšším tlakom, ktoré môže generovať práca s freónom alebo chladivami (až do 45 barov) - a pripravené pripojenie pre plynné médiá.
Technické detaily - kondenzátor / výmenník tepla Ba-68-10-F
- Nerezová oceľ 316L, dosky vakuovou metódou s použitím medi
- Ohrevný výkon pre tepelné čerpadlo / klimatizáciu / chladiaci agregát - 5 kW - 8 kW
Parameter (pre 8 kW)
Strana freónu R410a; Tkond = 40ºC,
Strana kvapaliny: Voda; T-IN= 32ºC; T-OUT = 37 ºC
- Prípojky pre R32, R410a, R290 - chladivo: trubice s priemerom ϕ 22 - 7/8" určené na pájenie (neprevedené závity)
- Prípojky pre vodu: 1" - DN 25
- Pracovný tlak - max. 45 bar
- Skúšobný tlak pred uvedením do prevádzky - > 60 bar
- Prietok - 22 m3/h / 22 000 l/h
- Spôsob pripojenia: protiprúdový výmenník tepla
Plocha výmenníka tepla - výmenník tepla chladivo-voda Ba-68-10-F : 0,68 m²
Ako je vidieť na vyššie uvedenom grafe, 10-doskový výmenník tepla - je najmenší v sérii Ba-68-F, určenej pre plyn aj kvapalinu. Ak vaše použitie vyžaduje aktívnu výmennú plochu vyššiu ako 0,68 metrov štvorcových, je potrebné vybrať väčší výmenník s viacerými doskami. Vyššie uvedená séria obsahuje 8 modelov, pričom najväčší má plochu viac ako 4m².
Rozmery výmenníka tepla Ba-68-10-F
(A) - 526 mm
(B) - 119 mm
(F) - 34 mm
(C) - 470 mm
(D) - 63 mm
____________________
Možno vám výmenníky tepla chladivo-voda NORDIC TEC Ba-68 vyhovujú z hľadiska parametrov -> avšak do vášho systému by sa lepšie hodilo zariadeniekompaktnejšie. Určite skontrolujte:
