Ako funguje protiprúdový výmenník tepla?

Protiprúdový výmenník je zariadenie, ktoré umožňuje účinné získavanie tepelnej energie. Je široko využívaný v rôznych odvetviach priemyslu, ako aj v rodinných domoch (klimatizácia, vetranie, ohrev užitkovej vody). Z nasledujúceho článku sa dozviete, ako je tento typ výmenníka zostavený, ako funguje, na čo sa využíva a čo vlastne znamená „protiprúd“. Prečítajte si a zistite viac o protiprúdových výmenníkoch.

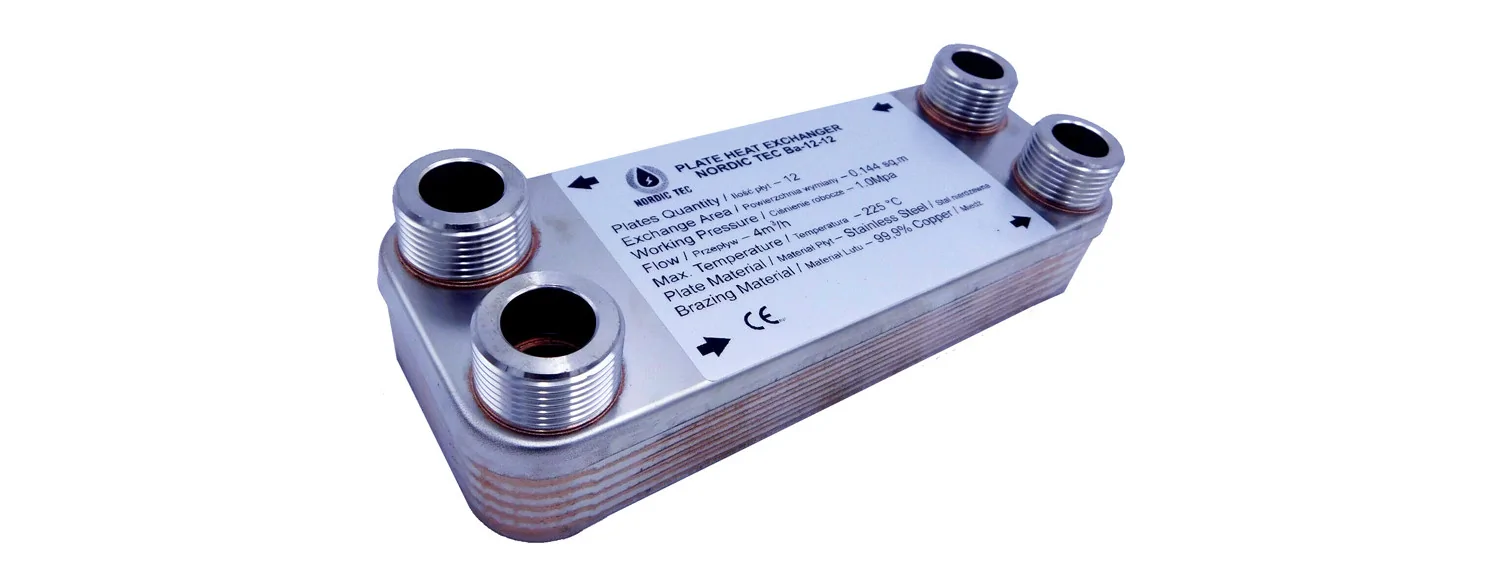

Čo je protiprúdový tepelný výmenník?

Protiprúdový tepelný výmenník je zariadenie používané v mnohých odvetviach na efektívnu výmenu tepla medzi dvoma rôznymi tokmi tekutín, ktoré prúdia v opačných smeroch. Funguje na princípe prúdenia tekutín cez oddelujúce ich kanály, čo umožňuje účinný prenos tepla medzi nimi. Protiprúdové výmenníky sa využívajú v takých oblastiach ako centrálny kúrenie - ale tiež chemický priemysel, energetika či priemyselné procesy. Vďaka svojej konštrukcii umožňujú dosiahnuť vyššiu energetickú účinnosť, znížiť tepelné straty a zvýšiť efektivitu výroby.

Základný princíp protiprúdu pri pripájaní výmenníkov tepla

Ak je výmenník tepla protiprúdový (a výrobca by o tom mal informovať), treba pamätať, že pri ich pripájaní sa používa základný princíp protiprúdu. Spočíva v tom, že tekutiny (alebo vo všeobecnosti média) pretekajúce cez protiprúdový výmenník prúdia v opačných smeroch voči sebe. Vďaka tomu sú v kontakte dlhšie a prenos teploty je účinnejší. To je práve protiprúd.
Tu však nie je žiadna voľnosť pri pripájaní výmenníka - výmenník tepla môže mať drážky na doskách, ktoré určujú jeho smer prúdenia. V tejto situácii len na to určené výmenníky možno klasifikovať ako protiprúdové - a pripájať ako protiprúdové.

Výmenník tepla Nordic Tec Ba-12-20 3/4" 5-20kW

SK Ba-12-20 3/4"

66.49

View

Nástenný držiak s uhlovými spojmi - pre výmenník tepla 3/4"

WSP3/4

102.99

View

Výmenník tepla Nordic Tec Ba-16-32 1" 20-40 kW

NT Ba-16-32

127.5

View

Výmenník tepla bazénový oceľový Nordic Tec B155 50 kW

B155

205

View

Princíp fungovania protiprúdových výmenníkov tepla

Princíp fungovania protiprúdových výmenníkov tepla spočíva v prenose tepla medzi dvoma tekutinami, teplou tekutinou a studenou tekutinou, ktoré prúdia v opačných smeroch. Tento proces je založený na princípe prenosu tepla od tekutiny s vyššou teplotou k tekutine s nižšou teplotou. Efektívna výmena tepla medzi tekutinami je kľúčová pre minimalizáciu strát a dosiahnutie vysokého výkonu procesu. Protiprúdové výmenníky zabezpečujú efektívne využitie dostupného tepla, čo ich robí bežne používanými v rôznych odvetviach. Vďaka prenosu tepla z teplej tekutiny do studenej umožňujú protiprúdové výmenníky využitie tepelnej energie z jedného procesu na ohrev tekutiny v inom procese. Okrem toho minimalizácia tepelných strát v procese výmeny vedie k úspore energie a zvýšeniu efektívnosti systému. Tým sú protiprúdové výmenníky nielen ekonomické, ale aj viac šetrné k životnému prostrediu. Výmena tepla v opačných smeroch prispieva k optimálnemu využitiu dostupných zdrojov a výrazne zvyšuje efektívnosť celého tepelného procesu. Nižšie vysvetlíme, prečo sú protiprúdové výmenníky také efektívne.

Prečo je protiprúdový tepelný výmenník tak efektívny?

Protiprúdový výmenník tepelný je veľmi efektívny - jeho efektívnosť môže dosiahnuť až 85%. Vďaka svojej konštrukcii, ktorá maximalizuje rozdiel teplôt medzi dvoma vymieňanými tekutinami, je prenos tepla veľmi účinný. Efektívnosť protiprúdového výmenníka tepla možno pripísať niekoľkým kľúčovým faktorom, ktoré sú diskutované nižšie.

Gradient teploty:

V protiprúdovom systéme horúce a studené tekutiny prúdia v opačných smeroch. Toto vytvára neustále klesajúci gradient teploty pozdĺž dĺžky výmenníka tepla. Ako sa zmenšuje rozdiel teplôt medzi dvoma tekutinami, výmena tepla stále prebieha pozdĺž celej dĺžky výmenníka, čo umožňuje efektívnejšie využitie dostupného rozdielu teplôt.

Udržiavaný rozdiel teplôt:

Vďaka opačným smerom prúdenia, horúca tekutina vstupujúca do protiprúdového výmenníka tepla najprv narazí na najchladnejšiu tekutinu, zatiaľ čo studená tekutina vstupujúca do výmenníka najprv narazí na najhorúcejšiu tekutinu. To znamená, že najväčší rozdiel teplôt nastáva v bode prvotného kontaktu. Keď tekutiny prechádzajú výmenníkom, rozdiel teplôt postupne klesá, ale zostáva vyšší v porovnaní s inými typmi konfigurácií prúdenia, ako je napríklad rovnobežný prietok.

Protipôsobenie stratám tepla:

V výmenníku tepla s rovnobežným prúdením rozdiel teplôt medzi dvoma tekutinami rýchlejšie klesá pozdĺž dĺžky výmenníka. To môže viesť k situácii, kde v určitom okamihu rozdiel teplôt stane sa tak malý, že výmena tepla efektívne ustáva. Naopak, v protiprúdovom výmenníku tepla opísanom v tomto článku opačné smerovanie prúdenia zaisťuje rovnomernejšie rozloženie výmeny tepla pozdĺž celej dĺžky.

Výmenník tepla bazénový oceľový Nordic Tec B300 88kW

B300

284.99

View

Výmenník tepla Nordic Tec Ba-12-30 3/4" 10-24 kW

SK Ba-12-30

76.5

View

Nerezový rozdeľovač INOX 4 okruhy

Nerezový-rozdeľovač-INOX-4

95.99

View

Výmenník tepla Nordic Tec Ba-115-50 2" 250-420 kW

SK Ba-115-50

1119.99

View

Kde sa používajú protiprúdové výmenníky tepla?

Vetranie a klimatizácia - v tomto prípade protiprúdové výmenníky tepla slúžia na efektívny prenos tepla medzi prúdom vonkajšieho vzduchu a prúdom vnútorného vzduchu. Sú to samozrejme výmenníky tepla vzduch-vzduch.
Farmaceutický priemysel - vo farmácii sa protiprúdové výmenníky tepla využívajú na výrobu liekov (v procesoch destilácie, sušenia, kryštalizácie).
Chemický priemysel - v chemických spoločnostiach a výskumných inštitútoch sa protiprúdové výmenníky tepla používajú na kontrolu teploty chemických reakcií, destilácie, kondenzácie.
Petrochemický priemysel - v rafinériách a ďalších petrochemických závodoch sa protiprúdové výmenníky tepla využívajú na chladenie horúcich produktov a látok, ktoré vyžadujú rýchle ochladenie, aby sa zachovali určené podmienky spracovania.
Energetický priemysel - v jadrových a tepelných elektrárňach sa protiprúdové výmenníky tepla používajú na prenos tepla medzi chladiacim a pracovným obvodom za účelom výroby elektrickej energie.
Potravinársky priemysel a chladenie - pri výrobe potravín môžu byť protiprúdové výmenníky tepla využité na rýchle ochladenie alebo ohrev potravinárskych produktov, ako aj v procese pasterizácie a sušenia.
Metalurgický priemysel - protiprúdové výmenníky tepla sa v tomto prípade používajú na kontrolu teploty v procesoch ako sú valcovanie, odlievanie alebo tepelné spracovanie.
Centrálne kúrenie a ohrev užitkovej teplej vody. V tejto úlohe sa dokonale osvedčia nasledujúce výmenníky tepla:

Výhody protiprúdových výmenníkov tepla

Protiprúdové výmenníky tepla majú rad výhod, o ktorých je dobré vedieť. Nepochybne jednou z ich najväčších výhod je vysoká efektívnosť, široké využitie, nízke náklady na výrobu a znižovanie tepelných napätí v konštrukcii v porovnaní s súbežnými výmenníkmi.

Vysoká tepelná účinnosť

Protiprúdové výmenníky tepla majú mnoho výhod - jednou z najdôležitejších je veľmi vysoká tepelná účinnosť. To znamená, že tepelné straty sú minimálne a takmer celá tepelná energia sa využíva na vykurovanie alebo chladenie budovy. Vďaka tomu sú takéto výmenníky veľmi efektívne a ekonomické v prevádzke. Navyše v prípade doskových výmenníkov je možné použiť tepelné izolácie, ktoré ešte viac minimalizujú straty.

Široké využitie

Ďalšou výhodou protiprúdových výmenníkov tepla je flexibilita ich použitia. Môžu byť použité na vykurovanie aj chladenie, vďaka čomu nájdu široké uplatnenie v mnohých odvetviach, ako sú potravinársky priemysel, chemický priemysel, energetika alebo v kúrení alebo klimatizácii budov.

Nízke náklady

Protiprúdové výmenníky tepla sú navyše pomerne lacné na výrobu, čo sa prejavuje ich atraktívnou cenou pre užívateľov. Nakoniec, tieto druhy výmenníkov sú ľahké na inštaláciu a údržbu, čo znamená, že sú praktické pri používaní. Preto sú protiprúdové výmenníky tepla čoraz populárnejším riešením v oblasti tepelnej technológie.

Veľká rýchlosť výmeny tepla

Protiprúdové usporiadanie umožňuje vyšší celkový koeficient výmeny tepla v porovnaní s inými konfiguráciami prúdenia. To znamená, že protiprúdový výmenník tepla môže dosiahnuť požadovanú zmenu teploty pri menšej dĺžke, čo je obzvlášť výhodné v situáciách, keď je priestor obmedzený.

Menšie tepelné napätia

Protiprúdové prúdenie pomáha znižovať tepelné napätia materiálov použitých vo výmenníku tepla. Keďže horúce a studené tekutiny sa postupne stretávajú a rozdiel teplôt sa znižuje pozdĺž dĺžky protiprúdového výmenníka, existuje menej rozdielov teplôt, ktoré môžu spôsobovať tepelné napätia.
