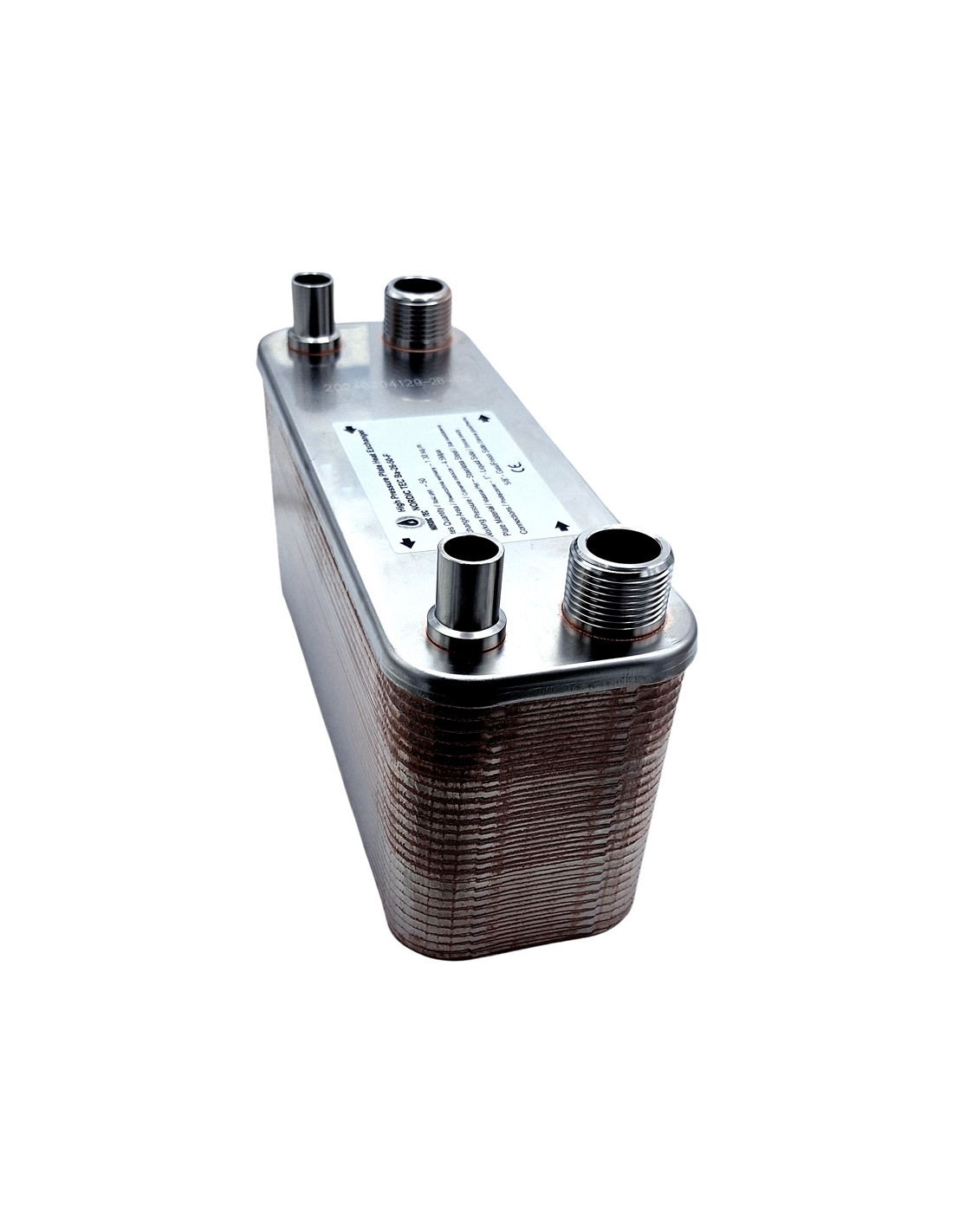

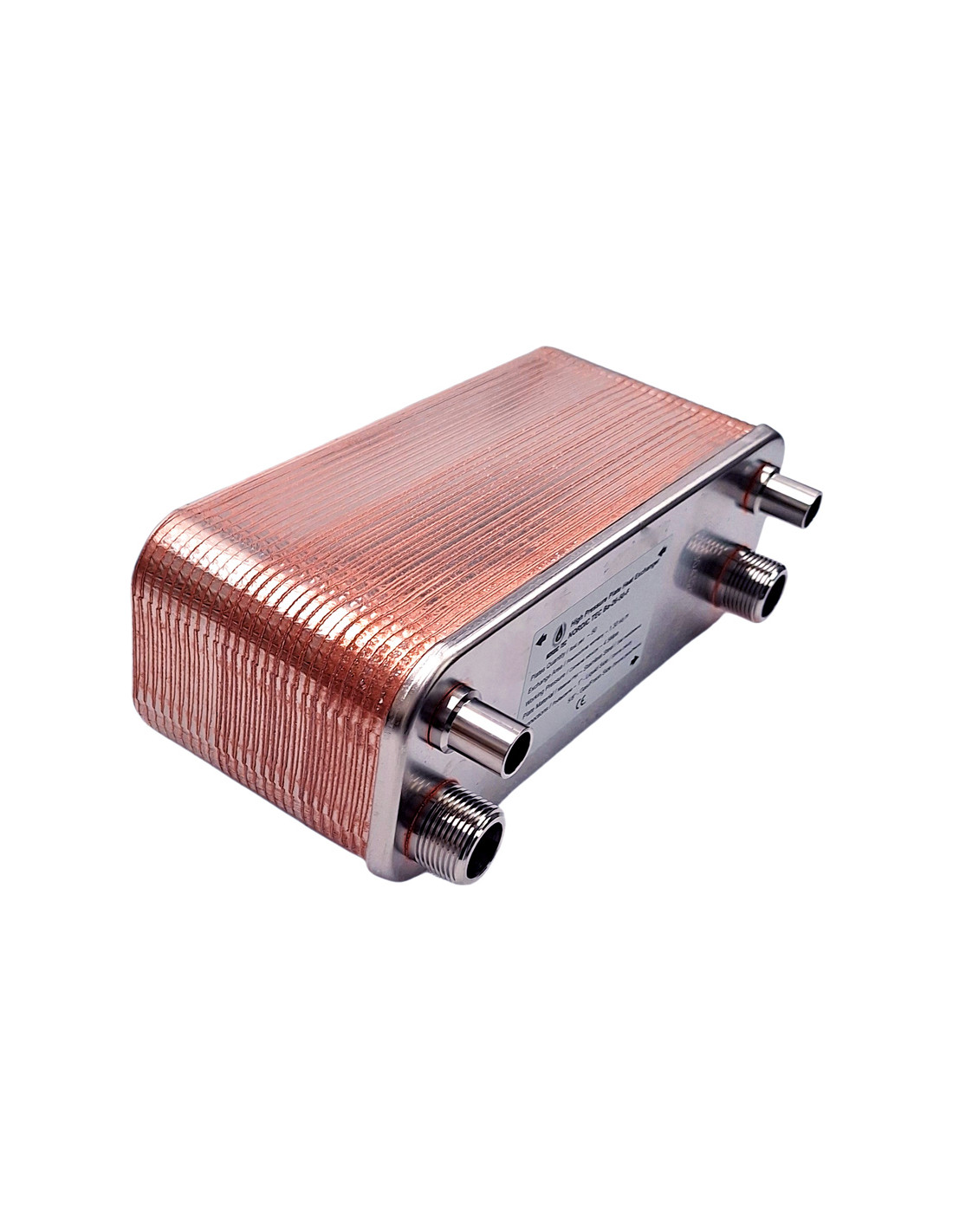

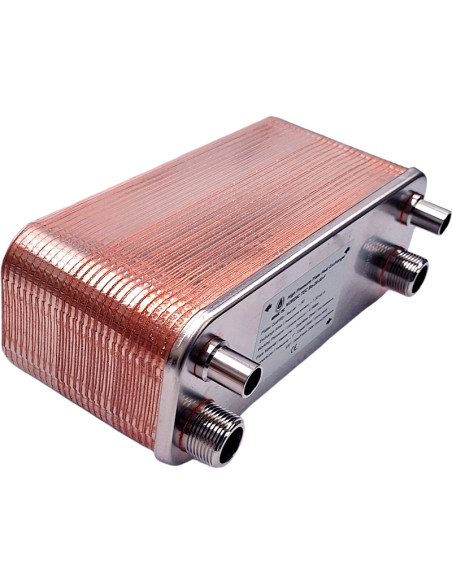

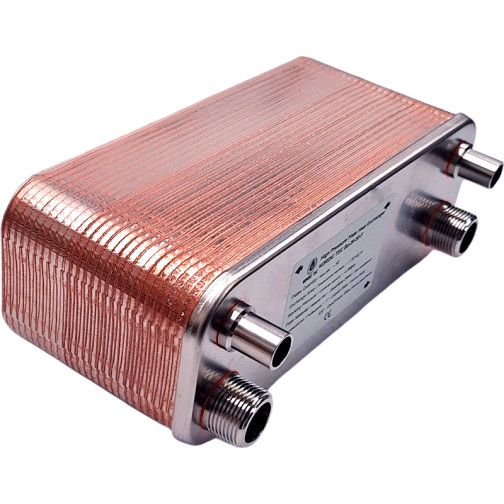

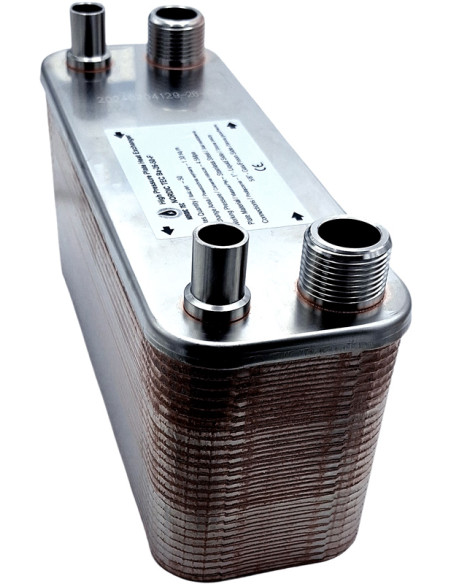

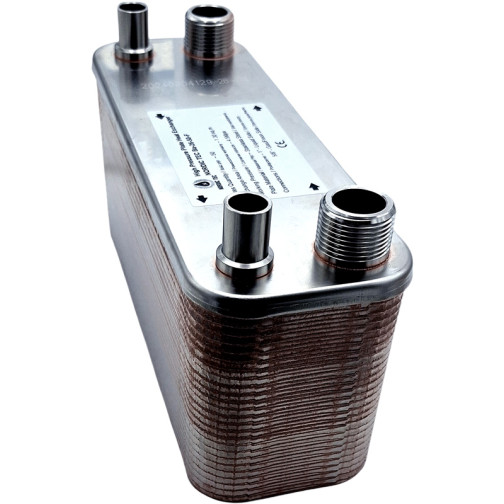

Výmenník tepla chladivo TČ Ba-26-50-F 1,30m² 13 kW r32

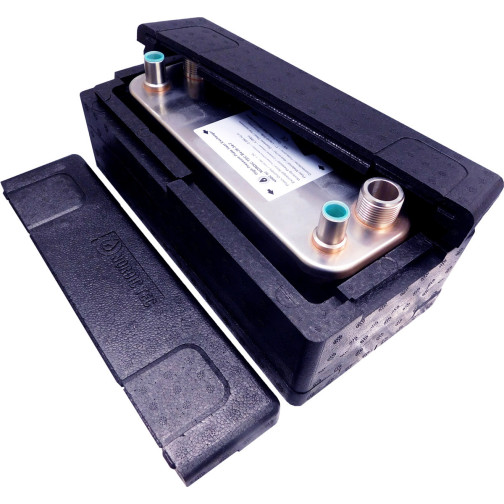

Výmenník tepla freónový pre tepelné čerpadlo 6-9 kW izolacia

Výmenník tepla chladivo TČ Ba-26-50-F 1,30m² 13 kW

Výmenník tepla chladivo TČ - 50-doskový Ba-26-50-F 8 kW - 13 kW

Plynový výmenník tepla 50-doskový - vysokotlakový (do 45 bar), pre použitie s kvapalinou (jeden kanál) a chladivom / freónom (druhý kanál). Môže plniť úlohu kondenzátora / výparníka pri tepelných čerpadlách alebo klimatizáciách. Vhodný pre prácu s chladivami bežnými na trhu v aplikáciách do 4,5 MPa.

Počet dosiek výmenníka: 50 dosiek
Prípojky - Strana plynová: rúra 5/8" (ϕ15) | Strana kvapalná (strana odberu): 1"
Plocha výmeny tepla: 1,30 m²
Nominálny výkon tepelného čerpadla / agregátu / klimatizácie: 8 kW - 13 kW
Pracovný tlak na plynovej strane: do 45 bar

✅ Doručenie na Slovensku - ZADARMO

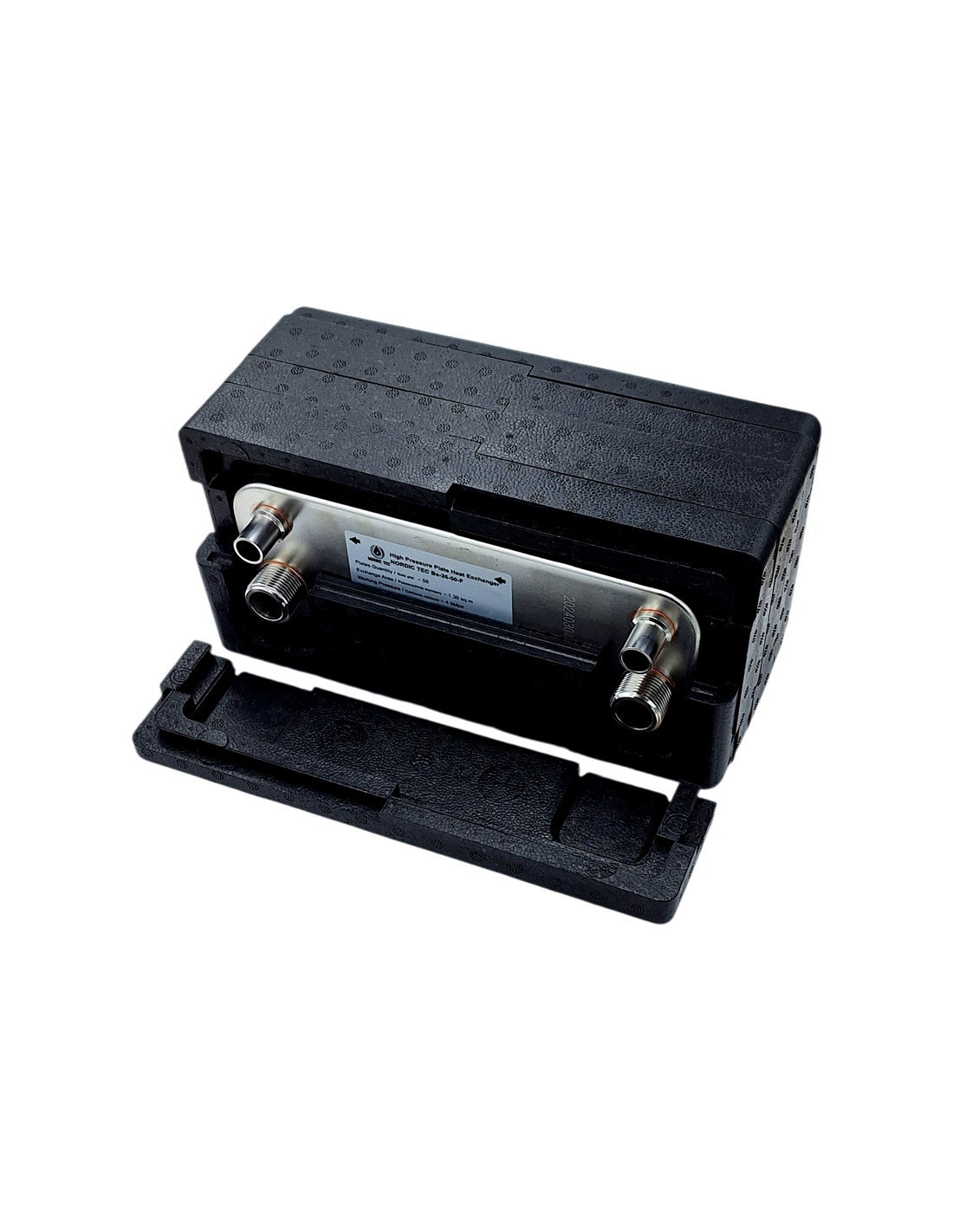

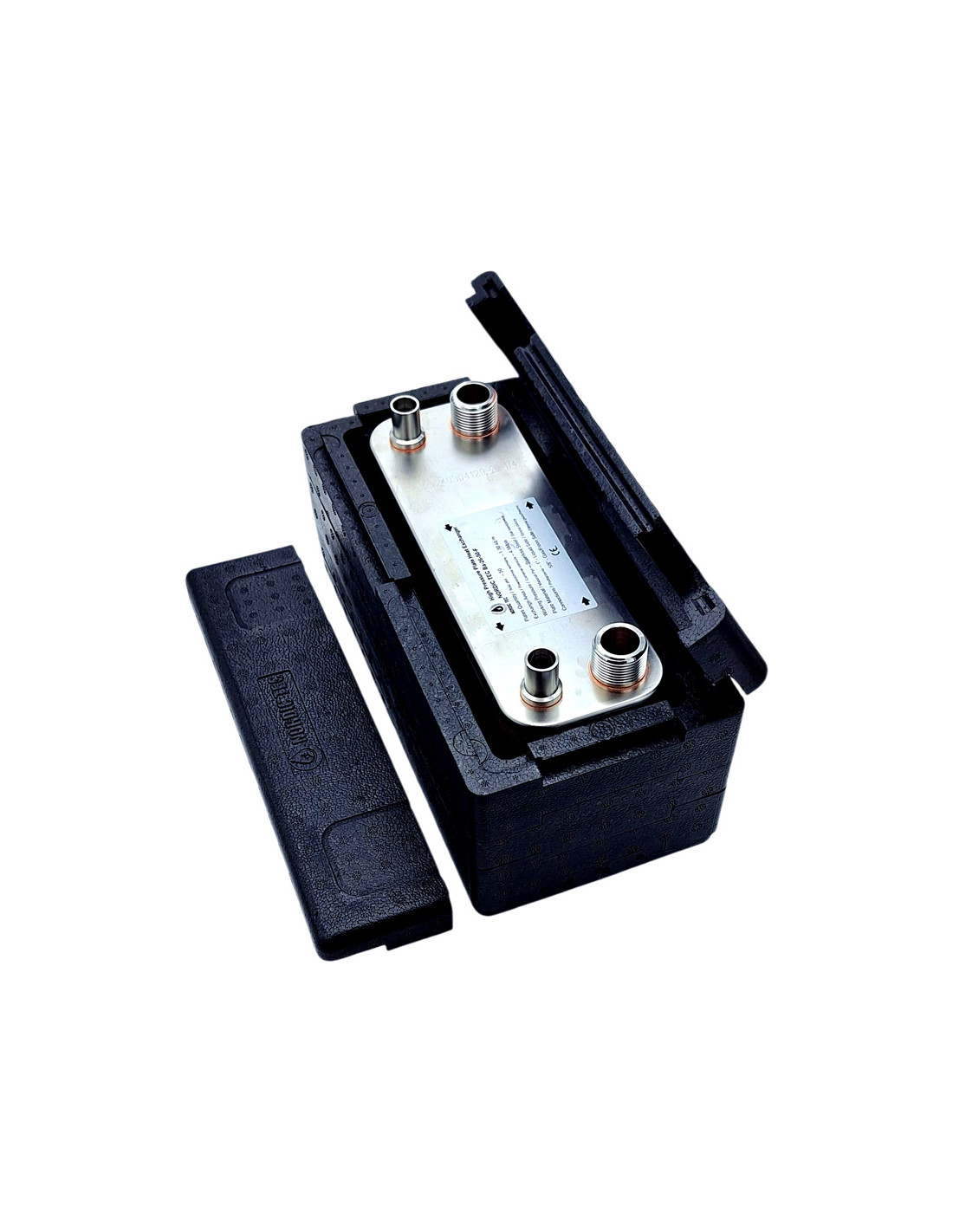

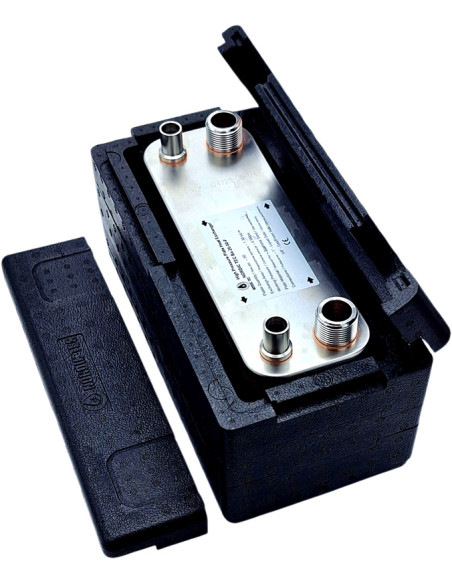

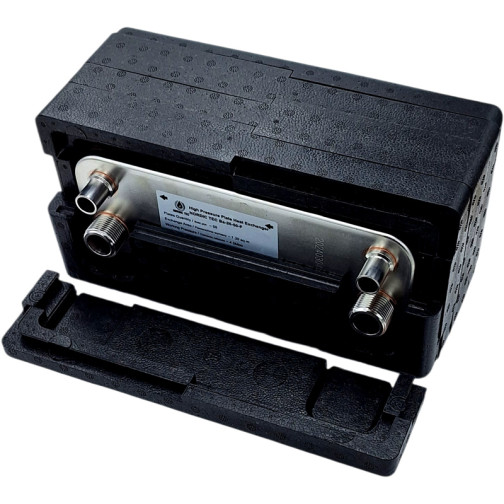

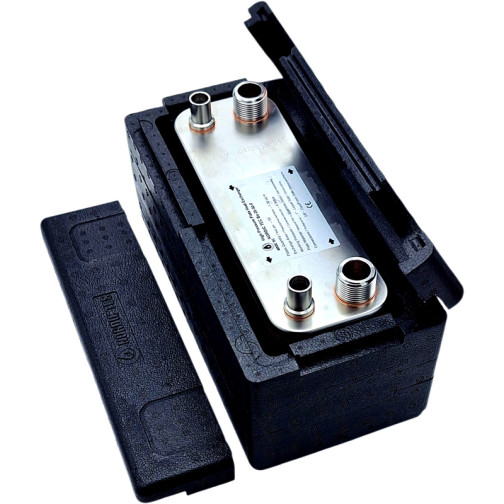

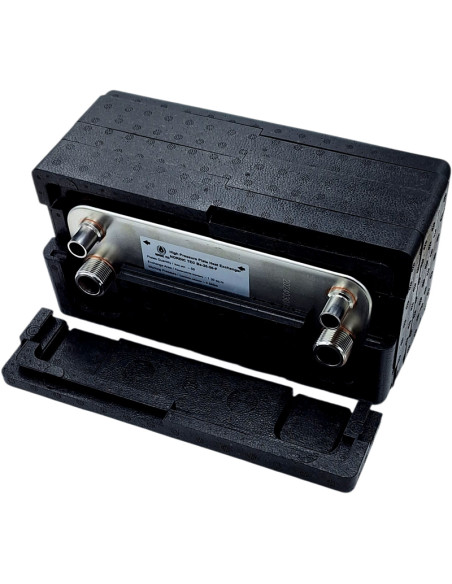

50-doskový freónový výmenník tepla je k dispozícii voliteľne aj s izoláciou.

Príslušenstvo výmenníka tepla

Iba výmenník
s Izoláciou

Kód SK NT Ba-26-50-F

Skladom

244,99 €

S DPH

Popis
Detaily produktu

Výmenník tepla plynový - pre tepelné čerpadlá 8 kW - 13 kW

Doskový výmenník tepla Nordic Tec freónový - pre tepelné čerpadlo alebo klimatizáciu
na prácu ako výparník / kondenzátor v zariadeniach v rozmedzí 8-13 kW

✅☑️ Niple na spájkovanie do výmenníkov tepla plyn-voda | Adaptéry na SAE

Technické detaily - Výmenník tepla plynový Ba-26-50-F

Nerezová oceľ 316L, spájkovaná vákuovou metódou pomocou medi
Výhrevný výkon pre tepelné čerpadlo / klimatizáciu / chladiaci agregát: 8 kW - 13 kW
Prípojky výmenníka na strane freónu / plynového média: ϕ15 - 5/8" pre tvrdé spájkovanie
Prípojky kvapalného média: 1" - DN 25
Pracovný tlak: do 45 bar (maximálny tlak, ktorému by mal byť výmenník vystavený)
Skúšobný tlak pred uvedením do obehu: > 60 bar
Priepustnosť: 12 m³/h
Spôsob pripojenia: protiprúd

Rozdiel medzi týmto výmenníkom tepla pre chladivo a tradičným doskovým výmenníkom spočíva v inej metóde spájkovania, čím výmenník dosahuje väčšiu odolnosť voči tlakom a je schválený na prácu pod tlakom až do 45 bar. Bežné výmenníky určené pre kvapaliny majú zvyčajne certifikáciu do 20 alebo 30 bar, a preto by nemali pracovať s médiami ako freón, plyn, chladivo (ktoré majú tendenciu generovať oveľa vyššie tlaky než 30 bar).

Teplovýmenná plocha - Výmenník plyn-voda : 1.3 m²

Teplovýmenná plocha - Výmenník plyn-voda Ba-26-50-F 8 kW 13 kW

Vyššie uvedené grafické zobrazenie ukazuje sériu výmenníkov tepla pre plyn / freón / chladivo - Ba-26-F Nordic Tec - a umiestnenie modelu Ba-26-50-F v rámci tejto série. Ako je vidieť na priloženom grafe, tento výmenník má plochu dosiek 1,3 m², čo v praxi znamená, že sa najčastejšie vynikajúco osvedčuje pri obsluhe tepelných čerpadiel a agregátov v rozsahu od 8 do 13 kW, v závislosti od parametrov, ktoré chceme tu použiť, hlavne od teplôt. Ak hľadáte freónový výmenník podobných rozmerov, ale schopný obsluhovať väčšie tepelné čerpadlá, tiež prispôsobený na prácu s chladivom - môžete si pozrieť väčší výmenník z tejto série, teda Ba-26-60-F s plochou 1,56 m².

Alternatívou je tiež väčšia séria výmenníkov tepla pre freón s väčším pripojením a väčšími možnosťami - Ba-68-F.

Rozmery:

veľkosť výmenníka tepla Nordic ROZMERY 13 kW ba-26-50-F
