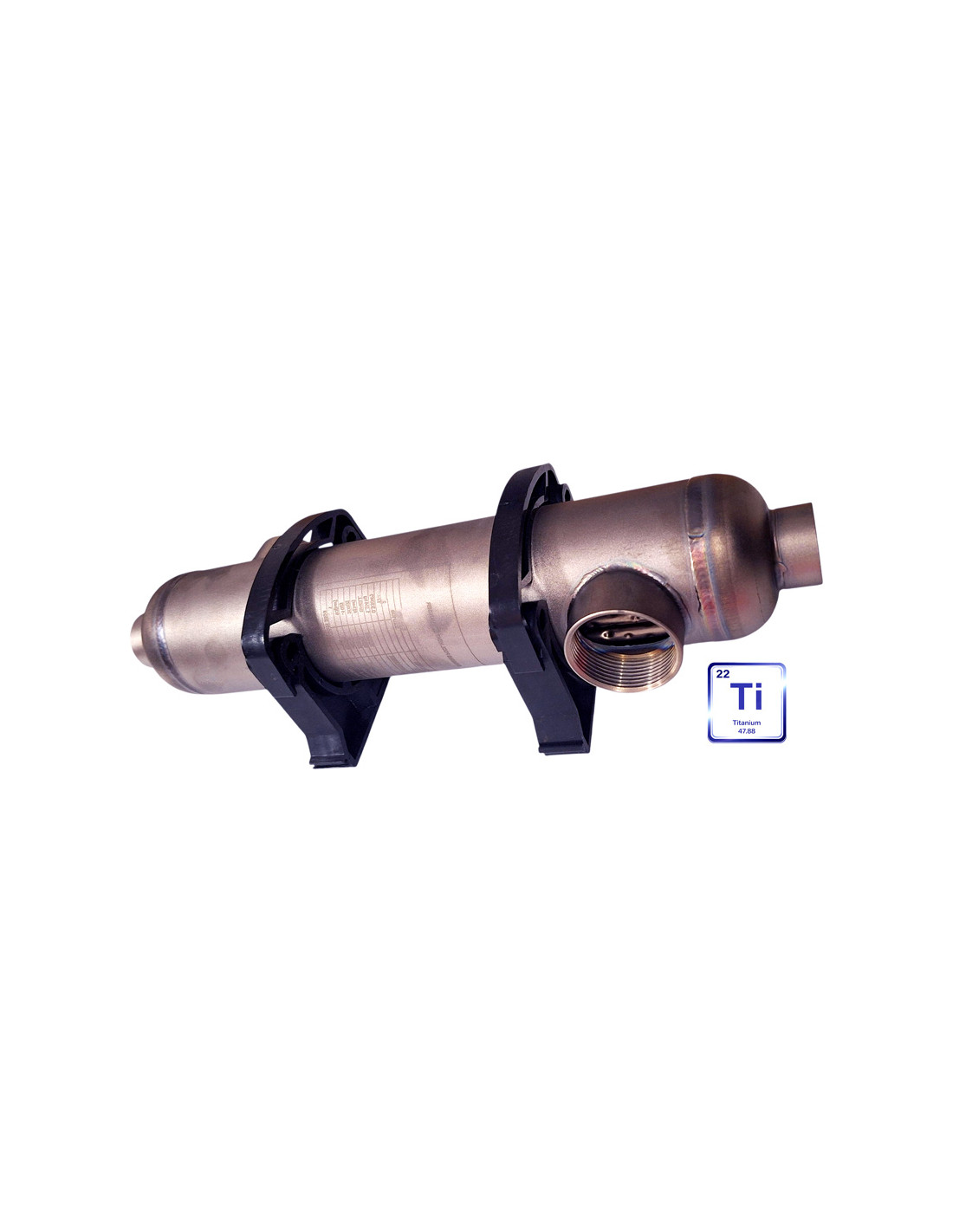

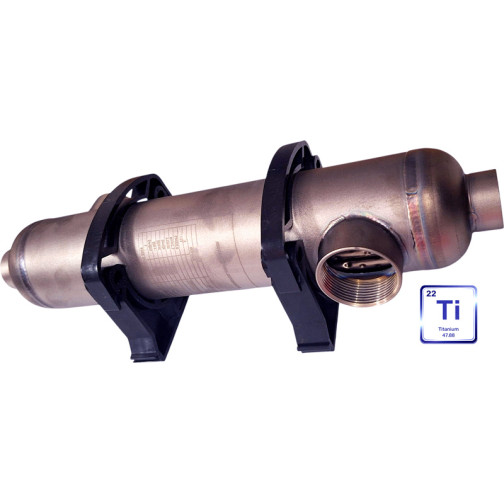

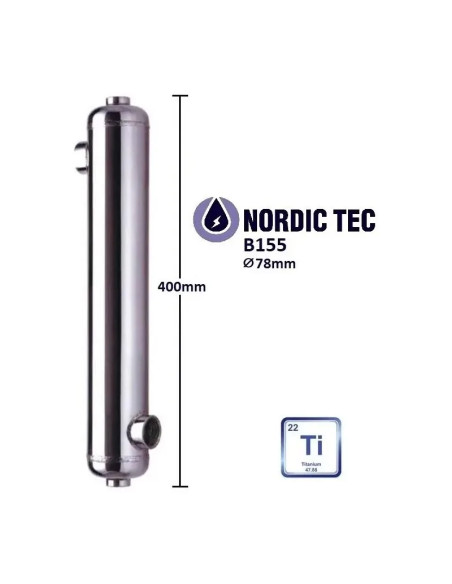

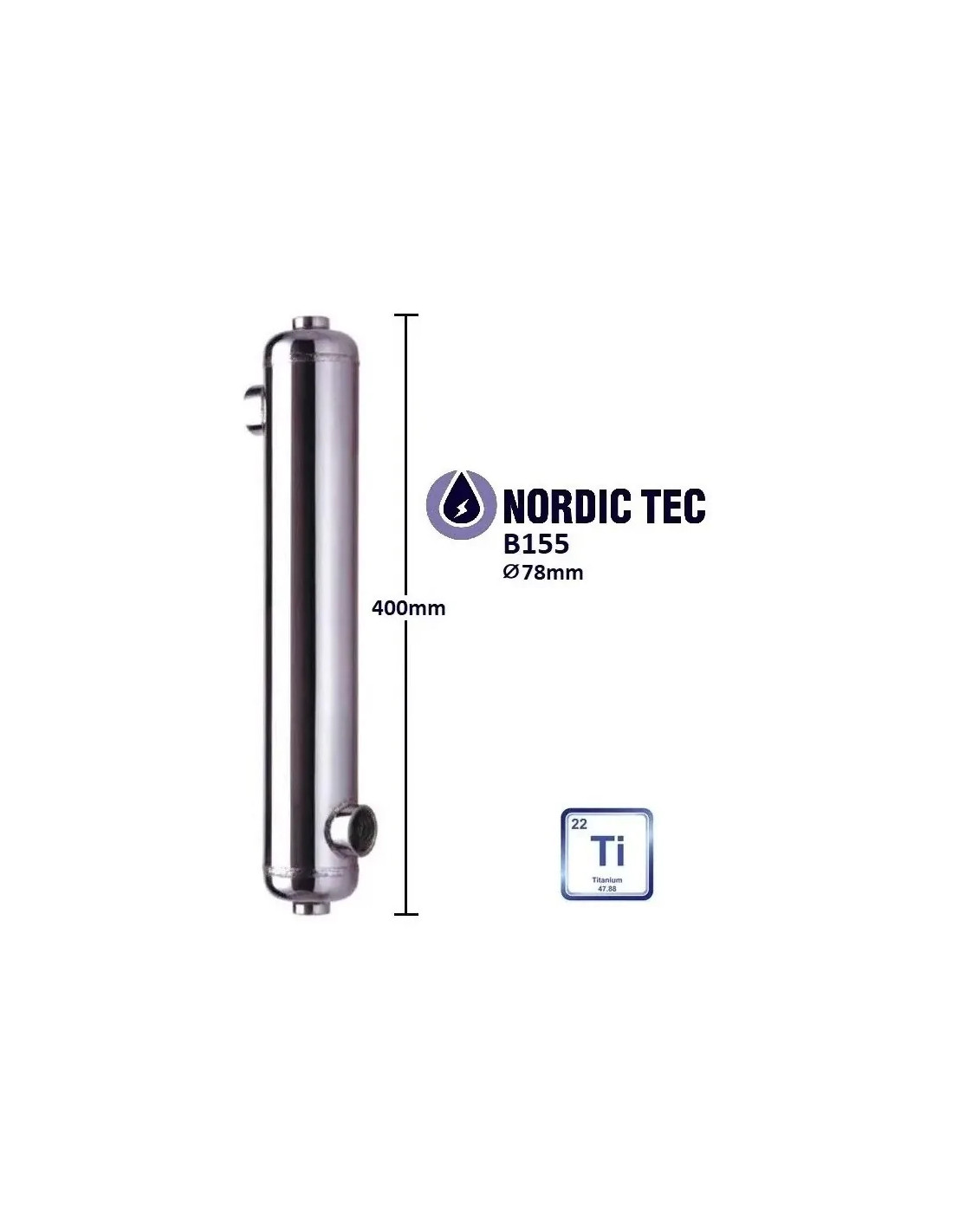

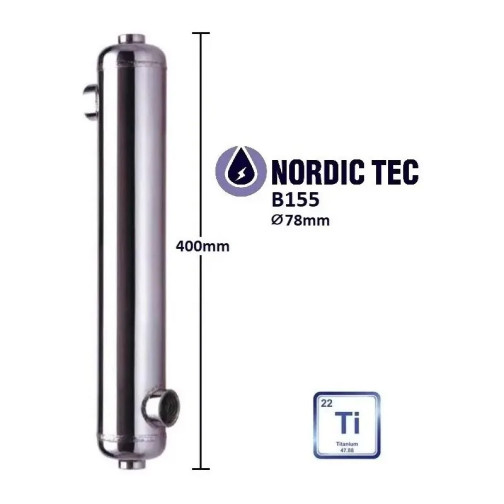

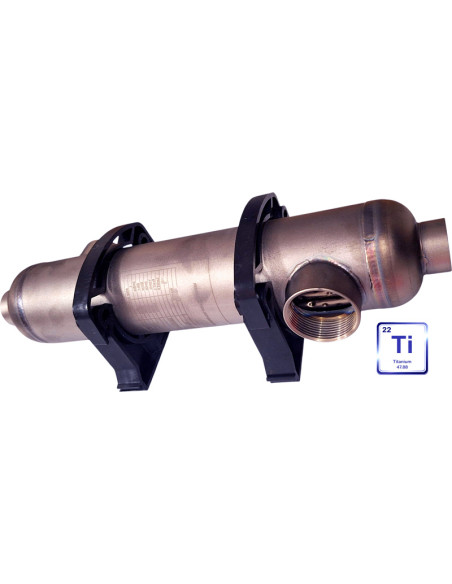

Výmenník tepla pre slanú alebo morskú vodu Nordic Tec B155-Ti
Výmenník tepla pre bazény z titánu s výkonom 45 kW, ideálny pre slanú alebo morskú vodu
Menovitý výkon: 45 kW (155 000 BTU/h)
- Výmenník tepla z titánu B155-Ti dosahuje takzvaný menovitý výkon, keď používané médiá sú voda & voda (bez glykolu alebo nemrznúcich zmesí) a keď teplotný rozdiel medzi stranami je 60 °C.
V prípade zníženia rozdielu medzi teplonosnou kvapalinou a vyhrievanou kvapalinou sa skutočná kapacita prenosu tepla (v kW) znižuje podľa nasledujúcej schémy:
- pri 50 °C = 85 %
- pri 40 °C = 70 %
- pri 30 °C = 55 %
- Ak je nevyhnutné použiť nemrznúcu zmes, ako je glykol, účinnosť prenosu tepla sa zníži približne o 8-15 % (odhad na základe koncentrácie glykolu). Toto je dôležitý aspekt, ktorý treba vziať do úvahy pri výbere titánového výmenníka tepla pre bazény.
Plocha výmeny tepla: 0,330 m²
Materiál: Titán - Ti
Tlak: Testovaný do 10 bar, pracovný tlak do 6 bar
Pripojenia:
- 2x 1 palec
- 2x 1 1/2 palca
Prietok:
- Teplonosná kvapalina: 32,0 l/min
- Vyhrievaná kvapalina: 237,0 l/min
Maximálna pracovná teplota: do 207 °C
Certifikácie: PED 97/23/EC
Vlastnosti:
- Vysoký prietok s nízkymi tlakovými stratami
- Navrhnutý na samočistenie
Aplikácie:
- Bazény, spa a nádrže na teplú vodu, najmä so slanou vodou, slanou alebo morskou vodou
- Priemyselné aplikácie, ako sú chladiče olejov, motory, prevodové systémy a vzorkovacie systémy v kotolňach
Pripojenie rúrkových výmenníkov tepla z titánu B155-Ti
K1: Vstup teplonosnej kvapaliny
K2: Výstup vyhrievanej kvapaliny
K3: Vstup vyhrievanej kvapaliny
K4: Výstup teplonosnej kvapaliny
_______
Aplikácia titánových výmenníkov tepla | B155-Ti
Výmenník tepla z titánu je vyrobený výhradne z titánu, materiálu, ktorý nie je štandardný a v skutočnosti je pomerne ťažko dostupný a drahý. V štandardných aplikáciách sa používajú výmenníky tepla z nehrdzavejúcej ocele, ktoré sú dostatočné napríklad na vykurovanie bazénov alebo na výmenu tepla vo väčšine priemyselných aplikácií. Všade tam, kde je možné použiť ekvivalent z ocele, sa to robí, pretože model z titánu je zvyčajne približne 3-krát drahší, hlavne kvôli cene materiálu.
Titánové výmenníky tepla sa používajú len v najnáročnejších aplikáciách, na prácu s najagresívnejšími médiami. Pri vykurovaní bazénov ide o slanú vodu, bazény s morskou alebo slanou vodou. Pretože výmenník tepla, aby bol účinný v prenose tepla, nemôže byť vyrobený z veľkých blokov ocele, ale z tenkých rúr, ktoré dokážu prenášať tepelnú energiu na druhú stranu, časom by sa kvôli soli poškodil. Tenké plechy z nehrdzavejúcej ocele majú svoju odolnosť, a určitá koncentrácia soli ju rozhodne prekračuje.
Okrem použitia v bazénoch so slanou vodou sú titánové výmenníky tepla najčastejšie objednávané spoločnosťami z rôznych priemyselných odvetví, kde výmenník zvyčajne funguje ako chladič pre iné agresívne médiá, ako sú kyslé médiá.
