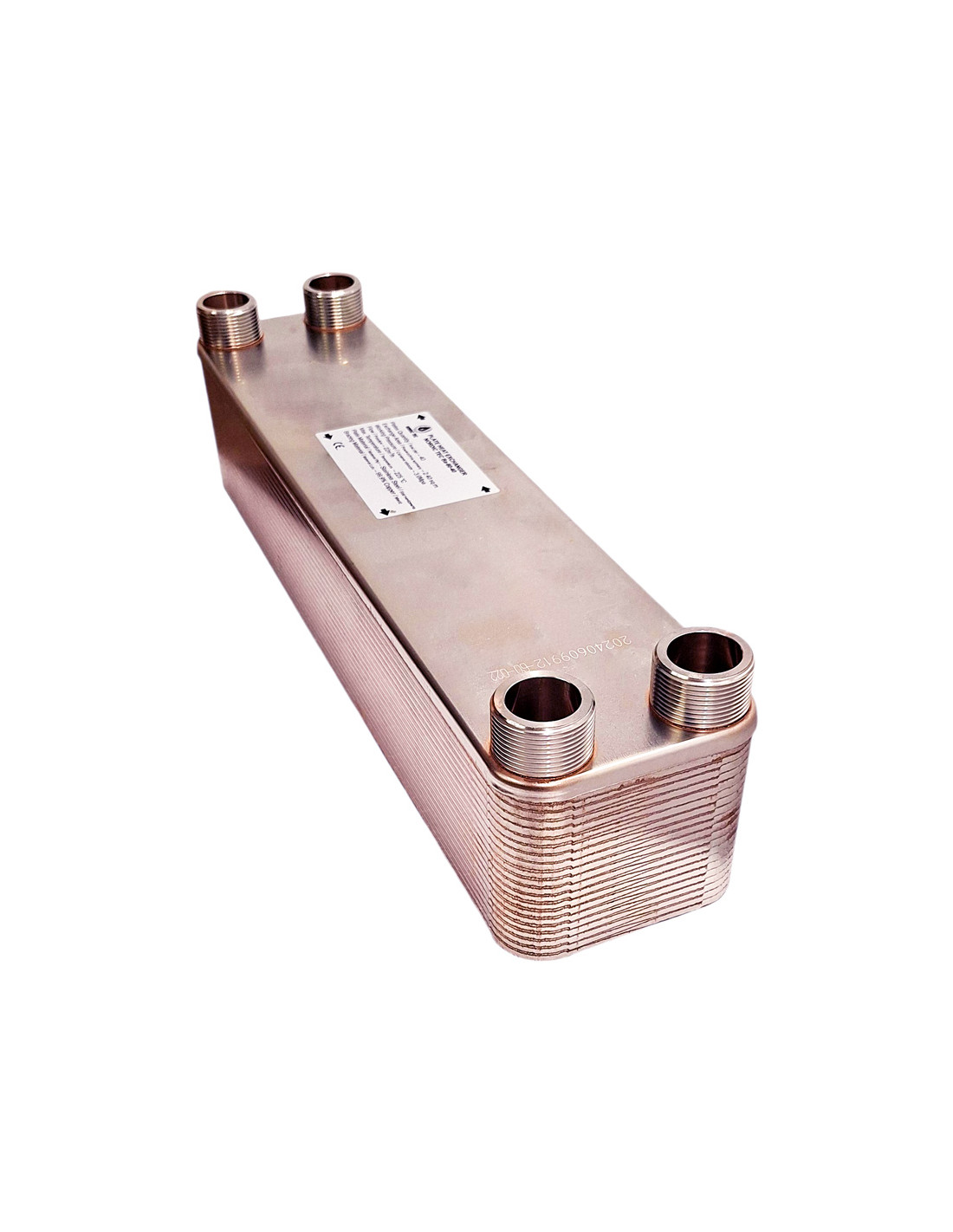

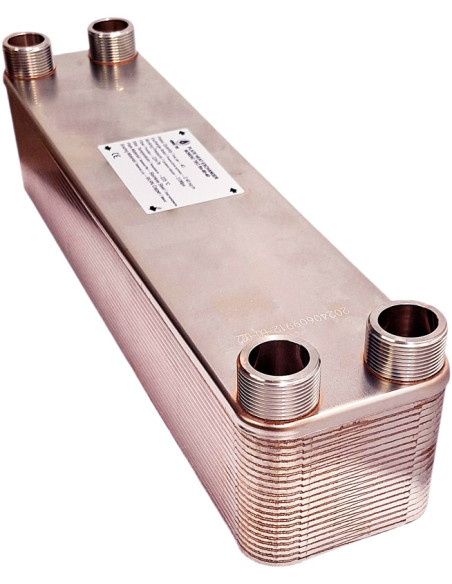

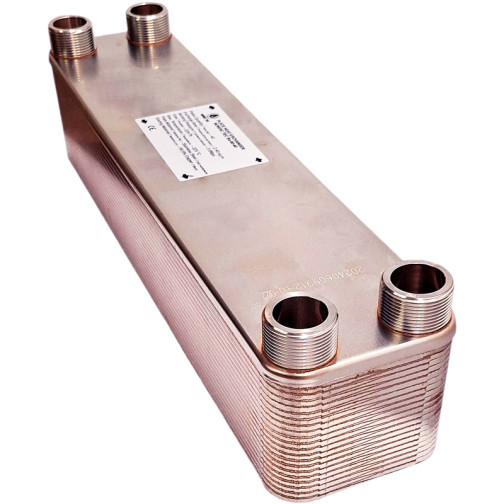

Výmenník tepla Nordic Tec Ba-60-40 1 1/4" 80-170 KW

Výmenník tepla 40-doskový 5/4" NORDIC TEC Ba-60-40

40-dosokvý výmenník tepla - pre chladenie alebo vykurovacie systémy
Zariadenie často používané na pripojenie tepelných čerpadiel.
S prípojkami veľkosti 1 1/4" s vonkajším závitom

Počet dosiek: 40 ks.
Menovitý výkon 80-170 kW
Teplovýmenná plocha: 2,400 m²

Výmenník tepla 5/4" s doskou dĺžky 526 mm. Zariadenie s 40 doskami a nominálnym výkonom 170 kW (-> vysoký parameter). Môže byť používaný takmer s akýmkoľvek zdrojom tepla, napríklad s väčším kotlom alebo súborom kotlov - avšak najčastejšie sa využíva ako výmenník pre monoblok tepelného čerpadla. Ide o výmenník kvapalina-kvapalina, ide o pripojenie tepelných čerpadiel v systéme voda-glykol, predovšetkým jednotky vyžadujúce veľký príkon vody a nízke straty tlaku (čo zabezpečia prípojky 5/4").

✅ Bezplatné doručenie na Slovensku.

Príslušenstvo výmenníka tepla

Iba výmenník
s Izoláciou
s Nástenným Držiakom
Kompletná sada (izolácia + držiak)

Kód SK NT Ba-60-40

Skladom

399,99 €

S DPH

Výmenník tepla doskový pre tepelné čerpadlá alebo iné vykurovacie a chladiace aplikácie

Výmenník tepla doskový pre tepelné čerpadlá Nordic Tec Ba-60-40
4x 1 1/4", 40 dosiek

Technické detaily - Výmenník tepla doskový Ba-60-40:

Nerezová oceľ 316L, pájka s mediou 99,9% Cu
Tepelný výkon - od 80 do 170 kW v závislosti od teploty prívodu
Pripojenia: 4x 5/4" / DN 32
Prevádzkový tlak - do 30 bar

Ba-60-40 je výmenník tepla určený na prenos tepla medzi tekutinami. Nemal by pracovať s vysokotlakovými médiami (nad 30 barov), ako sú freóny alebo plyny, ktoré majú potenciál pre náhle tlakové skoky alebo pri práci pri tlaku vyššom ako 30 barov. Ak hľadáte výmenník pre chladiacu látku - ktorý by mal fungovať ako kondenzátor tepelného čerpadla a záleží vám na podobnom modeli, skontrolujte model Ba-68-40-F.

Skúšobný tlak - 45-60 bar
Maximálna pracovná teplota: do +230°C
Nominálny prietok - 22 m3/h

Teplovýmenná plocha výmenníka tepla Ba-60-40 : 2.40 m²

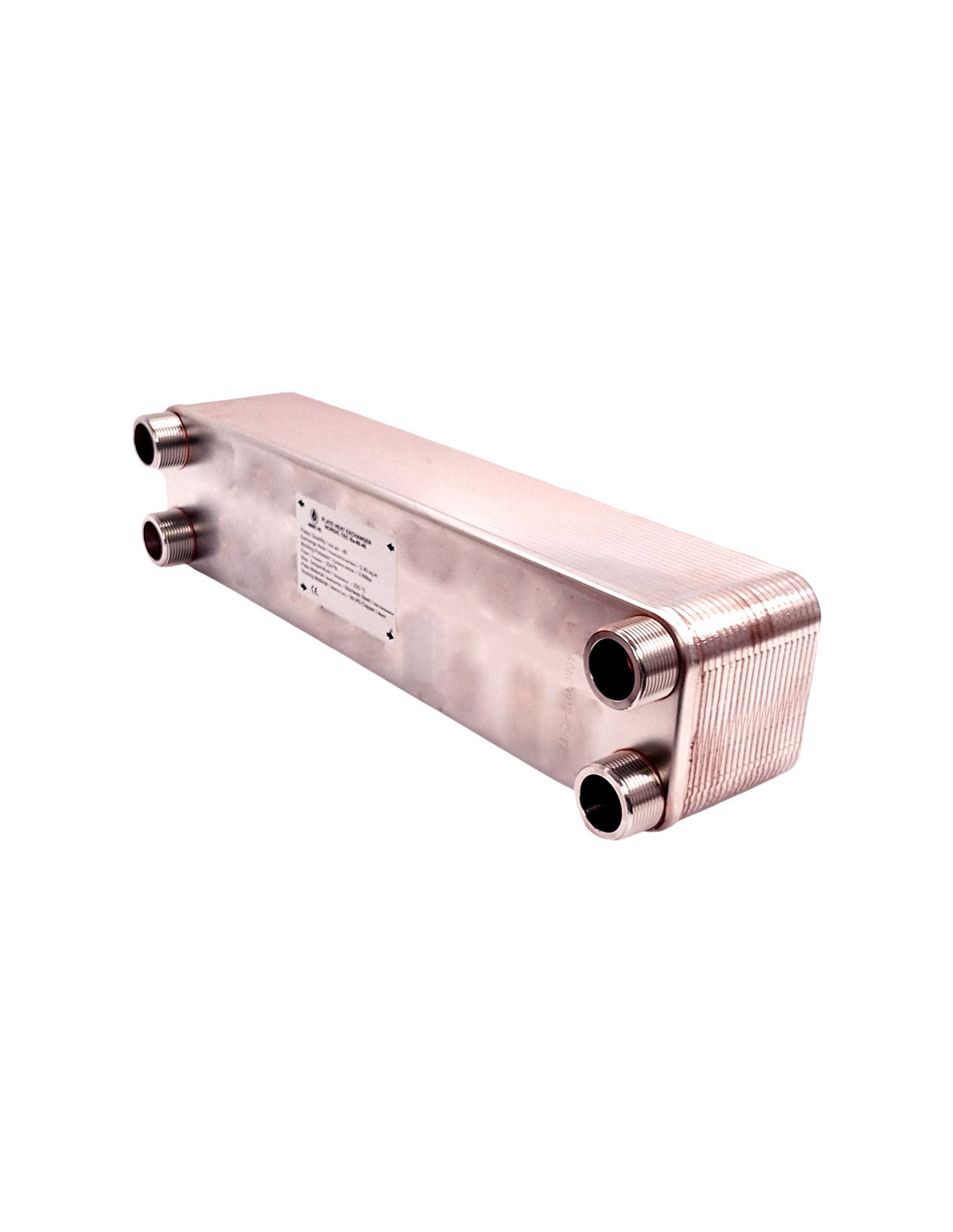

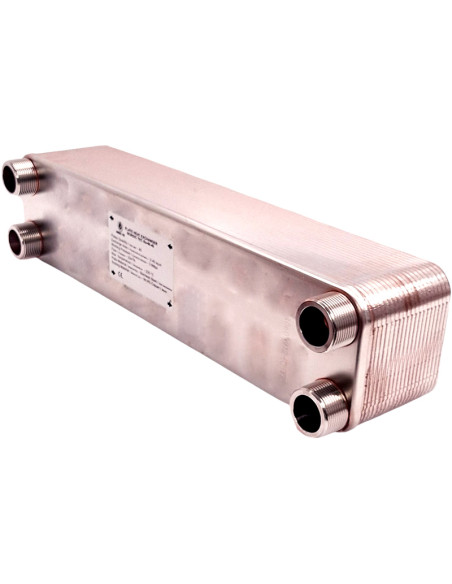

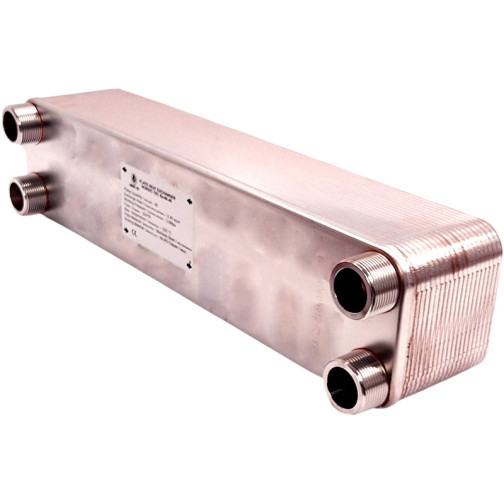

Výmenník tepla Nordic Tec Ba-60-40 1 1/4"

Plocha výmenníka tepla je najdôležitejším a jediným objektívnym faktorom, ktorý určuje výkonnosť výmenníka tepla. Uvedený model výmenníka tepla má 40 oceľových dosiek, pričom každá doska má plochu 0,60m². Spolu tvoria plochu 2,40m². Táto plocha umožňuje spoluprácu s mnohými modelmi tepelných čerpadiel, ak je potrebné ich pripojiť na centrálne vykurovanie (napríklad v glykol/voda alebo voda/voda systéme). Ak potrebujete výmenník tepla s väčšou plochou, na vyššie uvedenom obrázku nájdete ďalšie modely zo série Ba-60, ktoré sú tiež k dispozícii v našom obchode.

Korelácia medzi plochou výmenníka tepla Nordic Tec Ba-60-40 a jeho možnosťami

Každé vykurovacie zariadenie, či už ide o tepelnú čerpadlo alebo kotol akéhokoľvek typu, musí byť obsluhované dostatočnou plochou platne výmenníka tepla, aby mohlo efektívne fungovať v systéme s výmenníkom tepla. Samozrejme, ide o zjednodušenie, pretože nezohľadňuje presné koeficienty prenosu tepla ani prevodné pomerové koeficienty plochy na konkrétnu účinnosť. Avšak výmenník tepla s plochou 2,4 m² je dostatočne veľký na to, aby našiel uplatnenie v niektorých inštaláciách tepelných čerpadiel. Vždy však treba správne vybrať výmenník.

Najčastejšie použitia:

Inštalácie vykurovania - výmenník na spojenie otvoreného a uzavretého obvodu, v spolupráci s rôznymi kotlami alebo inými zdrojmi tepla
Výmenník tepla pre veľké systémy solárnych panelov / glykolových kolektorov (väčšie jednotky) - ide skôr o veľké systémy pozostávajúce z väčšieho počtu kolektorov
Tepelné čerpadlá - ich pripojenie do systémov, ktoré vyžadujú oddelenie ich od hlavnej časti systému - ako výmenník pre tepelné čerpadlo s glykolom
Priemyselné pivovarstvo, chladenie sladiny v veľkých systémoch a menších komerčných pivovaroch
Priemyselné chladenie

Rozmery:

Technische details - 40 plaatmodel Ba-60-40 voor 1 1/4"

Podpájanie tepelného čerpadla do systému centrálneho vykurovania pomocou 40-doskoveho výmenníka tepla

Použitie vyššie uvedeného výmenníka tepla je veľmi časté pri pripojení tepelného čerpadla pracujúceho s pomocou glykolu k systému centrálneho vykurovania, ktorý pracuje s vodou. 40-doskový model je pre toto použitie veľmi vhodný vzhľadom na dostatočne veľkú výmennú plochu - 2,40m2. V praxi môže tento model zvládnuť tepelné čerpadlá s výkonom od 10 do 20 kW - to však závisí predovšetkým od teploty zásobovania systému tepelným čerpadlom. Je potrebné mať na pamäti, že vykurovacie systémy, v ktorých tepelné čerpadlo pracuje pri extrémne nízkych teplotách (napríklad podlahové kúrenie), vyžadujú väčší výmenník tepla než systémy s vysokou teplotou (napríklad radiátorové kúrenie).

Výmenník na vykurovanie výrobných alebo skladovacích hál | Ba-60-40

Doskový výmenník Ba-60-40 spĺňa všetky požiadavky na obsluhu veľkých výrobných alebo skladovacích hál. Môže ísť o výmenník tepla pre ohrievače vzduchu - napríklad typu Volcano napájaných iným zdrojom tepla - alebo tradičnými radiátormi. Výmenník môže pracovať v priemyselných objektoch aj preto, že sa vynikajúco osvedčí pri práci s glykolom - ktorý sa niekedy hodí pri takýchto inštaláciách. S celkovou plochou 2,4m² môže obslúžiť ohrievače vzduchu - tiež napájané glykolom - s výkonom až do 90 kW. Pokiaľ ide o výkon kotlov na vykurovanie - v prípade tradičného vykurovania - ich maximálny výkon je podobný, v závislosti od parametrov môže byť až do 80-90 kW, a v moderných inštaláciách dokonca až do 100 kW. Veľmi dôležitou výhodou rady výmenníkov Ba-60 - a samotného modelu Ba-60-40 sú nízke tlakové straty, ktoré určite zohrávajú veľmi dôležitú úlohu pri vykurovaní takýchto objektov - ako sú spomínané výrobné haly a sklady.

Na sklade 176 Položky

Stav Novinka

Echangeur thermique Ba-60 FR

Echangeurs de chaleur a plaque Nordic Tec Ba-60 fiche technique FRANCAIS / FRANS

Stiahnuť (993.69KB)

Warmtewisselaar Ba-60 NL

Nordic Tec Ba-60 warmtewisselaars technische fiche NEDERLAND

Stiahnuť (1.04MB)
