Výmenník tepla Nordic Tec Ba-60-60 1 1/4" 120-230 KW

Výmenník tepla 60-doskový 5/4" NORDIC TEC Ba-60-60

60-dosokvý výmenník tepla - pre chladenie alebo vykurovacie systémy. Veľmi často sa používa na pripojenie monoblokových tepelných čerpadiel k systémom centrálneho vykurovania. Môže tiež pracovať s glykolom.

Počet dosiek: 60 ks.
Menovitý výkon 120-230 kW
Teplovýmenná plocha: 3,600 m²

Výmenník tepla pro tepelné čerpadla nebo topné kotle. Má veľkú plochu dosiek a veľký priemer prietokových prípojok - 5/4". Najčastejšie sa vyberá ako výmenník na oddelenie tepelných čerpadiel typu monoblok (systémov napustených glykolom) od zvyšku centrálneho vykurovacieho alebo TUV systému.

✅ Bezplatné doručenie na Slovensku

Príslušenstvo výmenníka tepla

Iba výmenník
s Izoláciou
s Nástenným Držiakom

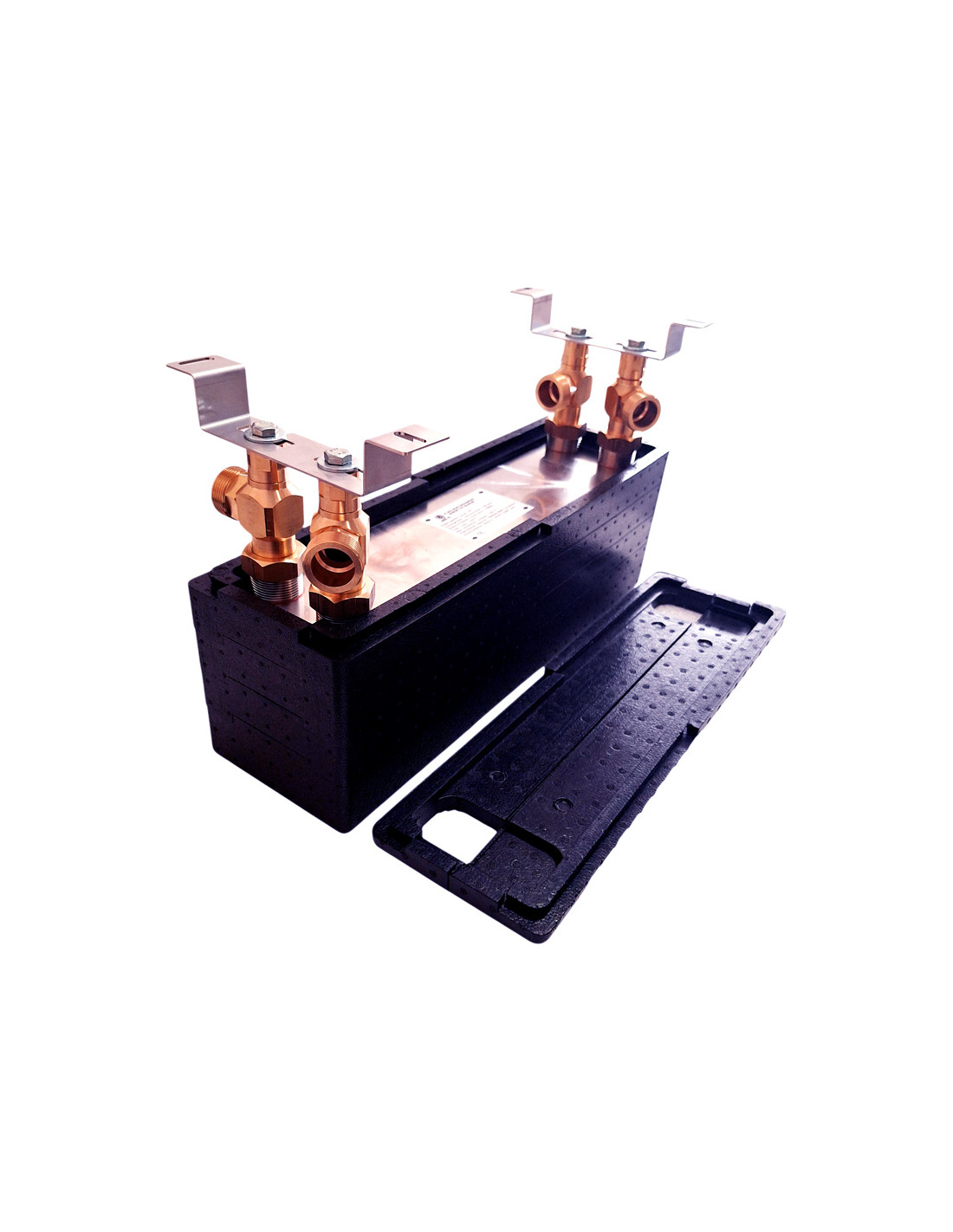

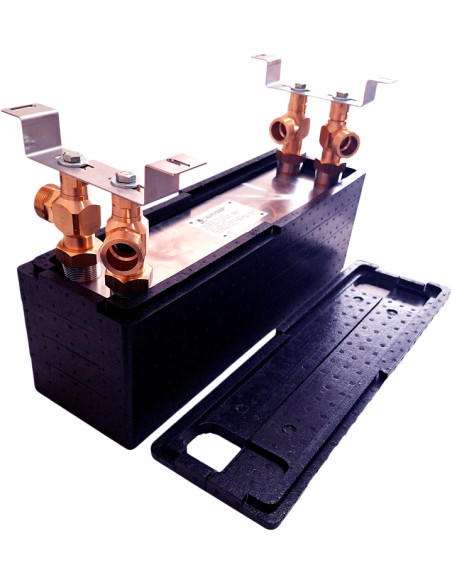

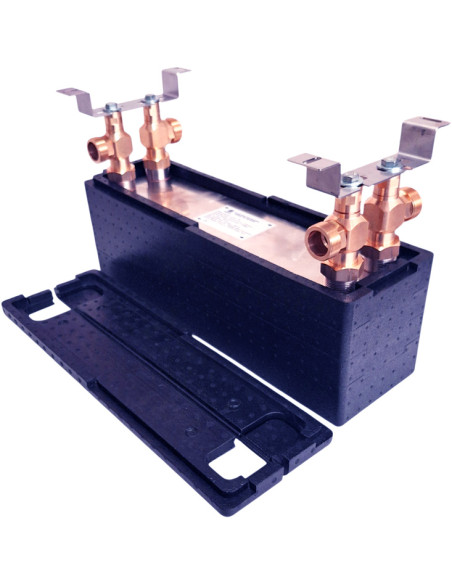

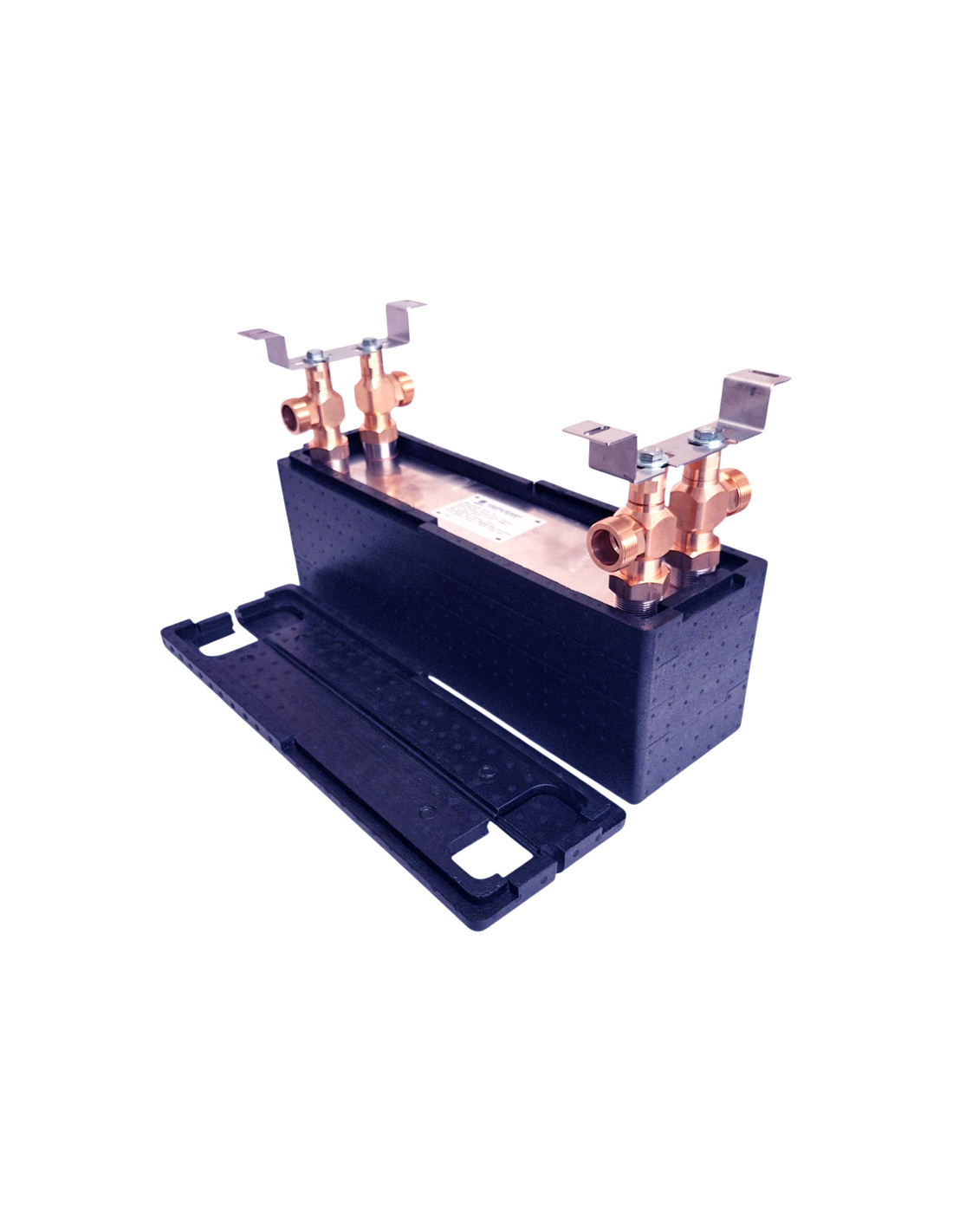

Kompletná sada (izolácia + držiak)

Kód NT Ba-60-60

Skladom

499,99 €

S DPH

60-Doskový výmenník tepla na pripojenie tepelných čerpadiel alebo tradičných kotlov na vykurovanie

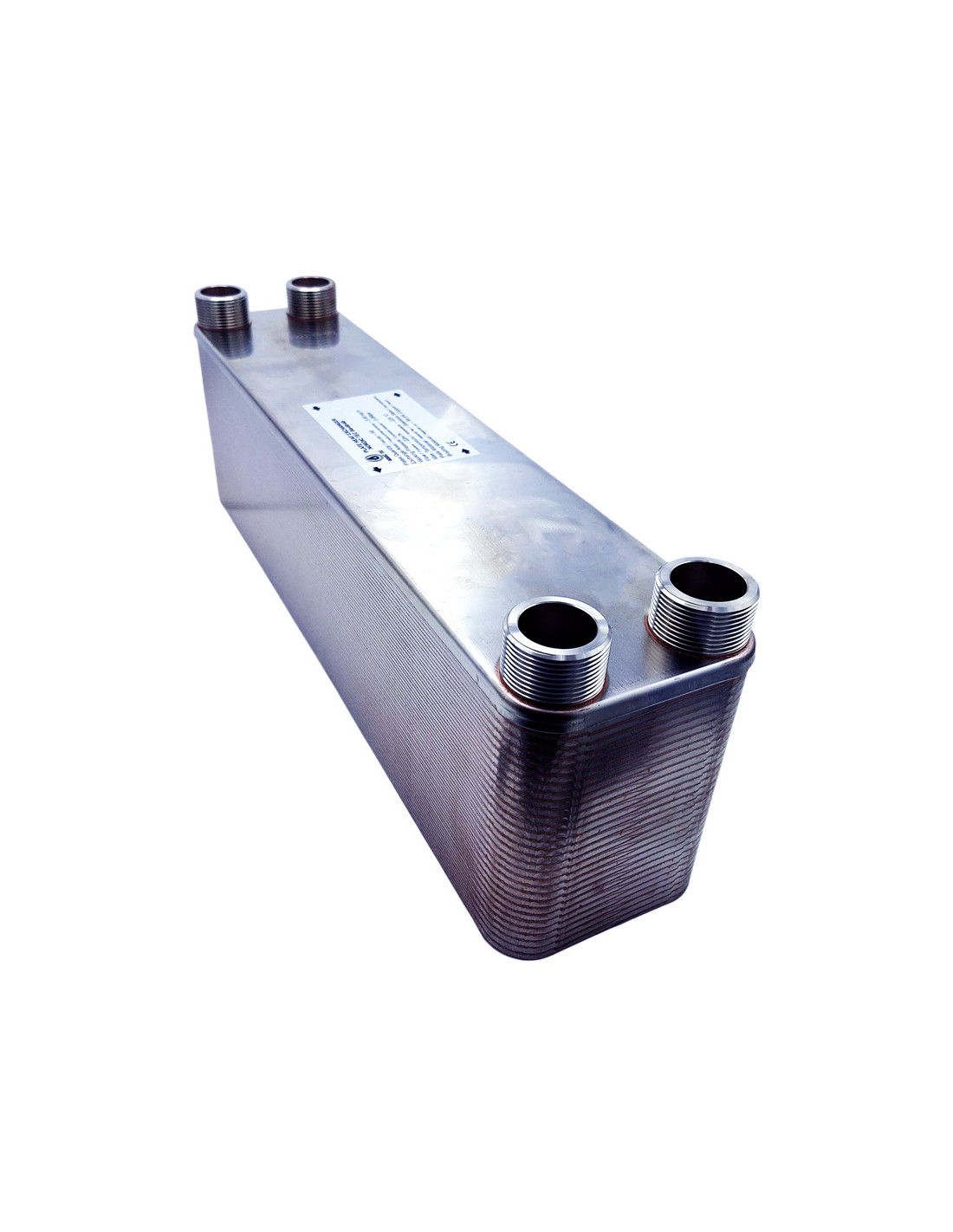

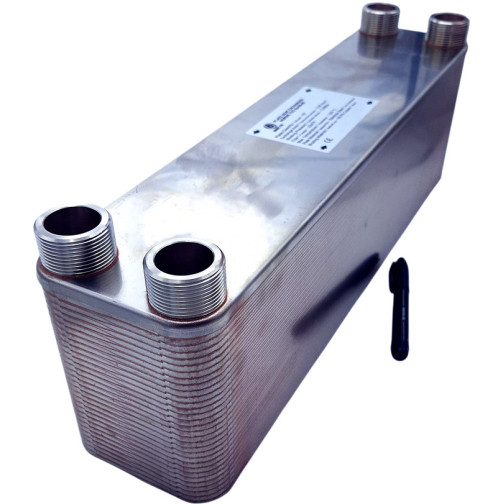

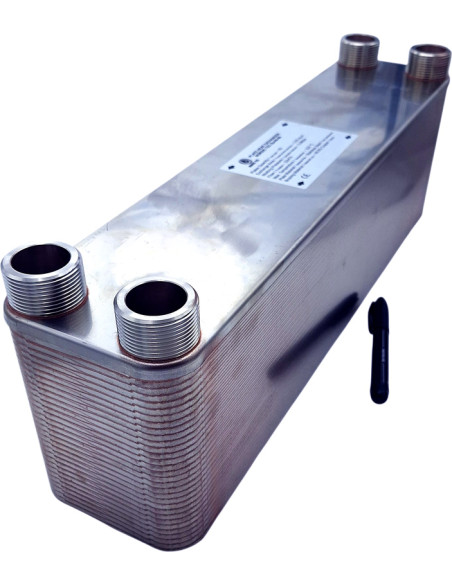

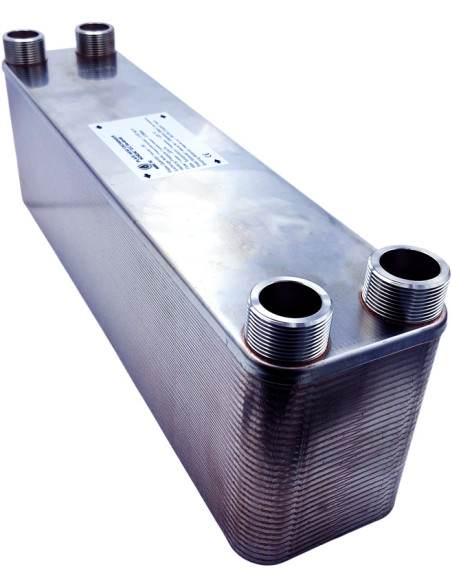

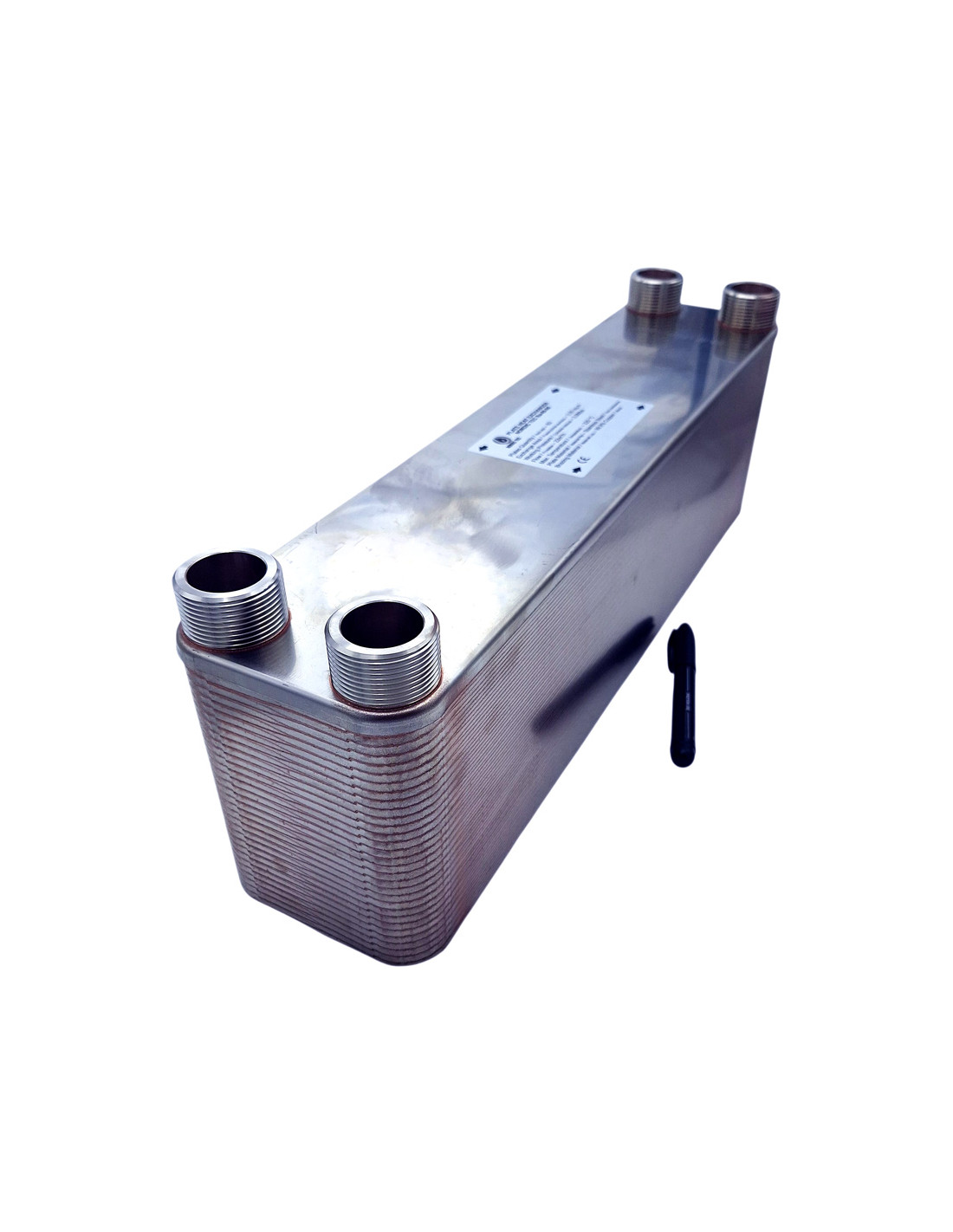

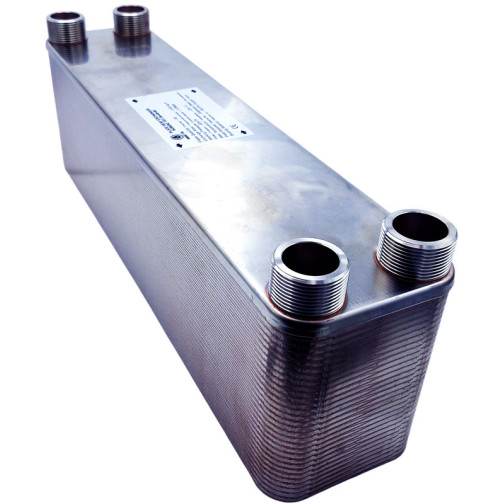

Výmenník tepla Nordic Tec Ba-60-60 s pripojkami 1 1/4"

Technické detaily - 60-Doskový výmenník tepla Ba-60-60

Nerezová oceľ 316L, pájka s mediou 99,9% Cu
Tepelný výkon - od 120 do 230 kW v závislosti od teploty prívodu
Pripojenia: 4x 5/4" / DN 32
Prevádzkový tlak - do 30 bar
Skúšobný tlak - 45-60 bar
Maximálna pracovná teplota: do +230°C
Nominálny prietok - 22 m3/h

Teplovýmenná plocha výmenníka tepla Ba-60-60 : 3.60 m²

Plocha výmeny tepla výmenníka Nordic Tec Ba-60-60 1 1/4"

Ako je vidieť na grafe výmenník tepla Ba-60-60 má celkovú plochu 3,60 m2. Každá jednotlivá platňa má plochu 0,060 m2. Ak potrebujete väčší výmenník tepla -
napr. model Ba-60-70, nájdete ho na uvedenom grafe a samozrejme si ho môžete kúpiť v našom obchode.

Doskový tepelný výmenník Ba-60-60 Nordic Tec je používaný v nasledujúcich oblastiach:

Inštalácie centrálneho vykurovania, čo zahŕňa oddelenie uzavretého systému od otvoreného systému pri použití rôznych zdrojov tepla.
Obsluha tepelných čerpadiel (monoblok alebo split), ak je potrebné napustiť systém teplej vody zmiešanej s glykolom. Tento výmenník obvykle dokáže obslúžiť tepelné čerpadlá s výkonom od 11 - 24 kW v závislosti od toho, či je to systém s vysokou teplotou alebo nízkou teplotou založený na podlahovom vykurovaní.
Obsluha veľkých kondenzačných kotlov v bytových domoch, vrátane kaskádového prepojenia plynových kotlov s celkovým výkonom až 120 - 150 kW.
Obsluha kotlov na uhlie, drevo, pelety alebo biomasu podobnej veľkosti
Pripojenie budov k sietiam miestnych tepelných zdrojov, v prípade bytových domov
Chladenie - výmenník tepla ako olejový chladič v priemyselnom použití.
Práca s glykolovými systémami v kombinácii s väčšími solárnymi panelmi.
Oddelenie podlahového vykurovania - od otvorených systémov centrálneho vykurovania.

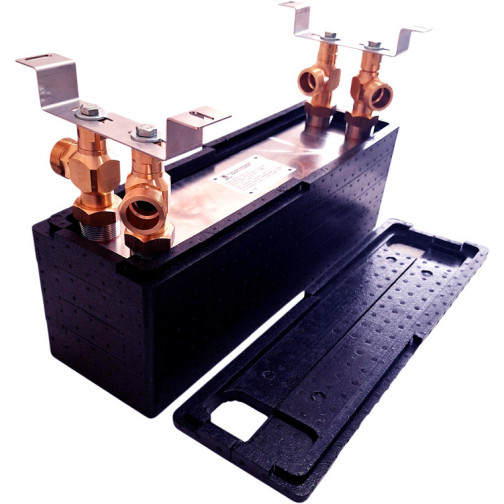

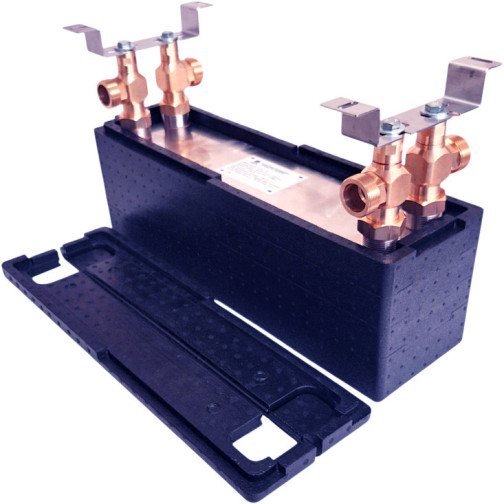

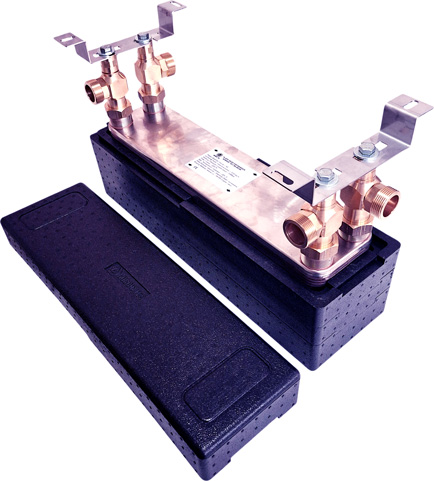

Plná sada 60-doskového tepelného výmenníka Ba-60-60 obsahuje:

Zariadenie je možné zakúpiť s príslušenstvom. Na to je potrebné rozvinúť menu "Príslušenstvo pre tepelný výmenník" a vybrať príslušnú možnosť. Predvolená voľba je zakúpenie samotného výmenníka bez príslušenstva.

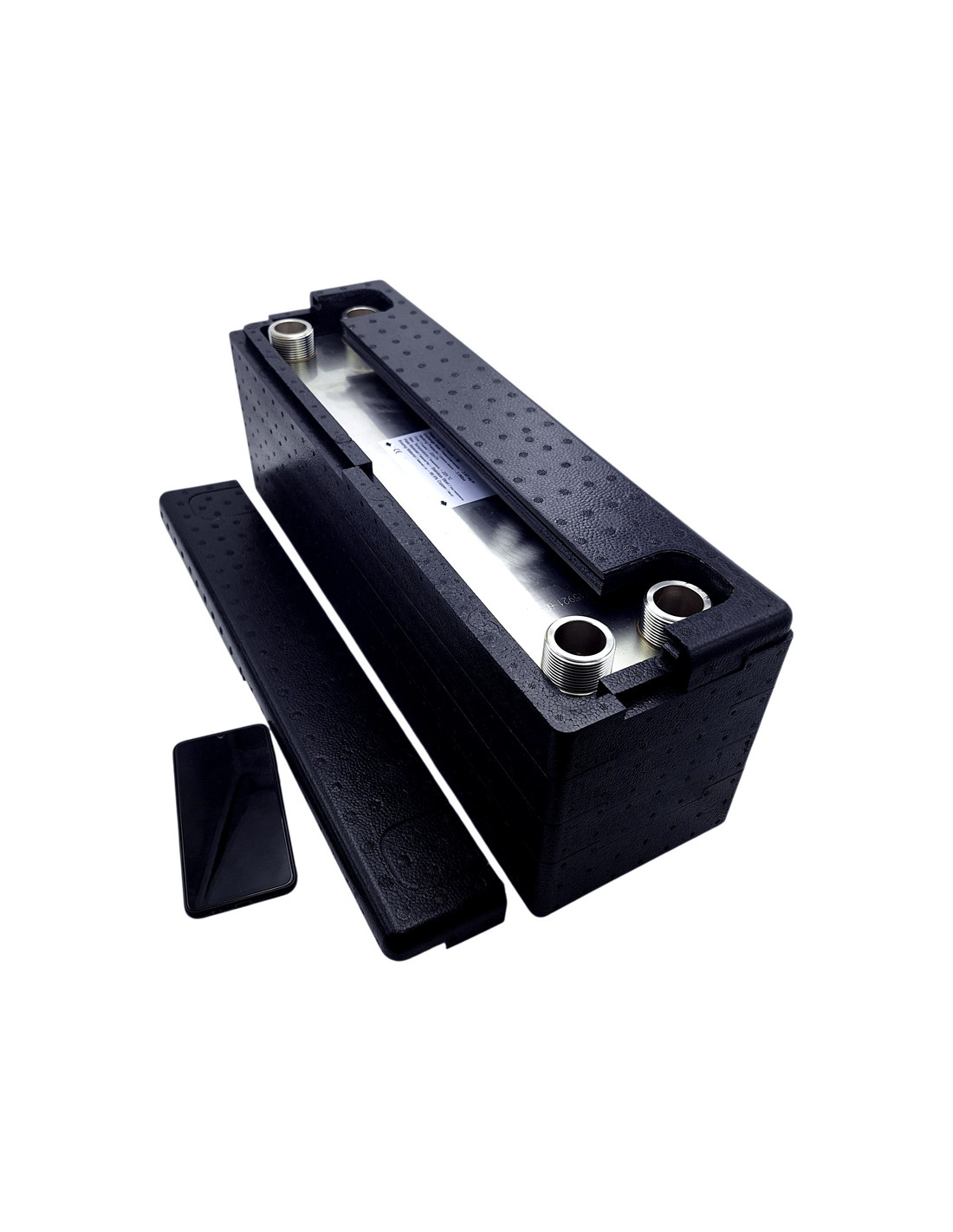

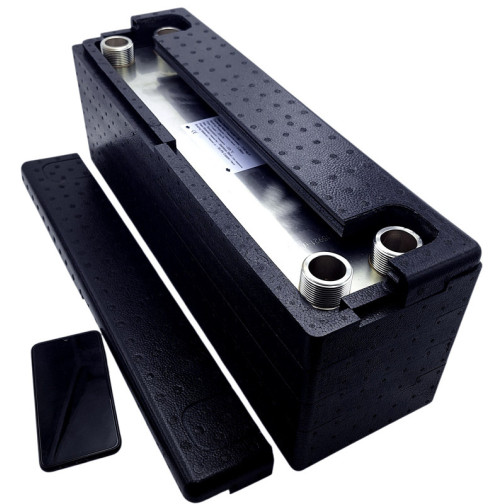

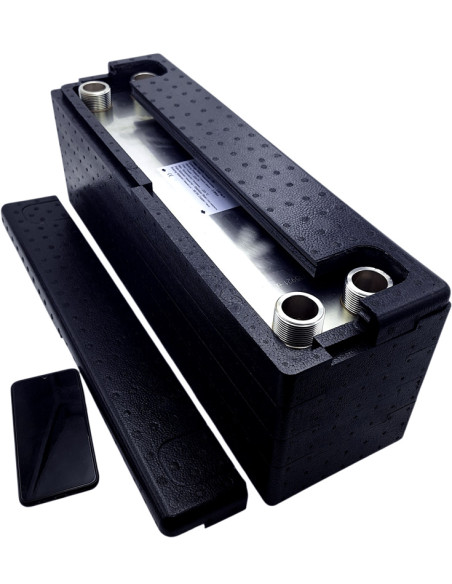

Termická izolácia IZ-Ba-60-60 z polypropylénovej peny na zníženie tepelných strát na výmenníku.

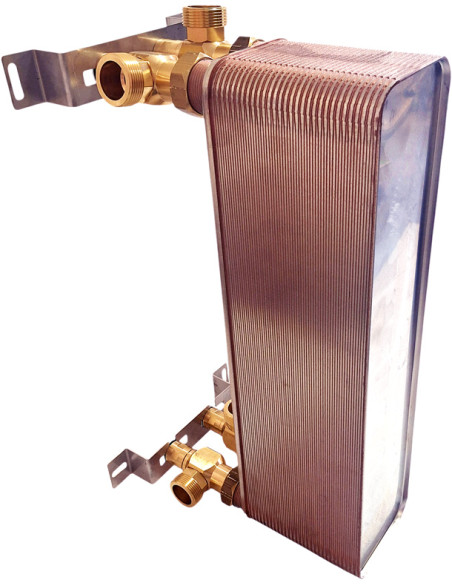

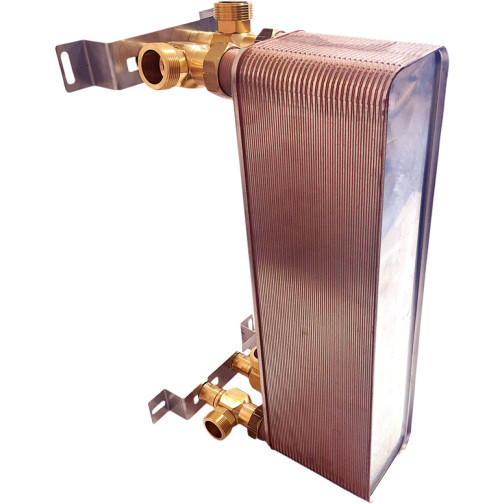

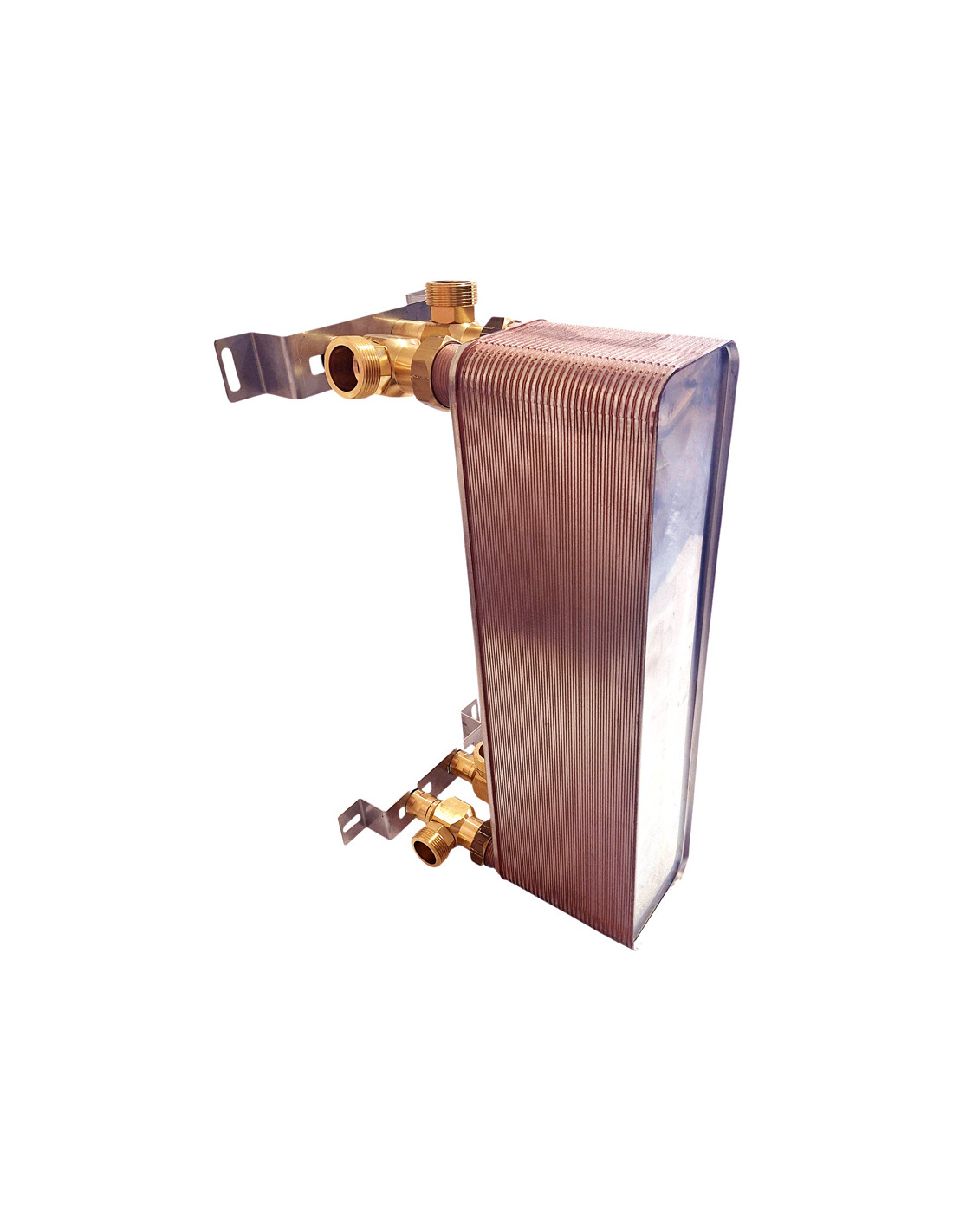

Montážny set obsahujúci kompletnú sadu uholníkových skrutiek prispôsobených veľkosti priechodiek výmenníka, teda 5/4 palca. Toto príslušenstvo je špeciálne odporúčané pre výmenník Ba-60-60, pretože váži približne 17,5 kg a treba prirátať aj váhu pretekajúcich médií. Podpera rieši problém stabilnej inštalácie na stene.

Tepelné čerpadlo 24 kW - doskový výmenník tepla pre jeho pripojenie

V prípade, že naše tepelné čerpadlo s výkonom 24 kW má fungovať v okruhu s glikolom, je vhodné oddeliť ho doskovým výmenníkom od vykurovacieho systému - aby sme sa vyhli potrebe naliať okruh glikolom (-> to by negatívne ovplyvnilo celý systém, zbytočne zvýšilo jeho inerciu). Pre tento účel je vhodný práve doskový výmenník tepla Ba-60-60 s výmennou plochou - 3,6 m². Je to výmenník tepla, ktorý je ideálne zladený s tepelným čerpadlom 24 kW - ale - čo je dôležité - v systémoch, kde je teplota dodávky energie v rozmedzí 50°C. V prípade, že tepelné čerpadlo 24 kW bude pracovať pri vyšších teplotách, ale na vode, bez prídavku glikolu, môžeme použiť aj trochu menší doskový výmenník - Ba-60-50 s 50 doskami.

Avšak pri plánovaní nízkoteplotného systému - teda založeného len na odberu tepla cez podlahové kúrenie ( ako vieme, vyžaduje to extrémne nízky prísun energie ) - tepelné čerpadlo 24 kW bude vyžadovať oveľa väčší platňový výmenník. Vďaka väčšej ploche platní budeme schopní ponechať systém v prevádzke pri nízkych parametrách, čo ho urobí mimoriadne ekonomickým v používaní a zabezpečí veľmi nízky odber elektrickej energie. Zvýšenie teploty tepelného čerpadla s cieľom ospravedlniť možnosť kúpy menšieho (lacnejšieho) výmenníka tepla nie je dobrou alternatívou. Pre tepelné čerpadlo práca pri relatívne nízkych teplotách znamená podstatne nižšiu spotrebu a menšie riziko poruchy + to, čo je dnes veľmi dôležité - nízky úroveň spotreby energie.

Ohrievač vzduchu a platňový výmenník tepla Ba-60-60

Vodné alebo glykolové ohrievače získavajú popularitu pri vykurovaní skladovacích hal a veľkých výrobných, servisných atď. Veľmi populárne na Slovensku sú napríklad ohrievače značky Volcano. V priemyselných objektoch majú prevádzkovatelia inštalácií často tendenciu naplniť okruh ohrievača glykolom - vzniká potreba oddelenia takéhoto ohrievača doskovým výmenníkom tepla. V takýchto prípadoch je možné vybrať platňový výmenník tepla pre ohrievač podľa moci ohrievača, pričom zohľadníme plochu výmenníka. Na 10 kW ohrievača (-> alebo ohrievačov - keď máme viac zariadení) by sme mali vybrať približne 0,3 m² plochy platne. Menej by sme mohli vybrať v prípade, že ohrievač pracuje na vode (bez glykolu) a platňový výmenník tepla je použitý iba na vytvorenie nezávislých obežných čerpadiel a vyváženia tlakov a teplôt v inštalácii (alebo na oddelenie otvoreného a uzavretého okruhu).

Zhrňujúc - výmenník tepla Ba-60-60 sa skvele hodí pre ohrievače s celkovým výkonom až 120 kW, ak pracujú na glykole, a 140 kW, ak pracujú na vode.

Často vzniká otázka - čo ak sú ohrievače výrazne prekročené voči objektu, v ktorom sú nainštalované. Takáto situácia sa skutočne často vyskytuje. V takom prípade by sme mali objektívne zvážiť možnosť zmenšenia doskového výmenníka a použitia menšieho modelu ako naznačuje uvedený výpočet. Vyhovujúce to bude najmä v prípade, ak sú ohrievače v objekte výrazne prekročené výkonom kotla, ktorý ich napája. Je dôležité si uvedomiť, že v prípade pochybností o voľbe doskového výmenníka na ohrievači sa vždy môžete obrátiť na našu službu podpory.
