Veľký priemyselný doskový výmenník tepla, spevarený vo vákuu – s 180 doskami a veľmi veľkou aktívnou plochou takmer 21 m².
Výmenník tepla Ba-115-180 je vybavený tradičnými vonkajšími závitovými pripojeniami veľkosti 2,5 palca, t.j. DN65, podľa bežného štandardu BSP.
☑️✅ Produkt je možné zakúpiť priamo od predajcu. Kontaktujte nás a uveďte svoje poštové smerovacie číslo pre získanie cenovej ponuky za prepravné náklady ako aj zálohovú faktúru. Spracovanie objednávky je pomerne rýchle, zvyčajne trvá do 1 pracovného dňa.
Veľký priemyselný výmenník tepla so 180 doskami s plochou 20,7 m²
Veľmi veľký priemyselný výmenník tepla so 180 doskami – model Nordic Tec Ba-115-180 sa nepoužíva v typických malých rodinných domoch, je to zariadenie určené pre priemyselné systémy vykurovania / chladenia, vrátane nízkoteplotných aplikácií ako veľké priemyselné tepelné čerpadlá alebo kaskádové plynové kotly.
Výmenník tepla Nordic Tec Ba-115-180 je mimoriadne robustné riešenie pre použitie v priemyselných a komerčných budovách. So 180 vlnitými doskami z nehrdzavejúcej ocele, zaručeným turbulentným prúdením a vysokým Reynoldsovým číslom, zabezpečuje efektívny prenos tepla aj pri vysokých prietokoch a pod veľkým zaťažením systému.

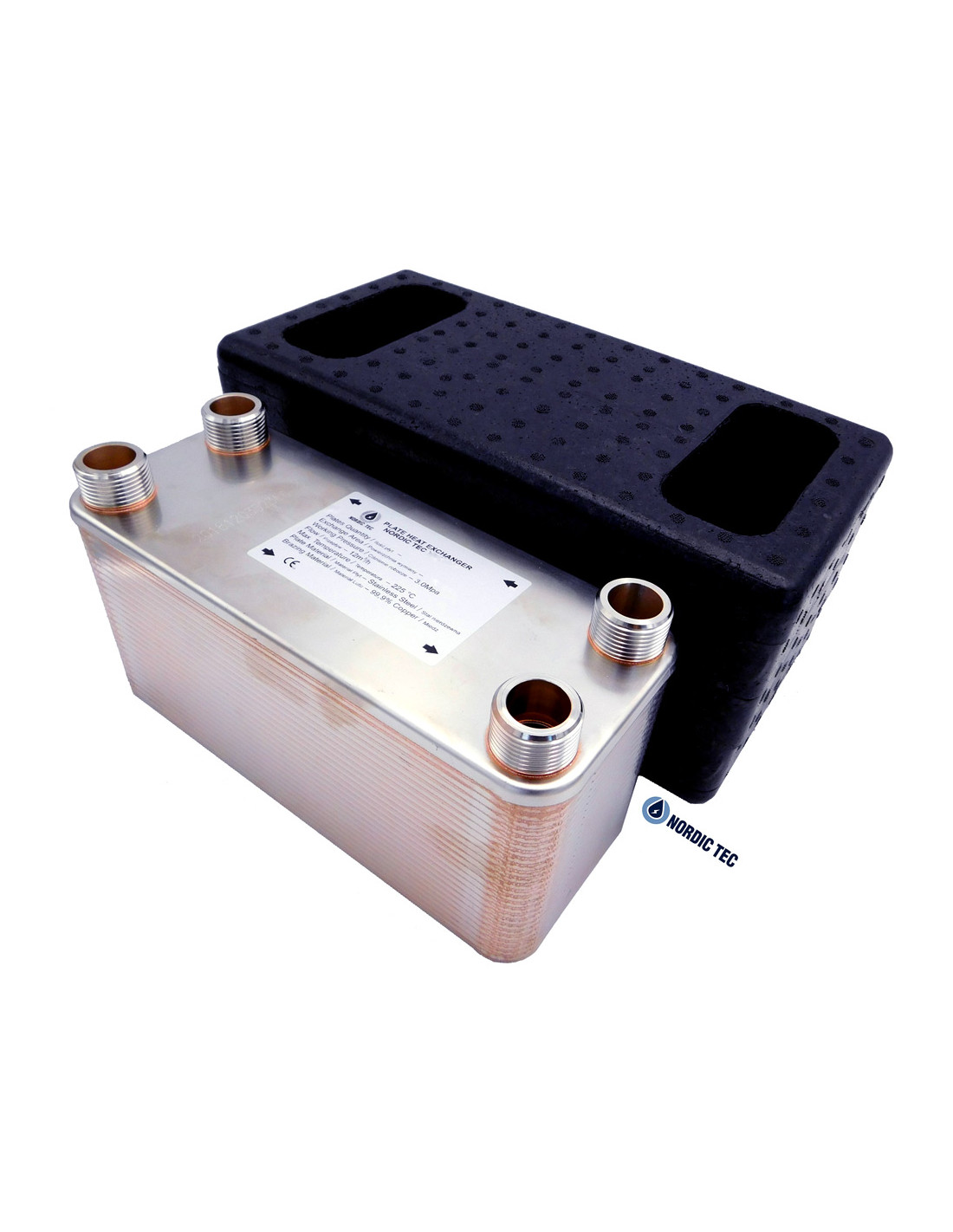

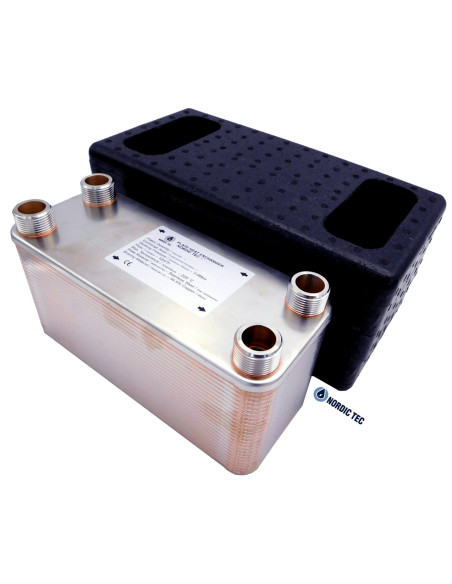

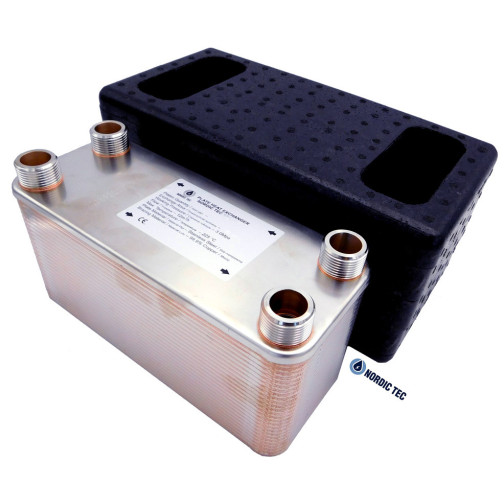

Pripojovacie priemery 2 1/2 palca zabezpečujú vysoký prietok kvapaliny bez spôsobenia nadmerných tlakových strát. Z dôvodu logistickej bezpečnosti sa výmenník tepla dodáva v krabici na palete (hmotnosť nad 100 kg).
Základné technické informácie o výmenníku tepla so 180 doskami
|
Hlavný materiál, typ ocele Pripojovacia veľkosť Povolená prevádzková tlak Testované v tlakových systémoch: Maximálna prevádzková teplota výmenníka: Menovitý prietok na kanál pre konštrukciu: Menovitý výkon: Počet dosiek: |
Nerezová oceľ S316, spevarená medenou zliatinou 2 1/2" / BSP DN65 RG (Vonkájšie závitové pripojenie) < 30,0 bar (výmenník pre kvapalné médiá) 45,0 - 60,0 bar + 230,0 °C max. 45 m³/h | 45 000 l/h 6700 kW 180 kusov |
Aktívna plocha je, inými slovami, plocha dosiek výmenníka tepla, často sa nazýva aj plocha prenosu tepla. Pre model Ba-115-180 je táto hodnota takmer 21 metrov štvorcových, čo je veľmi významná hodnota, ktorá stimuluje predstavivosť pri porovnaní s rozmermi zariadenia.
V praxi takáto veľká aktívna plocha umožňuje extrémne efektívny prenos tepla, čo laici vnímajú jednoducho ako vysokú účinnosť. Celková aktívna plocha je zvyčajne jediný objektívny ukazovateľ, ktorý určuje schopnosti prenosu tepelnej energie – pretože tento ukazovateľ zostáva nezmenený, bez ohľadu na parametre, s ktorými musí pracovať (t.j. nezávisle od teploty a hmotnostných prietokov privádzaných do výmenníka). Iné parametre, ako je výkon vyjadrený v kW, sú nakoniec premenlivé, pretože v praxi závisia od týchto parametrov. Skutočné schopnosti výmenníka tepla sa určujú len porovnaním aktívnych plôch.
Dobre navrhnutý systém 180 vlnitých dosiek zaručuje turbulencie v prúdení (čo robí výmenu tepla efektívnejšou), s relatívne nízkymi tlakovými stratami. To robí z modelu Ba-115-180 perfektnú voľbu pre priemyselné aplikácie.
A - 535 mm
B - 253 mm
C - 454 mm
D - 174 mm
F - 450 mm
Výmenník tepla Nordic Tec Ba-115-180 je v súčasnosti najväčším modelom v celom katalógu spoločnosti. Toto zariadenie je založené na doske Ba-115,
čo znamená, že základné rozmery ako dĺžka a šírka sú 535 x 253 mm.
Hĺbka zariadenia, t.j. 450 mm, vyplýva z počtu dosiek, ktorý je 180 kusov.
