Veľký priemyselný spájkovaný doskový výmenník tepla – s veľkým počtom platní (170 ks) a veľkou plochou dosiek nad 19,5 m².
Výmenník má vonkajšie závitové prípojky veľkosti 2 1/2 palca, t.j. DN65.
Tento výmenník tepla je priemyselný model s vysokou hmotnosťou – kvôli svojej hmotnosti sa dodáva na palete. Informujte sa u predajcu o nákladoch na dopravu. Ak máte záujem o kúpu, požiadajte o proforma faktúru.
Veľký priemyselný výmenník tepla so 170 platňami s plochou 19,55 m²

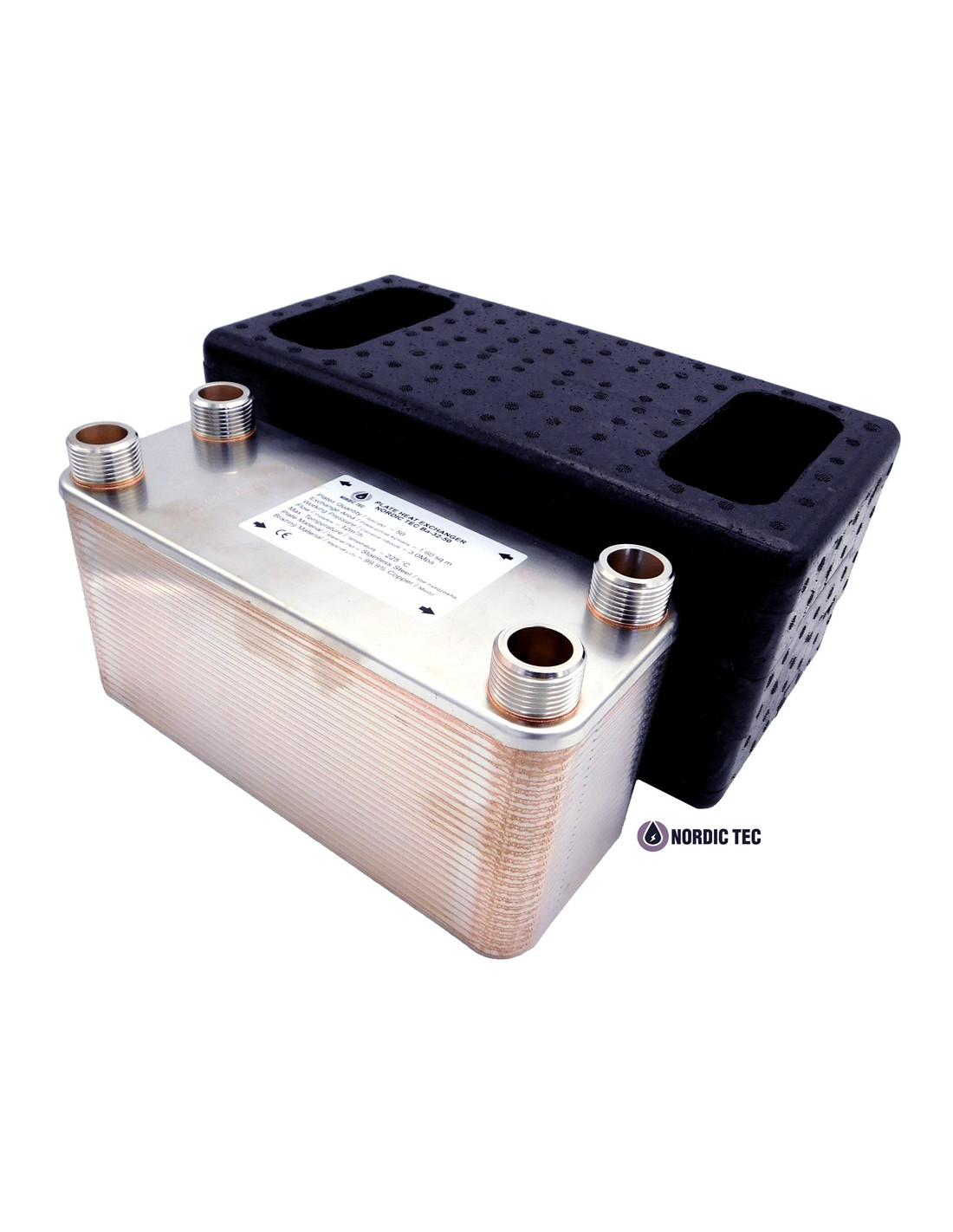

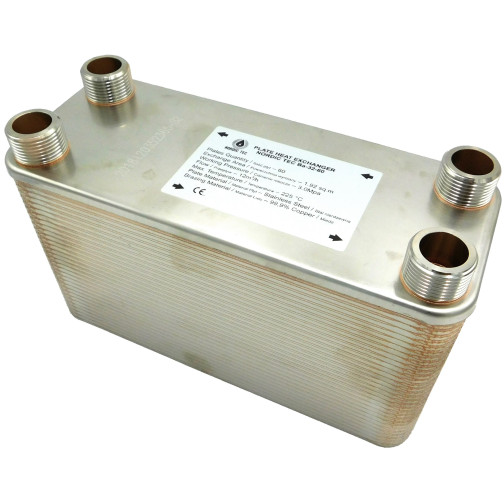

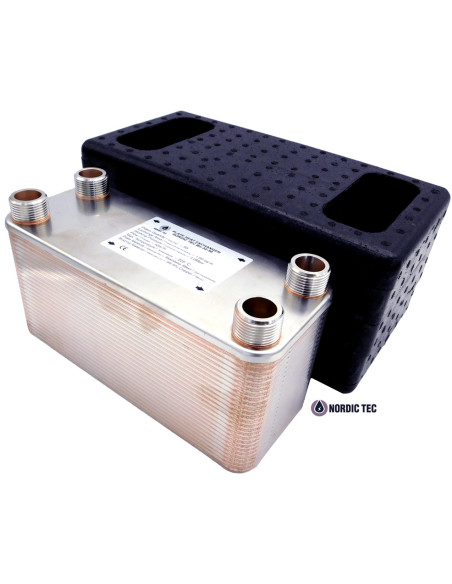

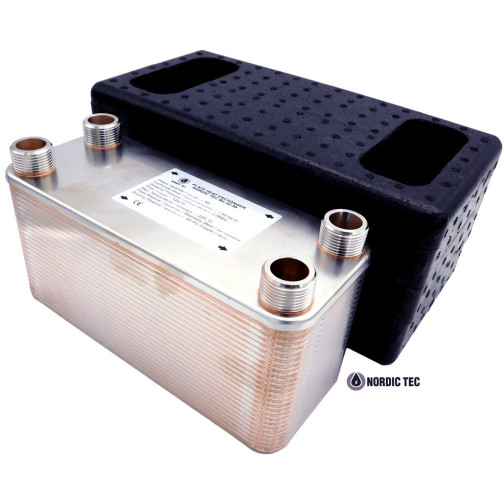

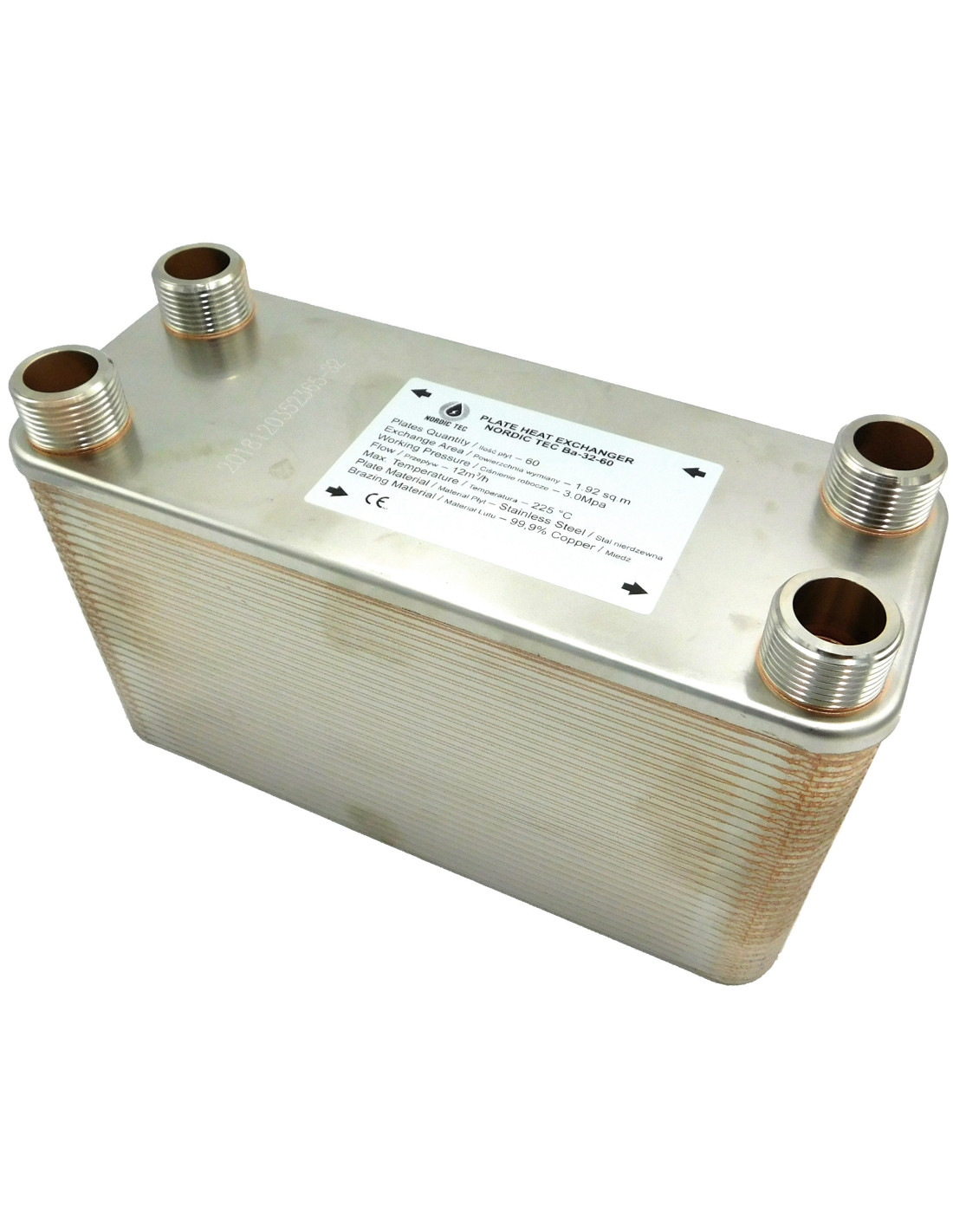

170-doskový spájkovaný výmenník tepla Nordic Tec Ba-115-170 - pre priemyselné vykurovacie a chladiace systémy, s veľkou plochou výmeny tepla a pripojením veľkosti 2 1/2". Toto nie je výmenník tepla pre rodinné domy.
Veľký priemyselný výmenník tepla Nordic Tec Ba-115-170 je veľmi výkonné a robustné riešenie pre aplikácie vyžadujúce vysoký tepelný výkon. Je vybavený 170 platňami z nehrdzavejúcej ocele (INOX 316L), zaručuje efektívnu výmenu tepla aj pri veľkých prietokoch a vysokom zaťažení systému. Veľký priemer pripojenia umožňuje obsluhu aj veľkých prietokov pri relatívne nízkych hydraulických odporoch. Tento model sa výborne hodí pre priemyselné inštalácie, vykurovacie a chladiace systémy a pre prácu s agregátmi - aj s vysokým výkonom. Vďaka svojej konštrukcii zaisťuje spoľahlivosť, trvanlivosť a vysokú účinnosť počas dlhej prevádzky. Kvôli bezpečnosti je produkt dodávaný v debni na palete (hmotnosť produktu je cca 100 kg).
Základné technické informácie o výmenníku tepla so 170 doskami
|
Hlavný materiál, typ ocele Veľkosť pripojení Povolený pracovný tlak Testované v tlakových systémoch: Maximálna pracovná teplota výmenníka: Nominálny prietok kanálom pre konštrukciu: Nominálny výkon: |
Nerezová oceľ S316L, spojené meďou 2,5" / BSP DN65 VZ (vonkajší závit) < 30 bar (výmenník pre kvapalné médiá) 45 - 60 bar + 230 °C max. 45 m³/h | 45 000 l/h 800 kW - 1620 kW |
Plocha prenosu, teda plocha platní výmenníka tepla Ba-115-170, je takmer 20m², presnejšie: 19,55 m². Takto veľká pracovná plocha umožňuje mimoriadne účinnú výmenu tepla medzi médiami, čo sa prejaví vysokou účinnosťou celého systému. Plocha platní je v podstate jediným objektívnym parametrom, ktorý určuje možnosti výmenníka - a ten zostáva nezmenený bez ohľadu na teplotu médií alebo použitý prietok.
Dobre navrhnutý systém 170 vlnitých dosiek zabezpečuje optimálne podmienky prietoku (relatívne nízke tlakové straty) a maximálne využitie plochy výmeny, čo robí model Ba-115-170 ideálnym riešením pre priemyselné aplikácie a inštalácie vyžadujúce intenzívnu prevádzku v premenlivých podmienkach. Stojí za zmienku vlnenie vnútorných platní - ktoré slúži na vytvorenie turbulentného prúdenia, čo následne vedie k zvýšeniu účinnosti prenosu tepla.
A - 535 mm
B - 253 mm
C - 454 mm
D - 174 mm
F - 428 mm
Výmenník tepla Ba-115-170 je osadený na platni Ba-115, ktorá má štandardne rozmery 535 x 253mm, čo dáva 0,115m² na jednu platňu. Toto je v súčasnosti najväčšia platňa, ktorú ponúka značka Nordic Tec. Ba-115-170 je jedným z najväčších modelov v našom katalógu.
