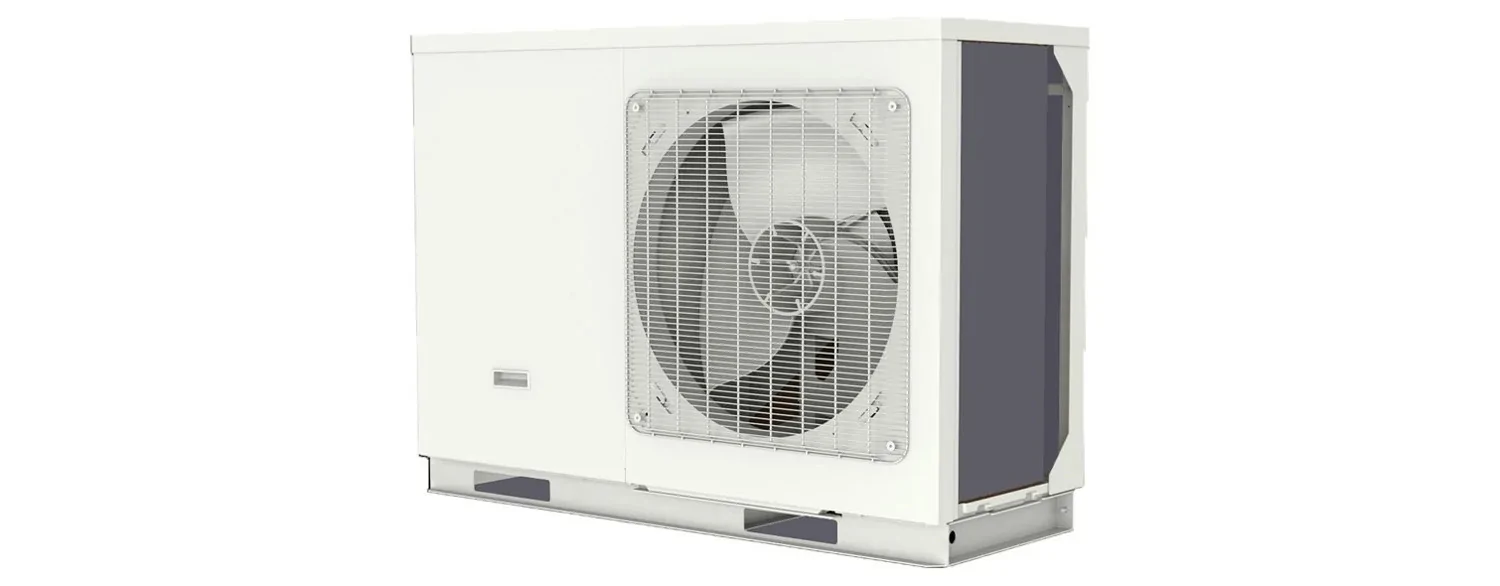

Ako funguje tepelné čerpadlo vzduch-voda a vzduch-vzduch?

Vzduchové tepelné čerpadla je jedným z populárnejších riešení v oblasti vykurovania a chladenia budov. Funguje na princípe získavania tepla zo vonkajšieho vzduchu a prenáša ho do vnútorných priestorov. Využívaním obnoviteľnej energie umožňuje tepelná čerpadlo vzduch ušetriť na nákladoch na vykurovanie. Ak chcete zistiť, ako presne fungujú vzduchové tepelné čerpadlá, prečítajte si nižšie uvedený článok. Vzduchové tepelné čerpadlá sa vyznačujú jednoduchou a rýchlo montážou a vysokou efektívnosťou prevádzky. Počas zimy môžu poskytovať teplo do priestorov a v lete slúžiť na chladenie. Vďaka tomu sú univerzálnym a ekonomickým riešením nielen pre rodinné domy, ale aj pre priemyselné objekty.

Čo sú vzduchové tepelné čerpadlá?

✅ Vzduchové tepelné čerpadlá sú zariadenia využívajúce energiu z vonkajšieho prostredia - vzduchu na vykurovanie alebo ochladzovanie priestorov alebo ohrev užitkovej vody v domoch a budovách. Vďaka využitiu obnoviteľnej energie z prostredia sú tepelné čerpadlá energeticky úsporné a šetrné k životnému prostrediu v porovnaní s tradičnými vykurovacími systémami založenými na spaľovaní fosílnych palív.

Vzduchové tepelné čerpadlá môžu byť použité ako v nových stavbách, tak aj pri modernizácii existujúcich vykurovacích systémov. Môžu byť tiež použité v kombinácii s inými zdrojmi tepla, ako sú solárne kolektory. Pri montáži vzduchového tepelného čerpadla je dôležité zabezpečiť dostatočný priestor pre umiestnenie zariadenia a pravidelnú údržbu za účelom udržania jeho efektívnosti. Tepelné čerpadlá sú čoraz populárnejším riešením v oblasti energeticky úsporných vykurovacích technológií, čo poskytuje užívateľom finančné úspory a znižuje emisie skleníkových plynov.

Druhy vzduchových tepelných čerpadiel - rozdelenie podľa média

✅ Rozlišujeme dva základné druhy vzduchových tepelných čerpadiel podľa použitého média. Prvým druhom je tepelné čerpadlo vzduch-vzduch, kde je teplo získavané z vonkajšieho vzduchu a prenášané dovnútra budovy. Druhým druhom je vzduch-voda, pri ktorom je teplo získavané z vonkajšieho vzduchu a prenášané do vykurovacieho systému na ohrev vody. Nižšie opisujeme podrobnejšie každý z týchto druhov.

Tepelné čerpadlo vzduch-vzduch

✅ Tepelné čerpadlá vzduch-vzduch sú cenovo dostupné, bežne používané a môžu plniť dve funkcie - vykurovanie vzduchu vo vnútri budovy alebo jeho chladenie (čerpadlo vtedy funguje ako klimatizácia). Teplo je získavané z vonkajšieho vzduchu a prenášané do vnútorných priestorov. Vďaka tomu sú tepelné čerpadlá vzduch-vzduch pomerne energeticky úsporné a šetrné k životnému prostrediu.

V zimnom období môžu efektívne vykurovať interiéry, zabezpečujúc tepelný komfort. Počas horúcich dní môžu fungovať ako klimatizácie, odvádzajúc teplo von a zabezpečujúc príjemný chlad. Vďaka svojej univerzálnosti sú tepelné čerpadlá vzduch-vzduch dobrým riešením pre domy a budovy s rôznymi tepelnými potrebami.

Tepelné čerpadlo vzduch-voda

✅ Tepelné čerpadlá vzduch-voda sú efektívnymi vykurovacími systémami, ktoré môžu slúžiť ako hlavný zdroj tepla v domoch a budovách. Využívajú energiu obsiahnutú vo vonkajšom vzduchu, aby vyprodukovali teplo, ktoré je prenášané do vykurovacieho systému.

Navyše, tepelné čerpadlá vzduch-voda sú tiež používané na ohrev užitkovej vody v domácnostiach. Tým nielenže zabezpečujú teplo na vykurovanie priestorov, ale tiež poskytujú horúcu vodu na každodenné použitie. Je to ich veľká výhoda v porovnaní s tepelnými čerpadlami vzduch-vzduch. Vyššie uvedené výhody robia z nich populárnu voľbu pre ľudí, ktorí chcú efektívne vykurovať vzduch v budove aj užitkovú vodu.

Výmenník tepla Nordic Tec Ba-32-70 1" 70-150 kW

SK Ba-32-70

349.99

View

Výmenník tepla Nordic Tec Ba-32-80 1" 80-170 kW

SK Ba-32-80

387.5

View

Čerpadlová skupina so zmiešavačom - pre čerpadlo 130/180mm

GP-3DR/180mm

119.99

View

Druhy vzduchových tepelných čerpadiel - rozdelenie podľa konštrukcie

✅☑️Druhy vzduchových tepelných čerpadiel možno rozdeliť podľa konštrukcie na monoblok a split. Monoblok pozostáva z jedného bloku, ktorý obsahuje všetky komponenty (kompresor, kondenzátor, výparník s ventilátorom, expanzný ventil a cirkulačné čerpadlo). Tento typ čerpadiel je jednoduchý na inštaláciu a nevyžaduje veľa priestoru, ale sú menej energeticky úsporné. Čerpadlo typu split znamená, že vnútorná a vonkajšia jednotka sú od seba oddelené. Vnútorná jednotka je inštalovaná vo vnútri budovy, zatiaľ čo vonkajšia na vonku. Tieto čerpadlá sú energeticky úspornejšie, ale vyžadujú väčšiu prácu pri inštalácii.

Monoblok vzduchové tepelné čerpadlo

✅ Vzduchová tepelná čerpadla monoblok môžu byť inštalované buď vo vnútri budovy alebo na vonkajšej strane. Umiestnenie vo vnútri sa spája s väčším hlukom, ale predĺženou životnosťou vzhľadom na kontrolované - priaznivé podmienky z hľadiska teploty a vlhkosti. Na druhej strane, inštalácia na vonkajšej strane budovy vedie k zníženiu hluku, ktorý generuje zariadenie počas prevádzky, ale v tomto prípade je nevyhnutné zabezpečiť inštaláciu proti zamŕzaniu.

Čerpadlo typu monoblok je jedným z najčastejšie vyberaných druhov tepelných čerpadiel vzhľadom na jeho mnohé výhody. Jednou z nich je možnosť rýchlej a ľahkej inštalácie, čo z neho robí ideálne riešenie aj pre menšie objekty.

✅ Monobloková vzduchová tepelná čerpadla majú svoje špecifiká, ktoré sa obzvlášť prejavujú v regiónoch s prísnymi zimami alebo v prípade výpadku elektrickej energie. ☑️Na predchádzanie zamŕzaniu tepelného čerpadla (jeho obchod je umiestnený vonku) sa odporúča jeho zabezpečenie pomocou protimrazovej kvapaliny (glykol). Okrem toho by celý systém mal byť oddelený od systému budovy pomocou špeciálneho doskového výmenníka tepla určeného pre tepelné čerpadlá (keďže nechceme, aby do inštalácie v budove unikal glykol).

Nižšie nájdete príklady takýchto výmenníkov pre väčšie tepelné čerpadlá.

Výmenník tepla Nordic Tec Ba-60-60 1 1/4" 120-230 KW

NT Ba-60-60

509.99

View

Výmenník tepla Nordic Tec Ba-60-70 1 1/2" 140-270 KW

NT Ba-60-70

615

View

Tepelné čerpadlo vzduch-vzduch typu split

Tepelné čerpadlo vzduch-vzduch typu split sa skladá z dvoch systémov (vonkajšieho a vnútorného) spojených rúrami. Ide o zariadenie, ktoré montuje a napĺňa chladiacim prostriedkom inštalatér, ktorý je na to riadne vyškolený a má príslušné oprávnenia. Montáž tepelného čerpadla vzduch-vzduch typu split je presný proces, ktorý vyžaduje presnosť a znalosť princípov fungovania systému. Inštalatér musí tiež vedieť, ako bezpečne manipulovať s chladiacim prostriedkom. Montáž vyžaduje prípravu terénu a pripojenie k napájacej sieti. Vzduchové tepelné čerpadlá typu split sú obľúbené vďaka svojej energetickej efektívnosti a možnosti rozdelenia systému na vonkajšiu a vnútornú časť, čo eliminuje problém hluku v budove. Medzi ich výhody patrí aj:

• ✅ žiadne riziko zamrznutia, vďaka naplneniu systému chladiacim prostriedkom namiesto vody,
• ľahký transport,
• malé straty tepla.

Schéma fungovania tepelných čerpadiel vzduch

Tepelné čerpadlá vzduch sú čoraz populárnejším a efektívnym vykurovacím zariadením. Ich hlavnou funkciou je využitie tepla dostupného vo vzduchu vonku na ohrev užitkovej vody a na vykurovanie alebo chladenie domu.

Schéma fungovania týchto zariadení je založená na využití termodynamického cyklu, ktorý umožňuje získanie tepla z vonkajšieho prostredia a jeho prenos do interiéru budovy. Vďaka tepelným čerpadlám možno výrazne znížiť účty za energiu, čo urýchľuje návratnosť investovaných prostriedkov. Princíp ich fungovania bude vysvetlený podrobnejšie nižšie.

Prvý okruh a dolné zdroje tepla

✅Dolný zdroj tepla je miesto, odkiaľ je teplo získavané a prenášané do vykurovacieho systému. U vzduchového tepelného čerpadla je to vzduch vonku.

V prvom okruhu ventilátor nasáva vzduch z vonku a dodáva ho do výparníka. Vo výparníku (druhu výmenníka tepla) sa nachádza chladiaci systém naplnený chladiacou kvapalinou (chladivo). Rozdiel teplôt medzi kvapalinou a vzduchom umožňuje prenos tepla medzi týmito médiami. Kvapalina prijíma teplo z vzduchu, aj keď vonku panuje záporná teplota. Kvapalina, absorbujúca teplo z vzduchu, sa mení zo skupenstva tekutého na plyn. V ďalšom kroku je ohriaty a rozpínaný plyn prepravovaný do druhého okruhu.

Druhý okruh

✅ Plynový faktor vstupuje do kompresora, kde dochádza k jeho stlačeniu (zvýšenie tlaku) a zahriatiu na ešte vyššiu teplotu. Potom kompresor tlačí pary faktora do kondenzátora.

Tretí okruh a horný zdroj tepla

✅ Horný zdroj tepla v tepelnej čerpadle vzduch-voda je termín používaný na označenie vykurovacieho zariadenia určeného na ohrev vzduchu alebo teplej vody v budove.

V treťom okruhu pracovný faktor vo forme stlačeného plynu s vysokou teplotou vstupuje do kondenzátora (výmenníka tepla), kde dochádza k kondenzácii, teda prevodu plynu na tekutinu. Kondenzátor je obmytý teplou vodou. V dôsledku tohto procesu dochádza k prenosu tepla a ohrieva sa teplá voda určená na vykurovanie budovy, zatiaľ čo pracovný faktor sa ochladzuje a skvapká.

Posledným krokom je návrat skvapkaného faktora do vyparovacieho chladiča prostredníctvom rozširujúceho ventilu, kde dochádza k poklesu tlaku a teploty faktora na hodnoty dosiahnuté na začiatku v chladiči.

✅☑️ Vyššie uvedené okruhy sa opakujú cyklicky.

Ak si želáte nainštalovať vzduchové tepelné čerpadlo typu monoblok - a na ochranu pred mrazom sa rozhodnete naplniť okruh glykolom -, bude potrebné vybrať vhodný doskový výmenník tepla - aby bolo možné spojiť glykolový okruh s okruhom UK v dome. V našej ponuke nájdete úplný katalóg výmenníkov tepla určených na pripojenie tepelných čerpadiel - tak malých jednotiek ako aj pomerne veľkých systémov, vrátane nasledujúcich modelov:
