Ako správne pripojiť doskový výmenník Nordic Tec? Môžu sa zmeniť smery prietokov uvedené na typovom štítku?

Aký smer prietoku doskového výmenníka tepla?

✅ Doskové výmenníky Nordic Tec majú na typovom štítku šípky, ktoré majú za úlohu pripomenúť inštalatérovi, že spôsob pripojenia musí zohľadňovať zásadu protiprúdu - výmenníky Nordic Tec sú zariadeniami protiprúdovými. To znamená, že kvapaliny pretekajúce výmenníkom jeho dvoma kanálmi musia prúdiť oproti sebe.
✅ Zanedbanie protiprúdu je jednou z najčastejších chýb pri pripojení a vedie k výraznému poklesu účinnosti prenosu tepla, teda skrátene - inštalácia s takýmto pripojením výmenníka tepla nepracuje správne.

Je možné pripojiť výmenník opačne k šípkam?

Niekedy nám však taký spôsob pripojenia nevyhovuje. Chceli by sme pripojiť zariadenie protiprúdovo - ale najlepšie opačne k šípkam na štítku... Nech už otáčame výmenník akokoľvek, pripojenie podľa šípok nám nevyhovuje a nechceme vykonávať pracné úpravy inštalácie...

✅ Odpoveď je jednoduchá - môžeme slobodne zmeniť smer prietoku, pretože v oboch smeroch majú kanály doskového výmenníka rovnakú priepustnosť (aspoň ak hovoríme o výmenníkoch značky NORDIC TEC). Šípky majú iba pripomínací charakter a nie sú záväzné pre inštalatéra alebo používateľa.
✅ Treba však pamätať na to, že pri zmene smeru prietoku v jednom kanáli musíme vždy zmeniť smer prietoku aj v druhom kanáli výmenníka, aby bola zachovaná zásada protiprúdu.

Môžeme meniť polohu výmenníka tepla na akúkoľvek stranu?

❌ Nie celkom, existujú aj ďalšie zásady pripojenia výmenníka. Pamätajme, že nezávisle od situácie - výmenník tepla by mal byť umiestnený na stojato, t.j. vertikálne. Montáž v horizontálnej polohe nezaručuje, že sa zariadenie správne odvzdušní, a zavzdušnený výmenník sa často upcháva alebo úplne blokuje. Sady na správnu montáž

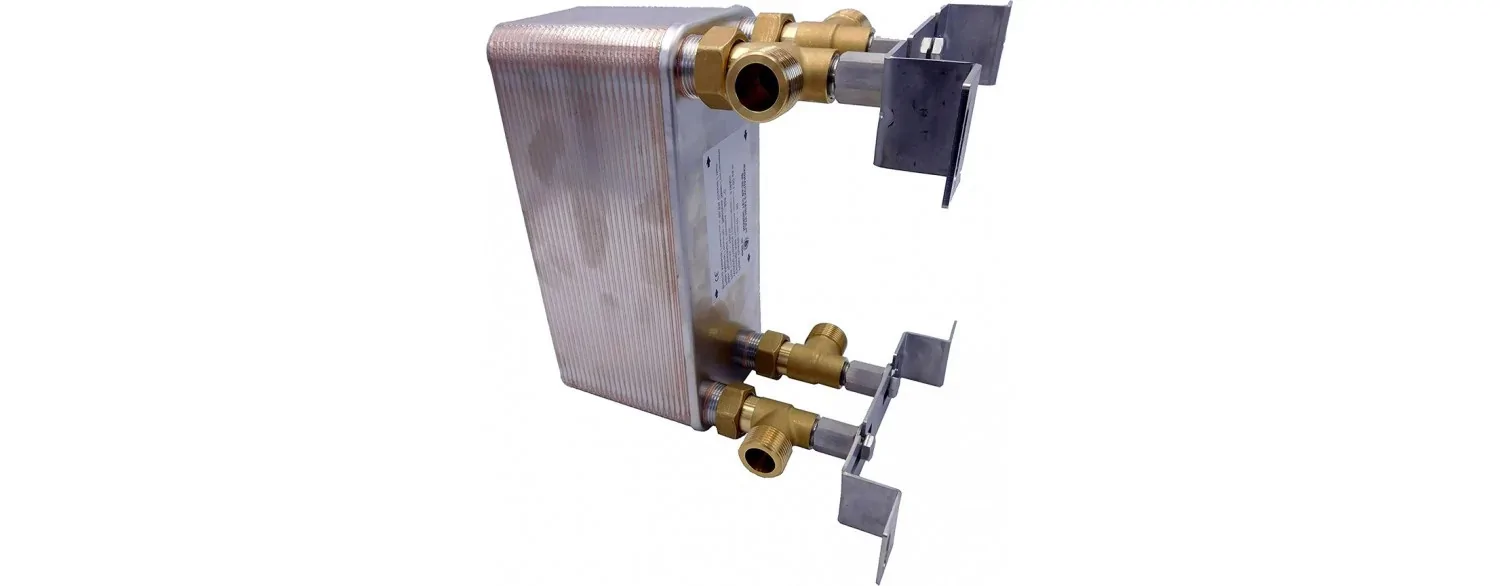

✅ Odporúčame používať montážne držiaky určené pre doskové výmenníky, ktoré zabezpečia vertikálnu polohu a bezpečné umiestnenie bez vibrácií. Ak ich nepoužívame (môžeme samozrejme hľadať aj iné riešenia) - je potrebné si uvedomiť, že výmenník v bočnej alebo horizontálnej polohe nebude pracovať správne.

Doskový výmenník tepla – schéma pripojenia - Blog Nordic Tec

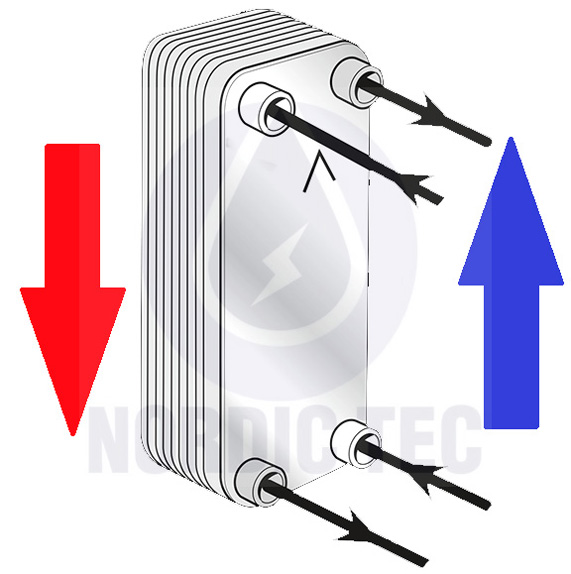

Schéma pripojenia doskového výmenníka je celkom jednoduchá, pokiaľ pamätáme na vyššie uvedené zásady - protiprúd a vertikálna poloha. Približne to vidieť na nasledujúcom obrázku. Zobrazuje stranu zdroja tepla (červená šípka) a stranu odberu (modrá šípka). Nasledujúca schéma pripojenia protiprúdových doskových výmenníkov Nordic Tec je zjednodušená, ale v podstate vyčerpáva túto tému.

Podľa schémy - kvapaliny vo výmenníku nemôžu prúdiť rovnakým smerom, ale musia prúdiť opačne. Len tak dosiahne protiprúdový výmenník svoju účinnosť.

Pozrite si tiež rozšírený návod na pripojenie výmenníkov tepla - ktorý sa zaoberá oveľa viac aspektmi a je veľmi podrobný. S ním sa vyhnete chybám pri pripojení výmenníka tepla.
