RADY K PŘIPOJENÍ A OBSLUZE PÁJENÝCH DESKOVÝCH VÝMĚNÍKŮ TEPLA

První a nejdůležitější informací je, že správné fungování výměníku v instalaci začíná jeho správným výběrem. Výměník by měl být vybrán zkušenými osobami, přičemž ne každá osoba, která již montovala výměník nebo pracuje v oboru hydrauliky, může být považována za zkušenou v oblasti výběru těchto zařízení. Měl by být vybrán vhodný model s ohledem na nejdůležitější parametr výměníku, tj. plochu výměny tepla, a nejen na jmenovitý výkon (kW). Správně zvolené zařízení musí být v rozumném rozsahu naddimenzované. V případě poddimenzování výměníku ani správné připojení a provoz nepomohou dosáhnout očekávaného efektu. O tom, co je poddimenzování, jak se projevuje a jak se mu vyhnout, jsme psali zde.

Technické údaje a štítek výměníku tepla

Štítek obsahuje název modelu, který u tradičních deskových výměníků Nordic Tec začíná písmeny "Ba" (např. Ba-23-20). Střední označení znamená plochu jedné desky (pro Ba-23-20 je to 0,023 m²). Poslední číslo označuje počet desek (pro Ba-23-20 je to 20 desek).

Štítek výměníku tepla

Níže jsou uvedeny mezní parametry, jako je pracovní tlak atd. Samozřejmě, v této fázi je nutné zkontrolovat, zda systém, ve kterém má výměník pracovat, nepřekračuje povolené parametry. U domácích instalací ústředního vytápění se toho v podstatě nemusíme obávat, protože nemají příliš vysoké požadavky na tlak a používají nejjednodušší média jako voda, zřídka roztok vody a glykolu (přípustný). Tlak v takovém systému ústředního vytápění zřídka překračuje několik barů, takže to není problém, protože výměníky obvykle mají pracovní tlak mezi 10 a 30 bary. Problém případného pracovního tlaku se objevuje při použití vysokotlakových médií, jako je freon nebo faktory R (ale to považujeme za poněkud jiné použití než tradiční), tedy například při aplikacích s tepelnými čerpadly (jako kondenzátor).

Medené spájky a zvyšky medi na výmenníku tepla

Výmenník má medené spájky a prechádza procesom spájkovania, čo znamená, že v niektorých prípadoch môže mať na sebe (napr. na vrchnej doske) zvyšky medi, ktoré pripomínajú koróziu. Je dôležité si uvedomiť, že nejde o koróziu, ale o medené častice, ktoré nijako neznižujú výkonnosť zariadenia ani neovplyvňujú jeho potenciálne poškodenie v budúcnosti. Majú len estetický význam a nie sú dôvodom na výmenu zariadenia alebo reklamáciu u žiadneho z výrobcov.

Smer prúdenia kvapaliny označený na štítku doskového výmenníka tepla

Nálepka s údajmi obsahuje šípky, ktoré naznačujú protiprúdové pripojenie. Doskový výmenník tepla Nordic Tec je v skutočnosti protiprúdové zariadenie, čo znamená, že je navrhnutý tak, aby dosiahol maximálnu účinnosť iba v prípade, že médiá v ňom prúdia opačnými smermi (napr. v súlade so šípkami na nálepke). Pripojenie bez dodržania zásady protiprúdu spôsobí, že výmenník nemusí fungovať správne, a teda celá inštalácia bude pracovať neefektívne.

✅ Dôležité - ak je pripojenie v súlade so šípkami pre nás problém, je potrebné výmenník otočiť a pripojiť ho opačne voči šípkam. Tým zmeníme smer prúdenia, ale aby sme zachovali protiprúd, musíme to urobiť na oboch kanáloch.

Písali sme o tom v inom príspevku, ktorý nájdete tu.

Kanály doskového výmenníka - ktorý kanál pre stranu vykurovania?

Jeden kanál je určený pre stranu vykurovania, najčastejšie ide o obeh vykurovacieho zariadenia - kotla, krbu, tepelného čerpadla alebo solárneho panelu. Druhý kanál je určený pre systém odoberajúci teplo.

V prípade značky Nordic Tec nezáleží na tom, ktorý kanál vyberiete pre ktorý systém. Je to otázka voľnosti a pohodlia, pretože oba kanály majú rovnaké parametre prietoku, identickú kapacitu a priepustnosť.

Záruka výrobcu

Záruka je 60 mesiacov a vzťahuje sa na výrobné alebo materiálové chyby. V praxi je dôležité, aby bol výmenník nainštalovaný v súlade s odporúčaniami a odbornými zásadami. Záruka sa nevzťahuje na poškodenia vzniknuté nesprávnou montážou ani na poškodenia spôsobené znečistením výmenníka, vrátane uvoľnení spôsobených usadzovaním vodného kameňa, upchaním, znečistením, prekročením prevádzkových parametrov, prácou s nebezpečnými médiami alebo zásahmi do konštrukcie produktu.

Príprava montáže výmenníkov tepla - VERTIKÁLNA POZÍCIA (jediná správna)

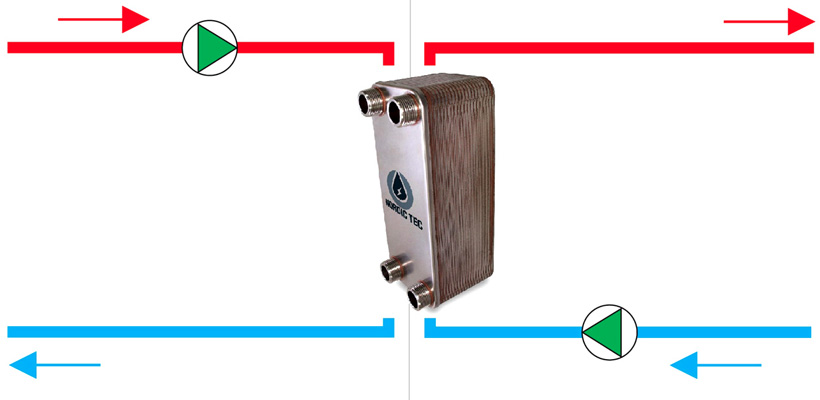

montáž výmenníkov tepla schema zapojenia

Je potrebné nevystavovať výmenník tepla nadmerným výkyvom tlakov a teplôt. Okrem toho je potrebné zabezpečiť ho pred nadmernými vibráciami - mal by byť stabilne upevnený na stene. Odporúčame používať špeciálne nástenné držiaky, ale je možné použiť aj iné riešenia, pokiaľ zabezpečia stabilitu a ochranu pred vibráciami. Upevnenie by malo byť prispôsobené hmotnosti výmenníka tepla spolu s médiami, ktoré ním pretekajú.

Výmenník by mal byť namontovaný vo vertikálnej polohe (t. j. na výšku). Montáž výmenníka v inej polohe, napr. horizontálne, nezaručuje správne odvzdušnenie zariadenia a bude príčinou zátok alebo slabého odberu tepla, ak bubliny vzduchu nenájdu únik zo zariadenia. Všeobecne platí, že výmenník namontovaný horizontálne nebude správne fungovať (v štandardnom systéme CO alebo TUV). Upchanie výmenníka môže viesť až k jeho roztesneniu, čo znamená nevratné poškodenie.

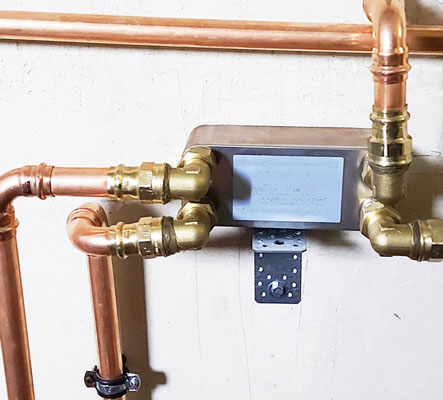

Nižšie - doskový výmenník pripojený v nesprávnej polohe (horizontálne), kde došlo k jeho upchaniu v dôsledku nedostatočného odvzdušnenia. Konštrukcia tohto zariadenia spôsobuje, že v tejto polohe nebude správne fungovať.

doskový výmenník pripojený v nesprávnej polohe

Filtre na vstupe výmenníkov tepla z každej strany (povinný prvok)

Výrobca jednoznačne odporúča používanie filtrov, avšak nešpecifikuje ich druh. Filtre by mali byť nainštalované z oboch strán pred výmenníkom, bez ohľadu na to, či sa nachádzajú aj v iných častiach inštalácie. Vo väčšine nových inštalácií postačuje jednoduchý sieťový filter, ale výber filtra a zodpovednosť za to prislúcha osobe, ktorá vykonala obhliadku inštalácie a odborným okom posúdila potenciálne riziko. V niektorých prípadoch (v starých, potenciálne znečistených inštaláciách) stojí za zváženie aj magnetický filter/separátor vedľa tradičných filtrov. Je to veľmi dôležité, pretože prípadné upchanie výmenníka v dôsledku zachytenia nečistôt z inštalácie nie je dôvodom na záruku a v podstate znamená prerušenie alebo významné obmedzenie výmeny tepla.

Filtre by určite mali byť umiestnené pred výmenníkom už pred skúšobným spustením systému, a nie až po ňom. Práve prvé spustenie čerpadiel môže spôsobiť zator skôr než nepretržitá prevádzka čerpadla. Preto všetky nápady typu „vyskúšajme, či to funguje, a potom pridáme filtre“ môžu byť veľmi nákladné.

Doplnkové vybavenie pre doskový výmenník (nepovinné, ale odporúčané)

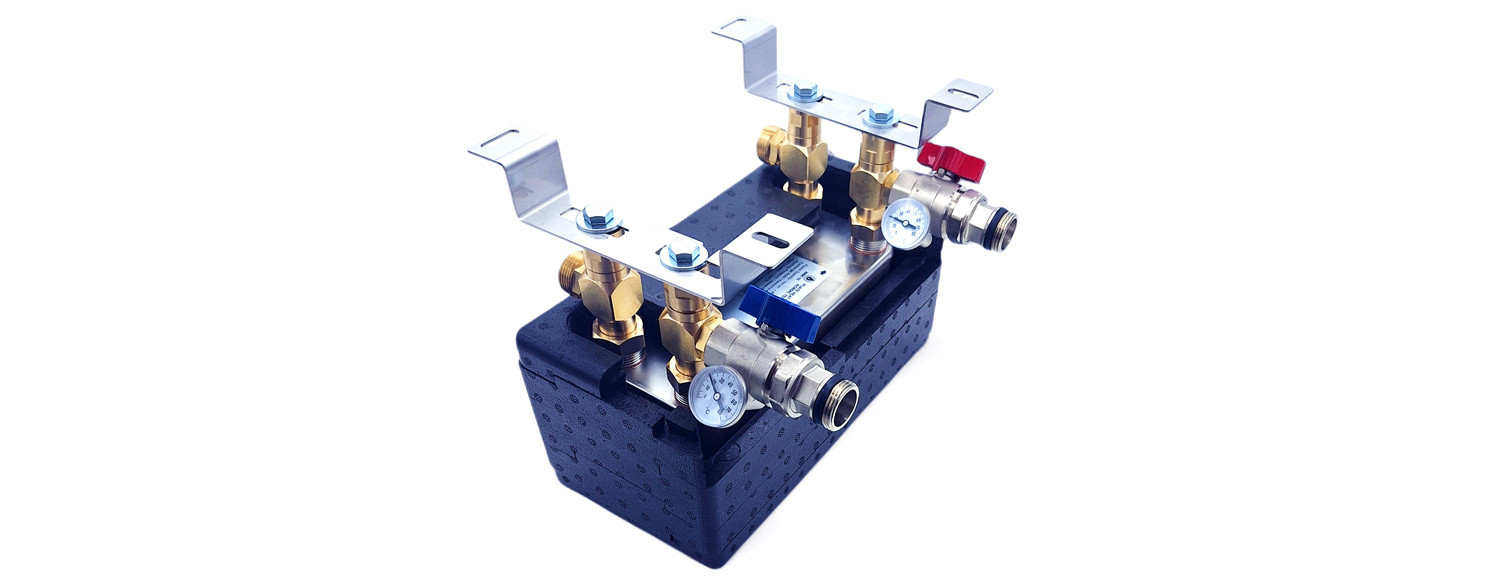

Guľové ventily a teplomery, tepelné izolácie pre výmenníky tepla

Zariadenie môže pracovať bez guľových ventilov pred ním, to je jasné. Je však dobré namontovať guľové ventily po oboch stranách výmenníka, aby bolo v prípade potreby možné ich zatvoriť a odpojiť vodu – čo umožní prípadnú demontáž zariadenia z inštalácie bez vypúšťania vody z celého systému. To sa hodí napríklad na čistenie výmenníka (ktoré je dobré vykonať čas od času) alebo ak dôjde k poruche, úniku a podobne. Doskové výmenníky montujeme s predpokladom, že budú pracovať aj 10-15 rokov, takže nikdy nevieme, kedy sa uzatvárací ventil môže ukázať ako veľmi užitočný.

Teplomery tiež nie sú nevyhnutné, ale ich prítomnosť na oboch stranách umožňuje priebežné hodnotenie účinnosti výmeny tepla, pretože vďaka nim môžeme posúdiť, aké veľké sú tepelné straty na výmenníku. Ak sa straty zvyšujú – máme prehľad o situácii, môžeme sa rozhodnúť o čistení alebo o výmene zariadenia za novšie. Stojí za to zvážiť špeciálne navrhnuté guľové ventily s teplomermi, ktoré sa používajú na rôzne zariadenia napr. na rozdeľovače pre podlahové kúrenie.

Tepelná izolácia pre doskový výmenník tepla

Tepelná izolácia je odporúčaná, ale ak je naším kritériom nižšia cena realizácie vykurovacej inštalácie – samozrejme výmenník bude pracovať správne aj bez nej (za predpokladu správneho výberu a pripojenia). Na dlhodobé úspory tepla však prispieva a v priebehu času sa jednoznačne oplatí.

Viac o používaní tepelných izolácií - BLOG

Pripojenia spájkovaného výmenníka tepla Nordic Tec

Výrobca Nordic Tec používa najrozšírenejší typ závitu, teda vonkajší závit typu BSP. Pripojenia sú trvalo spojené s výmenníkom v procese tvrdého (vákuového) spájkovania a pokusy o ich demontáž môžu viesť k poškodeniu výmenníka. Spojenie závitov so zvyškom inštalácie by sa malo uskutočniť podľa prijatých postupov, pričom je potrebné dbať na tesnenie.

Akékoľvek úpravy pripojení alebo zásahy do štruktúry závitov môžu byť považované za nesprávne používanie a môžu mať vplyv na prípadné uplatnenie záruky.

Odvzdušnenie doskových výmenníkov tepla

V blízkej vzdialenosti od výmenníka sa odporúča inštalovať odvzdušňovač, prirodzene v polohe vyššie ako zariadenie. Týka sa to najmä teplej / vykurovacej strany, pretože pri vysokých teplotách je rozpustnosť plynov relatívne nižšia, čo zvyšuje riziko zavzdušnenia zariadenia.

Správna prevádzka a čistenie doskového výmenníka tepla

Výmenníky tepla Nordic Tec sú dlhodobé zariadenia, no vyžadujú správny výber, následnú inštaláciu a používanie. Sú to takmer bezúdržbové zariadenia, avšak je dôležité postupovať podľa odporúčaní na udržanie plnej účinnosti zariadenia, čo sa premieta aj do nižších nákladov na spotrebu tepla.

Odporúčania:

1. Zabráňte znečisteniu inštalácie a výmenníka všeobecne.

2. Neprekračujte prevádzkový tlak a maximálne teploty.

3. Vyvarujte sa náhlym nárastom tlaku a teploty.

4. Pravidelne čistite výmenník, čo v systémoch ÚK (ústredné kúrenie) by sa malo robiť raz ročne a v systémoch TÚV (teplá úžitková voda) raz za jeden a pol roka. Ide o všeobecné odporúčania, avšak môže byť potrebné častejšie čistenie, ak to podmienky vyžadujú, napríklad stav vody.

V inštaláciách tzv. otvoreného systému by sa mali používať zariadenia na úpravu vody, zatiaľ čo v inštaláciách uzavretého systému by sa mala používať upravená voda!
