Anuloid v UK - konštrukcia, princípy fungovania, použitie

Ukazuje sa, že mnohí ľudia veľmi dobre nevedia, čo je anuloid do UK a aká je jeho úloha v inštalácii ústredného kúrenia. Často dostávame maily alebo telefonáty typu: "Hydraulik povedal, že treba namontovať u mňa v inštalácii anuloid UK, môžete mi povedať, na čo slúži anuloid v UK?"...

Čo je anuloid? Čo by ste predovšetkým mali vedieť?

Anuloid do UK je jednoduché zariadenie používané v moderných vykurovacích systémoch, veľmi často v inštaláciách s plynovými kotlami (kondenzačnými) alebo napríklad s tepelnými čerpadlami. Prečo práve s týmito zariadeniami? Pretože kondenzačné kotly a tepelné čerpadlá - najmä potrebujú vyvážené tlaky v systéme UK, aby mohli pracovať najefektívnejšie a najúspornejšie - teda proste najlepšie. Anuloid v týchto systémoch delí vykurovací systém na 2 menšie sub-systémy, čím vyrovnáva pracovný tlak inštalácie a zabezpečuje možno najlepšiu prácu týchto zariadení. Najmä je vhodné takýmto spôsobom rozdeliť inštalácie vo veľkých objektoch, kde sa stáva dosť rozsiahla, čím intenzita prietokov prestáva byť rovnomerná. Takto anuloid hydraulický definitívne ovplyvňuje úsporu v ďalšej perspektíve, ale buďme úprimní - ✅ Anuloid do UK by mal byť montovaný v systémoch, kde existujú technické indikácie, nie je to spôsob ako znížiť náklady na kúrenie v každej inštalácii.

Niekedy sa anuloidy nevyskytujú ako samostatné zariadenie, ale sú jednoducho zabudované do väčších, zložitejších, multifunkčných hydraulických separátorov – v takom prípade však stále plnia tú istú funkciu.

Vyvažovanie systémov anuloidom do UK

Vyvažovanie systémov UK pokiaľ ide o prietoky a tlaky nie je jedinou funkciou anuloidu. Ako sme spomenuli, delí inštaláciu na dve časti, čím vytvára z jednej časti niečo ako osobný vykurovací okruh pre zdroj tepla (t.j. napríklad pre kotel). Druhá časť tvorí vykurovaný systém. ✅ V dôsledku toho anuloid spôsobuje, že v krátkom okruhu voda nevychladne tak rýchlo - nie je tzv. studený návrat, čím kotly môžu pracovať lepšie. Vyplýva z toho, že vyrovnáva aj teploty. To znamená, že je niekedy žiaduce aj v inštaláciách s kotlami na tuhé palivo alebo na pelety. Zabrániac studenému návratu ✅ anuloidy predlžujú tiež životnosť kotlov a sú často odporúčané výrobcami vykurovacích zariadení práve v tomto účele.

V tomto prípade, čím sa anuloid do UK líši od doskového výmenníka tepla?

V tomto druhom použití - anuloid do UK vlastne funguje ako doskový výmenník tepla, ale ním nie je. ✅ Rozdiel medzi výmenníkom a hydraulickým anuloidom spočíva v tom, že v prípade anuloidu majú kvapaliny oboch sub-systémov reálne kontakt a môžu sa miešať. Vo výmenníku nie sú dva sub-systémy, ale dva plne oddelené systémy (zvyčajne uzavretý/otvorený), keďže voda z vykurovacieho obvodu sa vo výmenníku nemieša s vodou z obvodu vyhrievaného. Výmenník môže teda spojiť dva systémy - tiež uzavretý a otvorený, keď v prípade anuloidu stále zostáva to jeden systém.

Anuloid v UK alebo výmenník tepla

✅ Existujú systémy, v ktorých možno namiesto výmenníka tepla úspešne použiť anuloid UK, avšak často rozdelenie systému na dva nezmiešané uzavreté a otvorené systémy má svoj obrovský plus. Výmenník má tú výhodu nad anuloidom, že umožňuje spojenie dvoch nezávislých zdrojov tepla - ktoré vyžadujú oddelené systémy (napr. plynový kotel v uzavretom systéme s krbom s vodným plášťom v otvorenom systéme). Výmenník teda má isté výhody nad anuloidom, hoci obe zariadenia majú svojich priaznivcov, svoje výhody a svoje použitie.

Ako je postavený anuloid?

Anuloid má zvyčajne tvar oceľovej tuby, ktorá je cylindrická, niekedy pravouhlá. Montuje sa na stene v kotolni tak, aby bol stabilne zavesený. Existujú anuloidy na horizontálnu montáž, ale čoraz populárnejšie sú vertikálne, ktoré navyše poskytujú lepšie možnosti odvetrávania a zároveň oddelujú akumulujúce sa nečistoty z inštalácie, ktoré možno odstrániť (vertikálne anuloidy majú zvyčajne na spodku výpustný ventil).

Anuloid Nordic Tec - Hydraulický vyrovnávač dynamických tlakov - 50 kW

SP50x1

94.99

View

Anuloid 2+1 Nordic Tec SNT25 - HVDT 2+4

SK SNT25

109.99

View

ANULOID Hydraulický vyrovnávač dynamických tlakov 50 kW + Manometer a Termometer

SK SNT-A-70

104.99

View

HVDT Anuloid s rozdeľovačom-kolektorom 2 okruhy + Manometer a Teplomer

SK-Anuloid-SCZ-2ob-lust

269.99

View

Čo sa nachádza vnútri anuloidu ?

Vlastne nič, ide len o to, aby sa anuloid stal miestom, kde voda vstupujúca do valca sa čiastočne mieša s vodou z takzvaného návratu. Týmto spôsobom by sa mala vyrovnávať tlak. U mnohých výrobcov sa vo vnútri anuloidu nachádza kovová sieťka na lepšie vyrovnávanie tokov. ✅ Sieťka je však potrebná len v prípade, že výstupy anuloidu pre oba sub-systémy sú priamo proti sebe a voda by mohla pretekať cez ne na takzvaný priamy priechod.

✅ Anuloidy pre centrálny ohrev, ktoré nemajú sieťku, sa spoliehajú na iné riešenie - majú prípojky na oboch stranách, nie na priamy priechod, takže voda zo zdroja a návratu sa mieša nezávisle od situácie. Kovová sieťka vo vnútri anuloidu teda nie je vždy potrebná, hoci jej prítomnosť určite neprekáža.

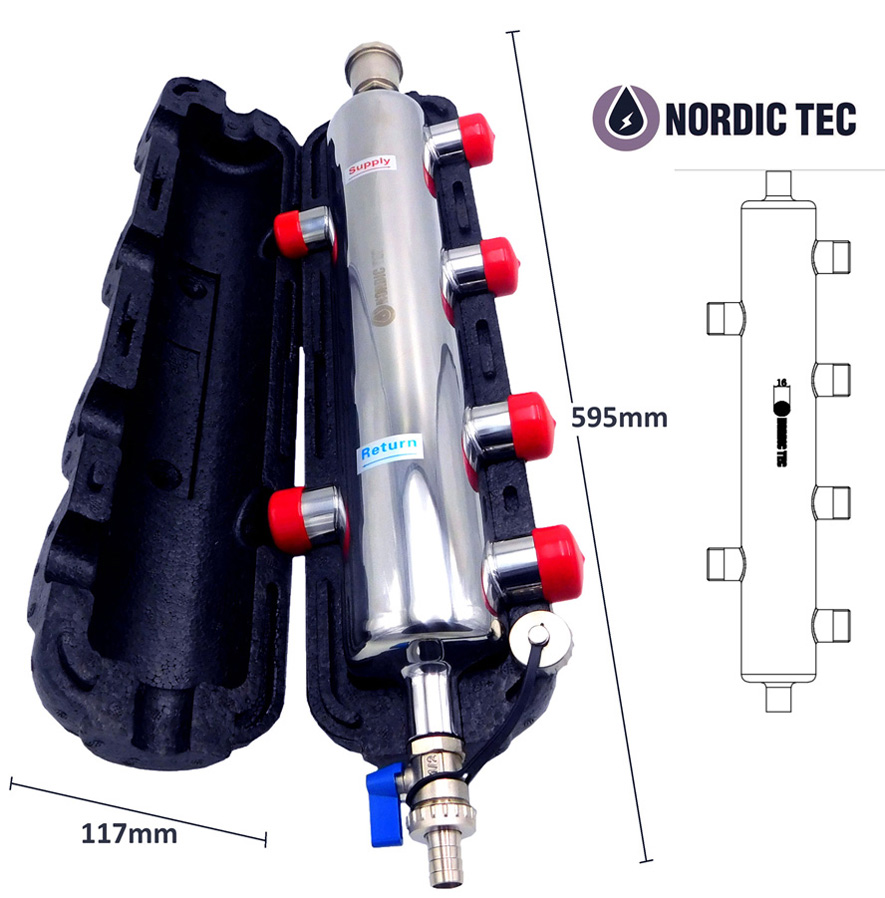

Koľko nezávislých vykurovacích okruhov je možné pripojiť k anuloidu pre centrálny ohrev?

Závisí od toho, o akom anuloide hovoríme. Klasický anuloid má vstup pre vykurovací okruh a okruh vykurovania, ale existujú aj anuloidy, ku ktorým môžeme pripojiť viacero obvodov, dokonca niekoľko.

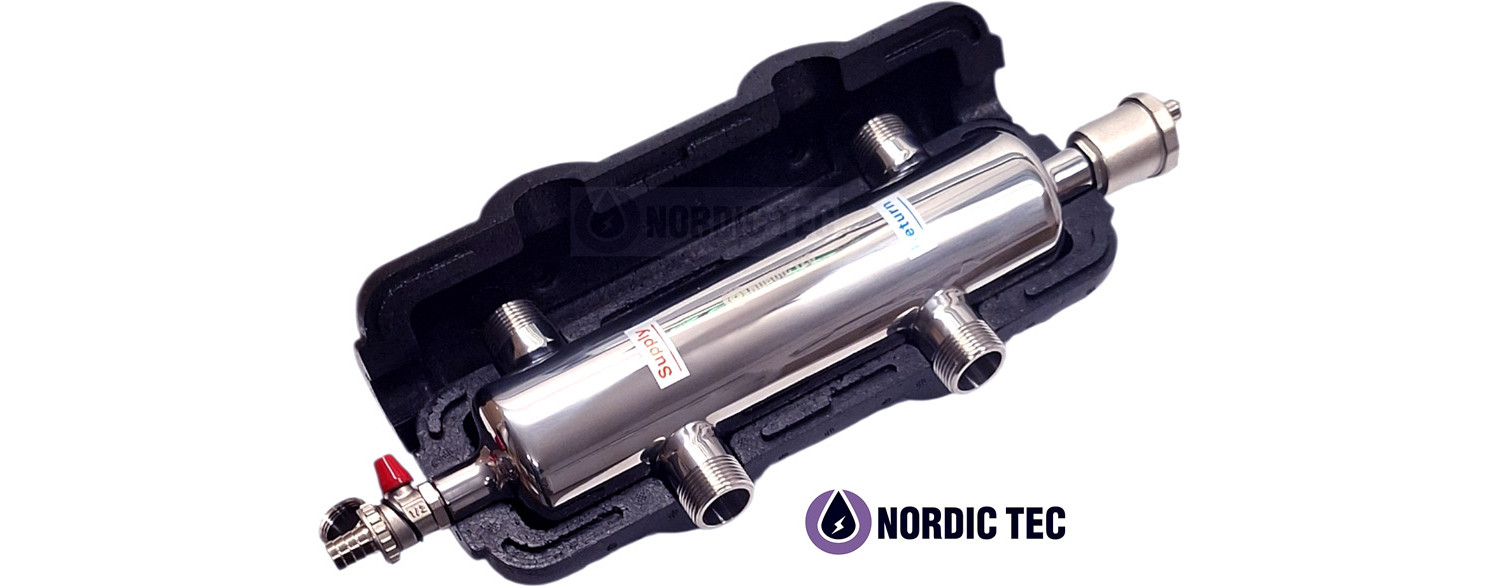

Dôležitým prvkom anuloidu v dnešnej dobe je tiež jeho izolácia. Anuloid je dlhý valec s pomerne veľkou vonkajšou plochou. Ak nechceme, aby v kotolni pracoval ako ďalší radiátor (ktorý by v kotolni zrejme nebolo potrebné mať) - anuloid by mal obsahovať izoláciu.

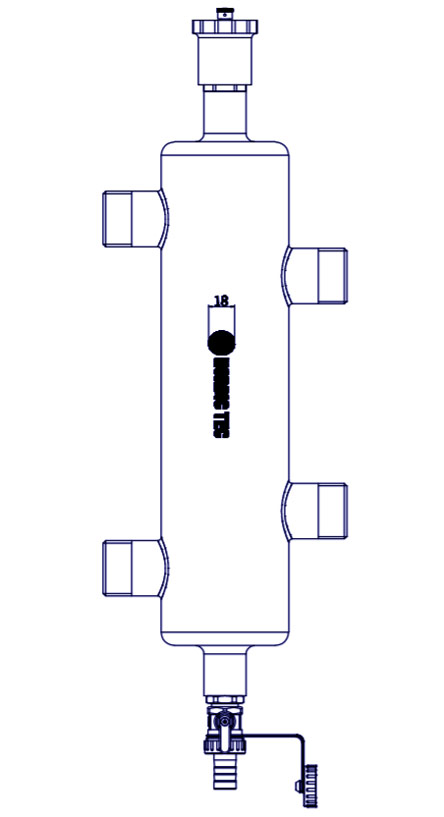

Nižšie je technický výkres (bez uvedených rozmerov) pre klasický hydraulický anuloid určený na montáž vo vertikálnej pozícii od firmy NORDIC TEC. Na výkrese pre lepšiu orientáciu sú tiež zobrazené odvzdušňovací ventil zhora a spodný výpustný ventil. Ako vidno, prípojky pre okruh kotla a pre vykurovací systém nie sú v priamej pozícii, aby sa voda mohla miešať a vyrovnávať tlak.
