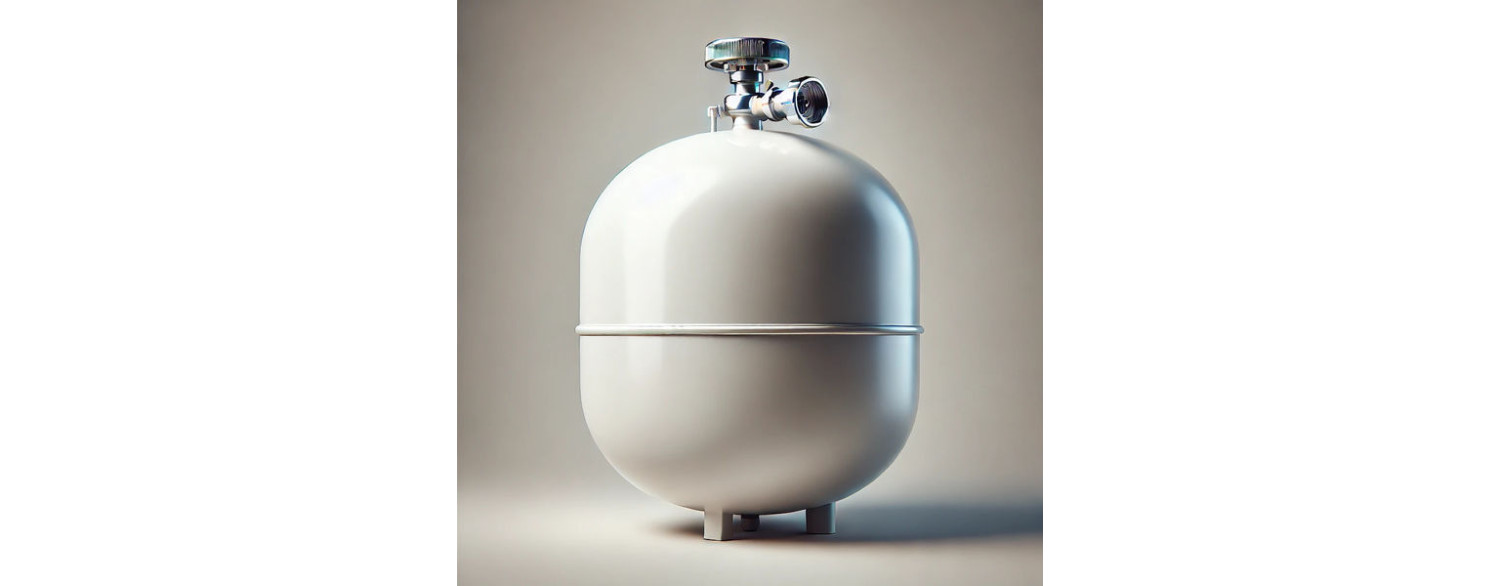

Expanzná nádoba – čo to je a na čo slúži v inštalácii?

Expanzná nádoba je nevyhnutným prvkom každej inštalácie ústredného kúrenia (ÚK) a teplej úžitkovej vody (TUV). Jej hlavnou úlohou je ochrana systému pred nadmerným nárastom tlaku, ktorý by mohol viesť k poškodeniam. Funguje ako tlmič, absorbujúc prebytočný tlak a stabilizujúc chod celej inštalácie, čím zabezpečuje jej bezpečnosť. Rozlišujeme dva základné typy expanzných nádob: otvorené a membránové. Otvorené modely, používané hlavne v starších systémoch, regulujú tlak prirodzeným spôsobom, pretože sú v kontakte s atmosférou. Naopak, membránové nádoby, vďaka modernej konštrukcii, umožňujú presnú kontrolu tlaku a sú štandardom v moderných inštaláciách. Bez expanznej nádoby by systémy ÚK a TUV boli vystavené prudkým výkyvom tlaku, čo by mohlo viesť k poruchám, nákladným opravám a dokonca prerušeniu dodávky tepla. Tento prvok zodpovedá za stabilitu prevádzky inštalácie, chráni ju pred poškodením a predlžuje jej životnosť. Výber vhodného modelu má kľúčový význam pre efektivitu a bezpečnosť vykurovacieho systému. Správne zvolená expanzná nádoba ovplyvňuje trvanlivosť a výkon celej inštalácie, zabezpečujúc jej spoľahlivosť na dlhé roky.

Ako funguje expanzná nádoba?

Expanzná nádoba je kľúčovým prvkom každej vykurovacej inštalácie, ktorý kompenzuje nárast objemu vody počas jej ohrevu. Vďaka tomu tlak v systéme zostáva stabilný, čo chráni inštaláciu pred poškodením a predlžuje jej životnosť. Ako to funguje v praxi? S rastom teploty voda zväčšuje svoj objem. Prebytočná tekutina sa dostáva do expanznej nádoby, čo zabraňuje prudkému nárastu tlaku. V starších systémoch, najmä tých s kotlami na pevné palivo, sa používajú otvorené nádoby. Montujú sa na najvyšší bod vodného okruhu, čo umožňuje prirodzené vyrovnanie tlaku – je to obzvlášť dôležité v inštaláciách bez moderných regulačných mechanizmov. Moderné vykurovacie systémy, najmä tie s plynovými a olejovými kotlami, využívajú membránové nádoby. Ide o uzavreté zásobníky vybavené flexibilnou membránou, ktorá oddeľuje vodu od vzduchu, umožňujúc presnú kontrolu tlaku. Optimálny prednastavený tlak v takejto nádobe je zvyčajne 1,5 bar pre systémy ústredného kúrenia a 3,5 bar pre systémy teplej úžitkovej vody. Udržiavanie správneho tlaku je kľúčové pre stabilnú a bezporuchovú prevádzku celej inštalácie. Expanzná nádoba spolupracuje s ďalšími prvkami systému, ako sú bezpečnostný ventil a manometer. Bezpečnostný ventil chráni inštaláciu pred nadmerným nárastom tlaku, zatiaľ čo manometer umožňuje priebežné sledovanie parametrov, čo umožňuje rýchlu reakciu v prípade nepravidelností. Mechanizmus kompenzácie nárastu objemu vody v expanznej nádobe nie je len technickým riešením, ale aj kľúčovým prvkom zabezpečujúcim bezpečnosť a efektivitu vykurovacích systémov. V moderných inštaláciách sa čoraz častejšie využívajú aj hydraulické spojky ÚK, ktoré stabilizujú prietok a tlak medzi kotlom a vykurovacími okruhmi, čím dodatočne chránia systém pred preťažením. S vývojom technológií možno očakávať ešte sofistikovanejšie riešenia, ktoré zvýšia spoľahlivosť a výkon týchto systémov.

3-cestný ventil 1" DN25 - trojcestný

SK-z-3DR-1

19.99

View

3-cestný ventil 2" DN50 - trojcestný

SK-z-3DR-2

59.99

View

Termostatický zmiešavací ventil 1/2" 25-55°C - 3-cestný

SK-z-termo-1/2

49.99

View

Servopohon HuchEntec Elodrive ST10 10Nm 230V

ST10

89.99

View

Typy expanzných nádob – otvorené a membránové

V vykurovacích systémoch majú expanzné nádoby kľúčovú úlohu, stabilizujúc tlak a chránia inštaláciu pred nebezpečnými výkyvmi. Rozlišujeme dva základné typy nádob: otvorené a membránové. Každý z nich má špecifické vlastnosti, ktoré určujú ich použitie v rôznych okruhoch. Otvorené expanzné nádoby sú tradičným riešením, často používaným v inštaláciách s kotlami na pevné palivo. Ich konštrukcia umožňuje prirodzené vyrovnávanie tlaku, čo sa osvedčuje najmä v starších systémoch. Naopak, membránové nádoby sú modernou alternatívou, využívanou v uzavretých inštaláciách, kde je potrebná presná kontrola tlaku. Základný rozdiel medzi týmito riešeniami spočíva v ich konštrukcii a spôsobe fungovania. Otvorené nádoby sa montujú na najvyšší bod inštalácie, čo umožňuje voľné odvádzanie prebytočnej vody a pary. Membránové nádoby zase, vďaka flexibilnej membráne, kompenzujú zmeny objemu vody, čo je kľúčové v uzavretých systémoch.

Otvorená expanzná nádoba – charakteristika a použitie

Otvorená expanzná nádoba je neoddeliteľným prvkom inštalácií s kotlami na pevné palivo. Jej hlavnou funkciou je odvádzať prebytočnú vodu a paru, čím sa zabraňuje nekontrolovanému nárastu tlaku. Montuje sa na najvyšší bod systému, čo umožňuje prirodzené vyrovnanie tlaku. Spolupracuje s kotlom prostredníctvom stúpacej rúrky, ktorá zabezpečuje voľný prietok vody a pary do nádoby. Dodatočne prepadová rúrka odvádza prebytočnú vodu do kanalizácie, čím zvyšuje bezpečnosť celej inštalácie. Vďaka jednoduchej, no účinnej konštrukcii sú otvorené nádoby často používané v starších vykurovacích systémoch.

Membránová expanzná nádoba – konštrukcia a fungovanie

Membránová expanzná nádoba je moderné riešenie určené pre uzavreté inštalácie. Skladá sa z dvoch komôr – vodnej a vzduchovej – oddelených flexibilnou membránou. Takáto konštrukcia umožňuje presnú reguláciu tlaku, čo je kľúčové pre bezpečnosť a efektivitu systému. Membrána v tlakových membránových nádobách zohráva podstatnú úlohu, umožňujúc kompenzáciu zmien objemu vody. Tým sa zabraňuje prudkým nárastom tlaku, čo je obzvlášť dôležité v inštaláciách s plynovými a olejovými kotlami. Presná kontrola tlaku robí z membránových nádob nevyhnutný prvok moderných vykurovacích systémov.

Ako vybrať vhodnú expanznú nádobu?

Výber správnej expanznej nádoby je kľúčový pre bezpečnú a efektívnu prevádzku vykurovacej inštalácie. Aby sa predišlo problémom, je potrebné zohľadniť niekoľko dôležitých parametrov.

1. Objem – mal by predstavovať približne 4-5 % celkového objemu vody v systéme. Takýto pomer účinne kompenzuje zmeny tlaku a zabraňuje jeho prudkým výkyvom.
2. Statický tlak – výška medzi najnižším a najvyšším bodom systému ovplyvňuje požadovaný kompenzačný tlak. Čím väčší rozdiel úrovní, tým vyšší tlak musí byť vyrovnaný, aby sa zabezpečila stabilita prevádzky.
3. Typ inštalácie – veľkosť systému, jeho špecifiká a individuálne potreby používateľa majú kľúčový význam. Správne zvolená membránová nádoba zvyšuje efektivitu systému a minimalizuje riziko porúch.

Výber expanznej nádoby nie je len technickou, ale aj strategickou voľbou. Správne zvolený model ovplyvňuje dlhodobý výkon a bezpečnosť inštalácie, preto stojí za to venovať čas dôkladnej analýze všetkých parametrov.

Montáž a nastavenie expanznej nádoby

Správna montáž expanznej nádoby je základom stabilnej a efektívnej prevádzky vykurovacieho systému. Najlepšie je umiestniť ju v blízkosti zdroja tepla, čo minimalizuje tlakové straty a zvyšuje účinnosť celej inštalácie. Nesprávne umiestnenie môže viesť k nerovnomernej prevádzke systému a v extrémnych prípadoch až k jeho poruche. Rovnako dôležité je správne nastavenie prednastaveného tlaku. Štandardný rozsah je od 1,5 do 3,5 bar, avšak odporúča sa prispôsobiť ho konkrétnej inštalácii ešte pred naplnením vody. Presné nastavenie umožňuje účinne kompenzovať výkyvy tlaku, chrániť systém pred poškodením a predlžovať jeho životnosť. Nemožno zabudnúť na bezpečnostnú skupinu, ktorá zahŕňa membránovú nádobu, bezpečnostný ventil a manometer. Tieto prvky spoločne chránia inštaláciu pred nadmerným nárastom tlaku. Preto musí byť expanzná nádoba namontovaná tak, aby umožnila ich efektívnu spoluprácu. Nesprávne umiestnenie môže obmedziť účinnosť zabezpečenia a zvýšiť riziko poruchy. Presný výber miesta montáže a správne nastavenie sú kľúčom k bezpečnej a efektívnej prevádzke vykurovacieho systému. Pravidelné kontroly a údržba sú najlepším spôsobom, ako sa vyhnúť neočakávaným problémom a zvýšiť spoľahlivosť celej inštalácie.

3-cestný ventil 3/4" DN20 - trojcestný

SK-z-3DR-3/4

View

4-cestný ventil 1" DN25 - Štvrocestný ventil

SK-z-4DR-1

33.99

View

Termostatický zmiešavací ventil 3/4" 38-60 °C - 3-cestný

SK-z-termo-3/4"

59.99

View

4-cestný ventil 3/4" DN20 - Štvrocestný ventil

SK-z-4DR-3/4

18.99

View

Najčastejšie problémy a údržba expanznej nádoby

Jedným z najčastejších problémov spojených s expanznými nádobami je poškodenie membrány – kľúčového prvku stabilizujúceho tlak v systéme. Porucha membrány môže viesť k prudkým nárastom tlaku, častému zapínaniu a vypínaniu čerpadla, náhlym poklesom tlaku a únikom vody. Aby sa týmto problémom predišlo, je potrebné pravidelne kontrolovať stav membrány a v prípade potreby ju vymeniť za novú. Netesnosť expanznej nádoby je možné rozoznať podľa niekoľkých charakteristických príznakov. Ak čerpadlo pracuje častejšie ako zvyčajne, tlak v systéme náhle klesá alebo sa objavia úniky, môže to znamenať poškodenie membrány. V takom prípade je vhodné vykonať tlakový test, aby sa overilo správne fungovanie systému. Rovnako dôležité je správne namontovanie nádoby. Pri membránových modeloch má kľúčový význam správna inštalácia a nastavenie, ktoré zabezpečujú optimálnu funkciu systému. Nesprávna montáž môže viesť k problémom s tlakom a predčasnému opotrebovaniu membrány. Preto je potrebné dodržiavať pokyny výrobcu týkajúce sa inštalácie a údržby. Aby expanzná nádoba fungovala bez porúch po dlhý čas, je nevyhnutná pravidelná údržba. Zahŕňa:

1. Kontrolu stavu membrány.
2. Skúmanie tlaku v systéme.
3. Overenie tesnosti spojov.

Vďaka týmto krokom je možné predísť mnohým poruchám a zabezpečiť spoľahlivú prevádzku celej inštalácie.

Ako skontrolovať tesnosť membrány?

Pravidelná kontrola tesnosti membrány je kľúčovým prvkom údržby expanznej nádoby. Membrána oddeľuje vodnú komoru od vzduchovej a kompenzuje zmeny objemu vody v inštalácii. Jej netesnosť môže viesť k vážnym problémom s tlakom, preto je vhodné systematicky sledovať jej stav a v prípade potreby vykonať výmenu.

Príznaky poškodenia expanznej nádoby

Poškodenie expanznej nádoby sa môže prejaviť rôznymi spôsobmi. Najčastejšie príznaky sú:

• Časté zapínanie a vypínanie čerpadla.
• Náhle poklesy tlaku.
• Únik vody.

Takéto príznaky môžu naznačovať problémy s membránou alebo inými prvkami nádoby. Rýchla reakcia na tieto signály umožňuje predísť vážnejším poruchám a nákladným opravám.

Kedy vymeniť expanznú nádobu?

Výmena expanznej nádoby je nevyhnutná, ak sú poškodenia natoľko vážne, že oprava už neprináša účinok. Pravidelné hodnotenie stavu membrány a celkovej kondície nádoby umožňuje správne rozhodnutie o jej výmene. Systematická údržba môže výrazne predĺžiť životnosť nádoby, ale v niektorých prípadoch je výmena nevyhnutná.
