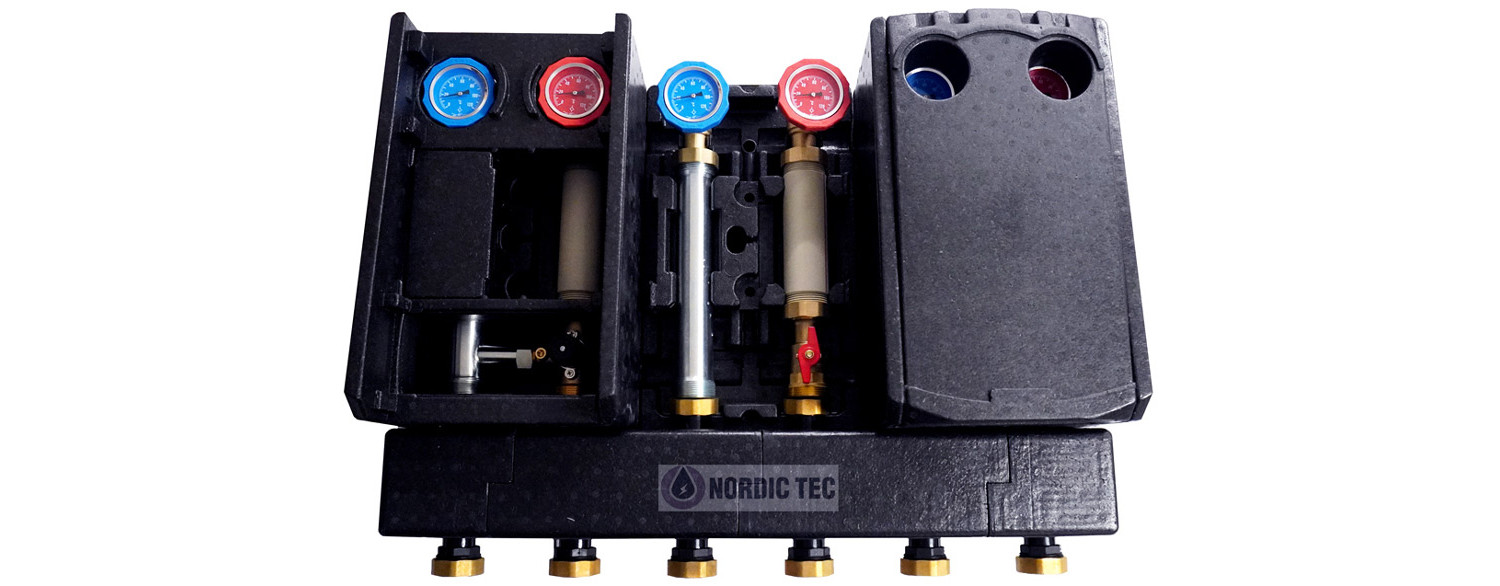

Rozdeľovač čerpadlových skupín – čo to je a na čo slúži?

Rozdeľovač čerpadlových skupín je prvkom inštalácie kúrenia, ktorý plní veľmi dôležitú funkciu – umožňuje pripojenie niekoľkých nezávislých vykurovacích okruhov k jednému zdroju tepla, napr. plynovému kotlu, tepelnému čerpadlu alebo kotlu na tuhé palivá. Vďaka nemu je možné súčasne napájať rôzne časti inštalácie, ako je podlahové kúrenie, stenné radiátory alebo zásobník teplej vody. Ale otázka znie – je vždy potrebný, kedy sa bez neho dá zaobísť?

Ako funguje rozdeľovač čerpadlových skupín?

Rozdeľovač čerpadlových skupín zohráva úlohu akéhosi distribučného centra v kúpacom systéme – ale povedzme takého, ktorý je aspoň minimálne rozvinutý, do takej miery, že sa v ňom vyskytujú aspoň 2 čerpadlové skupiny. Ako vieme, vo veľmi malých systémoch to nie vždy tak je.

Pripojené k rozdeľovaču čerpadlové skupiny smerujú teplo do vybraných okruhov – každé čerpadlo obsluhuje inú časť inštalácie a pracuje nezávisle od ostatných. Vďaka tomu je možné napr. súčasne udržiavať nízku teplotu v podlahovom kúrení a vyššiu v radiátoroch. Dalo by sa to urobiť bez rozdeľovača? Áno, pravdepodobne použitím nejakých iných rozdeľovačov – no rozdeľovač čerpadlových skupín má byť hotovým riešením. Rýchlejšie sa montuje (a teda aj lacnejšie, pretože práca odborníka je drahá) – a ľahšie sa obsluhuje, zaisťuje, že celý systém zaberie menej miesta v kotolni, čo je tiež dôležité.

Oplatí sa používať rozdeľovač čerpadlových skupín?

Asi sa to oplatí – všeobecne trend používania už hotových komponentov namiesto improvizovaných (a časovo náročných riešení) je viditeľný všade. Samotná čerpadlová skupina by tiež mohla byť nahradená samostatne zakúpeným trojcestným ventilom a čerpadlom – a princíp, prečo sa montuje, je podobný. Rovnako je to s anuloidami na montážnych doskách atď.

✅ Rozdeľovač čerpadlových skupín je samozrejme náklad. Takže čo prináša?

Flexibilita systému – umožňuje ľahké rozširovanie inštalácie o ďalšie okruhy. Kúpou väčšieho rozdeľovača nemusíme hneď využívať všetky okruhy, časť je možné zasiať – a to umožňuje kedykoľvek systém rozšíriť.
Bezpečnosť, stabilita a prehľadnosť systému kúrenia – rozdeľuje prietoky vykurovacej vody, čím predchádza nesprávnostiam v činnosti celého systému. Vyhnete sa aj problému – ktorý spočíva v tom, že inštalatér, ktorý vstúpi do tejto kotolne o 10 rokov, nebude vedieť, čo je ako pripojené a kam čo smeruje. S rozdeľovačmi vždy stačí chvíľa na to, aby sa rozpoznal systém a začala oprava.
Úspora energie – každá čerpadlová skupina pracuje len vtedy, keď je to potrebné, čo znižuje spotrebu energie.
Jednoduchšie ovládanie – rôzne okruhy je možné regulovať nezávisle, čo zabezpečí komfort v celej budove.

Separátor-Rozdeľovač pre čerpadlové skupiny | Nordic Tec 2-4

SK-Rozdelovac-pre-skupiny-2-4

114.99

View

Separátor-Rozdeľovač pre čerpadlové skupiny | Nordic Tec 3-6

SK-Rozdelovac-pre-skupiny-3-6

189.99

View

Separátor-Rozdeľovač pre čerpadlové skupiny | Nordic Tec 4-8

SK-Rozdelovac-pre-skupiny-4-8

235

View

Nerezový rozdeľovač INOX 3 okruhy

Nerezový-rozdeľovač-INOX-3

84.99

View

Kde nachádzajú uplatnenie rozdeľovače pre čerpadlové skupiny?

Rozdeľovače pre čerpadlové skupiny sa používajú ako v rodinných domoch, tak aj vo väčších budovách, kde sa vyskytuje niekoľko okruhov vyžadujúcich rôzne pracovné parametre. Toto riešenie je obzvlášť užitočné v moderných inštaláciách s tepelnými čerpadlami alebo kondenzačnými kotlami. Veľmi často aj v zmiešaných systémoch – napr. časť budovy s podlahovým kúrením – a časť s radiátormi, v systémoch podlaží to umožňuje napr. použitie samostatného okruhu so samostatnou čerpadlovou skupinou pre každé poschodie atď.

Schéma prietoku média v rozdeľovači čerpadlových skupín

Samozrejme, vzhľadom na to, že existujú rozdeľovače veľmi rôznych veľkostí, bolo by ťažké uviesť univerzálnu schému prietoku. Je to však zvyčajne zariadenie jednoduchej konštrukcie, ktoré sa pripája striedavo – inak by nebolo funkčné. Nižšie uvádzame pre príklad schému prietoku v rozdeľovači, ktorý dokáže obslúžiť až 7 skupín (4 hore a 3 dole), ktorá pomôže pochopiť, ako funguje prietok v tohto typu zariadení:

Schéma prietoku média v rozdeľovači čerpadlových skupín 4-8

Schéma prietoku spolu so smermi pripojenia v rozdeľovači 4-8 značky Nordic Tec. Ide o viacsekčný rozdeľovač, ktorý umožňuje pripojenie väčšieho počtu skupín. Krajné prípojky dole (teda posledný prípoj vpravo a posledný vľavo) slúžia na pripojenie prívodu a spätného toku zo zdroja tepla. Pre zachovanie čo najprístupnejšieho a prehľadného rozloženia kotolne – najprv sa používajú horné prípoje. Dolné prípoje sa používajú len v prípade, že je potrebný väčší počet okruhov. Nevyužité okruhy – sa zasiať špeciálnymi zátkami, odporúča sa skontrolovať, či sú v súprave pred prípadným nákupom podobného sortimentu.

Akej veľkosti rozdeľovače pre čerpadlové skupiny existujú?

V podstate veľmi rôzne, v zásade na výber do farby. Na trhu sa zdajú byť najdostupnejšie rozdeľovače pre maximálne 2-4 skupiny, pretože na také je najväčší trhový dopyt. Jednoducho zodpovedajú veľkosti klasických vykurovacích inštalácií. Avšak v špecializovanejších obchodoch sú dostupné aj väčšie, dokonca pre niekoľko desiatok čerpadlových skupín, ktorých dĺžka sa meria takmer v metroch.

Na čo si dať pozor pri kúpe rozdeľovača čerpadlových skupín?

Je niekoľko vecí, ktorým treba pri kúpe tohto sortimentu venovať pozornosť.

Prvou otázkou je, či má rozdeľovač izoláciu. Dnes je to už pri tomto produkte štandardom, ak ju nemá, rozdeľovač bude v kotolni pracovať ako radiátor. Teplo nie je zadarmo, zrejme nechceme platiť za radiátor v kotolni.

Rozstupy prípojok v skupine a rozdeľovači – musia byť kompatibilné

Druhou vecou – veľmi dôležitou – je rozstup prípojok pre skupiny. Ak sú čerpadlové skupiny inej značky ako rozdeľovač, treba sa uistiť, že majú rovnaký rozstup prípojok.

✅ Za klasický rozstup osí prípojok mnohí odborníci považujú 125 mm a skutočne to tak veľmi často je. Ak však naša čerpadlová skupina má iný rozstup ako rozdeľovač – môže nastať problém s pripojením, pretože to nemusí byť vzájomne kompatibilné. Najlepšie je vyberať rozdeľovače práve s klasickým rozstupom – t.j. 125 mm, tým získavame takmer istotu, že väčšina skupín na trhu sa bude dať prispôsobiť. Podobne, ak už máte rozdeľovač a dokupujete k nemu skupinu, je to otázka, ktorú treba skontrolovať.
