Čo sú to hydraulické odpory v inštalácii ústredného kúrenia (ÚK) alebo teplej úžitkovej vody (TÚV)?

✅ Jav hydraulického odporu vo vodnej inštalácii - napr. ústredné kúrenie alebo teplej vody

Hydraulické odpory sú jav, ktorý sa vyskytuje v hydraulických inštaláciách, teda jednoducho vo vodných - spočíva v strate tlaku kvapaliny prúdiacej cez rôzne prvky systému. Hydraulické odpory sú spôsobené „trením“ kvapaliny o steny potrubí a zmenami smeru prúdenia, zúženiami, ventilmi, kolienkami, výmenníkmi tepla, zásobníkmi, filtrami, rozdeľovačmi, HVDT a inými zariadeniami. Inými slovami - väčšina zariadení alebo prvkov inštalácie ovplyvňuje postupný pokles tlaku spôsobený výskytom javu hydraulického odporu.

Hydraulický odpor v praxi

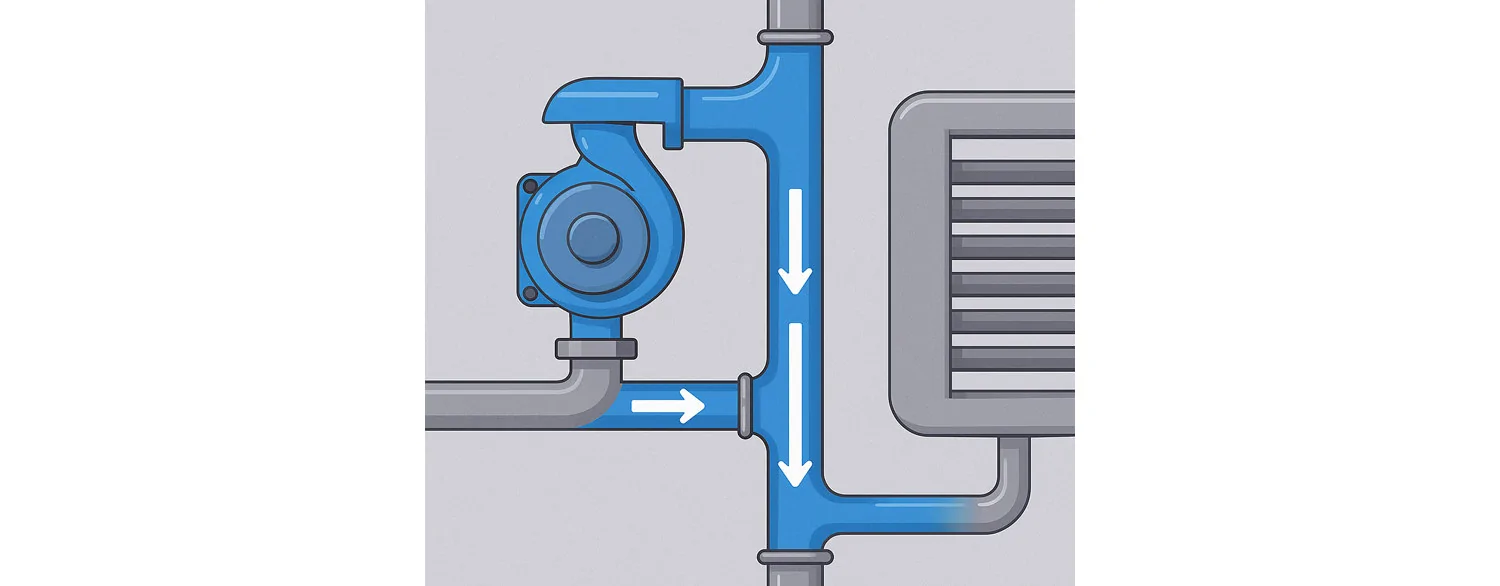

V praxi hydraulické odpory znamenajú, že obehové čerpadlo musí pracovať s dostatočným výkonom, aby prekonalo tieto odpory a zabezpečilo prietok média (najčastejšie vody alebo zmesi vody s glykolom) v celom systéme. Inak náš systém ústredného kúrenia prestane fungovať efektívne a objavia sa nedostatočne vykurované miesta.

Hlavné zdroje hydraulických odporov

Každý prvok, dokonca aj obyčajná rúra, môže spôsobiť určité hydraulické odpory, ale najdôležitejšími ich zdrojmi sú napr. zúženia alebo špecifické zariadenia. Nedá sa z nich zrezygnowať, ak má byť náš vykurovací systém použiteľný, hydraulické odpory sú neoddeliteľnou súčasťou sprevádzajúcou prietok vody. Jeho dôležitejšie zdroje sú:

dĺžka a priemer rúr,
vnútorná drsnosť potrubí,
prvky inštalácie: ventily, filtre, rozdeľovače, výmenníky tepla,
zmeny smeru prúdenia (napr. kolienká, tvarovky),
rýchlosť prúdenia.

Hydraulický vyrovnávač dynamických tlakov-rozdielovač 2 okruhy

HVDT-rozdelovac-SCZ-2ob-b-z

214.99

View

Odvodňovací žľab do garáže NORDIC TEC Ocel Súprava s 2 ramenami

SK-zlab-do-garaze-SADA-1

154.99

View

Čerpadlová skupina so zmiešavačom - pre čerpadlo 130/180mm

GP-3DR/180mm

119.99

View

Výmenník tepla Nordic Tec Ba-12-12 3/4" 5-12 kW

SK Ba-12-12

55.99

View

Príliš vysoké hydraulické odpory môžu viesť k...

Samozrejme, inštaláciu je potrebné navrhovať tak, aby sa predišlo zbytočným zúženiam tam, kde nie sú potrebné, ale zároveň tak, aby nevznikol príliš veľký, energeticky náročný objem vody. Nesprávne vykonané inštalácie s príliš veľkým množstvom kolienok, zmien smerov a zúžení môžu dokonca viesť k:

nedostatočnému výkonu čerpadiel,
zníženiu účinnosti vykurovacieho alebo chladiaceho systému,
problémom s rovnomerným vykurovaním (napr. pri podlahovom vykurovaní).

Hydraulické odpory - pokles tlakov a výber výmenníka tepla

Samostatnou problematikou sú predpokladané poklesy tlakov pri výbere niektorých výmenníkov tepla, najmä doskových. Ide samozrejme o určenie prognózy hydraulických odporov pre daný výmenník tepla (vždy pri konkrétnej hodnote prietoku - pretože odpory rastú so zvyšujúcim sa prietokom kvapaliny). V pokročilejších systémoch sa prognózy poklesu tlakov vypočítavajú na účely výberu čerpadiel - ale v jednoduchších systémoch, často v rodinných domoch, nie je potrebné k tomu pristupovať až tak dôkladne. Takáto potreba sa objavuje vo väčších objektoch.

Vo všeobecnosti je dobré vedieť, že vyššie hydraulické odpory generujú príliš malé výmenníky v porovnaní s inštaláciou. Z tohto dôvodu je dodatočné predimenzovanie výmenníkov dobrým nápadom, ktorý umožňuje vyhnúť sa nadmernému zaťaženiu čerpadiel.

Problémy s prietokom po montáži niektorých zariadení

Niekedy sa po montáži niektorých doplnkových komponentov v systéme vykurovania alebo prípravy teplej vody objavia problémy s tlakom a vo všeobecnosti s prietokom (alebo jeho nedostatkom) v inštalácii. Príčinou sú samozrejme hydraulické odpory, ktoré týmto spôsobom vznikajú – treba však predpokladať, že každé zariadenie schválené na používanie by ich nemalo spôsobovať v takej miere, aby znemožnilo správne fungovanie systému.

Ak sa teda po montáži výmenníka tepla, odlučovača nečistôt, filtra tvrdej vody alebo akéhokoľvek iného zariadenia objaví tento nežiaduci jav, je vždy potrebné začať kontrolou smeru prietoku. Časť týchto zariadení má presne určený smer prietoku a jeho nedodržanie spôsobí zavzdušnenie alebo upchatie inštalácie. Príznakom bude znížený výkon vykurovania v budove.

Niektoré zariadenia, ako sú spomínané výmenníky tepla, vyžadujú aj určitú montážnu polohu; v prípade doskového výmenníka tepla ide o zvislú polohu. Montáž v nesprávnej polohe môže zablokovať celý systém a obmedziť jeho funkčnosť dokonca o niekoľko desiatok percent. Preto by sa riešenie tohto typu porúch malo vždy začať kontrolou správnosti montáže naposledy inštalovaných komponentov.
