Aký výmenník tepla pre kotol 20 kW?

Aký výmenník tepla bude najlepší pre pec o výkone 20 kW? Ak chcete zvýšiť tepelnú účinnosť svojej pece, mali by ste zvážiť použitie doskového výmenníka. Doskové výmenníky sú často vyberané ako účinné riešenie pre prenos tepla v vykurovacích inštaláciách s vysokým výkonom. Fungujú na princípe prúdenia kvapaliny špeciálne tvarovanými kanálmi, ktoré umožňujú rýchle a efektívne odovzdávanie tepla. Vďaka tomu sú doskové výmenníky schopné zabezpečiť účinné vykurovanie priestorov a dodávať teplú užitkovú vodu. Sú tiež ľahké na čistenie a údržbu. Pred výberom konkrétneho modelu doskového výmenníka odporúčame prečítať si nasledujúci blogový príspevok, vďaka ktorému bude výber vhodného výmenníka tepla pre vašu pec o výkone 20 kW jednoduchší.

Čo je doskový výmenník tepla?

Doskový výmenník tepla je zariadenie slúžiace na efektívnu výmenu tepla medzi dvoma prúdmi kvapalín alebo plynov. Skladá sa zo súboru dosiek, ktoré sú usporiadané tak, aby vytvorili kanály, ktorými prúdi tepelný činiteľ. Doskový výmenník umožňuje prenos tepla z jedného prúdu do druhého prostredníctvom priameho kontaktu medzi doskami. Rozdiel teplôt medzi prúdmi umožňuje prenos tepla z oblasti s vyššou teplotou do oblasti s nižšou teplotou. Vďaka svojej konštrukcii je doskový výmenník ľahko udržiavateľný v čistote a má kompaktnú konštrukciu. Je široko používaný v rôznych odvetviach, ako sú chemický priemysel, potravinárstvo a energetický priemysel, vzhľadom na jeho vysokú účinnosť a úsporu energie.

Ako je postavený doskový výmenník tepla? | Nordic Tec BLOG SK

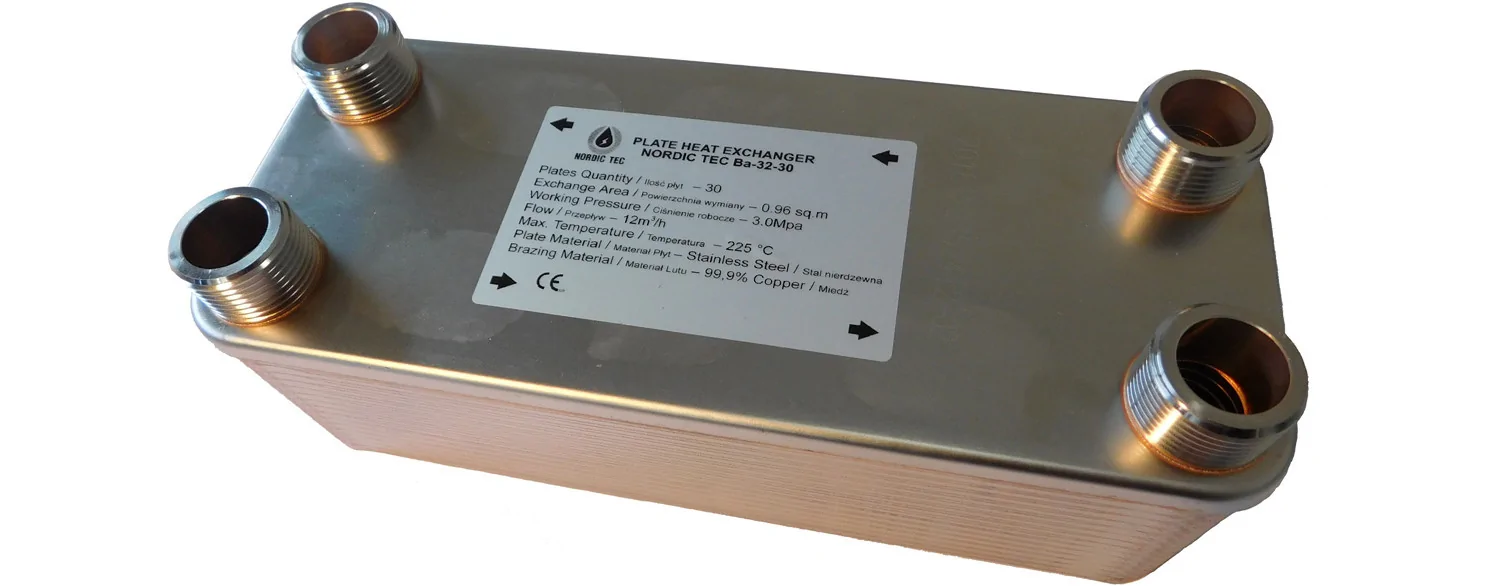

Doskový výmenník tepla sa skladá z kovových tepelných dosiek, ktoré môžu byť v závislosti od použitia vyrobené z rôznych materiálov, ako sú:

- nerezová oceľ (napr. 316L) + meď (spojené spájkovaním),
- titán (pre priemyselné použitie).

Každá doska zodpovedná za výmenu tepla má ryhovaný povrch, ktorý zväčšuje kontaktnú plochu a zlepšuje efektívnosť výmeny. Výmenník sa tiež skladá z prednej dosky, ktorá je zodpovedná za dodávanie vykurovacieho média k tepelným doskám vo vnútri, a zatváracej dosky, ktorá chráni výmenník pred únikom kvapaliny. Vďaka svojej konštrukcii a použitiu rôznych materiálov je doskový výmenník tepla univerzálnym zariadením, ideálnym na použitie v mnohých odvetviach, vrátane chemického priemyslu, potravinárstva a teplárstva.

Typy doskových výmenníkov tepla

Doskové výmenníky tepla sa líšia spôsobom spojenia dosiek. Rozlišujeme nasledujúce typy doskových výmenníkov:

- spájkované - výmenníky, v ktorých sú dosky spojené spájkovaním. Tento proces spočíva v roztavení medi, ktorá ako kvapalina vyplní medzery medzi doskami a vytvorí jednotné spojenie.
- skrutkované - v tomto prípade sú dosky spojené pomocou skrutiek a podložiek, ktoré ich držia pohromade. Skrutkovanie umožňuje ľahší demontáž a výmenu častí výmenníka, avšak môže spôsobovať drobné netesnosti. Tie majú vplyv na celkovú účinnosť zariadenia.

Na čo slúži doskový výmenník tepla?

Doskový výmenník tepla nachádza široké uplatnenie v rôznych oblastiach. Slúži napríklad na pripojenie kotlov k uzavretému systému v inštalácii centrálneho kúrenia. Vďaka nemu je možné tiež pripojiť podlahové kúrenie, čo zabezpečuje rovnomerné a efektívne rozvádzanie tepla v miestnostiach. Okrem toho môže byť doskový výmenník tepla využívaný v spolupráci s tepelnými čerpadlami, plniac rolu kondenzátora alebo odparovača. To umožňuje efektívne využitie obnoviteľnej energie a úsporu nákladov.

Nakoniec, doskový výmenník tepla je tiež využívaný v chladničkách v potravinárskom priemysle, kde je nevyhnutný na udržiavanie vhodnej teploty v procese výroby a skladovania potravinárskych produktov. Vďaka svojim funkciám a univerzálnym uplatneniam je doskový výmenník tepla nezastupiteľným prvkom súčasných kúrenárskych a chladiacich inštalácií.

Ako vybrať doskový výmenník tepla pre centrálny ohrev? Kľúčové parametre výberu

Na výber vhodného doskového výmenníka tepla pre systém centrálneho kúrenia je potrebné zvážiť kľúčové parametre jeho prevádzky, ktoré sú popísané nižšie.
Médium, s ktorým spolupracuje výmenník tepla

Výmenník tepla spolupracuje s rôznymi druhmi médií, ako sú voda, vzduch alebo glykol. V závislosti od potrieb môže byť použitý na prenos tepla z jedného média na druhé, alebo na chladenie daného média. S ohľadom na médium možno rozlišovať nasledujúce doskové výmenníky tepla:

• doskový výmenník tepla kvapalina-kvapalina (voda-voda, glykol-voda),
• doskový výmenník tepla plyn-plyn (vzduch-vzduch),
• doskový výmenník tepla plyn-kvapalina (vzduch-voda).

Výkon doskového výmenníka tepla

Výkon doskového výmenníka tepla závisí od výkonu kotla. Na trhu sú dostupné rôzne modely s rôznou účinnosťou. Napríklad, možno nájsť doskové výmenníky tepla prispôsobené pre vykurovacie kotly s maximálnym výkonom od 15 kW do 200 kW (alebo dokonca väčšou silou), ktoré umožňujú účinnú výmenu tepla medzi dvoma médiami, ako sú vykurovacie médium a médium, ktoré má byť ohrievané.

Pri výbere nominálneho výkonu výmenníka by sa nemal priamo porovnávať s nominálnym výkonom kotla. Napríklad pre pec s výkonom 20 kW by mal mať vhodný výmenník nominálny výkon v rozsahu 30-55 kW (v závislosti od teploty zásobovania).

Maximálna prevádzková teplota doskového výmenníka tepla

Vo väčšine prípadov je maximálna prevádzková teplota doskového výmenníka tepla používaného v domácnostiach 230°C. Je to teplota, pri ktorej môže výmenník efektívne prenášať teplo medzi dvoma substanciami. Prekročenie tejto teploty môže spôsobiť poškodenie dosiek výmenníka a zníženie jeho účinnosti - ale v podstate nie je možné mimo priemyselného využitia.

Maximálny pracovný tlak výmenníka tepla

Maximálny pracovný tlak doskového výmenníka tepla je najvyšší tlak, ktorý môže byť udržiavaný vnútri výmenníka počas normálnej prevádzky. V prípade spojenia pece s výkonom 20 kW s doskovým výmenníkom by mal pracovný tlak výmenníka spadať do rozsahu 20-30 bar. Prekročenie tejto hodnoty môže viesť k poškodeniu alebo poruche výmenníka, preto je nevyhnutné jeho monitorovanie a udržiavanie v správnych parametroch. Našťastie inštalácie kvapalina-kvapalina, ktoré sú napájané zdrojmi tepla ako sú: vykurovacie kotly, krby, tepelné čerpadlá - neprekračujú niekoľko bar (zriedka kedy je to viac ako 2-3 bar). Vzhľadom na to 20-30 bar je určite úroveň zaručujúca dlhodobé používanie doskových výmenníkov. V domácom použití neexistuje žiadne technické odôvodnenie pre vyšší tlak (na trhu sú napríklad výmenníky až do 45 bar).

Materiál, z ktorého je vyrobený doskový výmenník

Doskové výmenníky tepla pre kotol sa najčastejšie vyrábajú z vysokej kvality nerezovej ocele 316L, ktorá sa vyznačuje vynikajúcou odolnosťou proti korózii. Medzi platňami výmenníka sú použité medi spájky, ktoré zabezpečujú dobrú tepelnú vodivosť. Vďaka tomu doskový výmenník efektívne prenáša tepelnú energiu medzi dvoma médiami, umožňujúc efektívne chladenie alebo vykurovanie.

Pre pec s výkonom 20 kW používanú v domácnosti na vykurovanie domu sú odporúčané klasické výmenníky tepla vyrobené z nerezovej ocele 316L.

Počet dosiek vo výmenníku tepla

Počet dosiek vo výmenníku tepla má podstatný vplyv na jeho účinnosť. S rastúcim počtom dosiek sa zvyšuje plocha výmenníka, čo sa prekladá na vyššiu efektívnosť prenosu tepla. Preto je dôležité správne určiť počet dosiek, aby sa dosiahlo optimálne fungovanie výmenníka tepla. Treba však pamätať, že nakoniec väčší význam ako počet dosiek má celková plocha dosiek - alebo inak povedané, plocha na výmenu tepla. Je možné nájsť výmenník tepla s vysokou účinnosťou s malým počtom dosiek (napr. 20-doskový výmenník) - za predpokladu, že ide o rozsiahlu dosku zabezpečujúcu veľkú jednotkovú plochu.

Pre pec s výkonom 20 kW, ktorej úlohou je ohrievanie domu alebo ohrev vody, optimálny počet dosiek výmenníka sa pohybuje v rozmedzí 20-50, v závislosti od konečnej plochy na výmenu tepla, ktorá by mala oscilovať v rozsahu 0,50-0,70 metra štvorcového. Takéto množstvo dosiek a plocha umožňujú efektívny prenos tepla pri súčasnom zachovaní malých rozmerov výmenníka, čo je kľúčové pri montáži v obmedzenom priestore domácnosti.

Aký doskový výmenník tepla pre pec s výkonom 20 kW?

Odpovedajúc na otázku z vyššie uvedeného blogového príspevku, pre pec s výkonom 20 kW popísanú v článku bude najlepšou voľbou, ktorá spĺňa všetky vyššie uvedené podmienky, tieto doskové výmenníky tepla:

• výmenník tepla Ba-16-50,
• výmenník tepla Ba-16-40.

Vďaka svojej konštrukcii umožňujú vyššie uvedené výmenníky tepla rýchle a efektívne vykurovanie priestorov rôznych veľkostí. Ich hlavnou výhodou je kompaktná konštrukcia, čo umožňuje inštaláciu aj v malých priestoroch. Tieto doskové výmenníky môžu byť úspešne použité ako v rodinných domoch, tak aj v komerčných budovách, zabezpečujúc vysokú vykurovaciu účinnosť. Preto, ak hľadáte efektívne a úsporné riešenie pre svoju pec s výkonom 20 kW, stojí za zváženie použitie našich doskových výmenníkov. Pozrite si ponuku Nordic Tec.
