Doskový výmenník tepla – typické chyby pri zapojení a ako sa im vyhnúť?

Ak máte v svojej inštalácii doskový výmenník tepla – alebo len plánujete jeho inštaláciu – pozrite sa, aké chyby sa pri montáži tohto zariadenia najčastejšie robia. Vďaka tomu sa vyhnete chybám a časovo náročným opravám, alebo budete vedieť skontrolovať, či inštalatér vykonal pripojenie správne. Alebo už máte výmenník a vaša inštalácia nefunguje správne? Prečítajte si článok, dozviete sa viac a diagnostikujte problém.

Správna funkcia doskových výmenníkov tepla začína výberom

Častým problémom je samotný nákup výmenníka „od oka“, bez presného výberu podľa konkrétneho tepelného výkonu inštalácie. Príliš malý výmenník nebude schopný preniesť požadované množstvo energie, čo má za následok nedostatočné vykurovanie budovy alebo problémy s TÚV. V tomto príspevku sa nezaoberáme podrobne výberom zariadení, ale skôr montážnymi chybami – avšak v prípade zlého výberu zariadenia – ani jeho správne pripojenie nám veľmi nepomôže. Viac nájdete v nasledujúcom článku.

☑️✅ BLOG: Výber príliš malého výmenníka tepla – ako ho rozpoznať?

Výmenník tepla Nordic Tec Ba-12-20 3/4" 5-20kW

SK Ba-12-20 3/4"

66.49

View

Výmenník tepla Nordic Tec Ba-12-40 3/4" 12-30 kW

SK Ba-12-40

91.99

View

Výmenník tepla Nordic Tec Ba-16-24 1" 15-30 kW

NT Ba-16-24

102.5

View

Izolácia pre výmenník tepla IZ-Ba-12-40/50

SK-IZ-Ba-12-50

41.99

View

Najčastejšie chyby pri pripájaní doskového výmenníka tepla

Doskové výmenníky tepla sú mimoriadne účinné zariadenia používané vo vykurovacích, chladiacich a sanitárnych inštaláciách. Ale – ich správna funkcia závisí do veľkej miery od správnej montáže a pripojenia. Bohužiaľ, montážne chyby sa vyskytujú pomerne často, pretože to nie je bežné zariadenie a ani inštalatéri často nemajú veľké skúsenosti s výberom alebo samotným pripájaním. To môže viesť k zníženiu účinnosti, poruchám alebo dokonca poškodeniu zariadenia. Tu sú najčastejšie chyby pri pripájaní doskových výmenníkov tepla.

Nesprávne smery prúdenia – chýbajúci protiprúd pri pripojení výmenníka

Väčšina doskových výmenníkov tepla sú protiprúdové zariadenia. Protiprúdový výmenník tepla by mal byť vždy pripojený v protiprúdovom usporiadaní – to znamená, že médiá prúdia v opačných smeroch (vzájomne). Takýto spôsob zabezpečuje najvyššiu účinnosť výmeny tepla. Častou chybou je súbežné pripojenie – teda médiá prúdia v rovnakom smere – čo výrazne znižuje účinnosť výmenníka. Táto chyba môže spôsobiť stratu až 30-50% výkonu doskového výmenníka, čo samozrejme spôsobí, že systém nebude fungovať správne. Pokiaľ by sme nenainštalovali výrazne predimenzovaný výmenník, napríklad 2-3 krát väčší, ako je potrebné, vtedy by predimenzovanie pokrylo pokles výkonu spôsobený zanedbaním protiprúdového pripojenia.

☑️✅ BLOG: Protiprúdový výmenník tepla – ako ho pripojiť?

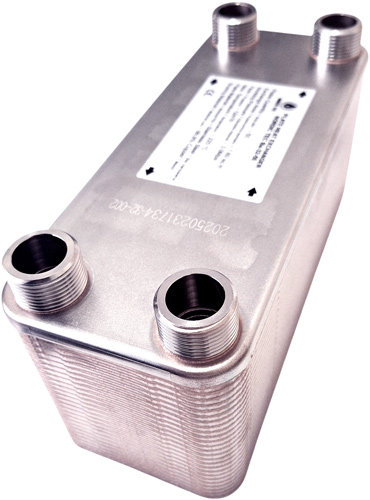

pripájaní doskového výmenníka tepla Nordic Tec Ba-32-50

V prípade výmenníkov Nordic Tec, podobne ako u iných výrobcov, majú doskové výmenníky na menovacej tabuľke šípky, ktoré pripomínajú protiprúd.

Dôležitá vec – v prípade výmenníkov Nordic Tec je možné voľne meniť smery prúdenia (pri zachovaní protiprúdu). To znamená, že nezáleží na tom, v akom smere prúdi kvapalina v danom kanáli, za predpokladu, že druhý kanál bude protiprúdový vzhľadom na prvý. Avšak to nemusí platiť pri iných výrobcoch alebo značkách výmenníkov.

Chýbajúce sieťové filtre (znečistenie výmenníka tepla)

V inštalácii by mali byť pred vstupom do výmenníka tepla (z každej strany) inštalované sieťové filtre (min. 500 mikrónov), aby bol chránený pred nečistotami: kovovými časticami, hrdzou, pieskom alebo usadeninami. Absencia filtrov vedie k upchatiu kanálov, čo má za následok pokles výkonu alebo trvalé poškodenie výmenníka. Upchatý výmenník sa často dá ešte vyčistiť – ale nikdy nie je záruka, preto ho možno trvalo poškodiť, ak zabudneme na filtre.

V našej práci s výmenníkmi tepla sme sa stretli s mnohými zaujímavými prístupmi – medzi iným jeden inštalatér mal vo zvyku najprv otestovať, či výmenník funguje – a až potom pridať filtre. Pre ľudí s väčšou predstavivosťou nebude prekvapením, že práve pri zapnutí čerpadiel, teda pri prudkom pohybe vody, je riziko zanesenia výmenníka nečistotami najväčšie. Neskôr sa ten majster čudoval, že po niekoľkých týždňoch, niekedy po 1 sezóne, výmenník prestal fungovať, ale trval na tom, že nemôže byť znečistený. Rozhodne a jasne treba povedať – filtre by mali byť prítomné pred výmenníkom už pri prvom skúšobnom spustení.

Ako zaujímavosť uvedieme aj to, že sme sa raz stretli s ďalším zaujímavým nápadom – t.j. istý inštalatér si všimol, že niečo nefunguje správne a podozrieval problémy s prietokom média v inštalácii. Z tohto dôvodu – aby to zlepšil... demontoval filtre pred výmenníkom. Zastavme sa nad tým mlčaním.

Pamätajme tiež, že prítomnosť filtrov neznamená, že výmenník by nemal byť občas vyčistený, stojí za to to občas urobiť, napríklad raz za 1 alebo 2 sezóny.

Tiež stojí za to pamätať, že žiadny výrobca neuvádza, aké filtre treba nakoniec montovať. Je potrebné posúdiť stav systému. Najčastejšie sa za nevyhnutné minimum považuje sieťový filter. Avšak v starých otvorených systémoch sa stáva, že magnetický filter alebo separátor je opodstatnený. Na to, aby sme to posúdili, potrebujeme mať trochu skúseností a vyhodnotiť stav systému na mieste.

✅ Dôležitou informáciou je tiež to, že filtre treba montovať pred doskové výmenníky aj v prípade ich montáže v nových uzavretých systémoch v modernom stavebnictve, nielen v prípade starých a opotrebovaných potrubí.

Výmenník tepla Nordic Tec Ba-16-34 1" 22-45 kW

SK Ba-16-34

132.99

View

Výmenník tepla Nordic Tec Ba-16-60 1" 32-65 kW

NT Ba-16-60

178.5

View

Rozdeľovač podlahového kúrenia - kompletná sada - 5-okruhový

SK-RD-CO-5

112.99

View

Rozdeľovač podlahového kúrenia - kompletná sada - 6-okruhový

SK-RD-CO-6

121.99

View

Montáž doskového výmenníka v nesprávnej polohe

Doskový výmenník, aby mohol byť správne odvzdušnený, by mal byť namontovaný zvisle. Od tohto pravidla môžu existovať výnimky, ktoré sú dôkladne vybrané projektantmi, napríklad v niektorých staniciach teplej vody alebo logo-termoch. Rozhodne by sme však nemali montovať výmenník v horizontálnej polohe, ležiaci na boku atď. Najhoršou polohou je položiť ho „na chrbát“, teda prípojkami nahor, vtedy sa prakticky okamžite upchá.

Zhrnutie – ak výmenník nebude pripojený vo vertikálnej polohe, je len otázkou času, kedy sa zapovedí a zablokuje prietok. Stane sa to skôr ako neskôr.

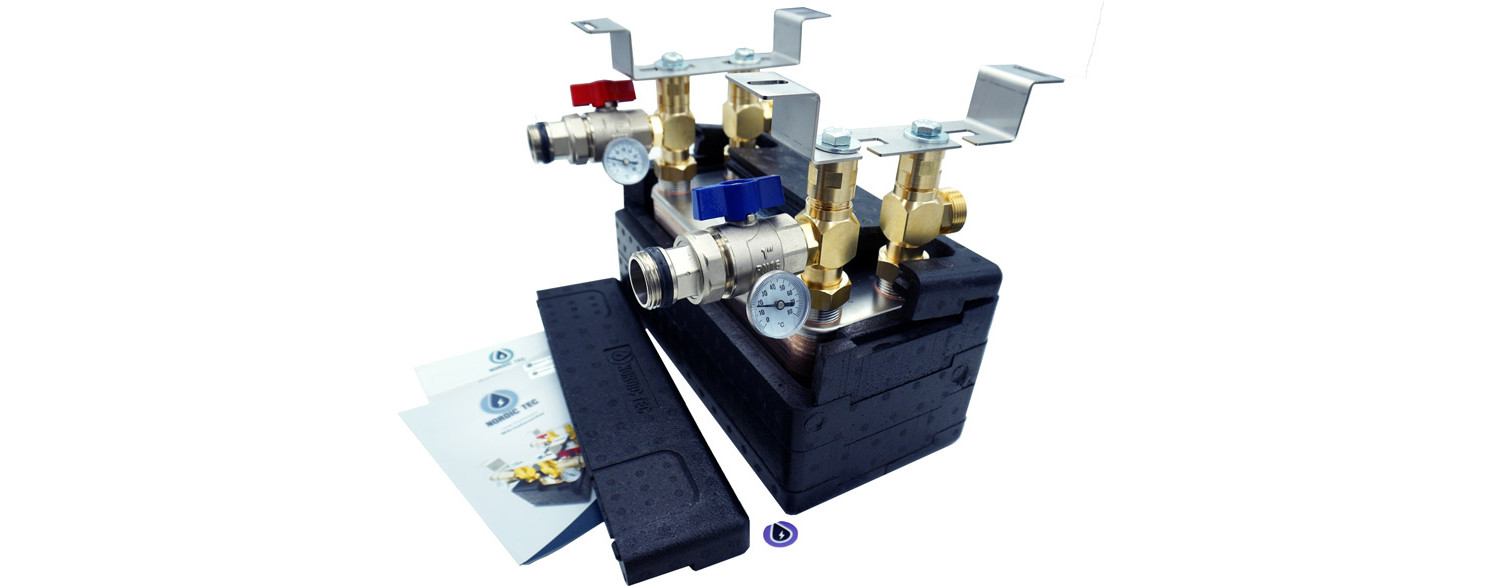

☑️✅ Pozrite si tiež montážne konzoly Nordic Tec – zabezpečujú pripojenie v správnej polohe a sú univerzálne, t.j. možno ich použiť pre akúkoľvek značku doskového výmenníka. Taktiež chránia výmenník pred mikro-vibráciami, čo zabezpečuje tesnosť spojov na dlhé roky.

Nástenný držiak s uhlovými spojmi - pre výmenník tepla 3/4"

WSP3/4

102.99

View

Nástenný držiak s uhlovými spojmi - pre výmenník tepla 1"

SK-WSP1"

112.99

View

Nástenný držiak s uhlovými spojmi - pre výmenník tepla 1 1/4"

SK-WSP5/4

143.5

View

Guľový ventil s teplomerom 1" DN25 - Sada 2 ks

SK-ZKT DN25

39.99

View

Príliš vysoký tlak alebo teplota prevádzky

Doskové výmenníky majú presne stanovené prevádzkové parametre (prevádzkový tlak a maximálnu teplotu), ktoré nesmú byť prekročené. Bohužiaľ, stáva sa, že sa montujú výmenníky do inštalácií, kde sú tieto podmienky prekročené, napríklad v parných inštaláciách alebo s čerpadlami s príliš vysokým výkonom. Dôsledkom môžu byť netesnosti alebo trvalé poškodenie dosiek. Je to skôr otázka nevhodného výberu ako samotnej montáže, ale stojí za to pripomenúť aj túto skutočnosť.

V systéme kvapalina-kvapalina menej často dochádza k prekročeniu prevádzkových tlakov – v tomto prípade sa to môže stať skôr v situáciách, keď používame obyčajný doskový výmenník tepla pre freón – namiesto špeciálneho vysokotlakového freónového výmenníka.

Používanie výmenníka s nevhodnými médiami

To ako vyššie – je otázka, ktorou by sme sa mali zaoberať skôr vo fáze výberu. Najčastejšie však ide o pripojenie obyčajného výmenníka tepla kvapalina-kvapalina (ako napríklad Nordic Tec Ba-12, Ba-23, Ba-16, Ba-27, Ba-32 alebo podobné) na použitie s tepelným čerpadlom ako kondenzátor, t.j. s plynné médiá. Samozrejme, výmenník kvapalina-kvapalina nie je certifikovaný na freón a podobné médiá, hrozí rozotesnenie výmenníka a zariadenie v takomto použití stráca záruku.

Iným prípadom je napríklad používanie štandardných výmenníkov tepla pre bazény namiesto drahších bazénových výmenníkov. Niekedy je to motivované nevedomosťou, niekedy snahou ušetriť – ale stojí za to vedieť, že tu existuje riziko rozotesnenia zariadenia, pretože doskový výmenník spájkovaný meďou nebude v dlhodobej perspektíve odolný voči tak vysokým koncentráciám chlóru alebo chemikáliám na úpravu bazénovej vody.

☑️✅ BLOG: Prečo by sa nemali používať doskové výmenníky pre bazény?

Podobne je to napríklad v prípade používania doskových výmenníkov tepla – t.j. štandardných pre médiá ako podzemná voda, studňová voda, dažďová voda alebo riečna voda. Prirodzene neupravená voda obsahujúca minerálne soli a rôzne prvky nie je to isté ako voda v základnom rozsahu upravená a treba to dohodnúť s výrobcom alebo predajcom, aby nedošlo k strate záruky.
