Magnetický filter pre tepelné čerpadlo – oplatí sa?

Tepelné čerpadlá patria medzi technologicky najpokročilejšie zdroje vykurovania, to všetci vieme. Ich účinnosť a bezporuchová prevádzka však vo veľkej miere závisia od kvality hydraulickej inštalácie a z hľadiska citlivosti a jemnosti sú neporovnateľné so starými kotlami, ktoré boli, ako sa hovorí, „nezničiteľné“. Bezporuchovosť a relatívna úspornosť pri odbere energie vyžaduje kvalitný vykurovací systém – čo, ako vieme, nie je vždy splnené. Tepelné čerpadlá, najmä v časoch dotácií, sa montujú v starých budovách.

Jedným z prvkov, ktorý sa v takýchto systémoch objavuje čoraz častejšie, je teda magnetický filter pre tepelné čerpadlo - práve aby ochránil tepelné čerpadlo pred vplyvom starej inštalácie. Je naozaj vhodné ho používať a aké výhody môže priniesť?

Čo je magnetický filter pre tepelné čerpadlo?

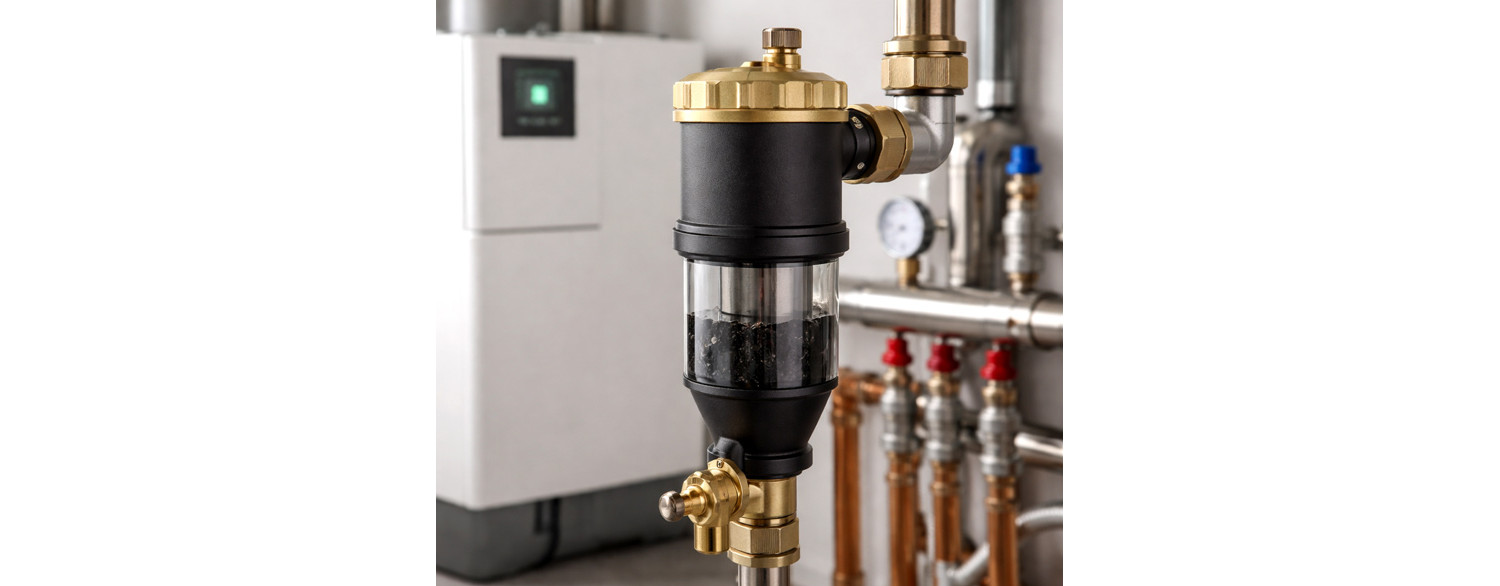

Magnetický filter je malé zariadenie montované do vykurovacej inštalácie, ktorého úlohou je zachytávanie feromagnetických nečistôt cirkulujúcich v okruhu. Feromagnetických – ťažké slovo – znamená to jednoducho kovové odpady, kúsky hrdze z inštalácie a podobne. Ide najmä o častice magnetitu – produktu korózie oceľových prvkov, ako sú rúry, rozdeľovače vykurovania, HVDT či výmenníky tepla. Niekedy dokonca aj časom degradované – rúry alebo radiátory.

V inštaláciách s tepelným čerpadlom magnetický filter plní funkciu ochrany, čím zabraňuje prenikaniu nečistôt do kľúčových komponentov zariadenia – v tomto prípade tepelného čerpadla – ale v skutočnosti aj ďalších komponentov.

Niekedy môže byť magnetická filtrácia aj funkciou iných, zložitejších zariadení, ako napríklad separátorov (anuloidov) pre rozdeľovače obehových čerpadiel. Takéto multifunkčné zariadenia niekedy navyše umožňujú montáž magnetických vložiek.

Ako funguje magnetický filter v inštalácii s tepelným čerpadlom?

Princíp fungovania magnetického filtra je jednoduchý, ale veľmi účinný. Vykurovacia voda pretekajúca filtrom prechádza popri silnom magnete, ktorý priťahuje kovové častice alebo feromagnetický prach. Tieto nečistoty zostávajú zachytené v telese filtra a ďalej v inštalácii necirkulujú.

Magnetický Filter 3/4" Odkalovač Nordic Tec DN20

SK-magneticky-filter-3/4"-NT

56.5

View

Magnetický Filter 1" Odkalovač Nordic Tec DN25

SK-magneticky-filter-1"-NT

61.9

View

Výmenník tepla Nordic Tec Ba-32-30 1" 30-65 kW

SK-NT Ba-32-30

157.99

View

Výmenník tepla Nordic Tec Ba-32-40 1" 40-85 kW

NT Ba-32-40

193.99

View

Vďaka tomu:

výmenník tepla tepelného čerpadla zostáva čistý,
obehové čerpadlá sa neupchávajú,
znižuje sa riziko porúch a poklesu účinnosti systému
vodný kameň a hrdza sa neusádzajú ani na stenách rúr či radiátorov – vďaka čomu je systém celkovo efektívnejší pri transporte a odovzdávaní tepla.

Týka sa posledný bod aj tepelného čerpadla? Jednoznačne áno. V takomto zdravom systéme tepelné čerpadlo dosiahne vyššie COP, teda bude efektívnejšie a bude pracovať ekonomickejšie, s nižším odberom elektrickej energie.

Prečo je separator nečistôt pre tepelné čerpadlo dôležitý?

Je dobré vedieť – paralelne s názvom magnetický filter funguje aj druhé označenie, ktoré znamená presne to isté, a to: separator nečistôt pre tepelné čerpadlo. Prečo je dôležitý?

Pretože – tepelné čerpadlá majú úzke prietokové kanály vo výmenníkoch tepla, oveľa citlivejšie na znečistenie než v tradičných kotloch. Aj malé množstvo usadenín môže viesť k:

zníženiu účinnosti výmeny tepla, čo spôsobí, že teplotné snímače v čerpadle zaznamenajú, že z okruhu sa priebežne neodoberá teplo. To vedie k vypnutiu čerpadla a následne k jeho opätovnému zapnutiu. Samozrejme, tento proces nie je z hľadiska spotreby energie príliš výhodný, nejde o optimálnu prevádzku
zvýšeniu spotreby elektrickej energie, čo vyplýva z vyššie uvedeného bodu
chybám v prevádzke zariadenia, a dokonca poškodeniu (samozrejme časom) snímačov
skráteniu životnosti tepelného čerpadla, najmä komponentov, ktoré sú v priamom kontakte s vodou

Použitie magnetického filtra obmedzuje tieto riziká a stabilizuje prevádzku celého systému.

Len v inštaláciách s tepelným čerpadlom?

Celý tento opis možno v podstate len mierne upraviť – a ukáže sa, že rovnako citlivé ako tepelné čerpadlá sú aj iné moderné vykurovacie zariadenia. Všetky kotly vybavené elektronikou, snímačmi, výmenníkom tepla – patria medzi ne. Preto sa oplatí používať separátory nečistôt aj pre plynové kotly či moderné kotly na pelety. Pokiaľ nehovoríme o úplne nových inštaláciách v uzavretých systémoch, avšak výskumy ukazujú, že aj v takýchto systémoch sa magnetické filtre oplatí montovať.

Magnetický filter a nové a modernizované inštalácie

Prirodzene existuje rozdiel medzi novým a starším, mierne degradovaným vykurovacím systémom, čo je zrejmé.

Magnetický filter v novej inštalácii s tepelným čerpadlom

V nových systémoch magnetický filter pôsobí preventívne, chráni inštaláciu pred nečistotami vznikajúcimi počas prevádzky. Nie vždy je dokonca montovaný a v zásade to ešte neznamená zvýšené riziko poruchovosti nášho tepelného čerpadla. Má pôsobiť čisto preventívne.

Anuloid 2+1 Nordic Tec SNT25 - HVDT 2+4

SK SNT25

109.99

View

ANULOID Hydraulický vyrovnávač dynamických tlakov 50 kW + Manometer a Termometer

SK SNT-A-70

104.99

View

Separátor-Rozdeľovač pre čerpadlové skupiny | Nordic Tec 2-4

SK-Rozdelovac-pre-skupiny-2-4

114.99

View

Zmiešavacia čerpadlová skupina pre podlahové kúrenie alebo radiátory | Nordic Tec...

SK-cerpadlova-skupina-GPN-180-3DR

115

View

Magnetický filter v modernizovanej inštalácii

Tu je situácia iná, treba predpokladať, že systém je už čiastočne opotrebovaný a že vo vnútri sa môžu nachádzať určité nečistoty, aj keď išlo o uzavretý systém. V prípade pripojenia tepelného čerpadla k existujúcej inštalácii je jeho použitie obzvlášť odporúčané. Staršie systémy často obsahujú veľké množstvo usadenín, ktoré po spustení nového zdroja tepla začnú intenzívne cirkulovať v okruhu.

Ak však pripájame tepelné čerpadlo k otvorenému systému, v zásade to nie je možné urobiť priamo. Samotné tepelné čerpadlo musí zostať v uzavretom systéme. Vtedy sa na prepojenie týchto dvoch systémov používa výmenník pre tepelné čerpadlo, tentoraz externý, nehovoríme o kondenzátore. Ak je však náš otvorený systém znečistený, montuje sa aj separator nečistôt – na ochranu samotného výmenníka.

Povedzme otvorene – otvorené systémy sú anachronizmom, ak máme do činenia s takýmto systémom, znamená to, že ide o starú inštaláciu a treba automaticky predpokladať, že nie je najlepším prostredím pre citlivé zariadenia.

✅ BLOG: Čo je uzavretý systém a otvorený systém?

Je separator nečistôt pre tepelné čerpadlo nevyhnutný?

Formálne magnetický filter nie je vždy vyžadovaný, avšak z praktického hľadiska ide o jedno z najlacnejších a najúčinnejších zabezpečení inštalácie. Pokiaľ konkrétny výrobca tepelných čerpadiel nevyžaduje montáž separatora nečistôt pre zachovanie záruky – také prípady sa niekedy stávajú, a týka sa to dokonca aj niektorých výrobcov moderných vykurovacích kotlov. Montáž separatora nečistôt pri tepelnom čerpadle spravidla nekomplikuje práce, zaberá málo miesta, nevyžaduje veľa času a patrí skôr medzi jednoduchšie úkony v hydraulike.

Náklady na magnetický filter sú nízke v porovnaní s:
