Magnetický filter – konštrukcia, princíp fungovania, použitie

Čo je magnetický filter na ustredne kurenie

Magnetický filter na ustredne kurenie, často označovaný aj inými názvami, napr. magnetický separátor, separátor nečistôt a pod., je súčasťou vykurovacej alebo vodnej inštalácie, ktorej úlohou je zachytávanie kovových nečistôt cirkulujúcich v systéme. Najčastejšie ide o častice magnetitu, hrdze a drobné kúsky kovu (niekedy takmer mikroskopické), ktoré vznikajú v dôsledku korózie oceľových prvkov alebo všeobecného opotrebovania kovových častí systému. V praxi magnetický filter veľmi často plní zároveň ochrannú funkciu – má zastaviť proces ďalšej degradácie systému a predovšetkým chrániť citlivejšie prvky systému pred týmito škodlivými časticami.

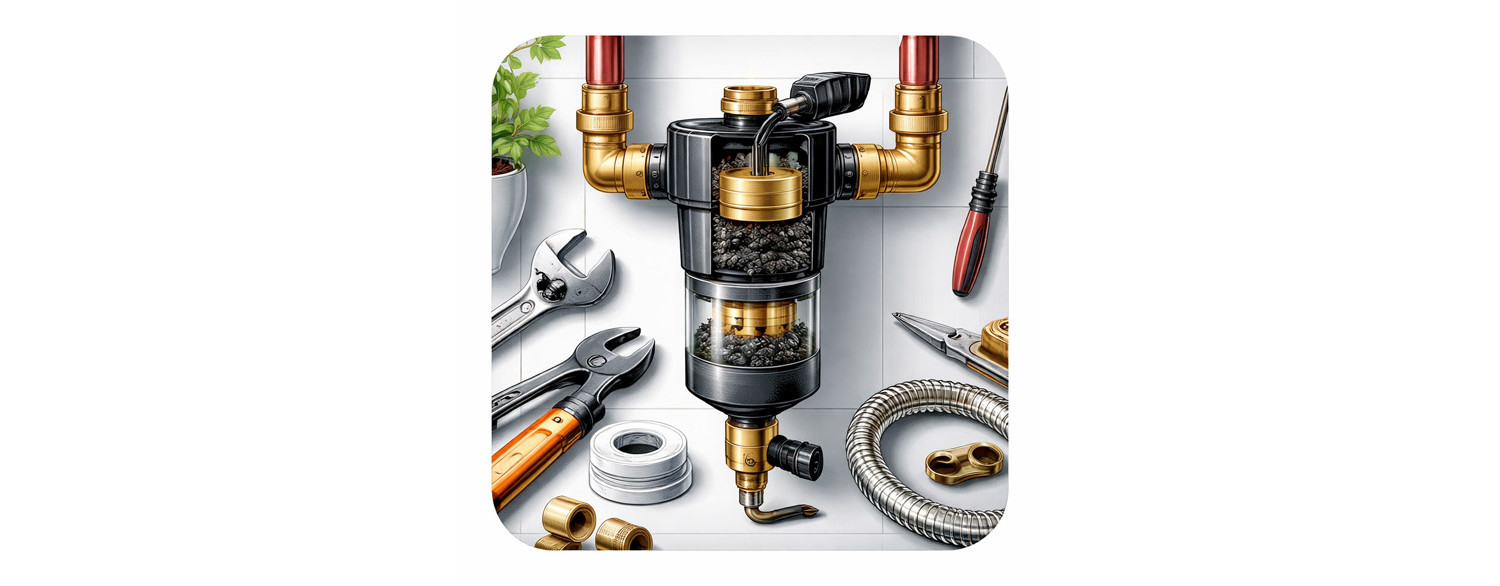

Konštrukcia magnetického filtra – ako je vyhotovený

Základná konštrukcia magnetického filtra je pomerne jednoduchá, no veľmi účinná – za predpokladu, že hlavný prvok zachytávajúci kovové nečistoty je dostatočne silný. Týmto základným prvkom je magnet.
Magnetický filter sa teda skladá z

• telesa, t. j. komory magnetu
• silného magnetu (alebo niekedy sústavy magnetov),
• komory na separáciu nečistôt,
• vypúšťacieho ventilu umožňujúceho odstránenie zachytených nečistôt
• montážnych prípojok k inštalácii,
• najčastejšie aj doplnkových ventilov umožňujúcich kedykoľvek odpojiť filter od systému

Magnet je zodpovedný za priťahovanie feromagnetických častíc, zatiaľ čo konštrukcia telesa umožňuje spomalenie prúdenia média, čo napomáha usadzovaniu aj nemagnetických nečistôt, ako je piesok alebo kal.

Magnetický Filter 3/4" Odkalovač Nordic Tec DN20

SK-magneticky-filter-3/4"-NT

56.5

View

Magnetický Filter 1" Odkalovač Nordic Tec DN25

SK-magneticky-filter-1"-NT

61.9

View

Anuloid Nordic Tec - Hydraulický vyrovnávač dynamických tlakov - 50 kW

SP50x1

94.99

View

Použitie ako magnetický separátor

Ako magnetický separátor sa filter montuje najčastejšie na spiatočke vykurovacieho systému, pred kotlom, pred tepelným čerpadlom, hydraulickým vyrovnávačom alebo výmenníkom tepla (výmenníky tepla sú zariadenia pomerne náchylné na zanášanie). Jeho úlohou je chrániť citlivé prvky inštalácie pred mechanickým opotrebovaním, zanášaním a poklesom účinnosti. Pravidelné odstraňovanie magnetitu výrazne predlžuje životnosť celého systému, ale aj jednotlivých komponentov. Čerpadlá sú menej poruchové, výmenníky sa menej často poškodzujú a kotly si dlhšie zachovávajú plnú účinnosť.

Magnetický filter na preplachovanie inštalácie?

Čoraz častejšie sa stretávame s prístupom inštalatérov, ktorí využívajú magnetický filter aj na preplachovanie inštalácie. Používa sa pri prvom spustení systému alebo počas servisu starších inštalácií. Počas preplachovania filter intenzívne zachytáva usadeniny, kal a drobné nečistoty, ktoré sa uvoľnili zo stien potrubí. Vďaka tomu je proces čistenia účinnejší a bezpečnejší pre ostatné prvky inštalácie. Následne filter zvyčajne v systéme zostáva, pretože proces starnutia inštalácie sa časom iba zosilňuje, a preto je potrebné proces preplachovania (starej alebo opotrebovanej) inštalácie pravidelne opakovať.

Oplatí sa používať separátory nečistôt?

Použitie magnetického filtra ako separátora nečistôt má priamy vplyv na:

• dlhšiu životnosť vykurovacích zariadení,
• stabilnejšiu prevádzku inštalácie,
• nižšiu spotrebu energie (samozrejme z dlhodobého hľadiska, pretože znečistená inštalácia je menej efektívna),
• menej časté poruchy a nižšie servisné náklady.

V moderných inštaláciách magnetický filter prestáva byť doplnkom a stáva sa štandardným ochranným prvkom celého systému. Najviac sa však odporúča montáž magnetického filtra v otvorených systémoch.

Často sa možno stretnúť aj s odporúčaním montáže separátorov nečistôt ku plynovým kotlom a na ochranu tepelných čerpadiel.

Anuloid 2+1 Nordic Tec SNT25 - HVDT 2+4

SK SNT25

109.99

View

ANULOID Hydraulický vyrovnávač dynamických tlakov 50 kW + Manometer a Termometer

SK SNT-A-70

104.99

View

Výmenník tepla Nordic Tec Ba-32-30 1" 30-65 kW

SK-NT Ba-32-30

157.99

View

Výmenník tepla Nordic Tec Ba-32-40 1" 40-85 kW

NT Ba-32-40

193.99

View

Zvyšuje magnetický filter hydraulické odpory

Každý prvok vložený do inštalácie spôsobuje určitý pokles tlaku – platí to aj pre magnetický filter. Hydraulické odpory sú však spravidla zanedbateľné a nemajú výrazný vplyv na systém. Samozrejme, ak nenastanú okolnosti, ktoré možno považovať za nevhodné, t. j. odpory sa môžu zvýšiť z niekoľkých dôvodov:

• zúženie prietokového prierezu v tele filtra (konštrukčné chyby zariadení, ktoré sa občas vyskytujú),
• zmena smeru prúdenia média – smer prietoku cez separátor nie je ľubovoľný a musí byť v súlade s označením,
• nahromadenie nečistôt (magnetitu, kalu, usadenín), teda nedostatočne častá údržba filtra,
• príliš malý priemer filtra vzhľadom na prietok – teda zvolenie príliš malého separátora.

Čím je magnetický separátor / separátor nečistôt viac znečistený, tým väčší odpor kladie prúdiacej vode. Vo všeobecnosti však pri správnom výbere, vhodnej montáži a pravidelnej údržbe by sa hydraulické odpory v miere, ktorá by mala reálny negatívny vplyv na inštaláciu, nemali objaviť.
