Prietokomer alebo solárny rotameter v okruhu solárnych kolektorov – čo to je?

V solárnych inštaláciách – teda tých, ktorých jadrom sú solárne kolektory – rovnako ako v iných vykurovacích a hydraulických systémoch, je mimoriadne dôležitá kontrola pracovných parametrov, to vieme. Jedným zo základných zariadení, ktoré umožňujú monitorovanie činnosti systému solárneho kúrenia, je solárny rotameter, nazývaný tiež solárny prietokomer. Malý, ale veľmi dôležitý prvok inštalácie, vďaka ktorému je možné správne fungovanie celého systému solárnych kolektorov. Prečo? O tom nižšie.

Prietokomer alebo solárny rotameter?

Alebo je to to isté? Presne taká je odpoveď – solárny rotameter a solárny prietokomer sú to isté zariadenie, ktoré sa v našom jazyku používa zameniteľne. Znamená presne to isté a nie sú tu žiadne technické rozdiely. Slovo rotameter je samozrejme cudzieho pôvodu, viac slovenský názov je prietokomer a to je dobré mať na pamäti – pretože tieto termíny sa používajú zameniteľne.

Výmenník tepla Nordic Tec Ba-32-30 1" 30-65 kW

SK-NT Ba-32-30

157.99

View

Nerezový rozdeľovač INOX 6 okruhov

Nerezový-rozdeľovač-INOX-6

115.99

View

Zmiešavacia čerpadlová skupina pre podlahové kúrenie alebo radiátory | Nordic Tec...

SK-cerpadlova-skupina-GPN-180-3DR

115

View

Separátor-Rozdeľovač pre čerpadlové skupiny | Nordic Tec 2-4

SK-Rozdelovac-pre-skupiny-2-4

114.99

View

Čo je solárny rotameter?

Rotameter je meracie zariadenie slúžiace na kontrolu prietoku pracovnej kvapaliny v inštalácii. Najčastejšie sa počuje o malých rotametroch podlahového kúrenia – teda používaných v rozdeľovačoch podlahového kúrenia.

V prípade solárnych systémov sa tiež objavuje rotameter a plní rovnaké funkcie – teda slúži na meranie prietoku pracovnej kvapaliny (odtiaľ prietokomer) – zvyčajne je to zmes vody a glykolu. Solárny rotameter je montovaný v hydraulickom okruhu, najčastejšie v čerpadlovej skupine solárnej inštalácie.

Ako je konštruovaný rotameter v systéme solárnych kolektorov?

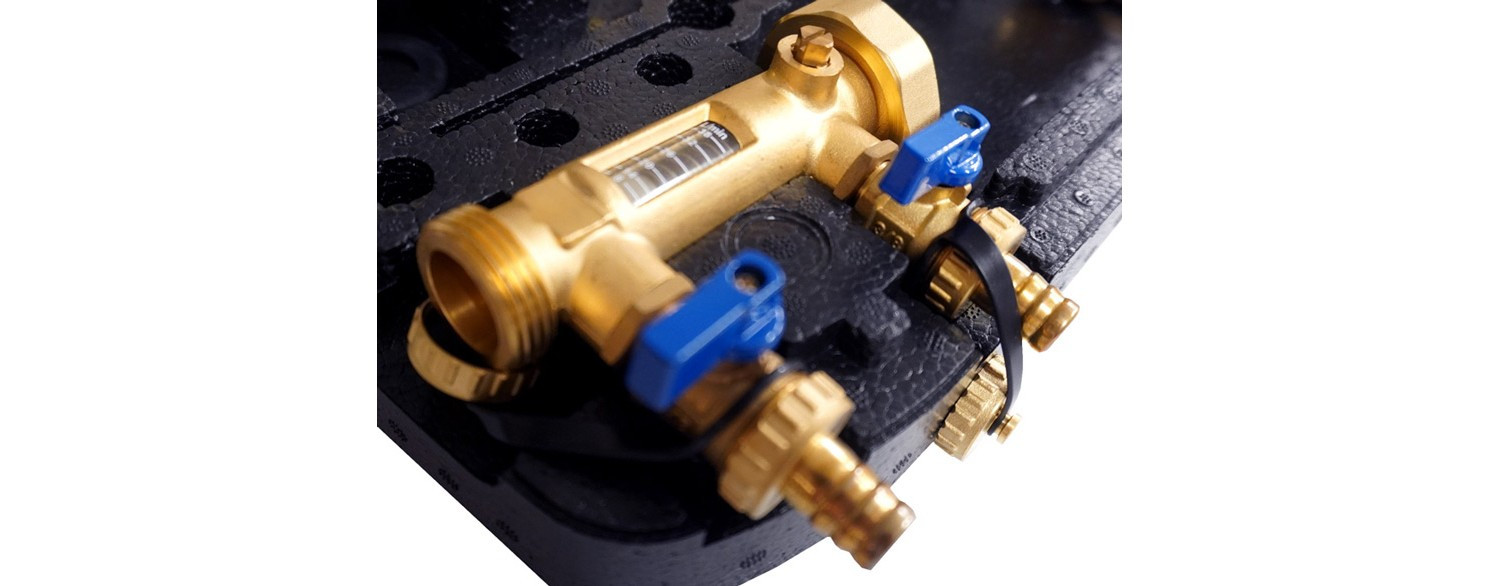

Konštrukčne nie je rotameter príliš zložitý, skladá sa z priehľadnej trubice s dielikmi a plaváka (ukazovateľa). Keď kvapalina preteká rotametrom, plavák sa zdvihne na určitú výšku, čím ukazuje aktuálnu hodnotu prietoku – zvyčajne v litroch za minútu. Aby mohol primerane merať cirkuláciu kvapaliny v okruhu solárnych kolektorov, musí byť samozrejme vhodne kalibrovaný.

Prietokomer a správny prietok v solárnej inštalácii

Hlavnou úlohou solárneho prietokomeru je kontrola a regulácia prietoku pracovnej kvapaliny v okruhu solárnych kolektorov. Primeraný prietok je kľúčový, aby:

zabezpečil správny odber a transport tepla z kolektorov,
chránil inštaláciu pred prehrievaním,
udržal rovnomernú prevádzku celého systému,
predĺžil životnosť obehového čerpadla a ostatných prvkov.

Vďaka rotametru má inštalatér alebo používateľ možnosť rýchlej kontroly, či inštalácia pracuje v stanovených parametroch – a či jej nehrozí napríklad prehriatie v extrémne horúce dni. Vďaka prietokomeru je možné skôr diagnostikovať prípadné problémy, vrátane problémov s obehovým čerpadlom solárneho systému.

Prečo je solárny rotameter dôležitý?

Bez kontroly prietoku by mohlo dôjsť k situácii, kedy kvapalina cirkuluje príliš pomaly – vtedy sa môžu kolektory prehrievať a glykol podliehať degradácii. Naopak, príliš veľký prietok zbytočne zvyšuje spotrebu elektrickej energie čerpadlom – a odber tepla môže byť slabší, pretože glykol mení teplo s okolím o niečo slabšie ako voda.

Rotameter umožňuje nájsť a udržať zlatú strednú cestu, čím zabezpečí optimálnu prevádzku inštalácie. Je rovnako dôležitý ako ostatné prvky solárnych čerpadlovych skupín, ako sú bezpečnostné skupiny alebo odvzdušňovače.
