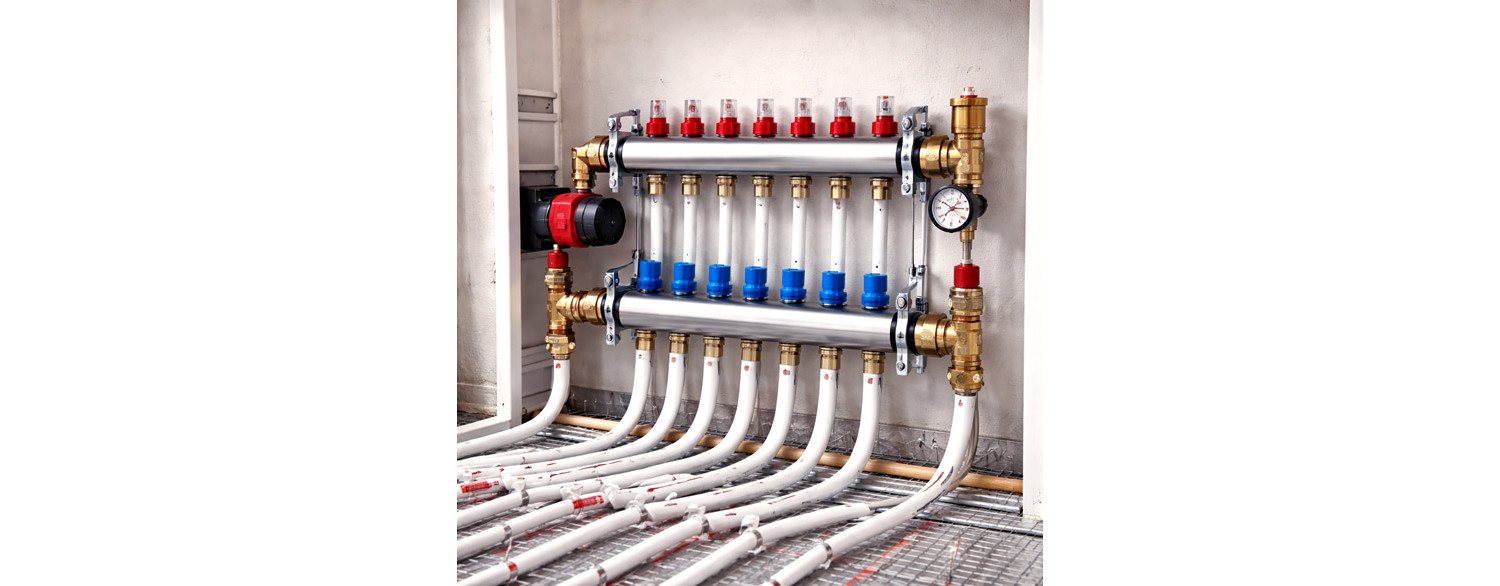

Pripojenie rozdeľovača podlahového kúrenia – čo a ako po poriadku

416 Views 0 Liked
Posted on: 22.03.2026


Rozdeľovač podlahového kúrenia je kľúčovým prvkom inštalácie podlahového kúrenia, ale jeho správne pripojenie – podobne ako pri väčšine zariadení v hydraulike – je zásadné. Jeho úlohou je rozdeľovať teplú vodu do jednotlivých vykurovacích okruhov a regulovať prietok. Práve tu sa nastavujú prietoky, odvzdušňuje sa inštalácia a kontroluje sa teplota v jednotlivých okruhoch. Je to srdce a riadiace centrum inštalácie podlahového kúrenia. Bez správneho pripojenia rozdeľovača môže celá inštalácia fungovať nerovnomerne alebo neefektívne.

Prvou otázkou je v podstate výber rozdeľovača, teda rozhodnutie, či to má byť mosadzný model (pevnejší), alebo o niečo lacnejší rozdeľovač INOX. Samotný počet okruhov je samozrejme výsledkom projektu, teda toho, koľko vykurovacích sekcií chceme mať. Je to dôležité, rovnako ako výber skrinky vhodnej veľkosti, ale predpokladáme, že v tejto fáze to už máš za sebou, takže sa budeme venovať samotnému pripojeniu rozdeľovača podlahového kúrenia.

Montáž rozdeľovača podlahového kúrenia – kde a ako ho namontovať

Začína sa to samozrejme správnym výberom miesta. Ak nemáme projekt a nejde o nový dom, kde už má všetko určené miesto – miesto montáže rozdeľovača podlahového kúrenia musí byť správne zvolené. Obmedzuje nás funkčnosť miestností, ale aj možnosť pripojenia všetkých okruhov. Dôležité je tiež mať k rozdeľovaču vždy voľný prístup, keby sme chceli čokoľvek skontrolovať alebo napríklad odvzdušniť podlahové kúrenie.

Montáž rozdeľovača podlahového kúrenia by mala byť vykonaná:

  • na centrálnom mieste vzhľadom na vykurované miestnosti
  • v podomietkovej alebo nadomietkovej skrinke (najlepšie, pretože obmedzuje aj tepelné straty)
  • vo výške umožňujúcej ľahký prístup (cca 30–50 cm od podlahy)

Najdôležitejšie zásady:

  • zachovaj vodorovnú polohu (dôležité pre prietokomery, ktoré inak nemusia správne fungovať)
  • nechaj miesto na pripojenie rúr
  • zabezpeč servisný prístup, na tomto mieste neplánuj skrinku, regál a pod.

Prívod k rozdeľovaču podlahového kúrenia – základy

Kľúčová vec: prívod k rozdeľovaču podlahového kúrenia – musí byť správne naplánovaný.

Prívod k rozdeľovaču podlahového kúrenia spočíva v privedení vykurovacieho média (vody alebo roztoku glykolu) zo zdroja tepla (napr. tepelného čerpadla, kotla alebo z výmenníka tepla odoberajúceho teplo z diaľkového vykurovania a pod.).

Typické zapojenie rozdeľovača:

  • prívod (teplá voda) vstupuje do lišty s prietokomermi – veľmi dôležité, odporúča sa, aby lišta s prietokomermi bola vstupnou lištou pre prívod zo zdroja tepla.

  • spiatočka (ochladená voda) sa vracia do zdroja tepla – ako spiatočková lišta sa odporúča lišta bez prietokomerov

✅ Dôležité:

  • smer prietoku musí byť v súlade s označeniami (ak rozdeľovač nie je obojstranný a takéto označenia má).
    V prípade niektorých rozdeľovačov napr. značky Nordic Tec to nie je dôležité a možno si voľne vybrať, či prívod pripojíme z pravej alebo z ľavej strany,

  • prívod a spiatočka sa nesmú zameniť

  • prietokomery musia byť pre správnu činnosť nasmerované nahor (áno, vieme, že sa to niektorým ľuďom môže zdať samozrejmé, no v našom servise sa objavujú otázky ohľadom polohy prietokomerov, preto na tento detail upozorňujeme).

Akým chybám sa vyhnúť pri pripájaní prívodu rozdeľovača k podlahovému kúreniu

Základné chyby, ktorým sa treba vyhnúť – na toto si daj pozor:

  • ✅ Prietokomery rozdeľovača musia byť na prívodnej lište, nie na spiatočke.
  • Prívod pre podlahové kúrenie by nemal mať príliš malý priemer rúry, v niektorých malých systémoch postačí 3/4" palca, ale vo väčšine prípadov to bude málo. Podlahové kúrenie v rodinnom dome zvyčajne vyžaduje prívod s minimálnym priemerom 1 palec, aby sa zabránilo nadmerným odporom.

Prívod k rozdeľovaču podlahového kúrenia – aká rúra bude vhodná

✅ Veľkosť – priemer prívodnej rúry pre podlahové kúrenie – aká rúra?

Výber rúry závisí od výkonu inštalácie a dĺžky potrubí. Najčastejšie sa používajú:

  • PEX / PERT / ALUPEX

  • priemery:

    • 25 mm (najmenšie a malé inštalácie)

    • 26–32 mm (rodinné domy)

    • väčšie pri veľkých prietokoch

Zásada:

  • čím väčší výkon a prietok → tým väčší priemer rúry

Príliš malá rúra bude znamenať poklesy tlaku a nižší výkon, ako aj väčšiu náchylnosť čerpadiel na rýchle opotrebovanie, prípadne časom aj určité poruchy. Štandard pre rodinné domy s rozlohou od 80 do 300 m2 je 1 palec.

Pripojenie rozdeľovača k podlahovému kúreniu – krok za krokom

Keď už vieš, z ktorej strany máš prívod, máš určené miesto – prechádzame k samotnému pripojeniu rozdeľovača k podlahovému kúreniu, pričom krok za krokom analyzujeme dôležitejšie prvky.

  • Pevne zoskrutkuj rozdeľovač, ak obsahuje prvky, ktoré sú dodávané samostatne, napr. ventily s teplomermi, alebo odvzdušňovače či rohové ventily. Nezabudni na správne utesnenie závitov.
  • Namontuj rozdeľovač do skrinky – začni jeho montážou na stenu. Rozdeľovač by mal obsahovať úchyty, najčastejšie na montážnych konzolách. Musí byť pevne prichytený k stene, najčastejšie sa na to používajú hmoždinky.
  • Pripoj prívod a spiatočku z hlavnej inštalácie, pri správnej voľbe strany prívodu, a na druhej strane pripoj odvzdušňovač a vypúšťací ventil (ak sú dodané samostatne).

Pripojenie vykurovacích sekcií podlahového kúrenia k rozdeľovaču

Vykurovacie sekcie podlahového kúrenia – teda rúry – sa k rozdeľovaču pripájajú podľa zrejmého pravidla: prívod vykurovacích sekcií na prívodnú lištu a spiatočka na spiatočkovú lištu. To je úplný základ.

Výstupy z líšt na sekcie majú spravidla rozmer 3/4", teda DN20. Na to potrebujeme spojky 3/4", ktoré prechádzajú na správny rozmer rúry (je to typ adaptéra). Vybrať ich treba až vtedy, keď vieme, akými rúrami budeme podlahové kúrenie napájať.

  • ak máme rúry 16 mm – potom vyberáme spojku 3/4" x 16 mm
  • ak je priemer rúr 17 mm – potom potrebujeme spojky 3/4" x 17 mm

Najčastejším štandardom v rodinných domoch je použitie rúr 16 mm x 2 mm hrúbky, zatiaľ čo 17 mm sa používa zriedkavejšie – v podstate len vo väčších budovách. Samozrejme existujú aj iné rozmery.

Spojky – pripomíname do omrzenia – taktiež pripájame s dôrazom na tesnosť.

  • Pripoj slučky podlahového kúrenia k príslušným sekciám
  • ✅ Najlepšie je tiež opísať alebo nejako označiť, ktoré slučky vedú do ktorých miestností. Pomôže to pri servise – pomôže to nám alebo osobe, ktorá to bude po nás servisovať.
  • Dotiahni spojky a skontroluj tesnosť

Záverečné úkony pri pripájaní rozdeľovača a kontrola systému

Ak všetko vyzerá byť pripojené, prechádzame k záverečným úkonom a skúšobnému spusteniu systému:

  • Naplň inštaláciu vodou, rob to pomaly, bez nadmerného tlaku.
  • Odvzdušni systém pomocou odvzdušňovačov, aj tých namontovaných na rozdeľovači alebo v jeho blízkosti.
  • Nastav prietoky na rotametroch (na to sú často potrebné príslušné kľúče na prestavenie rotametrov a dosiahnutie požadovaného prietoku)
  • Každá slučka by mala byť označená (napr. obývačka, kúpeľňa), čo uľahčí reguláciu.
  • Pomaly otváraj všetky slučky, postupne ich plň vodou – nenásilne a pomaly. Počas toho sleduj rozdeľovač, či sa neobjavujú žiadne netesnosti.
  • Kontrolu prípadných únikov sa odporúča zopakovať po 24 hodinách.

Zdôrazňujeme, že mnohí výrobcovia rozdeľovačov uvádzajú, že prvé spustenie inštalácie by mal vykonať skúsený odborník.

Najčastejšie chyby pri pripojení rozdeľovača

Niektoré chyby sú dosť zjavné, napriek tomu sa však objavujú:

  • zámena prívodu a spiatočky
  • príliš malý priemer rúr
  • chýbajúce odvzdušnenie
  • chýbajúca regulácia prietokov
  • montáž na ťažko prístupnom mieste
  • chýbajúca montáž uzatváracieho ventilu pred rozdeľovačom (veľmi dôležitý, pretože umožňuje odpojiť rozdeľovač od vykurovacieho systému v prípade poruchy; sú to drobnosti, ale nemalo by sa z tohto druhu drobných príslušenstva pre podlahové kúrenie upúšťať)

Tieto chyby môžu výrazne znížiť účinnosť systému.

Je potrebná zmiešavacia skupina pre podlahové kúrenie

V mnohých inštaláciách podlahového kúrenia sa používa zmiešavacia skupina, ktorá:

  • znižuje teplotu prívodu (napr. zo 60 °C na 30–40 °C)
  • stabilizuje chod systému

Je obzvlášť dôležitá pri:

  • kotloch na tuhé palivo
  • vysokoteplotných zdrojoch tepla

V mnohých prípadoch však postačí samotný zmiešavací ventil a v niektorých systémoch dokonca ani ten nie je veľmi potrebný – napr. keď prívod ide priamo z plynového kotla alebo tepelného čerpadla, na ktorom hneď nastavíme teplotu vhodnú pre podlahové kúrenie.

Zhrnutie – ako to urobiť správne

Správne pripojenie rozdeľovača podlahového kúrenia vyžaduje:

  • správny výber rúr a priemerov
  • správne pripojenie prívodu a spiatočky
  • starostlivú montáž
  • reguláciu prietokov

Ak budú všetky tieto prvky vykonané správne, inštalácia bude fungovať efektívne, rovnomerne a bezproblémovo dlhé roky.
