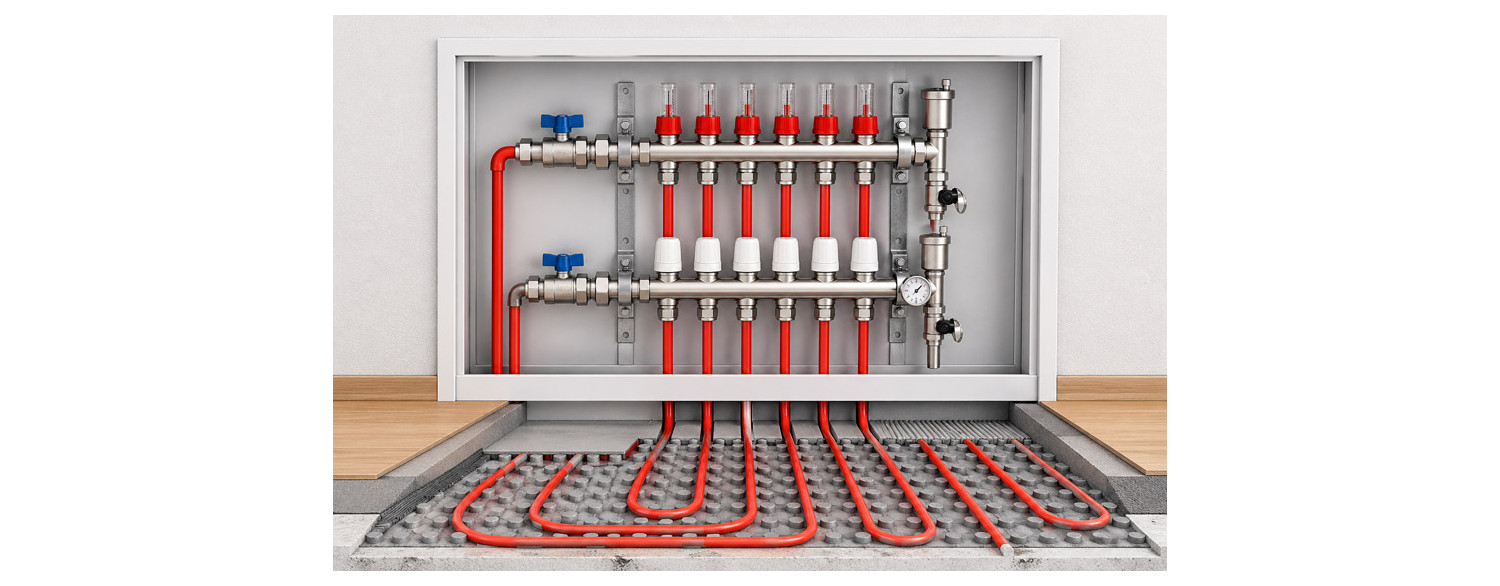

Konštrukcia rozdeľovača podlahového kúrenia

Rozdeľovač podlahového kúrenia je dôležitý prvok inštalácie podlahového kúrenia, niektorí hovoria, že jeho srdce. Jeho úlohou je rovnomerné rozdelenie vykurovacieho média (najčastejšie vody) na jednotlivé vykurovacie okruhy a jeho zber po odovzdaní tepla. Môžu mať rôzne typy, ale určité prvky konštrukcie rozdeľovača podlahového kúrenia musia byť nemenné. Na čo si dávať pozor pri nákupe? Ktoré prvky konštrukcie rozdeľovača podlahového kúrenia sú dôležité?

Práve rozdeľovač podlahového kúrenia:

rozdeľuje prietok na okruhy,
umožňuje reguláciu každej slučky samostatne,
umožňuje riadenie teploty v miestnostiach.

Konštrukcia rozdeľovača podlahového kúrenia – základné prvky

Každý rozdeľovač pre podlahové kúrenie sa skladá z dvoch hlavných sekcií - teda dvoch líšt (tzv. prívodu a spiatočky) a regulačných a servisných prvkov. Medzi najdôležitejšie časti teda patria:

prívodná lišta,
spiatočná lišta,

Práve ony majú výstupy na jednotlivé okruhy, v závislosti od toho, na koľko okruhov je náš rozdeľovač určený.

Rozdeľovač podlahového kúrenia s uhlovým ventilom - 4 okruhy

SK-RD-CO-4-kat

105.99

View

Rozdeľovač pre podlahové kúrenie - 4 okruhy

SK-RS-CO-4

73.99

View

Rozdeľovač podlahového kúrenia - kompletná sada - 4-okruhový

SK-RD-CO-4

102.99

View

Nerezový rozdeľovač INOX 4 okruhy

Nerezový-rozdeľovač-INOX-4

95.99

View

Doplňujúce príslušenstvo rozdeľovača, avšak rozhodujúce pre jeho funkčnosť

Ďalej už prvky výbavy, ktoré sú teoreticky doplnkom, no v praxi práve tieto príslušenstvá rozdeľovača podlahového kúrenia ovplyvňujú jeho použiteľnosť, funkčnosť, ovládateľnosť atď. Taktiež aj jednoduchosť montáže a regulácie podlahového kúrenia.

rotametre (prietokomery) - samozrejme nie v každom rozdeľovači sú, teoreticky rozdeľovač podlahového kúrenia bez rotametrov môže fungovať, ale práve rotametre sú zodpovedné za nastavenie prietoku jednotlivých slučiek (veľmi dôležité pri podlahovom kúrení)
regulačné ventily, teda kohútiky, aby sme mali kontrolu nad prietokom danej sekcie, teda okruhu. Môžu byť nahradené aj elektrickými pohonmi pre podlahové kúrenie - ktoré je možné zosynchronizovať napr. s regulátorom teploty v miestnosti - tak aby sa podlahové kúrenie v danej miestnosti zaplo, keď sa v miestnosti začne ochladzovať.
odvzdušňovače - teda odvzdušňovacie ventily. Môžu byť tiež spojené v rámci jedného prvku s vypúšťacím ventilom - vtedy vo forme odvzdušňovaco-vypúšťacích ventilov. Vo všeobecnosti sú odvzdušňovače veľmi dôležité, kedysi sa praktizovalo ich umiestnenie niekde v blízkosti rozdeľovača podlahového kúrenia - dnes sa skôr pozoruje tendencia pridávať ich do zostavy ako priame príslušenstvo rozdeľovača. Je to veľmi dôležité, pretože odvzdušňovanie podlahového kúrenia je veľmi dôležité, najlepšie pravidelné - preto sa oplatí vyberať automatické odvzdušňovače.
vypúšťacie ventily - to je ventil pre tzv. prípad núdze. Slúži na vypustenie vody z rozdeľovača, ak by bolo potrebné zariadenie servisovať a bolo by nutné z neho vypustiť vodu.
pripojenia k vykurovacím slučkám (vychádzajúce z 2 líšt, teda hlavných prvkov

Každý z týchto prvkov plní určitú funkciu a ovplyvňuje správnu prevádzku inštalácie.

Prívodná a spiatočná lišta – ako funguje rozdeľovač podlahového kúrenia?

Rozdeľovač podlahového kúrenia sa skladá z dvoch kolektorov - pretože formálne slovo kolektor znamená práve lištu s viacerými výstupmi, ktorá má rozdeľovať prúd vody na sekcie.

Prívodná lišta privádza horúcu vodu do podlahovej inštalácie a rozdeľuje ju na jednotlivé slučky.
Spiatočná lišta odoberá ochladenú vodu a smeruje ju späť do zdroja tepla.

Takéto usporiadanie umožňuje stabilnú prevádzku systému a rovnomerné rozvádzanie tepla.

Ktorú lištu použiť ako prívodnú lištu?

Niektorí výrobcovia používajú označenie prívodnej lišty - nachádza sa na nej farebné označenie v červenej farbe. Veľmi intuitívne a zrozumiteľné v každej krajine. Spiatočná lišta je zas tá, ktorá je v takýchto zostavách označená modrou farbou, pretože voda vracajúca sa z podlahového kúrenia je už samozrejme výrazne ochladená.

Vo väčšine rozdeľovačov podlahového kúrenia však farebné označenia nie sú, pretože v skutočnosti nie sú potrebné. Existuje jednoduché pravidlo - ako prívodnú lištu vyberáme tú, na ktorej sú prietokomery. Dôvodom je funkčnosť, plavákový prietokomer totiž pracuje správne v vhodnom tlakovom prostredí, a to je výhodnejšie na prívode. Existujú síce systémy podlahového kúrenia, kde sú prietokomery použité na spiatočnej lište (a fungujú správne), ale pre istotu sa odporúča to neskúšať.

Rotametre – regulácia prietoku v slučkách podlahového kúrenia

Rotametre, teda prietokomery, sa montujú zvyčajne - ako bolo spomenuté - na prívodnej lište a umožňujú nastavenie správneho prietoku v každej slučke podlahového kúrenia.

Ich použitie umožňuje:

vyvážiť inštaláciu,
vyhnúť sa nedostatočne vykurovaným miestnostiam,
zvýšiť efektívnosť systému.

Správne nastavenie rotametrov je kľúčové pre fungovanie celej inštalácie a je potrebné ho vykonať pred prvým spustením inštalácie. Prípadne pri väčších zásahoch alebo rekonštrukciách systému.

Rotameter je prvok, ktorý odlišuje rozdeľovač podlahového kúrenia od radiátorového - aspoň mnohí odborníci sa domnievajú, že bez rotametrov nie je možné správne nastaviť podlahové kúrenie. Rozdeľovač s rotametrami však môže byť používaný aj pre radiátory, nepredstavujú prekážku, len v radiátorovom systéme majú menší význam. Radiátory - ak o nich hovoríme - si vystačia bez rotametrov.

Zmiešavacia čerpadlová skupina pre podlahové kúrenie alebo radiátory | Nordic Tec...

SK-cerpadlova-skupina-GPN-180-3DR

115

View

Separátor-Rozdeľovač pre čerpadlové skupiny | Nordic Tec 2-4

SK-Rozdelovac-pre-skupiny-2-4

114.99

View

Rozdeľovač pre podlahové kúrenie - 7 okruhov

SK-RS-CO-7

109.99

View

Rozdeľovač podlahového kúrenia - kompletná sada - 7-okruhový

SK-RD-CO-7

137.99

View

Ventily a pohony – riadenie podlahového kúrenia

Na spiatočnej lište sa nachádzajú ventily (kohútiky) - ktoré umožňujú aj montáž termoelektrických pohonov. Pohony spolupracujú s izbovými termostatmi a automaticky regulujú prietok v danej slučke. Vďaka takýmto inováciám, ktoré sú dnes už skutočne dostupné - je možné systém automatizovať tak, aby sa zapínal sám, alebo napr. udržiavať inú teplotu v každej miestnosti.

Vďaka tomu je možné:

riadenie teploty v každej miestnosti, napr. iná v kúpeľni, iná v spálni, iná v kuchyni či v detskej izbe
rozdelenie inštalácie na zóny,
úspora energie - pretože umožní vypnúť niektorú miestnosť, keď je už v nej teplo.

Materiály vyhotovenia rozdeľovačov podlahového kúrenia

Rozdeľovače podlahového kúrenia sa najčastejšie vyrábajú z:

nehrdzavejúcej ocele – veľmi odolnej voči korózii, ide o modely tzv. rozdeľovačov podlahového kúrenia INOX
mosadze – trvácneho a populárneho materiálu, najpevnejšia a najodolnejšia možnosť
plastov – ľahkých a ekonomických (ekonomická možnosť.. ak nemusíte, nepoužívajte, postupne sa vytrácajú)

Výber materiálu by mal byť prispôsobený kvalite inštalácie a rozpočtu. Najpopulárnejšie materiály vyhotovenia rozdeľovačov podlahového kúrenia sú prvé 2. Najpevnejšie a žiaľ aj najdrahšie - sú mosadzné.

Ako vybrať rozdeľovač podlahového kúrenia?

Pri výbere rozdeľovača podlahového kúrenia je potrebné venovať pozornosť niekoľkým veciam. Nie je to len otázka samotnej výbavy, alebo aspoň nielen. Musí mať funkcie závislé od projektu nášho kúrenia a predpokladov. Určite sa nemožno riadiť jeho vzhľadom - začíname určením počtu sekcií - teda koľko okruhov má mať. Musíme vedieť, či má ísť o rozdeľovač na 4, 6 alebo 10 okruhov atď. Zvyčajne sú rozdeľovače podlahového kúrenia dostupné vo variantoch od 2 do 12 sekcií, niekedy niektoré firmy ponúkajú aj väčšie.

Venujeme teda pozornosť:

počtu vykurovacích slučiek,
možnosti montáže pohonov,
prítomnosti rotametrov,
kvalite vyhotovenia,
kompletnosti zostavy.
materiálu vyhotovenia - Inox alebo Mosadz
rozmeru rozdeľovača vo vzťahu k miestu, kde má byť montovaný (či sa zmestí)

Posledný bod je obzvlášť dôležitý, keď už máme zakúpenú skrinku pre rozdeľovač (mimochodom, oplatí sa ju kupovať v rovnakom čase ako rozdeľovač alebo dokonca až po kúpe rozdeľovača - aby sa predišlo nepríjemným prekvapeniam).

Dobrý rozdeľovač podlahového kúrenia by mal zabezpečiť jednoduchú reguláciu, trvácnosť a možnosť rozšírenia inštalácie - aj to sa na rozdiel od názorov laikov - niekedy hodí.

Nerezový rozdeľovač INOX 8 okruhov

Nerezový-rozdeľovač-INOX-8

139.99

View

Nerezový rozdeľovač INOX 9 okruhov

Nerezový-rozdeľovač-INOX-9

151.99

View

Nerezový rozdeľovač INOX 10 okruhov

Nerezový-rozdeľovač-INOX-10

164.99

View

Výmenník tepla Nordic Tec Ba-32-30 1" 30-65 kW

SK-NT Ba-32-30

157.99

View

Uzavierací ventil pre rozdeľovač podlahového kúrenia

Veľmi dôležitým prvkom, ktorý teoreticky nemusí byť súčasťou samotného rozdeľovača, je guľový ventil, ktorý slúži na odpojenie rozdeľovača podlahového kúrenia. Montuje sa preto, aby bolo v prípade akejkoľvek poruchy alebo potreby servisu podlahového kúrenia možné odpojiť rozdeľovač od zdroja tepla (tepelné čerpadlo, plynový kotol, výmenník diaľkového vykurovania, kotol na pelety, krb alebo akýkoľvek iný). V praxi sa stáva, že sa nepoužíva príliš často, dokonca sa stáva, že sa nepoužíva celé roky. Je však nevyhnutný pre bezpečnosť.

Preto sa oplatí zvážiť kúpu rozdeľovača už s guľovými ventilmi v zostave. Na trhu sú hotové zostavy, ako napríklad kompletné rozdeľovače podlahového kúrenia Nordic Tec, ktoré sú vybavené ventilom s meraním teploty, čo dodatočne zvyšuje ovládateľnosť nášho podlahového kúrenia.

Uzavieracie ventily sú zvyčajne priame ventily, avšak špecifiká montáže rozdeľovača podlahového kúrenia bývajú rôzne. Niekedy je potrebné priviesť prívod a spiatočku zhora - preto je dobré vedieť, že existujú aj rohové ventily. V ponuke Nordic Tec nájdete aj rozdeľovač s rohovým ventilom, ktorý môže byť v niektorých prípadoch oveľa lepším riešením, pretože vyvádza pripojenie hneď pod správnym uhlom.
