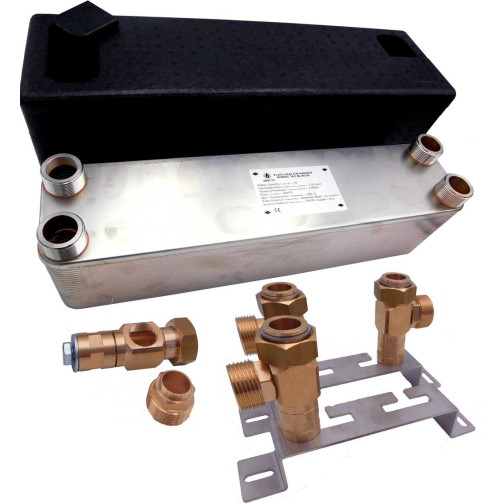

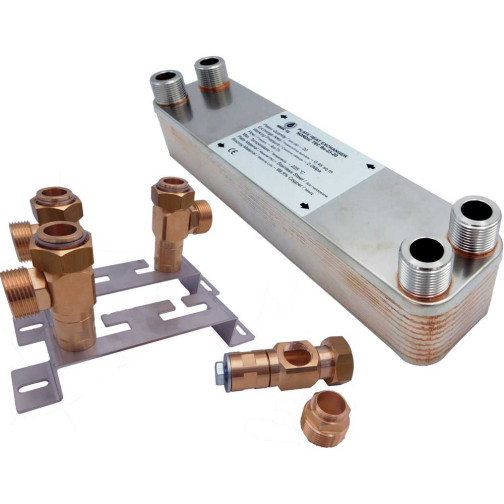

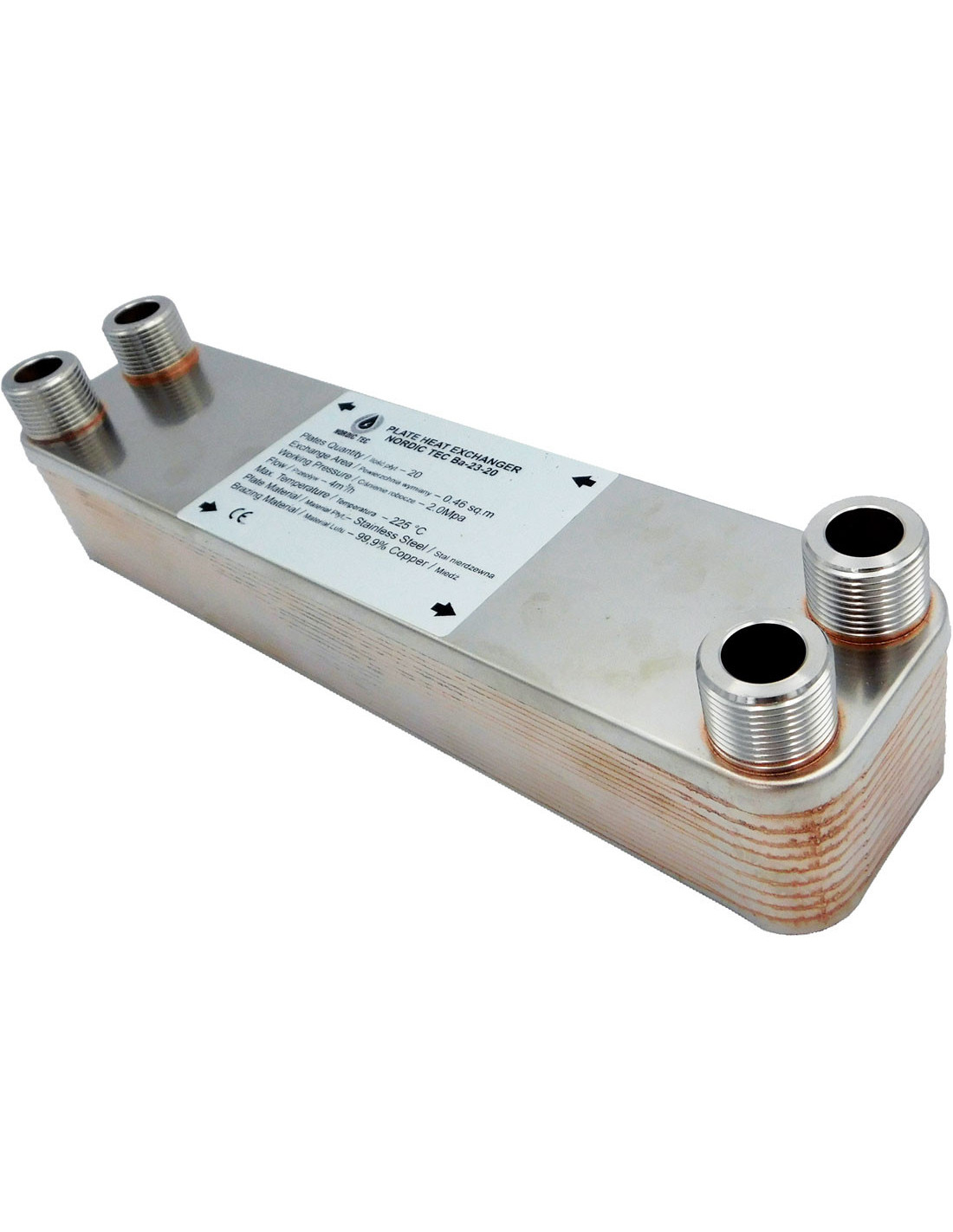

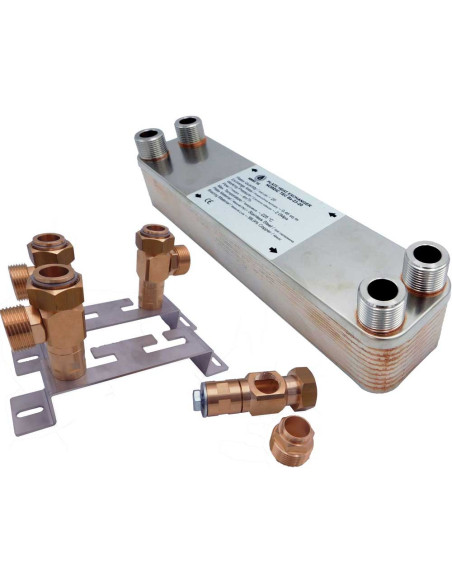

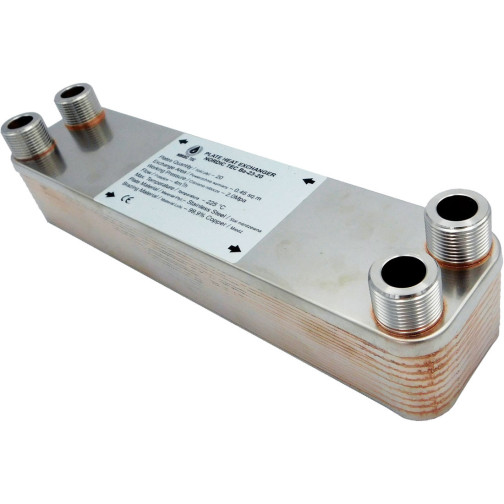

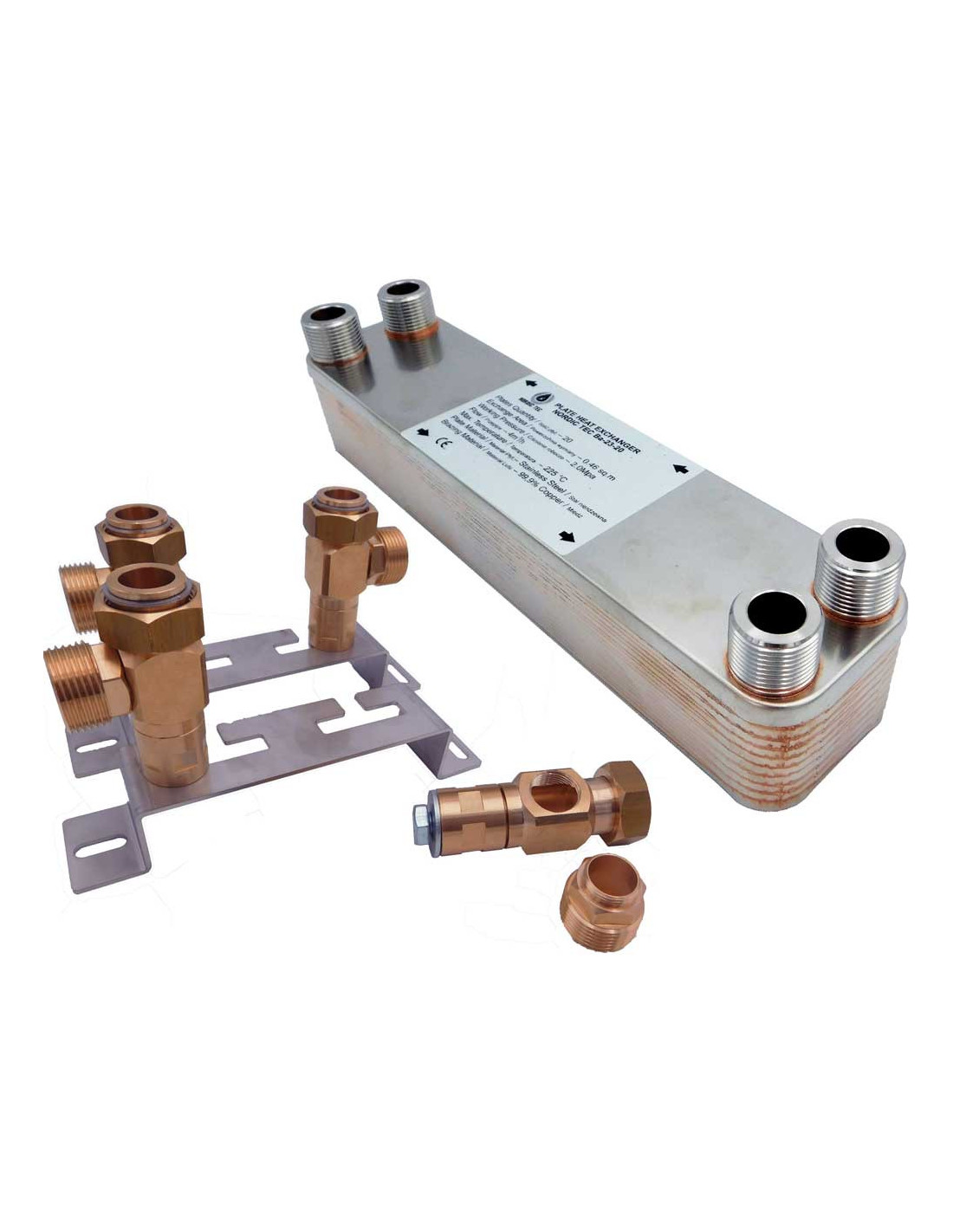

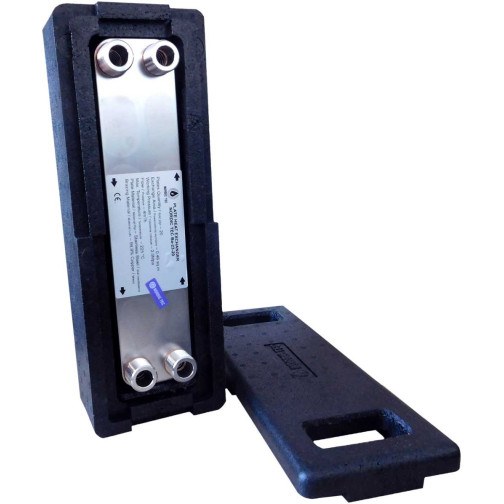

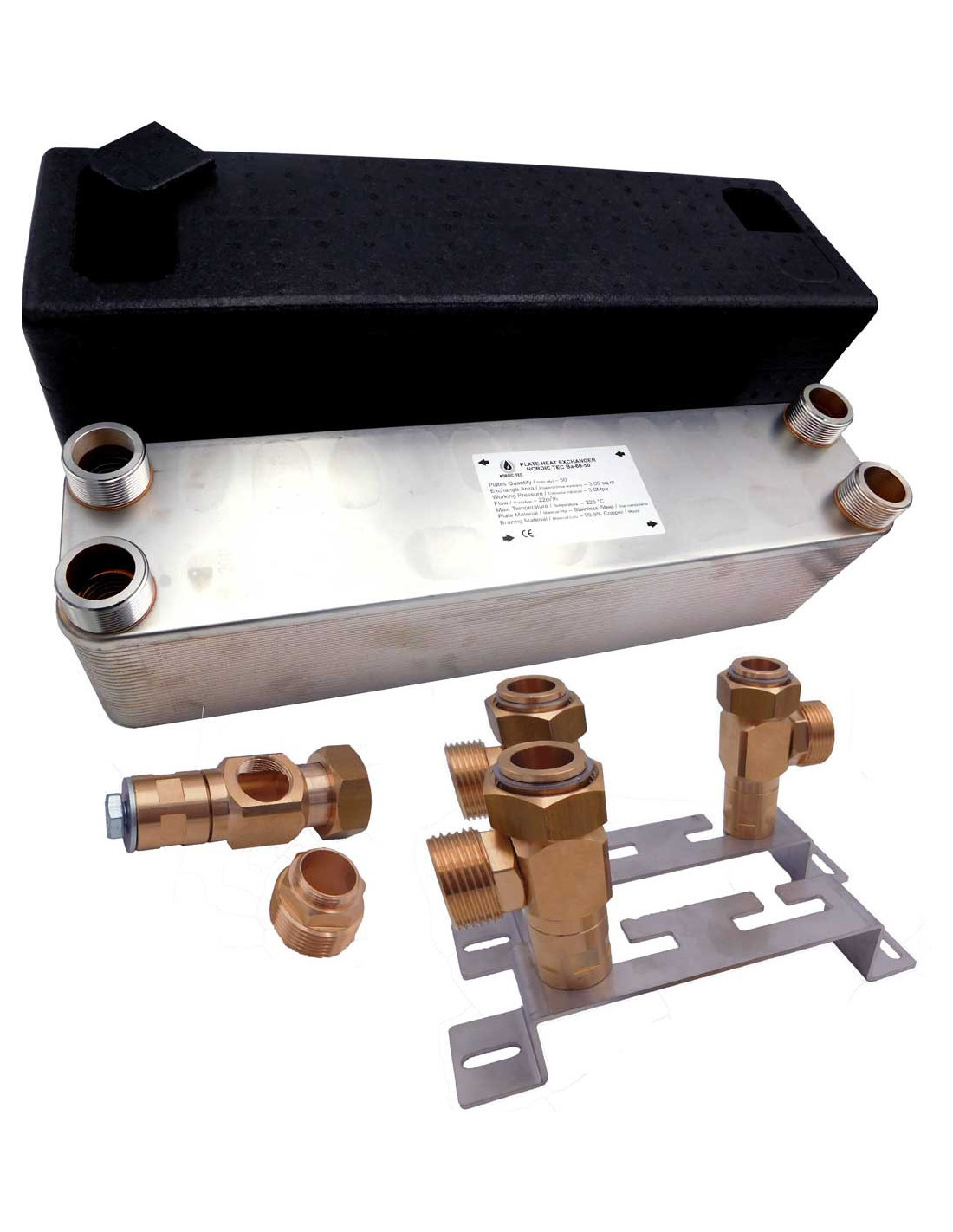

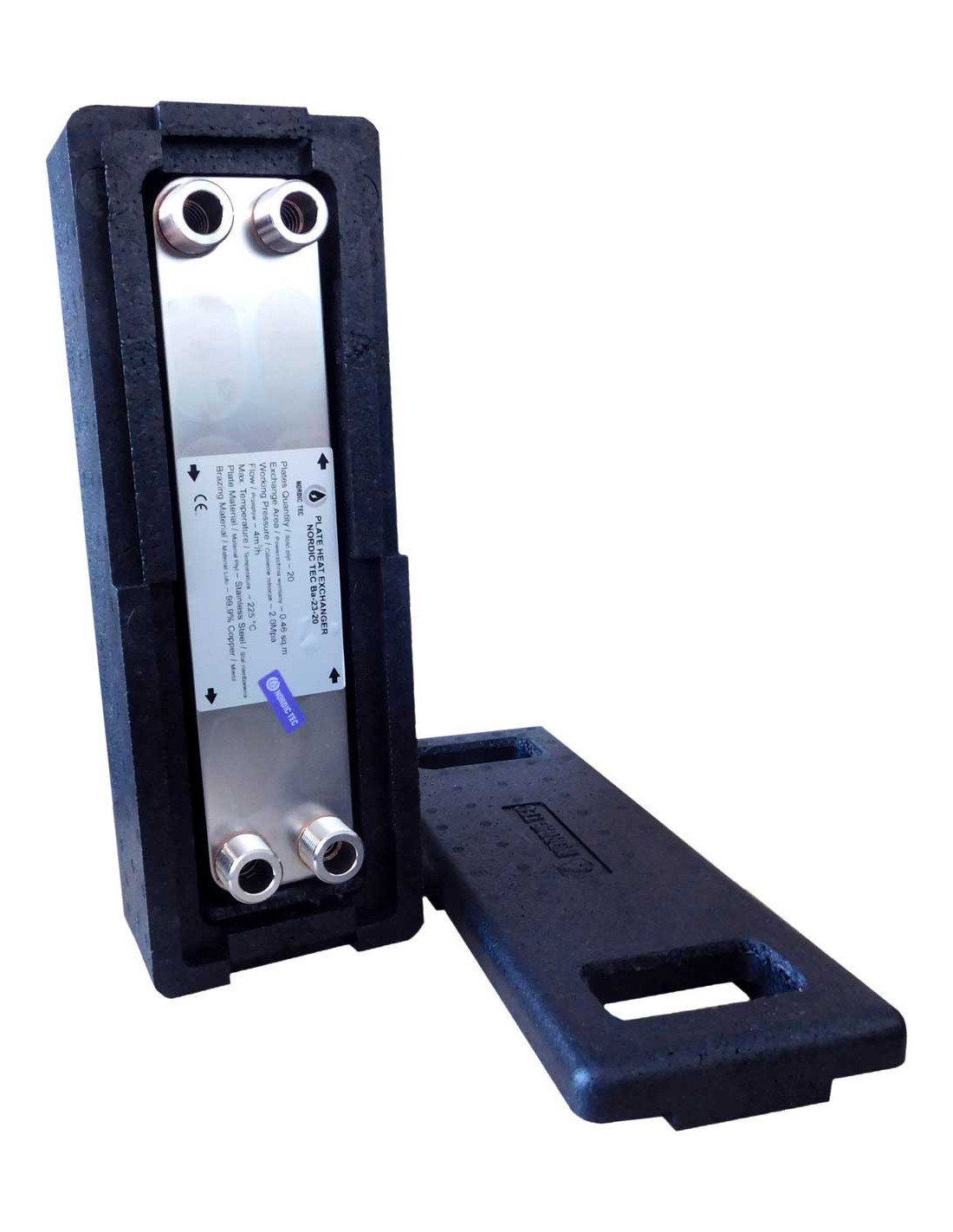

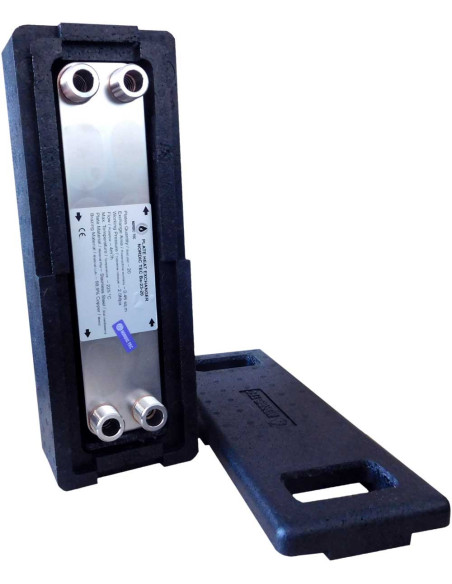

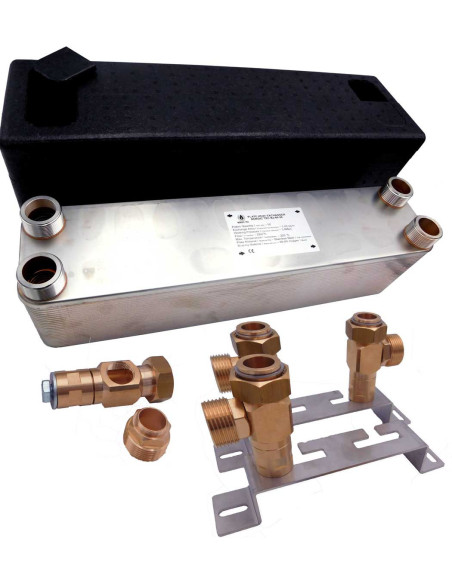

Výmenník tepla s 20 doskami 1 1/4" Nordic Tec Ba-60-20
Technické detaily:
Nerezová oceľ 316L, pájka s mediou 99,9% Cu
Tepelný výkon - od 40 do 110 kW v závislosti od teploty prívodu
Pripojenia: 4x 5/4" / DN 32
Prevádzkový tlak - do 30 bar
Skúšobný tlak - 45-60 bar
Maximálna pracovná teplota: do +230°C
Nominálny prietok - 22 m3/h
Teplovýmenná plocha výmenníka tepla Ba-60-20 : 1.20 m²

Ako vidíme na predchádzajúcom grafe, 20-doskový výmenník tepla Ba-60-20 je najmenší z Ba-60 série. Ak vaše použitie vyžaduje aktívnu výmennú plochu väčšiu ako 1,20 metrov štvorcových, odporúčame vybrať model s väčším počtom dosiek, aby sa dosiahla dostatočne väčšia celková výmenná plocha. Výmenná plocha tepla je kľúčovým parametrom, ktorý umožňuje určenie skutočných možností výmenníka tepla a porovnanie jeho výkonu s inými modelmi.
Rozmery

_____________________________________________________________
Na aké systémy sa v praxi používa výmenník tepla Nordic Tec Ba-60-20?
Tento výmenník tepla je veľmi často vyberaný pre chladenie. Vzhľadom na relatívne veľkú vonkajšiu plochu vzhľadom k počtu plátov je pre toto určený. To však neznamená, že je určený len pre chladenie, dobre sa osvedčí aj ako výmenník tepla pre vykurovanie. Výmenníky tepla Nordic Tec sú všeobecne navrhnuté tak, aby sa univerzálne hodili pre obe aplikácie. Model Ba-60-20 je 20-doskový výmenník s priemerom prípojky 1 1/4". Ľahko zvládne obsluhu kotla s výkonom vykurovania až do 40-50 kW alebo vykurovanie veľkého obytného objektu o rozlohe až 400-500 m².
20-doskový výmenník tepla - ako je zložený?
Celá séria Nordic Tec Ba-60 je založená na veľkej, rozsiahlej oceľovej doske o hrúbke 0,4 mm a s plochou 0,060 m² pre každú jednotlivú platňu. Z tohto dôvodu sa môže používať nielen v bytových budovách, ale aj v veľkých komerčných objektoch. Doski výmenníkov tepla sú spájané metódou vákuovej spájky - celkovo ich je 20 kusov a nie sú rozoberateľné.
Ďalšou výhodou tohto výmenníka tepla je jeho veľká priepustnosť, dokonca obrovská v porovnaní s inými modelmi s podobným výkonom. Nominálny prietok konštrukcie platní je <22 000 l/h.
Výmenník tepla v gravitačnom obvode bez čerpadla | Ba-60-20
Existujú otvorené systémy, zvyčajne staršieho typu s otvoreným prelivovým zariadením, ktoré fungujú gravitačne. Pri pripájaní novších vykurovacích zariadení, napríklad plynového kotla, ktoré pracujú v uzavretých systémoch, je potrebné použiť výmenník tepla na ich oddelenie. Môžu to byť aj iné novšie zariadenia, ako napríklad moderné peletové kotly alebo tepelné čerpadlá --> ktoré je potrebné chrániť pred vplyvom nečistej otvorenej inštalácie, ktorá je náchylná na tvorbu kotlového kameňa.
Častou otázkou v tomto prípade je, ako sa bude výmenník tepla správať v gravitačnom obvode bez čerpadla (-samozrejme hovoríme o strane otvoreného obvodu). Veľmi často sa ukáže, že pri výbere výmenníka s dostatočne nízkymi hydraulickými odporami je možné zachovať gravitačnú prevádzku a nie je potrebné inštalovať obvodové čerpadlo aspoň na tejto strane. Toto je samozrejme pridaná hodnota a ďalšia úspora - absencia čerpadla znamená nižšiu spotrebu elektriny v priebehu rokov.
Treba si však uvedomiť, že takýto systém by mal byť starostlivo pripravený pred takouto rozhodnutím, t.j. očistený, a výmenník tepla chránený vhodnými filtrami - alebo dokonca magnetickým separátorom (ak je to potrebné).
Je tiež dôležité zdôrazniť, že nikdy nie je zaručené, že obvod bude správne fungovať bez čerpadla. Často je to možné, ale existujú aj situácie, kedy po inštalácii výmenníka tepla ďalšia gravitačná prevádzka nebola najefektívnejšia. Určite je dôležité vyberať výmenníky s čo najnižšími tlakovými strátami - a relatívne širokým priemerom prietoku. Výmenník Ba-60-20 sa zdá spĺňať tieto požiadavky.
