Ako funguje trojcestný termostatický ventil?

Čo je to trojcestný termostatický ventil?

Trojcestný termostatický ventil je súčasťou vykurovacej inštalácie, ktorá umožňuje presné miešanie dvoch prúdov vody s rôznymi teplotami. Vďaka použitiu termostatu ventil automaticky reguluje pomer horúcej a studenej vody, udržiavajúc stálu požadovanú výstupnú teplotu. Zmiešavací ventil s termostatom sa najčastejšie používa v systémoch ústredného vykurovania, inštaláciách teplej úžitkovej vody (TÚV) a tiež v podlahovom vykurovaní.

Trojcestný termostatický ventil je kľúčový v systémoch, kde je dôležité udržiavať stabilnú teplotu pre pohodlie a bezpečnosť používateľov. Tento typ ventilu zabezpečuje nielen pohodlie, ale aj úsporu energie eliminovaním náhlych skokov teploty. Termostatické trojcestné ventily tiež zabraňujú riziku popálenín v prípade systémov TÚV. Trojcestný termostatický ventil, v porovnaní so štandardnými riešeniami, zvyšuje efektívnosť systému a dbá o bezpečnosť v domácnostiach a verejných budovách.

Konštrukcia termostatického zmiešavacieho ventilu

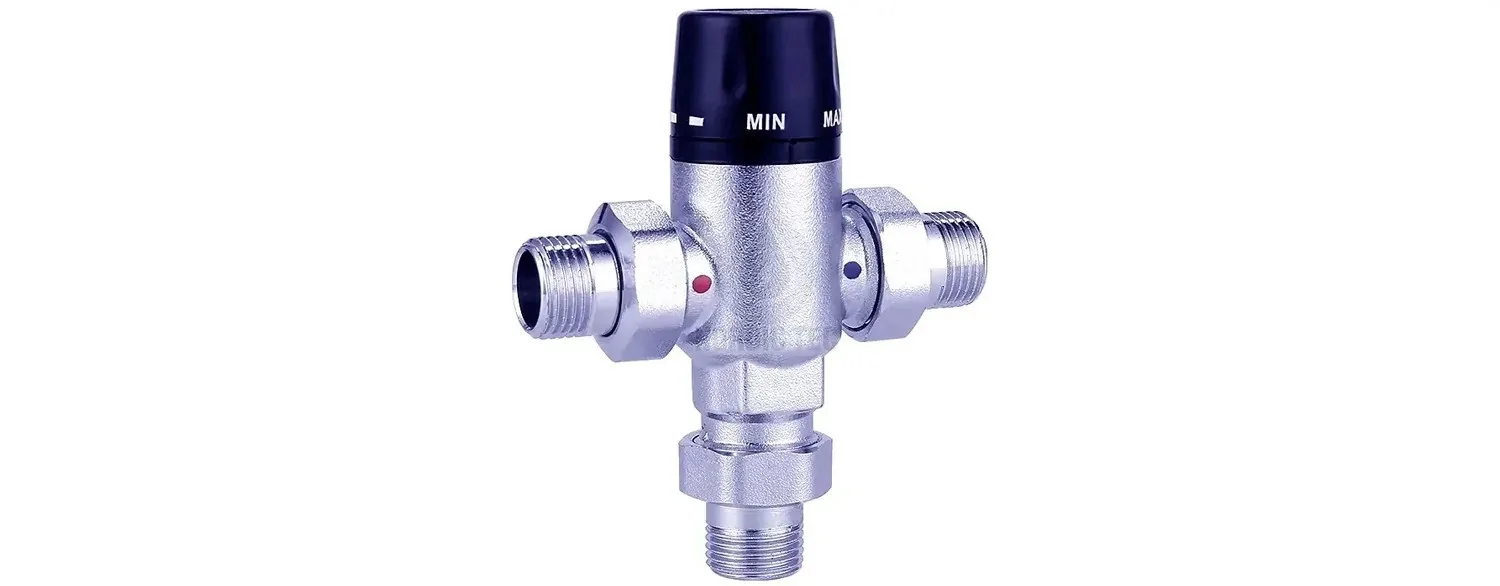

Konštrukcia trojcestného zmiešavacieho termostatického ventilu spočíva v troch pripojeniach: jedno je určené na prítok studenej vody, druhé na prítok horúcej vody a tretie na výstup miešanej vody. Vo vnútri sa nachádza regulačný mechanizmus s termostatickým prvkom, ktorý reaguje na zmeny teploty pretekajúcich médií.

Termostat v zmiešavacom ventile trojcestnom zohráva kľúčovú úlohu pri udržiavaní stabilnej teploty vody, ktorú mieša. Vďaka tomu ventil presne prispôsobuje prietok studenej a horúcej vody, čím zabezpečuje stálu teplotu na výstupe. Konštrukcia trojcestného termostatického ventilu často zahŕňa aj ďalšie prvky, ako sú tesnenia alebo pružiny, ktoré podporujú presné fungovanie a zvyšujú trvácnosť zariadenia v náročných podmienkach vykurovacích inštalácií.

Termostatický zmiešavací ventil 1/2" 25-55°C - 3-cestný

SK-z-termo-1/2

49.99

View

Termostatický zmiešavací ventil 1" 38-60 °C - 3-cestný

SK-z-termo-1

59.99

View

4-cestný ventil 1" DN25 - Štvrocestný ventil

SK-z-4DR-1

33.99

View

3-cestný ventil 1" DN25 - trojcestný

SK-z-3DR-1

19.99

View

Princíp fungovania trojcestného termostatického ventilu

Trojcestný ventil s termostatom funguje na princípe dynamickej regulácie prietoku vody, čo umožňuje udržiavanie stabilnej teploty média na výstupe. Vnútorný mechanizmus takéhoto miešacieho ventilu obsahuje termostatický prvok, ktorý reaguje na zmeny teploty vody, ktorá prechádza ventilom. Ak teplota na výstupe začne stúpať nad stanovenú hodnotu, ventil automaticky zvyšuje prítok studenej vody a zároveň znižuje prietok teplej vody.

V dôsledku toho dochádza k presnému miešaniu oboch prúdov, čo umožňuje udržiavanie stabilnej teploty. Opačný proces nastáva v momente, keď teplota na výstupe začne klesať – ventil znižuje množstvo studenej vody a zvyšuje prítok teplej. Tento mechanizmus funguje automaticky a nevyžaduje manuálnu reguláciu.

Vďaka termostatu je proces regulácie teploty plynulý a rýchly, čo eliminuje náhle skoky teploty a zlepšuje komfort používania systému. Trojcestný termostatický miešací ventil je nevyhnutný v inštaláciách, kde je potrebné udržiavať presne kontrolovanú teplotu vody, ako v inštaláciách ústredného kúrenia, tak aj v systémoch teplej úžitkovej vody.

Funkcia termostatických miešacích ventilov v kúrenárskych systémoch

Termostatický miešací ventil v systémoch ústredného kúrenia (UK) zohráva kľúčovú úlohu v udržiavaní správnej teploty vody, ktorá zásobuje vykurovacie systémy. Jeho základnou funkciou je regulácia pomeru medzi teplou a studenou vodou, čo umožňuje stabilizáciu teploty vody cirkulujúcej v okruhu. Vďaka automatickej regulácii trojcestné miešacie ventily zabraňujú prehriatiu systému, čo je dôležité pre bezpečnosť používateľov aj pre energetickú efektívnosť.

V inštaláciách ústredného kúrenia trojcestné miešacie ventily pomáhajú udržiavať stabilnú teplotu vykurovacieho média, čo prispieva k zníženiu spotreby energie a zlepšeniu tepelného komfortu v budovách. Miešacie ventily sú nevyhnutné v systémoch, kde je potrebné presné riadenie teploty, aby sa predišlo stratám tepla a preťaženiu systému.

Vďaka tomuto riešeniu fungujú systémy ústredného kúrenia optimálne a ich životnosť sa predlžuje, pretože nie sú vystavené náhlym zmenám teploty.

3-cestný ventil 3/4" DN20 - trojcestný

SK-z-3DR-3/4

View

4-cestný ventil 3/4" DN20 - Štvrocestný ventil

SK-z-4DR-3/4

18.99

View

3-cestný ventil 2" DN50 - trojcestný

SK-z-3DR-2

59.99

View

Servopohon HuchEntec Elodrive ST10 10Nm 230V

ST10

89.99

View

Ochrana pred popálením v inštaláciách teplej úžitkovej vody

Termostatické ventily zohrávajú kľúčovú úlohu v ochrane pred popálením v inštaláciách teplej úžitkovej vody. Vďaka presnej regulácii teploty vody na výstupe ventil automaticky prispôsobuje pomer teplej a studenej vody, čím zabraňuje nebezpečnému zvýšeniu teploty, čo minimalizuje riziko popálenia.

V situáciách, keď je potrebné ohriatie vody v zásobníku nad 60 °C na elimináciu baktérií Legionella, miešací trojcestný ventil tiež plní dôležitú funkciu. Napriek vysokej teplote vody v zásobníku, termostatický miešací ventil znižuje teplotu úžitkovej vody dodávanej do kohútikov, čím zaisťuje bezpečnosť používateľov. Toto riešenie umožňuje účinné zabránenie rastu baktérií bez rizika popálenia.

Trojcestný ventil s termostatom pre podlahové vykurovanie

Trojcestný termostatický ventil je kľúčovým prvkom v inštaláciách podlahového vykurovania. Jeho hlavnou funkciou je kontrola teploty vody dodávanej do systému, čo zabezpečuje rovnomerné rozdelenie tepla v celom priestore. Vďaka použitiu trojcestného ventilu s termostatom je možné presne regulovať pomer teplej a studenej vody, čím sa zabráni prehriatiu podlahy, čo zaisťuje komfort a bezpečnosť obyvateľov.

Trojcestný termostatický ventil zabraňuje situáciám, v ktorých by príliš vysoká teplota mohla poškodiť podlahové vykurovanie alebo znížiť jeho účinnosť. Umožňuje tiež optimálne riadenie energie, čo vedie k nižšej spotrebe paliva a väčším úsporám v systémoch ústredného vykurovania, v ktorých je použité podlahové vykurovanie.

Ako vybrať správny trojcestný termostatický ventil pre inštaláciu?

Pri výbere správneho trojcestného termostatického ventilu do vašej inštalácie je dôležité venovať pozornosť niekoľkým kľúčovým aspektom, ktoré ovplyvnia jeho efektívnosť a kompatibilitu so systémom vykurovania. Tu sú najdôležitejšie technické parametre, ktoré by mali byť brané do úvahy:

Priemer závitov pripojení. Uistite sa, že priemer závitov pripojení ventilu je kompatibilný s rúrkami vo vašej inštalácii, aby sa zabezpečil správny montáž a tesnosť spojov. | BSP
Materiál ventilu. Materiál, z ktorého je vyrobené telo ventilu, má priamy vplyv na jeho odolnosť a koróznu odolnosť. Najčastejšie sa používa mosadz alebo nerezová oceľ, ktoré zabezpečujú dlhú životnosť.
Rozsah regulácie v °C. Skontrolujte rozsah regulácie teploty, ktorý daný ventil ponúka. V závislosti od použitia je dôležité, aby ventil podporoval teploty v rozsahu požadovanom pre inštaláciu, napríklad pre ohrev úžitkovej vody alebo ústredné vykurovanie.
Pracovný tlak. Je dôležité, aby ventil bol prispôsobený na prácu v tlakovom rozsahu, ktorý panuje vo vašej inštalácii. Príliš nízky pracovný tlak môže viesť k poškodeniu a poruchám.
Spojovací prvok v balení. Skontrolujte, či je v balení aj vhodný spojovací prvok, aby ste sa vyhli nutnosti dokupovať ho osobitne, čo umožní rýchlejšiu a jednoduchšiu inštaláciu ventilu.

Ako správne nainštalovať a nastaviť trojcestný termostatický ventil?

Inštalácia trojcestného termostatického ventilu vyžaduje presné dodržiavanie inštrukcií výrobcu. Ešte pred nákupom by ste sa mali uistiť, že ventil je kompatibilný s vašou inštaláciou, čo sa týka priemeru pripojení a pracovného tlaku. Inštalácia začína správnym pripojením všetkých troch pripojení – teplej, studenej a miešanej vody, v súlade s označeniami na ventile.

Počas inštalácie treba dbať na správne tesnenie spojov, aby sa predišlo únikom. Po nainštalovaní ventilu nastavte požadovanú teplotu vody pomocou regulačného kolieska, ktoré sa zvyčajne nachádza v rozsahu 30-60 °C. Je dôležité skontrolovať teplotu na výstupe, aby ste sa uistili, že termostatický miešací ventil funguje správne.

Správne vybraný a správne nainštalovaný trojcestný termostatický ventil zabezpečí stabilnú teplotu vody a bezpečnosť používateľov.
