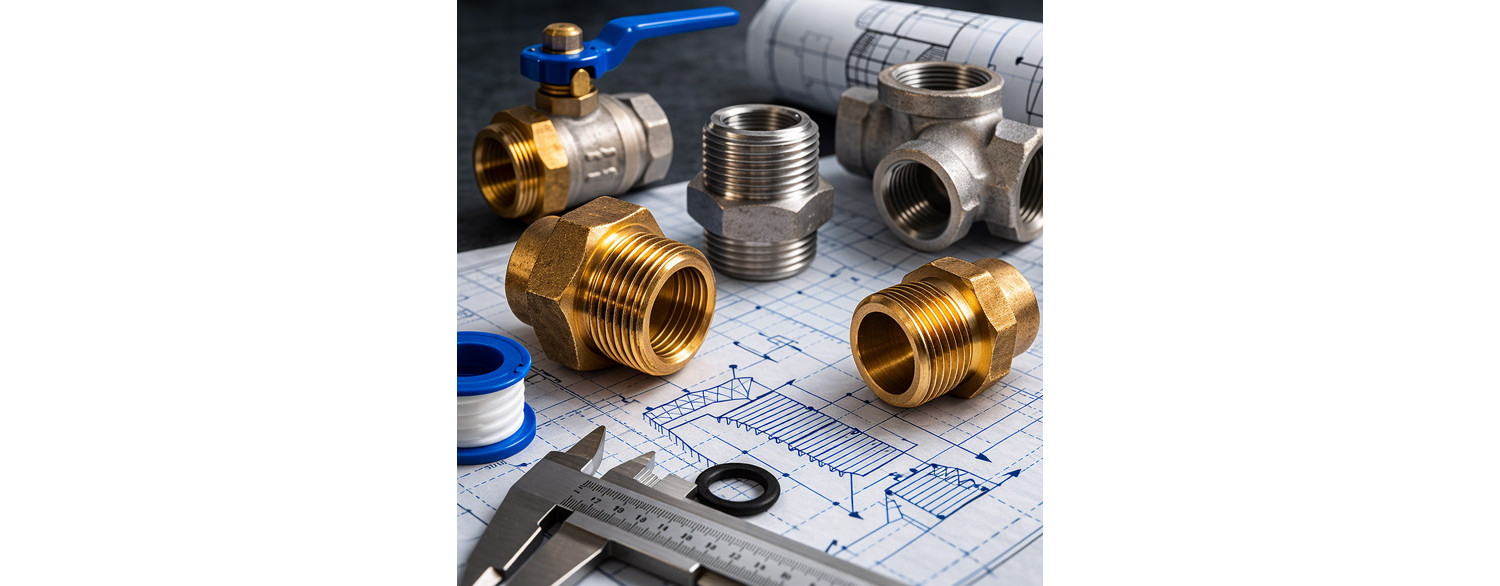

Závit G alebo BSP – teda aký? Čo to presne znamená?

Závit BSP je jedno z najčastejšie sa vyskytujúcich označení v hydraulických, pneumatických inštaláciách a v mnohých technických zariadeniach - čo presne je závit BSP?

Objavuje sa na ventiloch, výmenníkoch tepla, filtroch vody, čerpadlách či rôznych druhoch spojok a inštalačných prvkov. Pre osoby, ktoré sa inštaláciami nezaoberajú každý deň, môže byť skratka BSP pomerne tajomná. Preto sa oplatí vysvetliť, čo presne závit BSP je, odkiaľ pochádza a ako ho rozpoznať v praxi.

Je to najpopulárnejší typ závitu v Európe a ak sa v technických popisoch hydraulických zariadení, komerčných ponukách alebo informačných brožúrach objaví informácia o veľkosti závitu - najpravdepodobnejšie sa vzťahuje práve na závit BSP, pokiaľ nie je uvedená informácia o inom štandarde závitu.

Závit G alebo BSP – čo znamená skratka?

Skratka závitu - BSP - pochádza z anglického označenia British Standard Pipe. Ide o štandard rúrkového závitu vyvinutý vo Veľkej Británii, ešte v časoch priemyselnej revolúcie, ktorý sa časom stal jedným z najčastejšie používaných štandardov závitov vo vodných a vykurovacích inštaláciách v Európe. Keďže v XVIII a XIX storočí bola práve Veľká Británia technicky najrýchlejšie sa rozvíjajúcou krajinou, nazývanou dielňou sveta - jej riešenia a štandardy, vrátane štandardu závitu BSP, sa prijali aj v iných krajinách.

Závity G sa používajú predovšetkým v inštaláciách:

• vodných
• vykurovacích
• hydraulických
• pneumatických
• plynových

V praxi to znamená, že ak na zariadení vidíme označenie BSP, môžeme si byť istí, že závit je v súlade s britskou normou rúrkových závitov. Niekedy sa dokonca označenie vynecháva, pretože používanie závitu BSP je takmer samozrejmosťou. Označenie sa používa skôr v situácii, keď je použitý menej typický závit (napr. NPT).

Ale nejde len o britskú normu. Vďaka tomu, že v Európe BSP predstavuje základný štandard závitu - môžeme si byť istí, že zariadenie so spojmi 1 palec kúpené napríklad na Slovcensku, v Poľsku, v Nemecku či v Írsku bude kompatibilné so závitmi 1" používanými v inej krajine Európy a budú pasovať z hľadiska rozmerov. Nebolo by to možné bez používania jednotného štandardu závitu. Týmto štandardom je práve závit BSP.

Výmenník tepla Nordic Tec Ba-12-12 3/4" 5-12 kW

SK Ba-12-12

55.99

View

Výmenník tepla bazénový oceľový Nordic Tec B300 88kW

B300

284.99

View

UV lampa na vodu NORDIC Tec UVC PHILIPS s výkonom 16W 1/2"

NT UV 16W-PH

112.5

View

Magnetický Filter 3/4" Odkalovač Nordic Tec DN20

SK-magneticky-filter-3/4"-NT

56.5

View

Závit BSP v hydraulických a vykurovacích inštaláciách

Závity BSP sú veľmi populárne v technických inštaláciách, pretože zabezpečujú dobrú tesnosť spojov a veľkú univerzálnosť použitia. Môžeme sa s nimi stretnúť okrem iného v takých prvkoch ako:

• výmenníky tepla
• obehové čerpadlá
• inštalačné ventily
• filtre vody
• rozdeľovače kúrenia
• rôzne druhy spojok a vsuviek
• čerpadlové skupiny
• HVDT (anuloidy) - a samozrejme mohli by sme pokračovať vo vymenúvaní takmer donekonečna

✅ V mnohých zariadeniach sa najčastejšie používajú závity BSP vo veľkostiach ako 1/2", 3/4", 1", 1 1/4" alebo 1 1/2". Tieto veľkosti sa vzťahujú na historické priemery rúr a nezodpovedajú priamo skutočnému priemeru závitu. Treba si to zapamätať, veľmi často si laici myslia, že veľkosť závitu 1 palec - zodpovedá veľkosti matematického palca, pritom to tak nie je, pretože sa to vzťahuje na priemer rúry - a samotný priemer závitu je o niečo iný.

BSPP a BSPT – dva základné druhy závitov BSP

Štandard závitu BSP však nie je taký jednoduchý, ako by sme mohli predpokladať.

V štandarde BSP sa rozlišujú dva základné typy závitov:

• BSPP (British Standard Pipe Parallel) – valcový závit, oveľa populárnejší.
• BSPT (British Standard Pipe Taper) – kužeľový závit

☑️✅ Aký je rozdiel medzi závitmi BSPP a BSPT?

Závit BSPP má konštantný priemer po celej svojej dĺžke. Pri tomto type spojov sa tesnosť zvyčajne dosahuje pomocou dodatočných prvkov, ako sú: ploché tesnenia, o-krúžky, tesniace podložky.

Naopak závit BSPT je kužeľový závit, ktorý sa zužuje smerom ku koncu závitu. Vďaka tomu po dotiahnutí prvkov vznikne veľmi tesné spojenie, často bez potreby použitia dodatočných tesnení. Rozdiel teda nie je len v konštrukcii závitu - s tým súvisí aj trochu iný typ tesnenia.

Ak nám chýbajú označenia alebo nie je úplne jasné, o ktorý variant závitu BSP ide - zvyčajne pôjde o BSPP, ale prirodzene tam, kde je to možné - treba sa opýtať predajcu alebo výrobcu.

Ako rozpoznať závit G - BSP v praxi

Rozpoznanie závitu G - BSP v praxi môže byť pomerne jednoduché, najmä ak máme prístup k označeniam výrobcu alebo technickej dokumentácii. Najčastejšie používané označenia sú:

• G – pre závit BSPP (napr. G1/2, G3/4, G1)
• R – pre závit BSPT (napr. R1/2, R3/4)

V mnohých prípadoch výrobcovia používajú jednoducho označenie veľkosti závitu v palcoch, napr. 1/2", 3/4", 1", pričom predpokladajú, že štandardom je práve BSP. Na technických výkresoch sa však najčastejšie stretávame už s označeniami G1/2, G3/4" alebo G1 - a to je už samozrejme závit BSPP. O niečo zriedkavejšie sa analogicky stretávame s označením R1/2, R3/4" alebo R1.

Ak si nie sme istí typom závitu, môžeme skontrolovať:

• vonkajší priemer závitu
• stúpanie závitu
• počet závitov na palec

Na tento účel sa často používajú špeciálne závitové mierky.

Anuloid Nordic Tec - Hydraulický vyrovnávač dynamických tlakov - 50 kW

SP50x1

94.99

View

HVDT Anuloid s rozdeľovačom 3 okruhy + Manometer a Teplomer, pre 130mm

SK-Anuloid-SNT-BL-3

279.99

View

ANULOID Hydraulický vyrovnávač dynamických tlakov 50 kW + Manometer a Termometer

SK SNT-A-70

104.99

View

Výmenník tepla Nordic Tec Ba-16-26 1" 18-35 kW

SK Ba-16-26

106.99

View

Závity BSP a štandard NPT – aký je medzi nimi rozdiel

Často sa objavuje otázka o rozdiele medzi závitom BSP a populárnym v USA závitom NPT (National Pipe Thread).

Najdôležitejšie rozdiely medzi nimi sú:

• uhol závitu – BSP má uhol 55°, a NPT 60°

• profil závitu – líši sa tvarom vrcholov a dolín závitu

• kompatibilita – závity BSP a NPT nie sú navzájom plne kompatibilné ❌

V praxi to znamená, že prvky so závitom BSP by sa nemali spájať s prvkami so závitom NPT, pretože to môže viesť k netesnostiam alebo poškodeniu závitu. V praxi ide o samostatný štandard, ktorý sa technicky neprekrýva - a tiež pokiaľ ide o geografiu jeho používania.

✅ Zaujímavosť - v USA, ako krajine anglosaskej kultúry, sa nepoužíva iba závit NPT. Popri ňom sa používa aj post-britský štandard BSP, avšak nie v takom rozsahu ako v Európe. V USA a Kanade dominuje domáci americký závit NPT.

Zhrnutie - v Európe je hydraulickým štandardom práve G

V európskej hydraulike sú závity G - BSP štandardom rúrkových spojení - nie NPT ani SAE - ktoré sú skôr zriedkavosťou alebo doménou trochu iných použití než klasická hydraulika či vykurovanie.

Preto výrobcovia inštalačnej armatúry (napr. ventilov, filtrov, výmenníkov, čerpadlových skupín, kotlových rozdeľovačov, spojok) navrhujú pripojenia práve v tomto systéme. Vďaka tomu máme istotu, že spojka kúpená v obchode bude pasovať do našej vykurovacej inštalácie v dome. Štandardizácia závitov z hľadiska používania BSP sa uskutočnila veľmi dávno (XIX storočie) a v praxi - v oblasti hydrauliky - zjednotila Európu dávno predtým, než bola vymyslená európska integrácia v politickom zmysle tohto slova.
