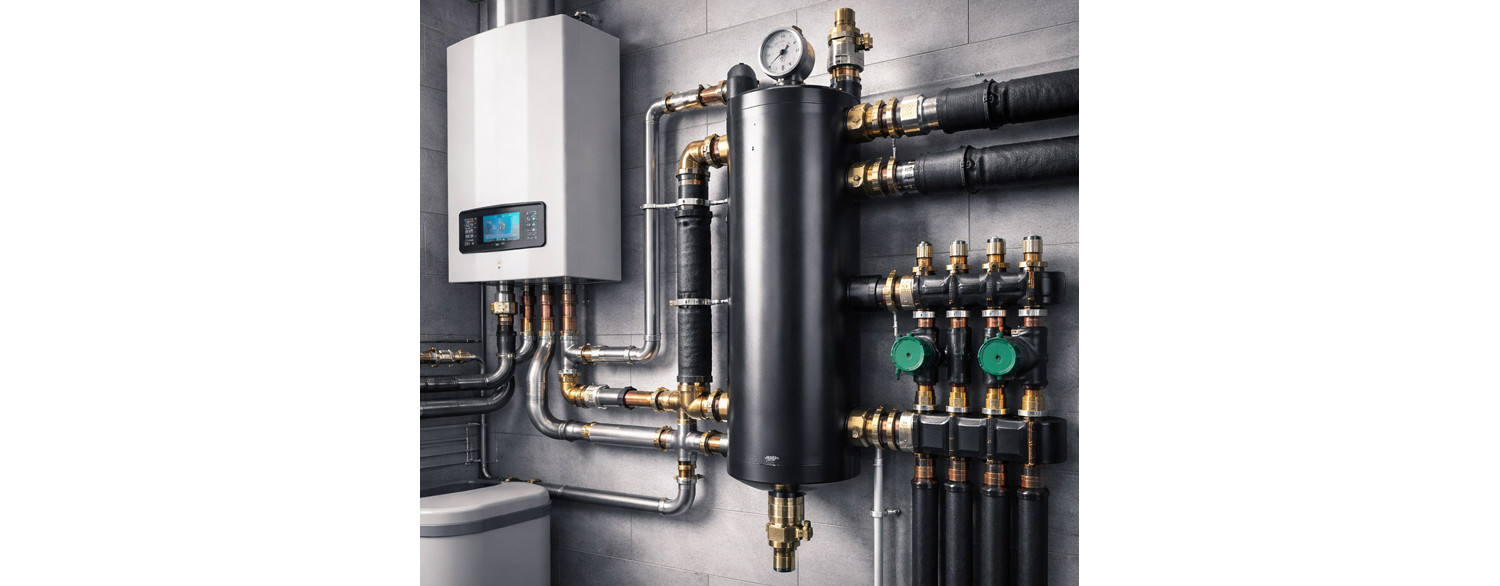

Anuloid ku plynovému kotlu – je potrebný?

V moderných vykurovacích inštaláciách napájaných plynom sa niekedy objaví otázka: či je anuloid ku plynovému kotlu potrebný, alebo sa vykurovací systém zaobíde aj bez neho. Teoreticky mnohé systémy napájané plynovými kotlami môžu fungovať správne bez anuloidu, no v praxi všetko závisí od konštrukcie systému, počtu okruhov a typu odberných miest tepla. V tomto článku vysvetľujeme, kedy má anuloid zmysel a kedy sa ho dá vynechať.

Určite anuloid nie je magický prvok, ktorého montáž vždy zlepší fungovanie plynového kotla, zníži spotrebu plynu a pod. Anuloid skutočne rieši viacero problémov, ale používa sa v jasne určených situáciách, keď sú na to dôvody. Prajeme príjemné čítanie, dozviete sa viac.

Čo je anuloid ku plynovému kotlu a ako funguje?

Anuloid je prvok systému ústredného vykurovania, ktorého úlohou je hydraulicky oddeliť kotlový okruh od vykurovacích okruhov. Vlastne pomenovanie anuloid ku plynovému kotlu je do istej miery zjednodušené, pretože anuloid spolupracuje s rôznymi vykurovacími zariadeniami, napr. s tepelnými čerpadlami alebo s kotlami na pelety. Môžu obsluhovať podlahové vykurovanie aj radiátory – a bez ohľadu na to sa nelíšia konštrukciou ani spôsobom fungovania.

Znamená to, že anuloid v vykurovacom systéme napájanom plynovým kotlom:

• stabilizuje prietoky medzi kotlom a inštaláciou,
• zabraňuje rušeniu práce obehových čerpadiel,
• umožňuje spoluprácu viacerých čerpadlových okruhov s rôznymi parametrami (napr. keď máme dom rozdelený na viac vykurovacích okruhov, napr. poschodový alebo rozsiahlejší systém).

V praxi anuloid funguje trochu ako „prietokový buffer”, vyrovnáva rozdiely tlakov a zabezpečuje pokojnú prácu celého systému. Rozdeľuje inštaláciu na 2 časti a každá z nich je samostatný čerpadlový okruh. Samozrejme ide o zjednodušené vysvetlenie – existujú aj anuloidy, ktoré rozdeľujú systém ústredného vykurovania na viac častí, alebo anuloidy s integrovaným rozdeľovačom.

Výmenník tepla Nordic Tec Ba-23-30 3/4" 15-35kW

SK Ba-23-30

101.99

View

Anuloid Nordic Tec - Hydraulický vyrovnávač dynamických tlakov - 50 kW

SP50x1

94.99

View

ANULOID Hydraulický vyrovnávač dynamických tlakov 50 kW + Manometer a Termometer

SK SNT-A-70

104.99

View

Solárna čerpadlová skupina NORDIC TEC dvojcestná 1"

Solár-čerpadlová-skupina-NT-1

189.99

View

Je anuloid ku plynovému kotlu vždy potrebný?

Nie – rozhodne nie v každej inštalácii s plynovým kotlom je potrebné montovať anuloid. Keďže anuloid má stabilizovať prietoky a zabrániť rušeniu práce čerpadiel, znamená to, že mal by sa montovať v systémoch, v ktorých sa takéto problémy vyskytli – alebo v ktorých očakávame, že sa vyskytnú, keď sme ešte vo fáze výstavby. Odborný projektant vykurovacích systémov vie takéto potenciálne problémy predvídať; zvyčajne sa vyskytujú v rozvinutejších a rozsiahlejších systémoch. Nevyskytujú sa však v malých budovách a v najjednoduchších vykurovacích sústavách – a tam anuloid v zásade potrebný nebude.

Zhrnutie – anuloid ku plynovému kotlu zvyčajne nie je potrebný v jednoduchých systémoch, kde:

• je iba jeden vykurovací okruh,
• je iba jedno obehové čerpadlo a predpokladáme, že postačí pre celý vykurovací systém
• nie sú použité kotlové rozdeľovače (nezamieňať s rozdeľovačmi podlahového vykurovania, nie je to to isté).
• inštalácia má relatívne malý vodný objem.

V takýchto prípadoch si plynový kotol (najmä kondenzačný s modulovaným čerpadlom) často poradí aj bez dodatočných oddeľovacích prvkov. Ak by sa však anuloid neosadil počas výstavby, zvyčajne existuje možnosť doplniť ho neskôr – rozhodne to nepatrí k najťažším úpravám.

Kedy je anuloid ku plynovému kotlu odporúčaný?

Situácia sa mení, keď sa systém ústredného vykurovania stáva rozsiahlejším. Anuloid pomôže plynovému kotlu a zlepší fungovanie vykurovania, keď:

• máme viac vykurovacích okruhov (napr. radiátory + podlahové vykurovanie),
• vyskytujú sa rôzne teploty prívodu
• boli použité rozdeľovače a čerpadlové skupiny so zmiešavaním
• inštalácia má veľkú plochu,
• kotol má malý vodný objem (čo je typické pre moderné plynové kotly).

V takýchto sústavách anuloid ku plynovému kotlu stabilizuje prácu kotla a zabraňuje jeho taktovaniu (častému zapínaniu a vypínaniu). Tým sa optimalizuje spaľovanie plynu – t. j. kotol bude spotrebúvať menej paliva na účinné vykurovanie domu, čo sa prirodzene pozitívne prejaví na účtoch za plyn. Pomôže tiež vyhnúť sa nedokúreným chladným zónam v dome.

Anuloid a ochrana plynového kotla

Jedným z dôležitých argumentov za montážou anuloidu ku plynovému kotlu je ochrana výmenníka tepla v plynovom kotle. Zvislý anuloid plní aj funkciu odlučovača vzduchu, ale tiež akéhosi usadzovacieho prvku, teda je svojím spôsobom odlučovačom nečistôt. Všetky nečistoty v systéme, ktoré by sa dostali do kotla (citlivého zariadenia), narazia na prekážku v podobe anuloidu, ktorého dno tvorí prirodzený usadzovací priestor. Nie náhodou má anuloid v tomto mieste vypúšťací ventil, ktorý umožňuje odstránenie týchto nečistôt.

Ochrana plynového kotla pomocou anuloidu spočíva aj v zabezpečení stability prietoku. Nedostatok stabilného prietoku môže spôsobovať:

• prehriatie výmenníka,
• hluk v inštalácii,
• prietokové chyby, ktoré nútia automatiku kotla pracovať neustále (rýchlejšie opotrebovanie a potenciálne vyššia poruchovosť)
• skrátenie životnosti kotla.

Anuloid ku plynovému kotlu pomáha udržať minimálny požadovaný prietok cez výmenník, aj keď sa niektorý okruh uzavrie pomocou termostatických ventilov.

Výmenník tepla Nordic Tec Ba-16-40 1" 30-50 kW

NT Ba-16-40

147.99

View

Anuloid 2+1 Nordic Tec SNT25 - HVDT 2+4

SK SNT25

109.99

View

Hydraulický separátor s anuloidom a odkaľovačom 1" DN25 125mm

SK-hydraulicky-separator-NT-K-1

199.99

View

Separátor-Rozdeľovač pre čerpadlové skupiny | Nordic Tec 3-6

SK-Rozdelovac-pre-skupiny-3-6

189.99

View

Anuloid ku plynovému kotlu a podlahové vykurovanie

V kombinovaných inštaláciách (radiátory + podlahové vykurovanie) je anuloid často veľmi dobrým riešením.

Prečo? Z jednoduchých dôvodov, ktoré sme čiastočne spomenuli vyššie:

• podlahové vykurovanie pracuje s nižšou teplotou ako radiátory, teda máme okruhy s rôznymi teplotami, ktoré sa oplatí oddeliť na samostatné čerpadlové okruhy
• podlahové vykurovanie napájané plynovým kotlom vyžaduje samostatné čerpadlo a zmiešavací ventil,
• vytvára iné hydraulické odpory než radiátorový okruh.

Oddelenie okruhov pomocou anuloidu umožňuje každému z nich pracovať nezávisle, bez vzájomného „rušenia“ prietoku.

Zvyšuje anuloid náklady na inštaláciu plynového kotla

Áno – teoreticky je to dodatočný prvok, ktorý generuje náklady na nákup a montáž. Treba však upozorniť, že nejde o veľké náklady. Samotný anuloid je zariadenie veľmi jednoduchej konštrukcie, pracuje na základe fyzikálnych zákonov a predstavuje skôr nepostrehnuteľný zlomok v celkových nákladoch na kotolňu s plynovým kotlom.

Treba sa na to pozerať širšie:

• zlepšuje stabilitu systému,
• znižuje riziko porúch,
• obmedzuje taktovanie kotla,
• môže predĺžiť životnosť zariadení aj samotného kotla

V rozsiahlych inštaláciách môže absencia anuloidu viesť v budúcnosti k vyšším servisným nákladom.

Rozdeľovač podlahového kúrenia - kompletná sada - 5-okruhový

SK-RD-CO-5

112.99

View

Separátor-Rozdeľovač pre čerpadlové skupiny | Nordic Tec 4-8

SK-Rozdelovac-pre-skupiny-4-8

235

View

Zmiešavacia čerpadlová skupina pre podlahové kúrenie alebo radiátory | Nordic Tec...

SK-cerpadlova-skupina-GPN-180-3DR

115

View

Nerezový rozdeľovač INOX 6 okruhov

Nerezový-rozdeľovač-INOX-6

115.99

View

Je anuloid ku plynovému kotlu potrebný?

Odpoveď znie: závisí od prípadu. Je potrebný, keď existujú vyššie opísané predpoklady, ale neprinesie pridanú hodnotu v jednoduchých a nie príliš rozsiahlych vykurovacích systémoch. V jednoduchých systémoch môže byť zbytočný.

V rozvinutejších sústavách je často prvkom, ktorý výrazne zlepšuje stabilitu, bezpečnosť a komfort práce celého vykurovacieho systému.

Najdôležitejšie je prispôsobiť riešenie skutočnej konštrukcii inštalácie, a nie používať anuloid „pre istotu“ alebo sa ho úplne vzdať bez analýzy.
