Stúpanie závitu – čo to je a čo to znamená?

Závity sú jedným z najčastejšie používaných spôsobov spájania prvkov v technike, hydraulických inštaláciách, priemysle a mechanike. Existuje mnoho štandardov závitov (napr. BSP, NPT alebo SAE). Jedným z najdôležitejších parametrov závitu je jeho stúpanie. Mnohí ľudia sa s týmto pojmom stretávajú pri montáži skrutiek, spojok alebo inštalačných prvkov, avšak nie vždy presne vedia, čo znamená. V tomto článku vysvetľujeme, čo je stúpanie závitu, ako sa meria a prečo má v praxi taký veľký význam.

Čo je stúpanie závitu?

Stúpanie závitu je vzdialenosť medzi dvoma susednými závitmi, meraná rovnobežne s osou skrutky alebo rúry. Inými slovami, je to vzdialenosť, o ktorú sa skrutka posunie počas jednej úplnej otáčky v závite.

Tento parameter má kľúčový význam pre správne prispôsobenie závitových prvkov. Ak majú dva prvky rozdielne stúpanie závitu, ich spojenie môže byť sťažené

Stúpanie závitu teda určuje, ako husto sú závity rozmiestnené na danom prvku.

Ako sa meria stúpanie závitu?

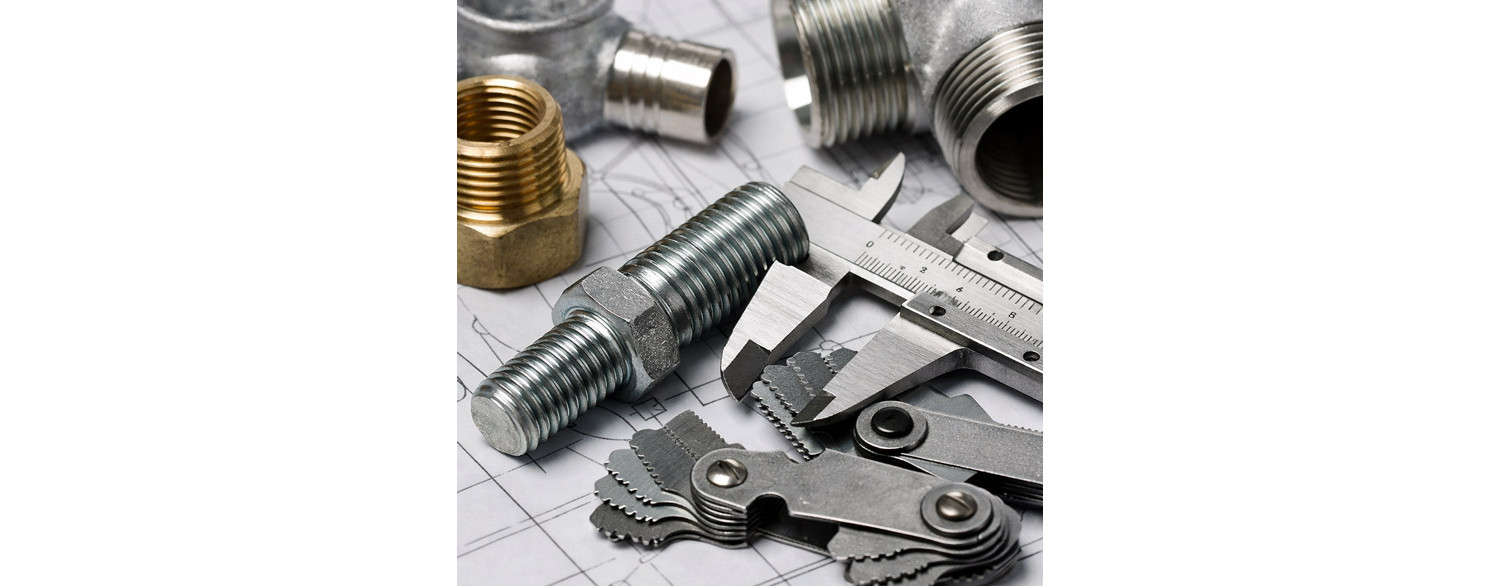

Stúpanie závitu je možné určiť niekoľkými spôsobmi. Najjednoduchšou metódou je meranie vzdialenosti medzi dvoma po sebe nasledujúcimi vrcholmi závitu pomocou posuvného meradla alebo špeciálneho nástroja nazývaného závitový hrebeň.

V prípade metrických závitov sa stúpanie udáva priamo v milimetroch. Napríklad závit M10 môže mať stúpanie 1,5 mm, čo znamená, že vzdialenosť medzi nasledujúcimi závitmi je práve 1,5 mm.

V anglosaských systémoch, ako sú palcové závity BSP, sa namiesto stúpania často uvádza počet závitov na palec. Tento parameter sa označuje skratkou TPI (Threads Per Inch).

Výmenník tepla Nordic Tec Ba-23-30 3/4" 15-35kW

SK Ba-23-30

101.99

View

Výmenník tepla Nordic Tec Ba-23-40 3/4" 20-45 kW

NT Ba-23-40

132.99

View

Solárna čerpadlová skupina NORDIC TEC dvojcestná 1"

Solár-čerpadlová-skupina-NT-1

189.99

View

Čerpadlová skupina bez miešania - pre čerpadlo 130/180mm

GP/180mm

95

View

Stúpanie závitu pri metrických závitoch

Pri metrických závitoch je stúpanie závitu jedným zo základných parametrov opisujúcich daný závit. Označenie závitu sa zvyčajne skladá z písmena M a priemeru závitu v milimetroch.

Napríklad označenie M12 znamená závit s priemerom 12 mm. V štandardnej verzii má závit M12 stúpanie 1,75 mm, hoci v niektorých použitiach sa vyskytujú aj jemnozávitové závity s menším stúpaním.

Závity s menším stúpaním umožňujú presnejšie nastavovanie spojenia a často poskytujú väčšiu odolnosť proti samovoľnému odskrutkovaniu.

Stúpanie závitu pri rúrkových závitoch

V hydraulických inštaláciách sa veľmi často používajú rúrkové závity, ako BSP alebo NPT. V Európe je jednoznačne dominantný BPS. V týchto systémoch sa stúpanie závitu najčastejšie určuje pomocou počtu závitov na palec (TPI).

Napríklad závit 1/2" NPT má 14 závitov na palec. To znamená, že na dĺžke jedného palca sa nachádza 14 závitov.

V praxi to znamená aj určitú vzdialenosť medzi nasledujúcimi závitmi, avšak v technickej dokumentácii sa častejšie uvádza práve hodnota TPI.

Prečo je stúpanie závitu dôležité?

Stúpanie závitu má jednoducho význam pre fungovanie závitových spojov - teda ich tesnosť. Predovšetkým rozhoduje o tom, či budú dva prvky do seba pasovať.

Ak je stúpanie závitu nezhodné, prvky nebude možné správne zaskrutkovať a pokus o ich spojenie môže viesť - niekedy dokonca až k poškodeniu závitu.

Stúpanie závitu ovplyvňuje aj:

• rýchlosť zaskrutkovania prvku

• silu prítlaku v spoji

• odolnosť proti samovoľnému odskrutkovaniu

• presnosť regulácie

Preto je v mnohých technických použitiach výber vhodného stúpania závitu veľmi dôležitý.

Magnetický Filter 3/4" Odkalovač Nordic Tec DN20

SK-magneticky-filter-3/4"-NT

56.5

View

Výmenník tepla Nordic Tec Ba-32-20 1" 20-45 kW

SK NT Ba-32-20

137.99

View

Výmenník tepla Nordic Tec Ba-32-30 1" 30-65 kW

SK-NT Ba-32-30

157.99

View

Nerezový rozdeľovač INOX 3 okruhy

Nerezový-rozdeľovač-INOX-3

84.99

View

Ako rozpoznať stúpanie závitu?

Rozpoznanie stúpania závitu môže byť potrebné pri oprave zariadení, výmene spojok alebo prispôsobovaní inštalačných prvkov.

Najčastejšie sa na to používajú špeciálne závitové mierky, ktoré umožňujú rýchlo prispôsobiť správne stúpanie. V dielenských podmienkach je tiež možné zmerať vzdialenosť medzi niekoľkými závitmi a výsledok vydeliť ich počtom.

Vďaka tomu je možné určiť približné stúpanie závitu a vybrať vhodný prvok.

Zhrnutie – čo je stúpanie závitu?

Stúpanie závitu je jedným zo základných parametrov opisujúcich každý závit. Určuje vzdialenosť medzi nasledujúcimi závitmi a rozhoduje o tom, ako budú závitové prvky vzájomne spolupracovať.

Znalosť stúpania závitu je obzvlášť dôležitá v mechanike, hydraulike a pri montáži technických inštalácií. Vďaka správnemu výberu tohto parametra je možné dosiahnuť trvalé, tesné a bezpečné spojenie, bez ohľadu na to, či pripájaš ventil, čerpadlo, čerpadlovú skupinu, výmenník tepla, anuloid - alebo obyčajnú spojku.
