Všetko, čo musíš vedieť o závite SAE

Závity sú kľúčovým prvkom v strojárstve a hydraulike. Najpopulárnejším štandardom v Európe je BSP (t.j. G), v USA - NPT, ale jedným z populárnych štandardov používaných v niektorých špecifických odvetviach je závit SAE. V tomto článku sa bližšie pozrieme na tento štandard, jeho aplikácie a rozdiely v porovnaní s inými systémami závitov.

Čo je závit SAE?

SAE (Society of Automotive Engineers) je organizácia, ktorá sa zaoberá štandardmi pre automobilový a strojársky priemysel – a práve táto organizácia zaviedla štandard závitu SAE. Závity SAE, nazývané aj závity UN (Unified Thread), sú široko používané v hydraulike, pneumatike a mechanických konštrukciách. Čo nás zaujíma najviac – často sa používajú v aplikáciách s plynmi, pretože sú považované za tie, ktoré poskytujú najspoľahlivejšiu záruku tesnosti. Používajú sa napríklad v systémoch s chladivom, v tepelných čerpadlách, klimatizáciách atď.

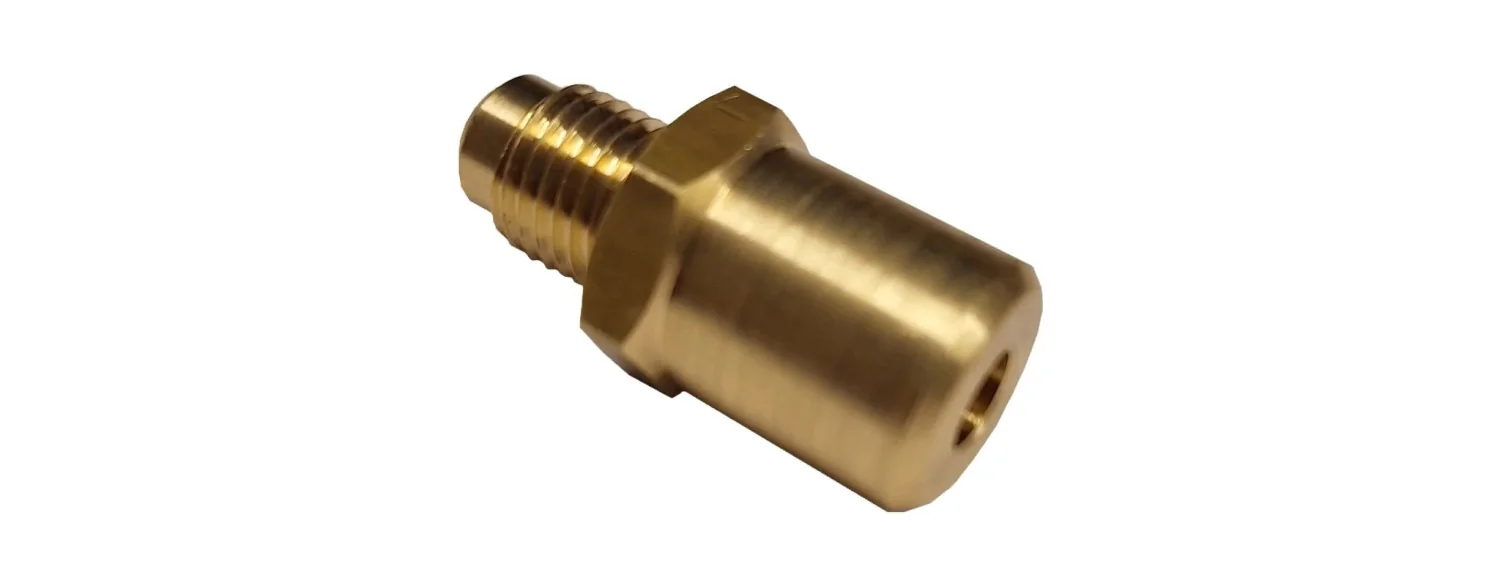

Tvarovka do výmenníka tepla na spájkovanie: Rúrka 5/8" | Závit 1/4" SAE

SK-Nipel-5/8"-na-SAE-1/4"

14.95

View

Tvarovka do výmenníka tepla na spájkovanie: Rúrka 5/8" | Závit 3/8" SAE

SK-Nipel-5/8"-na-SAE-3/8"

15.25

View

Tvarovka do výmenníka tepla na spájkovanie: Rúrka 5/8" | Závit 1/2" SAE

SK-Nipel-5/8"-na-SAE-1/2"

15.5

View

Výmenník tepla chladivo TČ Ba-26-20-F 0,52m² 5 kW

SK NT Ba-26-20-F

159.99

View

Základné typy závitov SAE

Závity SAE sú rozdelené do niekoľkých kategórií – povedzme typov, z ktorých najdôležitejšie sú:

• UNF (Unified National Fine) – jemné závity, používané v presných spojeniach, kde je dôležitá vysoká pevnosť v ťahu.
• UNC (Unified National Coarse) – hrubé závity, bežne používané v konštrukčných prvkoch kvôli ľahkosti montáže a väčšej odolnosti proti poškodeniu.
• UNS (Unified National Special) – špeciálne závity, ktoré nezapadajú do štandardných kategórií, používané v špecifických aplikáciách.
• ORB (O-Ring Boss) – závity tesnené O-krúžkom, často používané v hydraulike na tesné spojenia.

Aplikácie závitu SAE – kde?

Závity SAE sú široko používané v rôznych odvetviach priemyslu, vrátane:

• Automobilový priemysel – skrutky a spojenia v motoroch a mechanických systémoch vozidiel.
• Hydraulika – hadice a spojky v hydraulických systémoch, najmä v Severnej Amerike.
• Letectvo – aplikácie vyžadujúce vysokú presnosť a mechanickú pevnosť.
• Strojársky priemysel – široké spektrum aplikácií v strojárskych konštrukciách a výrobe.
• Tepelné čerpadlá a výmenníky tepla na freón – spojenia prvkov s plynmi.

Tvarovka do výmenníka tepla na spájkovanie: Rúrka 5/8" | Závit 5/8" SAE

SK-Nipel-5/8"-na-SAE-5/8"

15.8

View

Výmenník tepla chladivo TČ Ba-26-34-F 0,88m² 9 kW

SK NT Ba-26-34-F

189.99

View

Výmenník tepla chladivo TČ Ba-26-50-F 1,30m² 13 kW

SK NT Ba-26-50-F

251.99

View

Výmenník tepla chladivo TČ Ba-26-60-F 1,56m² 16 kW

SK NT Ba-26-60-F

309.99

View

Rozdiely medzi závitmi SAE a metrickými

Hoci metrické závity sú dominantné v Európe, závity SAE sú stále bežnejšie používané v Spojených štátoch a Kanade. U nás ich však tiež môžeme nájsť v odvetviach uvedených vyššie. Tu sú kľúčové rozdiely:

• Jednotky merania – závity SAE sú určené v palcoch, zatiaľ čo metrické závity sú v milimetroch.
• Uhol profilu závitu – závity UN majú uhol 60°, zatiaľ čo niektoré metrické závity môžu mať iné hodnoty.
• Použitie (geografické rozdiely) – metrické závity dominujú v európskom priemysle, zatiaľ čo SAE je štandardom v Severnej Amerike.

Kedy bol zavedený štandard závitu SAE

Štandard závitu SAE (UN) bol zavedený po druhej svetovej vojne – v roku 1949 ako jednotný systém závitov pre USA, Kanadu a Veľkú Britániu. Vznikol ako výsledok spolupráce Society of Automotive Engineers (SAE), American Standards Association (ASA, teraz ANSI) a British Standards Institution (BSI). Bol a zostal doménou hlavne anglosaských krajín. Rozšíril sa po svete spolu s procesmi globalizácie.

Cieľom zavedenia závitu SAE – v povojnových časoch – bolo zjednotiť štandardy a zjednodušiť výrobu a údržbu strojov, pretože predtým sa používali rôzne systémy závitov, napríklad Whitworthov závit (BSW) v Veľkej Británii a americké závity (USS a SAE) v USA. Tieto krajiny už počas druhej svetovej vojny (keď sa ich technologická spolupráca v dôsledku politickej príslušnosti zintenzívnila) – rozpoznali rozdiely v štandardoch závitov ako vážnu prekážku v rozvoji spolupráce, obchodu atď.

Rozmery závitov SAE – tabuľka

Rozmery závitov SAE nájdete nižšie.

Tabuľka obsahuje rozmery závitov SAE - s rozdelením na vonkajšie a vnútorné, ako aj na podkategórie UNC a UFC.

Podsumovanie

Závity SAE sú dôležitým prvkom v strojárskom, hydraulickom a automobilovom priemysle. Ich štandardizácia umožňuje široké využitie v rôznych aplikáciách, hoci ich popularita je geograficky a odvetvovo obmedzená. Pochopenie rozdielov medzi závitmi SAE a metrickými závitmi je kľúčové pri práci s mechanickými a hydraulickými systémami.
