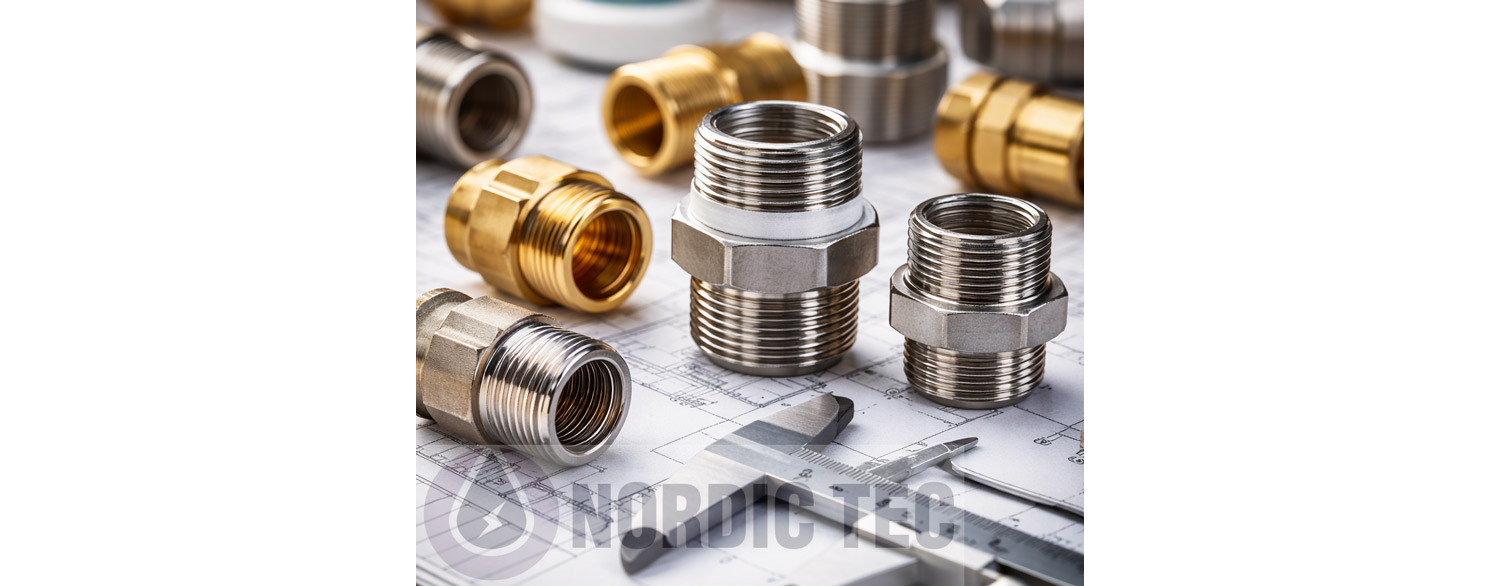

Závit NPT – čo je to za variant závitov?

Rúrkové závity sa bežne používajú v hydraulických, plynových aj priemyselných inštaláciách – ale vo svete existujú rôzne štandardy závitov. Preto sa môže závit 1 palec v USA líšiť napríklad od závitu 1 palec v Európe – a v dôsledku toho môžu byť hydraulické zariadenia z týchto krajín navzájom nekompatibilné. V Európe sa bežne používa štandard závitov BSP a keď sa neuvádza typ závitu, ale iba jeho veľkosť (napr. 1", 1 1/4", 3/4" a pod.), pravdepodobne ide o veľkosť závitu podľa štandardu BSP. Avšak v USA, Kanade a mimo Európy je často najpopulárnejší závit NPT. To neznamená, že NPT sa v Európe vôbec nepoužíva, hoci je oveľa zriedkavejší. Má svoje špecifické použitia.

Z článku sa dozviete, čo presne je závit NPT a čím sa líši od iných typov rúrkových závitov. V tomto článku vysvetľujeme, kde sa používa a aké má charakteristické vlastnosti.

Čo je závit NPT?

Závit NPT (National Pipe Thread) je štandard rúrkových závitov používaný hlavne v Spojených štátoch, Kanade a v krajinách využívajúcich americké technické normy. Ide o kužeľový závit, čo znamená, že jeho priemer sa pozdĺž dĺžky závitu zmenšuje.

Vďaka kužeľovému tvaru vytvára závit NPT pri dotiahnutí veľmi tesné spojenie. Tesnenie vzniká pritlačením plôch závitov k sebe. V praxi sa často navyše používa teflónová páska (PTFE) alebo špeciálne tesniace pasty.

Závit NPT – charakteristika a konštrukcia

Najdôležitejšou vlastnosťou závitu NPT je jeho kužeľová konštrukcia. Kužeľ má sklon 1:16, čo znamená, že priemer závitu sa mení o 1 jednotku na každých 16 jednotiek dĺžky. Jednoduché rozlíšenie, hoci z hľadiska kužeľovej štruktúry môže mierne pripomínať podvariant závitu BSP, teda kužeľový BSPT (stále však s ním nie je kompatibilný).

Závit NPT má tiež charakteristický uhol profilu závitu 60°. Vďaka tomu dobre spolupracuje s prvkami vyrobenými podľa rovnakého štandardu. Na rozdiel od európskych rúrkových závitov sa tesnenie nevykonáva na čelnej ploche, ale priamo na závite.

Je tiež dobré vedieť, že závity NPT existujú v rôznych veľkostiach, ako napríklad 1/4", 3/8", 1/2", 3/4" alebo 1". Tieto veľkosti sa vzťahujú na nominálny priemer potrubia, nie na skutočný priemer závitu.

☑️✅ Systém označovania veľkostí závitov NPT je teda palcový – rovnako ako v prípade BSP. Preto je potrebné pamätať, že rovnaké napr. závit 3/4 palca NPT a závit 3/4 palca BSP nebudú spolu kompatibilné.

✅ Tabuľka závitov NPT. Presné rozmery

Tabuľku závitov NPT nájdete nižšie, prezentuje presné rozmery závitov tohto štandardu spolu s vysvetleniami pod tabuľkou.

Vysvetlenia:

• TPI (Threads Per Inch) znamená počet závitov na jeden palec dĺžky.
• Vonkajší priemer závitu je skutočný priemer závitu meraný na jeho vrcholoch.
• Závity NPT sú kužeľové závity s kužeľovitosťou 1:16 a uhlom profilu závitu 60°.
• Na niektorých miestach na internete alebo v odbornej literatúre možno nájsť aj tabuľky závitov NPT, ktoré uvádzajú minimálne odlišné údaje o vonkajšom priemere, líšia sa približne o 0,08–0,10 mm. Nemá to však význam pre konečnú tesnosť.

Magnetický Filter 1" Odkalovač Nordic Tec DN25

SK-magneticky-filter-1"-NT

61.9

View

Výmenník tepla Nordic Tec Ba-32-30 1" 30-65 kW

SK-NT Ba-32-30

157.99

View

Výmenník tepla Nordic Tec Ba-12-12 3/4" 5-12 kW

SK Ba-12-12

55.99

View

UV lampa na vodu NORDIC Tec UVC PHILIPS s výkonom 25W 1/2"

SK UV 25W-PH

132.99

View

Závit NPT a iné rúrkové závity

Závit NPT sa často zamieňa s inými štandardmi rúrkových závitov, najmä so závitom BSP používaným v Európe. Rozdiely medzi nimi sú však významné.

Závit BSP (British Standard Pipe) existuje v dvoch variantoch: BSPP (rovný závit) a BSPT (kužeľový závit). Hoci je závit BSPT tiež kužeľový, jeho geometria je odlišná ako pri NPT. Líši sa napríklad uhlom profilu závitu, ktorý je 55°. Preto je možné sa o spojenie pokúsiť – ale narazíme na problémy s tesnením.

Z tohto dôvodu by sa prvky so závitom NPT nemali spájať s prvkami BSP. Hoci sa niekedy dajú mechanicky zoskrutkovať, takéto spojenie nebude úplne tesné a môže viesť k únikom.

• ✅ Skontrolujte tiež: Výmenníky tepla Nordic Tec podľa veľkosti pripojenia

Kde sa používa závit NPT?

Závit NPT sa veľmi často používa v priemyselných a technických inštaláciách. Najčastejšie sa vyskytuje v:

• niektorých vodných inštaláciách, zvyčajne takých, ktoré obsahujú importované komponenty (najmä z USA a Kanady)
• plynových inštaláciách
• inštaláciách stlačeného vzduchu
• priemyselných zariadeniach importovaných z USA
• snímačoch tlaku alebo teploty
• špeciálnych výmenníkoch importovaných z USA alebo určených na veľmi špecifické použitie

Vzhľadom na popularitu amerických technických zariadení sa závit NPT objavuje aj v mnohých produktoch importovaných do Európy, napríklad v UV lampách na vodu do domu pochádzajúcich z amerického trhu (európski výrobcovia skôr používajú BSP) alebo v špecializovaných filtroch.

Ako rozpoznať závit NPT?

Rozpoznanie závitu NPT môže byť náročné, najmä keď ho porovnávame s inými rúrkovými závitmi. Existuje však niekoľko znakov, ktoré pomáhajú pri identifikácii.

Po prvé, závit NPT je zreteľne kužeľový. To znamená, že jeho priemer sa postupne zmenšuje. Po druhé, má uhol profilu závitu 60°. Po tretie, najčastejšie je označený skratkou NPT v technickej dokumentácii alebo na obale komponentu – pokiaľ taká dokumentácia existuje.

V profesionálnych aplikáciách sa na identifikáciu závitov používajú špeciálne závitové kalibre a meracie nástroje.

Prečo je tesnosť závitu NPT taká dobrá?

Kužeľová konštrukcia závitu NPT spôsobuje, že pri dotiahnutí sa závity veľmi silno pritlačia k sebe. Výsledkom je spojenie s vysokou tesnosťou.

Dodatočné použitie teflónovej pásky alebo tesniacej pasty vyplní mikroskopické medzery medzi závitmi. Vďaka tomu je spojenie odolné voči únikom aj pri vysokom tlaku.

Z tohto dôvodu sa závit NPT často používa v inštaláciách, ktoré vyžadujú spoľahlivosť a trvanlivosť spojov – a práve preto časom vytlačil britský štandard BSP na území USA.

• ✅ Skontrolujte tiež: Výmenníky tepla značky Nordic Tec pre diaľkové vykurovanie

Anuloid Nordic Tec - Hydraulický vyrovnávač dynamických tlakov - 50 kW

SP50x1

94.99

View

Anuloid 2+1 Nordic Tec SNT25 - HVDT 2+4

SK SNT25

109.99

View

Výmenník tepla Nordic Tec Ba-12-60 3/4" 18-40 kW

SK Ba-12-60

112.5

View

UV lampa na vodu NORDIC Tec UVC PHILIPS s výkonom 30W 3/4"

NT UV 30W-PH

173.5

View

Zhrnutie – závit NPT v technických inštaláciách

Závit NPT je jeden z najdôležitejších štandardov rúrkových závitov používaných v technike. Jeho kužeľová konštrukcia umožňuje dosiahnuť veľmi tesné spojenia, čo z neho robí populárne riešenie vo vodných, plynových a priemyselných inštaláciách.

Hoci sa v Európe častejšie používajú závity BSP, závit NPT sa stále objavuje v mnohých zariadeniach importovaných zo Severnej Ameriky. Preto je znalosť jeho vlastností a rozdielov oproti iným štandardom veľmi užitočná pri montáži a servisovaní inštalácií. Okrem toho je dobré pamätať, že existujú aj iné, menej bežné štandardy určené pre špecifické použitie, napríklad plynové, typ závitov SAE (tiež amerického pôvodu).
